Kolik energie skutečně předáte elektromobilu? Nové DC elektroměry s MID

Datum: 11.09.2026

U DC nabíjení není rozhodující jen to, kolik energie odebere celá stanice. Pokud potřebujete přesné měření, rozúčtování nebo přehled o jednotlivých nabíjecích bodech, dává smysl měřit přímo na DC straně. COUNTIS EVDC nabízí měření do 1 000 V a 600 A, MID, externí bočník, Modbus RTU i kompenzaci ztrát nabíjecího kabelu. A protože samotné měření je jen jednou částí celého návrhu, ukážeme si také, co dalšího je potřeba při návrhu DC aplikace řešit.

U rychlé DC nabíječky je poměrně jednoduché zjistit, kolik energie odebrala celá stanice ze sítě. To ale ještě není totéž jako energie předaná směrem k vozidlu. Část spotřebuje výkonová elektronika a další ztráty vznikají po cestě k nabíjecímu konektoru. Pokud se podle naměřených hodnot rozdělují provozní náklady nebo se energie dále účtuje, začíná být tento rozdíl důležitý. Proto dává smysl měřit přímo na DC straně. Socomec COUNTIS EVDC zde měří napětí, proud, výkon a energii, podporuje obousměrné měření a naměřená data může předávat nadřazenému systému přes RS485 s protokolem Modbus RTU.

Co se děje mezi elektroměrem a autem?

Jedním z detailů, který může při návrhu snadno uniknout, je samotný nabíjecí kabel. Elektroměr bývá uvnitř stanice, zatímco konektor může být o několik metrů dál. Při proudech ve stovkách ampér už ztráty v kabelu nejsou jen teoretickou položkou. COUNTIS EVDC proto umí přirozené energetické ztráty v nabíjecím kabelu zohlednit a zpřesnit tak měření spotřeby.

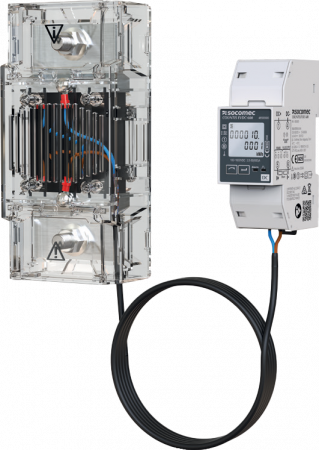

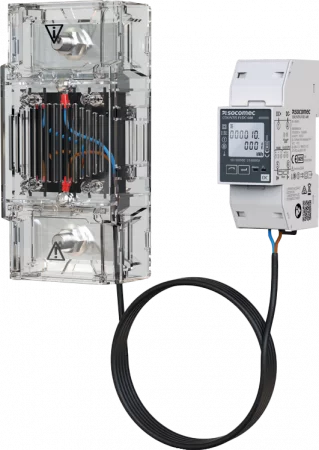

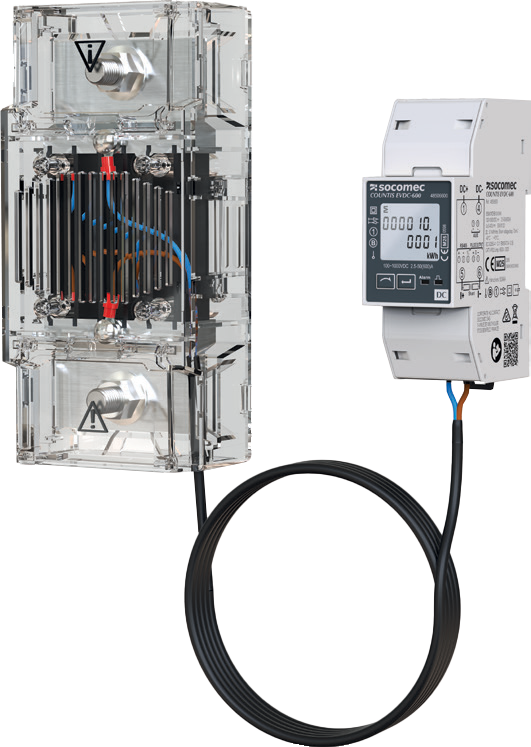

Praktické je také provedení měření proudu. Přes malý elektroměr na DIN liště neteče 300 ani 600 A, proud se měří pomocí externího krytého bočníku s úbytkem 75 mV. Bočník lze umístit do výkonové části rozváděče a dvoumodulový elektroměr s displejem a komunikací ponechat na přístupnějším místě. K dispozici jsou varianty 300 A a 600 A pro 100 až 1 000 V DC. Projektant tak nemusí přizpůsobovat konstrukci celého zařízení elektroměru, naopak měření lze lépe přizpůsobit konstrukci systému.

Když naměřená hodnota není jen informativní číslo

U veřejných a firemních nabíjecích stanic často nejde jen o to energii nějak změřit. Pokud se podle výsledku rozdělují náklady nebo přímo účtuje odebraná energie, je důležitá také přesnost a správnost měření. Měřicí řetězec COUNTIS EVDC s dodaným bočníkem dosahuje třídy B podle ČSN EN 50470-4 (2024), výrobce současně uvádí třídu 1 podle ČSN EN IEC 62053-41 (2025) a přístroj má přezkoušení typu podle MID.

Samotný MID elektroměr ale automaticky neřeší správnost měření celé nabíjecí stanice, v projektu je potřeba posoudit celý řetězec od měření přes přenos až po zpracování dat. COUNTIS EVDC je navíc obousměrný, takže umí sledovat tok energie v obou směrech.

Vedle nabíjecích stanic se proto technicky nabízí také pro další DC instalace, pokud odpovídají jeho parametrům a požadavkům konkrétního projektu, například vybrané větve bateriových úložišť, DC mikrosítě, DC části větších hybridních a fotovoltaických systémů nebo průmyslové DC rozvody.

Elektroměr je jen jedna část celého řešení

Samotné měření DC energie je přitom jen jednou částí celku. Při návrhu nabíjecí stanice nebo jiného DC systému se často řeší také další měření a monitoring, bezpečný rozvod vysokých proudů, monitorování elektrické bezpečnosti nebo správné teplotní řízení rozváděče. V létě je potřeba odvádět vznikající teplo, v zimě zase hlídat příliš nízké teploty a omezit riziko kondenzace. Jednotlivé části přitom musí fungovat společně, ne jako několik samostatně vybraných komponent.

Právě v tom může GHV Trading projektantům a konstruktérům pomoci. Neřešíme jen výběr jednoho elektroměru, ale můžeme s vámi projít aplikaci jako celek, od měření a monitorování přes distribuci proudu až po elektrickou bezpečnost a teplotní management rozváděče. Pomůžeme s výběrem vhodných komponent, kontrolou návrhu i technickou podporou při oživování systému. U řady řešení lze navíc využít naše skladové zásoby, což může pomoci při stavbě prvního zařízení i při následném servisu.

Řešíte podobnou aplikaci? Obraťte se na technický tým GHV Trading. Rádi s vámi projdeme konkrétní projekt a pomůžeme navrhnout řešení, které bude fungovat jako celek. Kompletní portfolio najdete na www.ghvtrading.cz.

Přečíst článek na Volty.cz | 09/2026
Jakub Gala
Jakub Gala
Key Account Manager se zaměřením na marketing.
