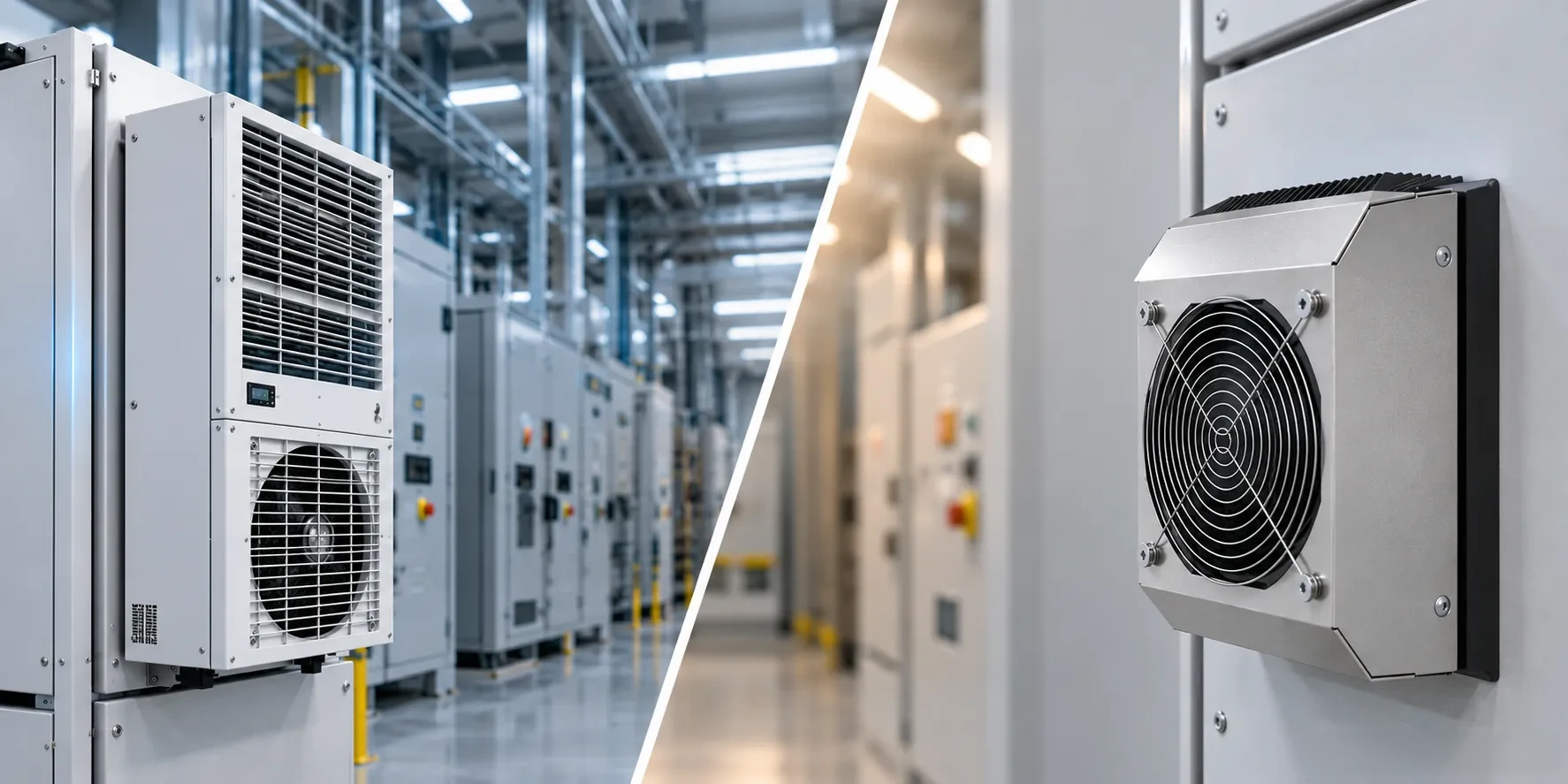

Peltierovo vs. kompresorové chlazení rozváděčů
Výrobci strojů a průmyslových rozváděčů musí při návrhu chlazení zohlednit tepelné ztráty elektroniky, dostupný prostor i provozní podmínky. Vedle klasických kompresorových klimatizačních jednotek se nabízí také polovodičové chlazení na principu Peltierova jevu. Obě technologie mají své výhody, ale liší se konstrukcí, účinností i nároky na údržbu.
Frekvenční měniče, napájecí zdroje, PLC automaty nebo průmyslové počítače produkují během provozu ztrátové teplo. Pokud jej rozváděč nedokáže dostatečně odvádět, může docházet k přehřívání elektroniky, poruchám nebo zkracování životnosti komponentů.
U výrobních strojů bývají řídicí rozváděče často umístěny přímo na zařízení, v jeho ovládacím panelu nebo na pohyblivé konstrukci. Chlazení proto musí respektovat omezený montážní prostor, vibrace a okolní prostředí.
Pokud přirozený odvod tepla nebo nucené větrání nestačí, přichází na řadu aktivní chlazení. K dispozici jsou dvě technologie s odlišným principem fungování.
Kompresorové chlazení
Klasické klimatizační jednotky využívají uzavřený chladicí okruh. Chladivo odebírá teplo z vnitřního prostoru rozváděče a pomocí kompresoru, výparníku a kondenzátoru jej předává okolnímu prostředí. Výhodou je vysoký chladicí výkon a zpravidla vyšší energetická účinnost při větším tepelném zatížení.
Peltierovo chlazení
Peltierovy jednotky využívají termoelektrický jev. Při průchodu stejnosměrného proudu polovodičovým modulem se jedna jeho strana ochlazuje a druhá zahřívá. Teplo je následně odváděno pomocí výměníků a ventilátorů.
Systém pracuje bez kompresoru, chladiva a potrubního chladicího okruhu. Samotný Peltierův modul nemá žádné pohyblivé části. Změnou polarity napájení lze navíc obrátit směr přenosu tepla, takže stejná jednotka může rozváděč nejen chladit, ale také vytápět.
Hlavní rozdíly v praxi
Peltierova technologie nachází uplatnění především u menších a středních chladicích výkonů, typicky do přibližně 400 W. Její výhody se projevují zejména tam, kde je omezený prostor nebo náročnější provozní prostředí.
- Kompaktní konstrukce: Absence kompresoru a chladicího okruhu umožňuje menší rozměry jednotek. Hodí se například pro ovládací panely a řídicí skříně integrované přímo do strojů.
- Odolnost proti vibracím: Peltierův modul není závislý na montážní poloze. Technologie je proto vhodná také pro mobilní zařízení nebo pohyblivé části strojů. Mechanickou odolnost celé jednotky je však nutné ověřit.
- Chlazení i vytápění: Změnou polarity napájení lze obrátit směr přenosu tepla. Při vhodném řízení tak může jedna jednotka zajišťovat chlazení v létě a vytápění v zimě.
- Minimální údržba: Peltierovy jednotky neobsahují kompresor ani chladivo. Údržba se omezuje především na kontrolu ventilátorů a čistoty výměníků tepla. Vybrané modely dosahují na vnější straně krytí až IP67.
Kompresorové klimatizační jednotky mají naopak výhodu při vyšších trvalých tepelných ztrátách a požadavku na větší rozdíl teplot. V těchto případech zpravidla dosahují lepší energetické účinnosti.
Výběr proto závisí především na požadovaném chladicím výkonu, provozních podmínkách a dostupném montážním prostoru.
Výběr vhodného chlazení
Pro menší řídicí rozváděče, ovládací panely výrobních strojů, mobilní zařízení nebo venkovní instalace může být Peltierovo chlazení zajímavou alternativou ke klasické klimatizační jednotce.
GHV Trading nabízí chladicí jednotky německého výrobce Dr. Neumann Peltier-Technik, například řadu PROTEMP s napájením 24 V DC. Model PROTEMP 70 M nabízí jmenovitý chladicí výkon 74 W, výkonnější PROTEMP 220 L pak 220 W. K dispozici jsou také další výkonové a konstrukční varianty.
Pro správný výběr je nutné znát tepelné ztráty elektroniky, rozměry rozváděče a požadované vnitřní i okolní teploty. Jmenovitý chladicí výkon se totiž může při skutečných provozních podmínkách výrazně lišit.
Pokud zvažujete Peltierovo chlazení pro své zařízení, obraťte se na technické specialisty GHV Trading. Pomůžeme vám s výpočtem potřebného chladicího výkonu, výběrem vhodné jednotky i jejím začleněním do konstrukce rozváděče.
A pokud by Peltierovo chlazení pro vaši aplikaci výkonově nestačilo, můžeme společně navrhnout také kompresorovou klimatizační jednotku italského výrobce COSMOTEC, kterou máme rovněž v našem portfoliu.
