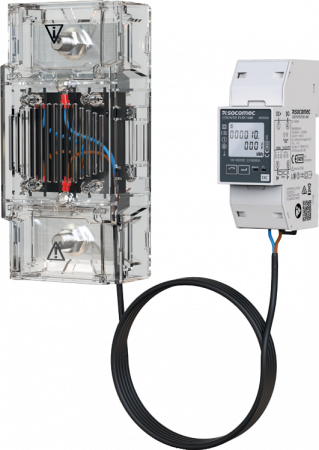

Countis EVDC - MID DC elektroměr do 600 A
Modulární elektroměr MID pro DC – jmenovitý proud od 300 do 600 A DC. Vhodné v oblasti elektromobility, pro stejnosměrné nabíjecí stanice.
Ve shodě s normami:
IEC 62053-41 class 1, EN 50470-4 class B, IEC 62052-11, EN IEC 62052-11/A11, EN 61010-1, EN 61010-2-030, IEC 61326-1, IEC 61326-2-3
Dotaz na produktPorovnat
Varianty k produktu Countis EVDC - MID DC elektroměr do 600 A (2)
Napěťový vstup: 100 - 1000V DC.
Komunikace: Modbus RTU/RS485.
MID certifikace.
Napěťový vstup: 100 - 1000V DC.
Komunikace: Modbus RTU/RS485.
MID certifikace.
Popis výrobku
Funkce
COUNTIS EVDC jsou modulární elektroměry určené k měření energie v systémech se stejnosměrným proudem. Jsou vybaveny podsvíceným LCD displejem pro přímé odečítání naměřených hodnot. Měření proudu se provádí pomocí externího bočníku připojeného kabelem. Tyto elektroměry se používají především v dobíjecích stanicích pro elektromobily. Díky certifikaci MID jsou vhodné na subfakturaci a lze je integrovat do instalací, které vyžadují regulované a spolehlivé měření energie.
Výhody
Přesnost třídy B podle certifikace MID
Měřicí obvod zajišťuje přesnost třídy B podle směrnice MID v sítích stejnosměrného proudu až do 1000 VDC.
Flexibilní integrace s externím bočníkem
Externí bočník nabízí větší flexibilitu, díky čemuž se elektroměr přizpůsobí konstrukci systému, a ne naopak.
Vzdálené monitorování přes Modbus a impulsní výstupy
Kromě LCD displeje podporuje měřič komunikaci Modbus přes rozhraní RS485 pro vzdálený sběr dat.
Kompenzace ztrát v nabíjecím kabelu
Elektroměr COUNTIS EVDC zohledňuje ztráty v nabíjecím kabelu, aby zajistil přesnější měření spotřeby.
DŮLEŽITÉ
Modely COUNTIS EVDC 300 a EVDC 600 mají stejný tvar elektroměru i krytu externího bočníku.
Technické údaje
| Countis EVDC 300 a 600 | |
| Typ | Modulární |
| Počet modulů | 2 |
| Čelní stupeň ochrany | IP51 |
| Stupeň krytí krytu | IP20 |
| Rozměry ŠxVxH | 36 x 100 x 63 mm |
| Typ displeje | LCD displej s podsvícením |
| Bočníky EV300 a EV600 | |
| Rozměry ŠxVxH | 83 x 175,5 x 48,5 mm |
| Countis EVDC 300 | Countis EVDC 600 | |
| Měření proudu | ||
| Typ | Externí bočník | |
|---|---|---|
| Startovací proud (Ist) | 0,2 A | 0,2 A |
| Minimální proud (Imin) | 2,5 A | 2,5 A |
| Maximální proud (Imax) | 300 A | 600 A |
| Úbytek napětí | 75 mV | |
| Spotřeba proudové smyčky | ≤ 36 VA | ≤ 72 VA |
| Měření napětí | ||
| Kategorie přepětí | CAT II dle normy IEC 61010-1 | |
| Vstupní DC napětí | min. 100 VDC, max. 1000 VDC | |
| Odolnost DC | 6,2 kV DC | |
|
Impulzní výdržné napětí |
9,6 kV, tvar vlny 1,2/50 µS | |
| Přesnost měření | ||
| Přesnost elektroměru | IEC 62053-41 Class 1.0/EN 50470-4 Class B | |
| Přesnost bočníku | 0,2% | |
| Napájení | ||
| Pomocný napájecí zdroj | Min. 9 VDC, max. 40 VDC | |
| Max. spotřeba | ≤ 2 VA | |
| Pulzní výstup | ||
| Pulzní výstup | 0,1 kWh na pulz | |
| Délka pulzu | 60 / 100 / 200 ms | |
| Prostředí | ||
| Provozní teplota | -40 až +70 °C | |
| Teplota skladování a přepravy | -40 až +80 °C | |
| Relativní vlhkost | 0 až 95 % (bez kondenzace) | |
| Mechanické prostředí | M1 | |
| Elektromagnetické prostředí | E2 | |
| Stupeň znečištění | 2 | |
| Třída krytí | II | |
| Komunikace | ||
| Datové spojení | RS485 | |
| Protokol | Modbus RTU | |
| Přenosová rychlost | 1200, 2400, 4800, 9600, 19200 bps | |
| Parita | EVEN/ODD/NONE | |
| Stop bity | 1 nebo 2 | |
