Měřicí příslušenství – často podceňovaná součást měření
Výběru vhodného měřicího přístroje se věnuje nejvíce pozornosti. Zda má požadované funkce, rozsah měření nebo jak se s ním uživatelům pracuje. Nicméně nedílnou součástí správného a bezpečného měření je i vhodná volba měřicího příslušenství. Jak se říká - řetěz je jen tak silný jako jeho nejslabší článek. Proto bychom ani v případě měřicího příslušenství neměli ponechat nic náhodě. Nejen že si správně zvoleným příslušenstvím můžeme ulehčit měření, ale zajistí nám i požadovanou bezpečnost. To platí jak pro laiky, tak i pro revizní techniky.
Bezpečnostní kategorie a elektrické parametry
Při výběru příslušenství je nezbytné správně zvolit bezpečnostní kategorii (CAT), maximální napětí i proudovou zatížitelnost. Musí být minimálně stejné jako u použitého měřicího přístroje. Nikdy nesmí být nižší. Pokud například multimetr splňuje kategorii CAT IV 600 V, musí stejnou nebo vyšší kategorii splňovat i měřicí vodiče, hroty, krokosvorky nebo adaptéry, aby byla tato kategorie zachována.
Na materiálu záleží
Důležitým parametrem u měřicích vodičů je například materiál. Nejčastěji se používá PVC nebo silikon. PVC vodiče jsou cenově dostupné a vhodné pro běžné použití, jejich nevýhodou je však nižší ohebnost zejména při nízkých teplotách. Pro profesionální měření se proto častěji používají silikonové vodiče, které zůstávají velmi pružné i při nízkých teplotách, lépe odolávají mechanickému namáhání a jejich životnost bývá výrazně delší. Jako příklad si můžeme uvést sadu příslušenství KIT414, jejíž součástí jsou silikonové vodiče, měřicí hroty a náhradní adaptéry.
Standard 4 mm a kontakty MULTILAM
V měřicí technice jsou již řadu let standardem 4 mm, díky čemuž lze vzájemně kombinovat vodiče, hroty, krokosvorky a adaptéry různých výrobců. Kvalitní kontakt zajišťuje technologie MULTILAM. Mají nízký přechodový odpor, vysokou životnost a spolehlivé elektrické spojení i při častém připojování a odpojování.
Délka vodičů a barevné značení
Správně zvolená délka vodičů usnadňuje práci a současně přispívá k bezpečnosti měření. Příliš krátké vodiče mohou komplikovat přístup k měřenému místu, nebo naopak zbytečně dlouhé vodiče překážejí a zvyšuje se riziko jejich poškození. Nejčastěji používané délky jsou 100 cm nebo 150 cm. V případě nutnosti prodloužení nebo spojení vodičů je vhodné použít např. spojku XHK.
Důležité je i barevné rozlišení vodičů a adaptérů. Barevné značení zlepšuje přehlednost zapojení a snižuje riziko chyb při měření.
Užitečné měřicí příslušenství
Ne každé měření lze provést univerzálními hroty a často nutné použít speciální provedení.

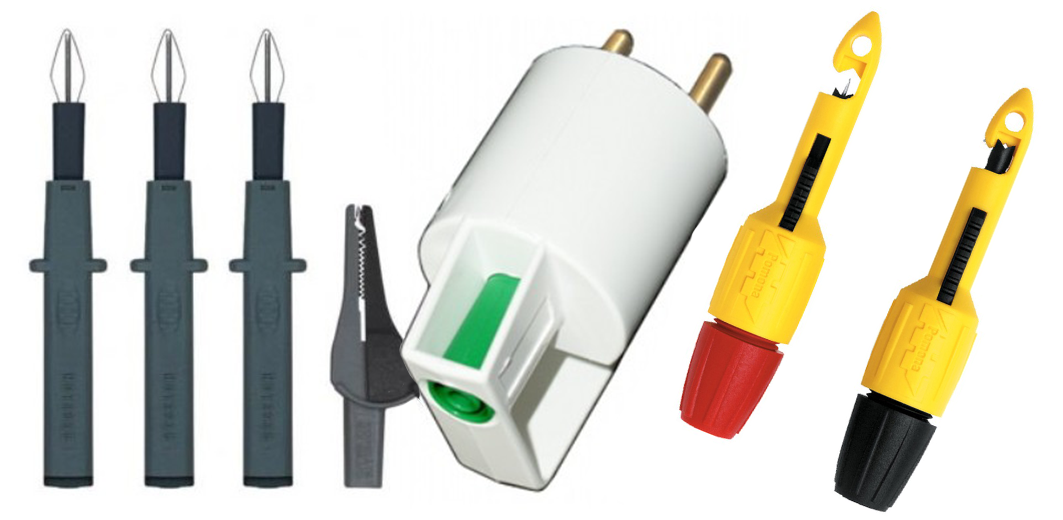

Příkladem jsou měřicí hroty Astaco 1324, které umožňují bezpečné a pohodlné připojení při měření na různých typech elektrických zařízení.
Pro měření na svorkovnicích slouží adaptér AdaBV140, který umožňuje bezpečné připojení měřicích přístrojů prostřednictvím standardní 4mm bezpečnostní zdířky. Díky ohebnému provedení usnadňuje měření i ve stísněných prostorech rozvaděčů.
Při kontrole zásuvkových obvodů nachází uplatnění také AdaFMSectFR, který umožňuje bezpečné připojení prostřednictvím standardního 4mm rozhraní.
Propichovací hroty Pomona 6405 umožňují kontakt s vodičem bez jeho přerušení. Díky velmi tenké jehle tak lze provést měření velmi rychle. Tyto propichovací svorky ovšem nejsou určené k trvalému napájení.
