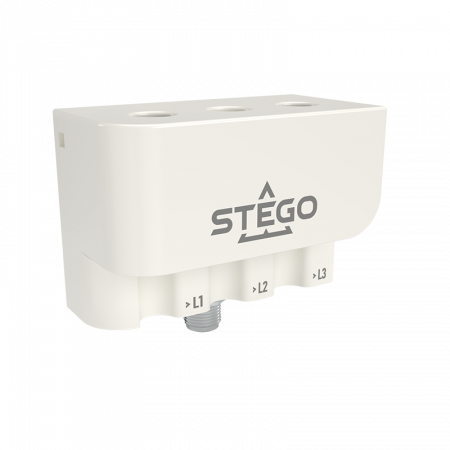

ESS 076 - Inteligentní 3f proudový senzor
Inteligentní proudový senzor ESS 076 Stego slouží k bezkontaktnímu měření třífázových střídavých proudů. Umožňuje současné sledování všech 3 fází v jednom kompaktním přístroji a naměřená data poskytuje přes analogový výstup 4–20 mA nebo digitální komunikaci IO-Link.
Dotaz na produktPorovnat
Varianty k produktu ESS 076 - Inteligentní 3f proudový senzor (1)
Měřicí rozsah: 0–100 A AC (na fázi)
Napájení: 24 V DC (18–30 V DC)
Výstup: IO-Link 1.1 nebo 4–20 mA
Připojení: M12, 4pin, A-coded, stíněný
Montáž: DIN 35 mm nebo šroub
Max. Ø vodiče: 11,4 mm
Počet průvleků: 3 (L1, L2, L3)
Krytí: IP30
Provozní teplota: -40 až +70 °C
Popis výrobku
Inteligentní 3f proudový senzor ESS 076 měří střídavý proud všech tří fází bez přímého elektrického kontaktu. Měřené vodiče se pouze provléknou otvory integrovaných průvlekových transformátorů, přičemž senzor naměřené hodnoty digitálně zpracuje a poskytne je buď jako analogový signál 4–20 mA, nebo digitálně přes IO-Link.
Díky současnému měření všech tří fází v jednom přístroji je ESS 076 vhodný pro energetický monitoring strojů, technologických celků a průmyslových rozvaděčů. Přes IO-Link jsou k dispozici nejen proudové hodnoty, ale i další údaje, například výkon, energie a diagnostické informace.
Oproti řešení se třemi samostatnými senzory umožňuje ESS 076 měřit všechny tři fáze jediným zařízením, čímž šetří místo v rozvaděči, zjednodušuje montáž a snižuje nároky na kabeláž i počet portů IO-Link masteru.
Hlavní výhody
-
Bezkontaktní měření třífázových AC proudů v jednom zařízení.
-
Analogový výstup 4–20 mA a digitální IO-Link v jednom senzoru.
-
Interní výpočet dalších veličin, například výkonu a energie.
-
Vhodné řešení pro energetický monitoring strojů, zařízení a rozvaděčů.
-
Úspora místa oproti použití tří samostatných proudových senzorů.
-

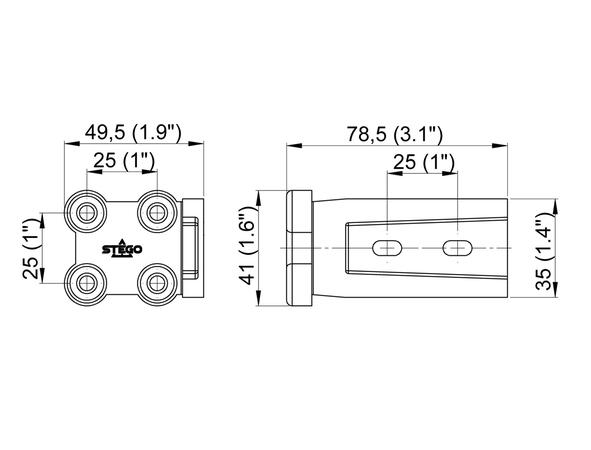

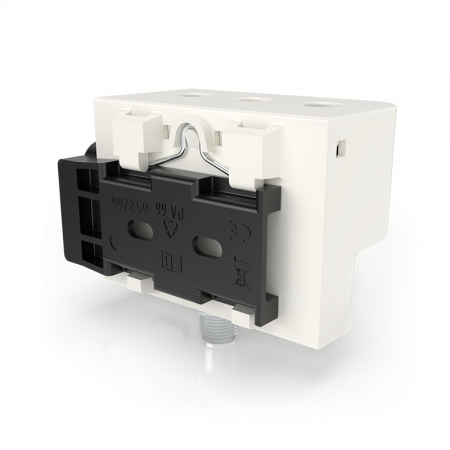

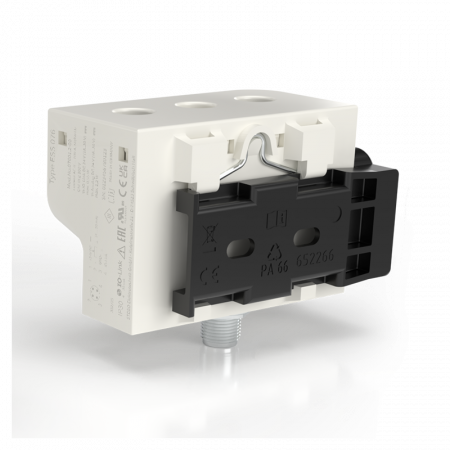

Jednoduchá montáž na DIN lištu 35 mm nebo pomocí šroubu s dodaným držákem.
Typické použití
ESS 076 je vhodný pro monitorování zatížení třífázových spotřebičů, strojů a technologických celků. Uplatnění najde všude tam, kde je potřeba sledovat proudový odběr, vyhodnocovat energetickou náročnost provozu nebo sbírat data pro preventivní údržbu.
Typickým použitím je integrace do průmyslových rozvaděčů, automatizovaných linek a systémů energetického managementu. Přes IO-Link lze snadno přenášet měřené i vypočtené hodnoty do nadřazeného systému bez nutnosti složitého doplňování dalších měřicích prvků.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Měřená veličina | Proud / amperáž |
| Typ měření | Bezkontaktní měření třífázového AC proud |
| Měřicí rozsah | 0 - 100 A AC |
| Přesnost / tolerance | ±0,5 A; (±1,5 A) |
| Frekvence | 50/60 Hz |
| Napájecí napětí | 24 V DC |
| Rozsah napájení | 18 - 30 V DC |
| Příkon | max. 1 W |
| Výstupy | 4 - 20 mA, IO-Link verze 1.1 |
| Připojení | M12, 4pin, A-coded, stíněný konektor |
| Max. externí zátěž | ≤ 500 Ω |
| Elektrická ochrana | Ochrana proti přepólování, zkratu a přepětí |
| Stupeň krytí | IP30 |
| Třída ochrany | III |
| Materiál krytu | Plast dle UL94 V-0, světle šedý |
| Montáž | Klip na DIN lištu 35 mm dle EN 60715, případně šroubem |
| Provozní teplota | -40 až +70 °C |
| Skladovací teplota | -40 až +85 °C |
| Provozní / skladovací vlhkost | max. 90% rF |

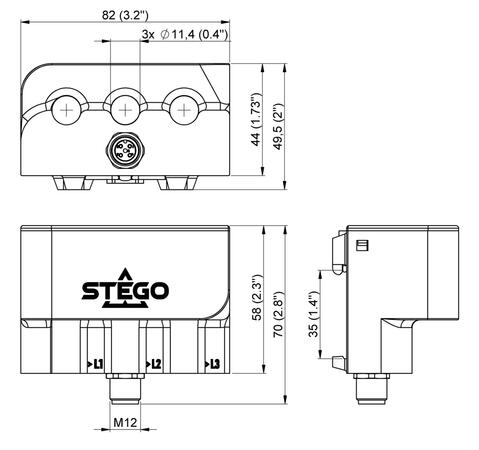

| Rozměry | cca 71 × 81 × 48 mm |
| Hmotnost | cca 0,2 kg |
| Poznámka | Průměr vodiče max. 11,4 mm |
