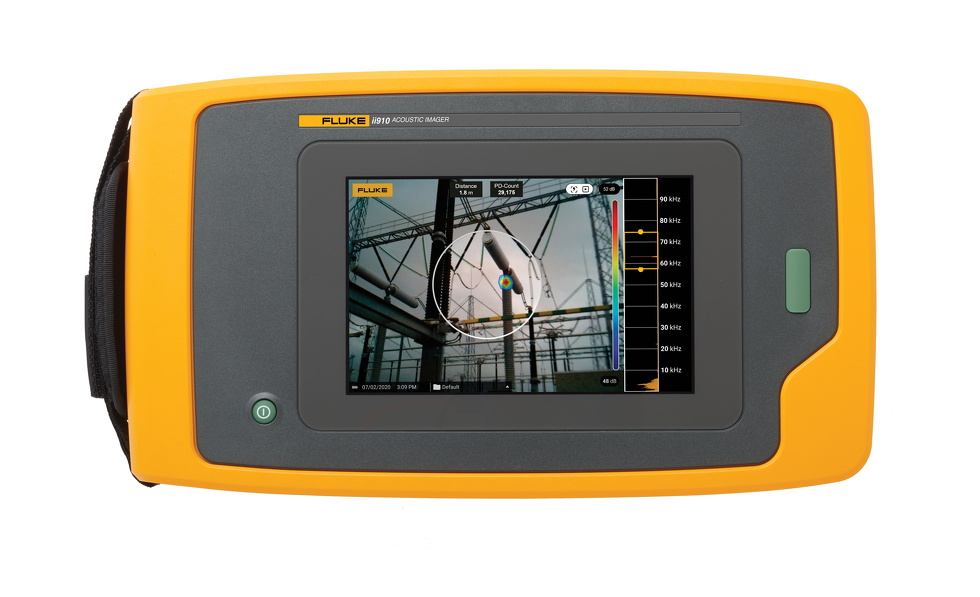

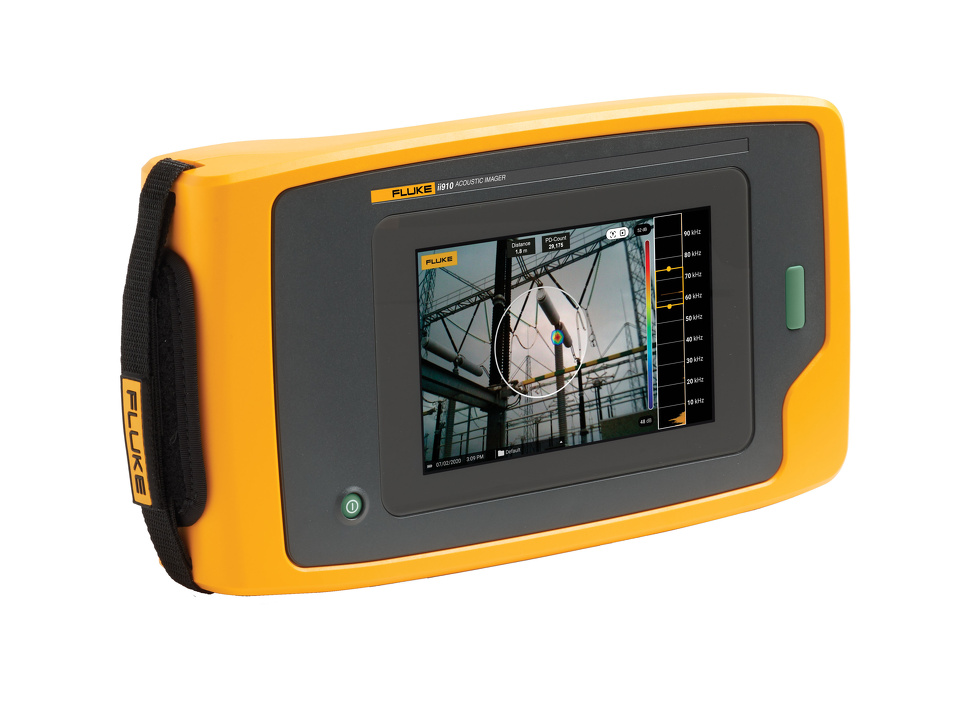

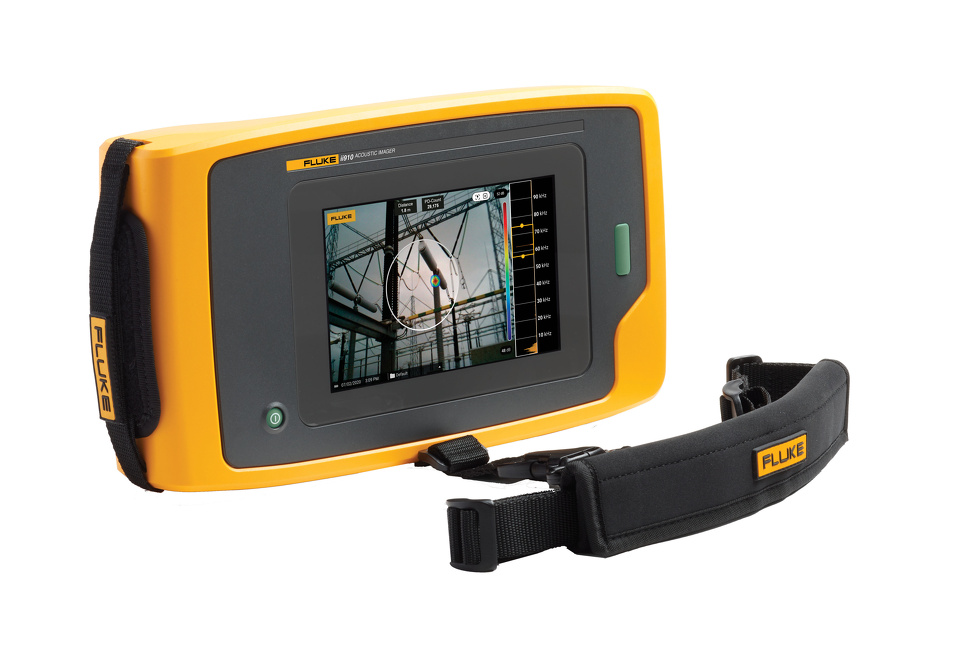

Přesná akustická kamera Fluke ii910

Přesná akustická kamera Fluke ii910

Akustické kamery řady ii900 umožňují technikům při inspekci vidět zvuk a odhalit úniky. SoundSight™ je technologie vyvinutá společností Fluke ke zviditelnění zvukových vln. Integrované akustické pole drobných citlivých mikrofonů generuje spektrum hladin decibelů podle jednotlivých frekvencí. Na základě tohoto výstupu vypočítá příslušný algoritmus obraz zvuku známý jako SoundMap™, který se superponuje na vizuální obraz. SoundMap – zvuková mapa – se automaticky přizpůsobí úrovni vybrané frekvence a tím se vyfiltruje šum pozadí, což neuvěřitelně usnadňuje detekci úniků stlačeného plynu, a to i v hlučných prostředích. Během několika hodin dokáže tým provést kontrolu celého závodu – a to vše během plného provozu.

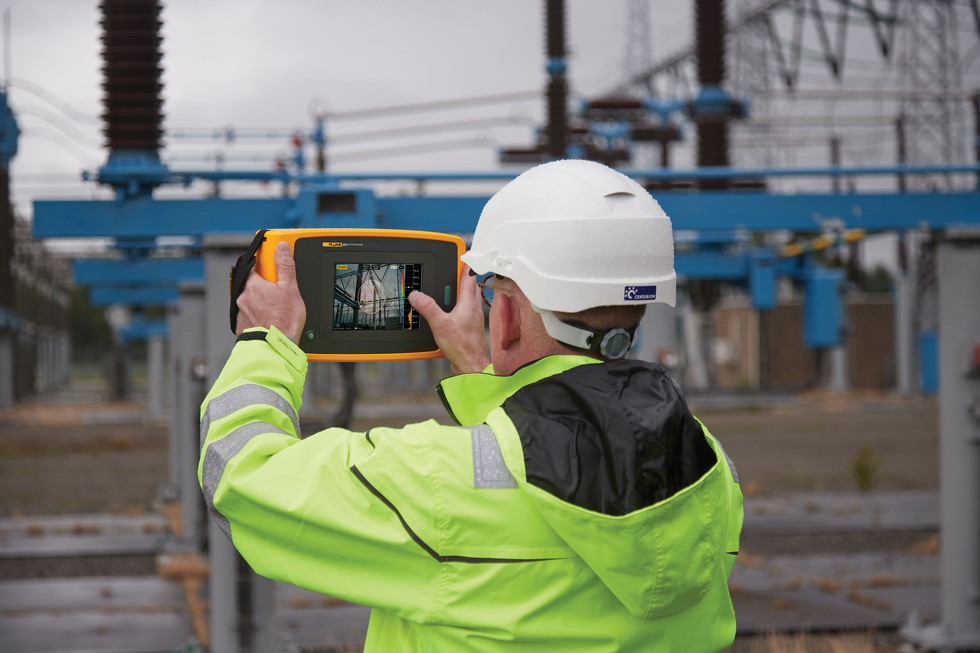

Model Fluke ii910 byl vyvinut pro účely detekce částečných a korónových výbojů a také úniků plynu a podtlaku.

Fluke ii910 nabízí vylepšené parametry:

• Frekvenční rozsah od 2 kHz do 100 kHz
• Detekční rozsah 5 až 120 metrů
• Vyšší citlivost pro detekci úniků, které jsou menší nebo vzdálenější

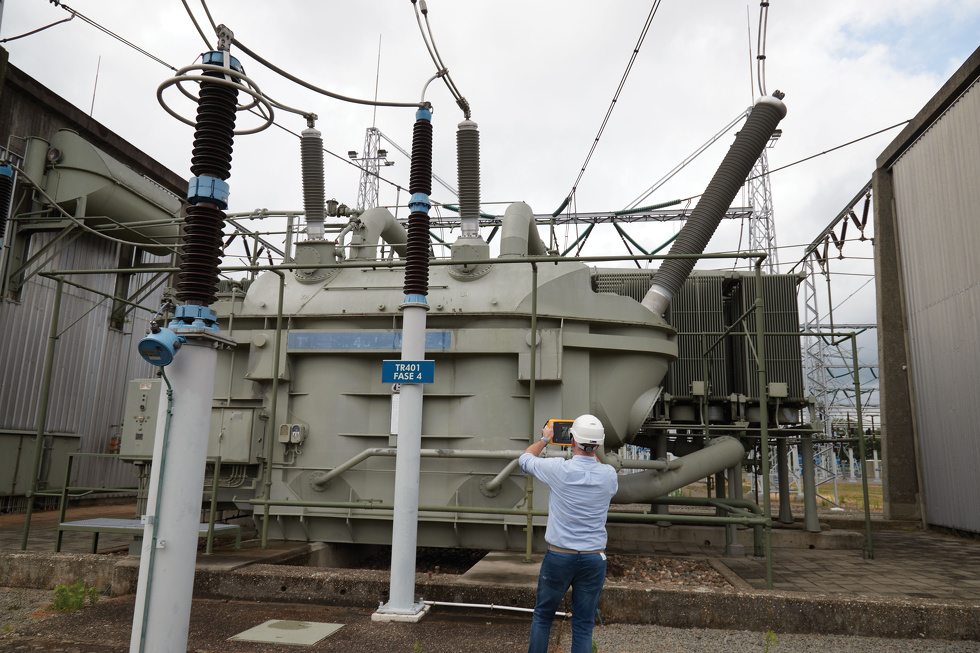

• Možnost vyhledávání částečných výbojů při údržbě vysokonapěťových zařízení
• Režim PDQ nebo LeakQ pro získání podrobností o konkrétním úniku nebo částečném výboji

Hlavní parametry

• Technologie SoundMap™ umožňu prolínání s viditelným snímkem v reálném čase
• Nastavitelné uživatelské palety - stupně šedé, tavené železo, modročervená
• Intuitivní uživatelské rozhranní

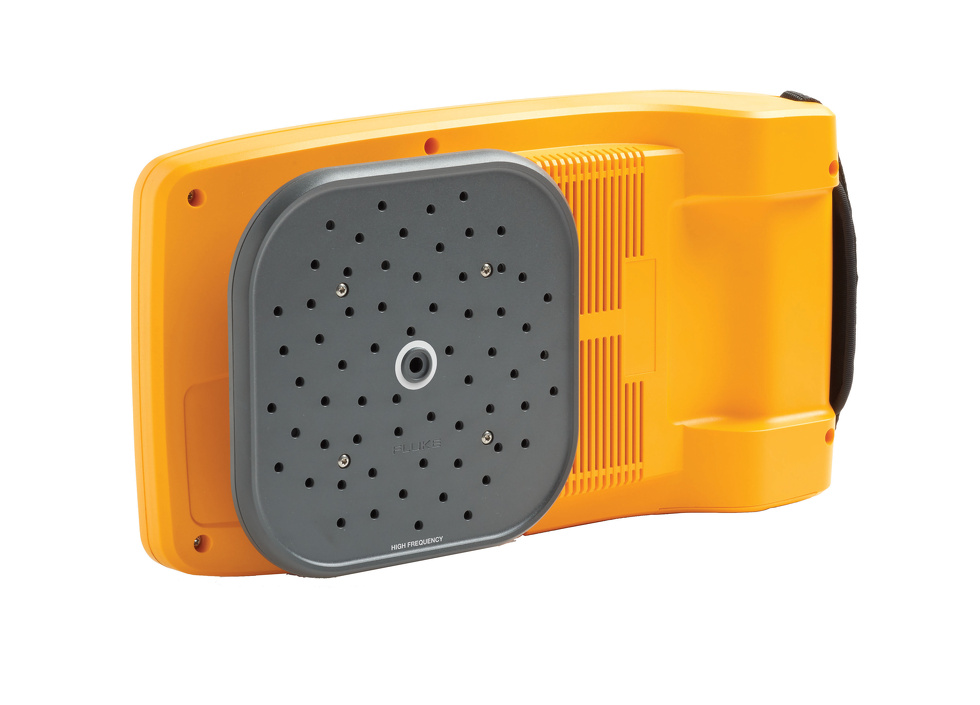

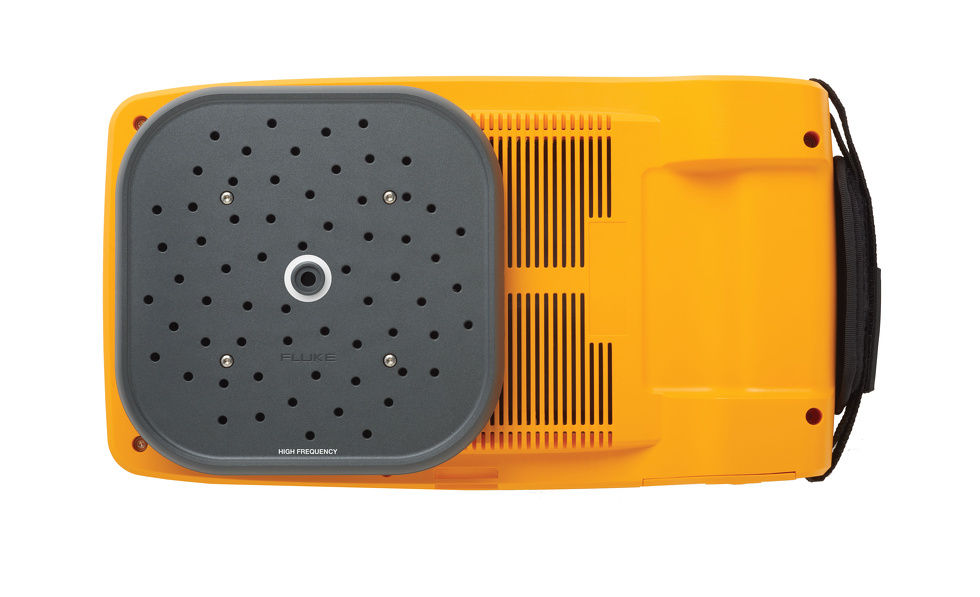

• Detektor se 64 směrovými mikrofony
• Frekvenčí rozsah 2 kHz až 100 kHz
• Rozsahy:
  Lp 12,1 dB(A) až 114,6 dB(A) ±1 dB(A) při 2 kHz
  Lp 4,4 dB(A) až 101,2 dB(A) ±2 dB(A) při 19 kHz
  Lp 12,8 dB(A) až 119,2 dB(A) ±1 dB(A) při 35 kHz
  Lp 19,8 dB(A) až 116,1 dB(A) ±3 dB(A) při 52 kHz
  Lp 41,4 dB(A) až 129,0 dB(A) ±1 dB(A) při 80 kHz
  Lp 54,4 dB(A) až 135,5 dB(A) ±1 dB(A) při 100 kHz

• Minimální pracovní vzdálenost 5 m
• Maximální pracovní vzdálenost 120 m
• Nominální snímková frekvence 25 FPS (FPS - počet snímků za sekundu - určuje, kolikrát se každou sekundu obnovuje snímek na obrazovce)
• Zorné pole 63° ± 5°
• Objektiv s pevným ohniskem

Komunikace a ukládání dat

• Přenos dat přes rozhranní USB-C
• Interní paměť pro 999 snímků (ve formátu .jpg nebo .png) nebo 20 videí (ve formátu mp4) o délce 30 s

Obecné specifikace

• Napájení z Li-Ion akumulátorů (BP291) vyměnitelných v terénu s kapacitou na 6 h provozu
• Dobíjení baterií v externí nabíječce na dvě baterie (dobití za 3 h)
• 7" kapacitní LCD displej s podsvícením s rozlišením 1280 x 800 pixelů
• Krytí IP 40
• Hmotnost 1,7 kg
• Rozměry 186 x 322 x 68 mm
• Provozní teplota −10 °C až 40 °C
• Záruka na hlavní přístroj 24 měsíců
