MOTUS C14 aneb rodina CrossBoard se rozrůstá o nového člena

Systém CrossBoard pro mnohé již není sám o sobě novinkou. Jako takový byl představen na trh již roku 2016 a od té doby se pouze zdokonaluje a přináší nové kompatibilní komponenty, kterými jej lze osadit.

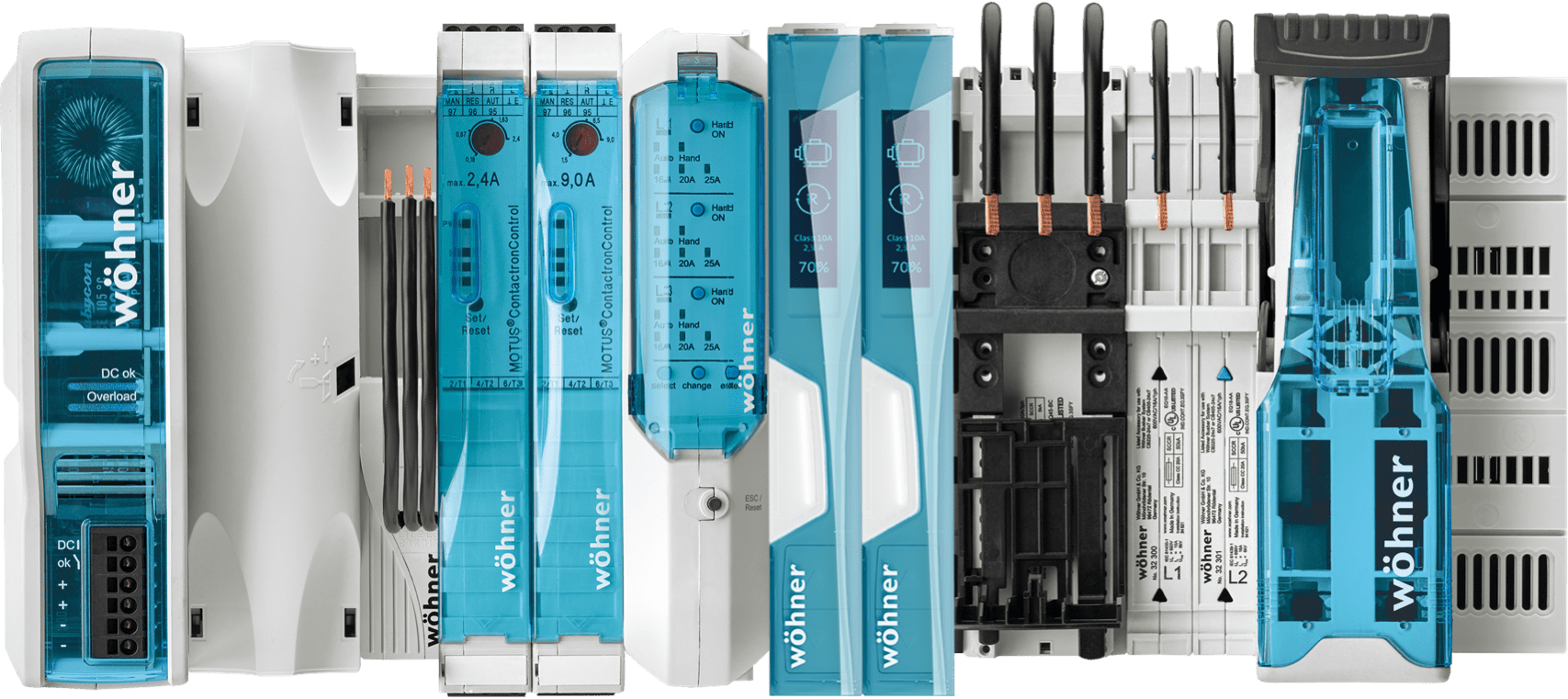

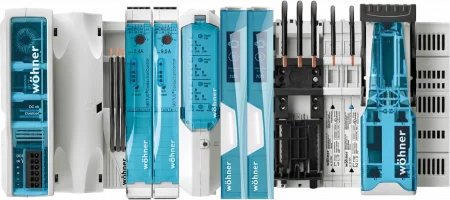

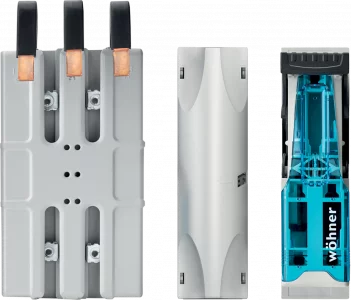

Pro ty z vás, kteří se doposud se systémem CrossBoard nesetkali, jedná se o modulární řešení, které umožňuje snadno a rychle realizovat rozvody elektrické energie do 125 A. Základem je samotná montážní deska, platforma chcete-li, nesoucí označení CrossBoard. Tato platforma z výroby splňuje IP20, tudíž není potřeba řešit zabezpečení proti dotyku živých částí. Vyráběna je pak v délkách 22,5 cm a 40,5 cm. V této platformě jsou podélně vedeny 3 oddělené měděné přípojnice, které řeší samotný rozvod proudu do osazených komponent. Ty se následně snadno namontují na platformu pouhým „nacvaknutím“, čímž dojde ke spojení jak mechanické části, která drží komponenty usazené na místě, tak elektrické části, která zajistí přísun elektrické energie. Samotnou platformu CrossBoard je pak možné osadit buď na DIN lištu, nebo pomocí montážních otvorů přišroubovat například k montážnímu panelu v rozváděči.

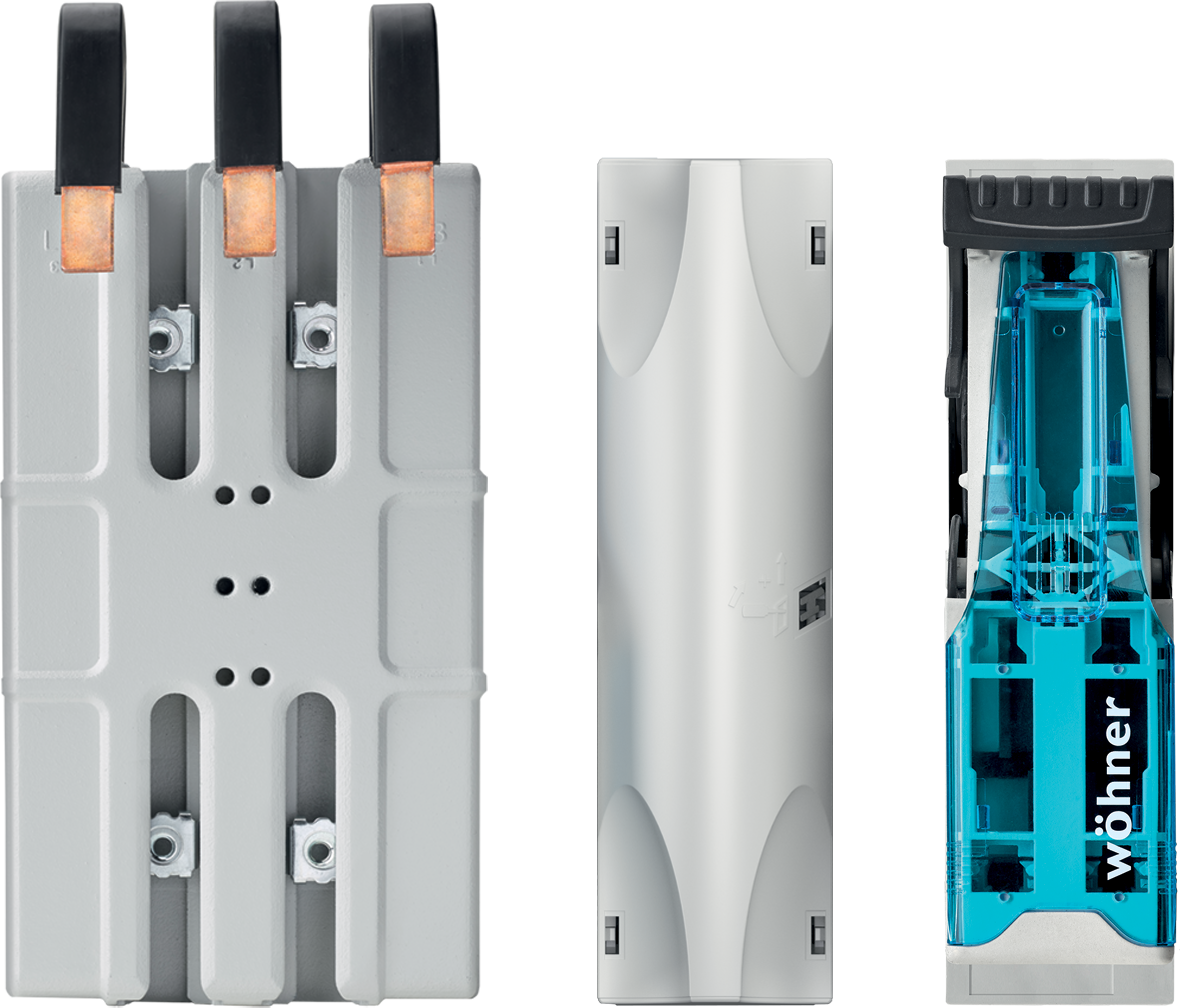

Mezi základní komponenty, kterými následně platformu lze osadit, jsou připojovací bloky CRITO, kterými lze realizovat přívod proudu do systému CrossBoard nebo spojovat jednotlivé platformy dohromady. Přívod elektrické energie a spojování platforem dohromady je také možný provést pomocí adaptéru EQUES CrossBoard nebo za použití pojistkového odpínače QUADRON CrossBoard.

Postupem času přibyly elektronické prvky pro řízení induktivních a rezistivních zátěží, moduly MOTUS a OMUS. Se spouštěčem MOTUS tak můžete řídit malé pohony a motory, a to až o výkonu do 4 kW. Jeho přední vlastnosti pak jsou samotný přívod elektrické energie do pohonu, reverzace chodu, jištění integrovanými pojistkami, ochrana proti přetížení, monitorování stavu zařízení a nouzové zastavení. Značným přínosem je pak minimální nárok na místo, jelikož konstrukční šířka činí pouhých 22,5 mm.
Hybridní spínač OMUS je specificky navržen pro spínání odporových zátěží. Díky jeho hybridní technologii spínání je minimalizován ztrátový výkon a při konstrukční šířce pouhých 36 mm umožňuje napájení, jištění, monitorování a spínání 1- nebo 3-pólové zátěže a to až do ustáleného proudu 25 A.
Obě zmíněné zařízení fungují na hybridní technologii spínání pomocí kombinace polovodiče a integrovaného relé. Díky tomu se omezuje vyjiskřování kontaktů, snižuje se tak celkový ztrátový výkon na zařízení a prodlužuje se celková životnost kontaktů, a to až na 30 milionů spínacích cyklů zatímco běžné stykače udávají životnost kolem 0,5 milionu spínacích cyklů.

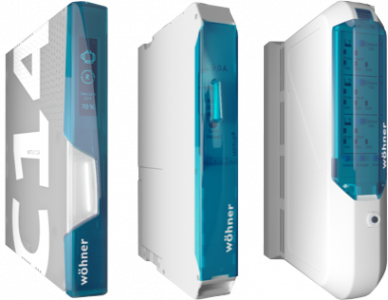

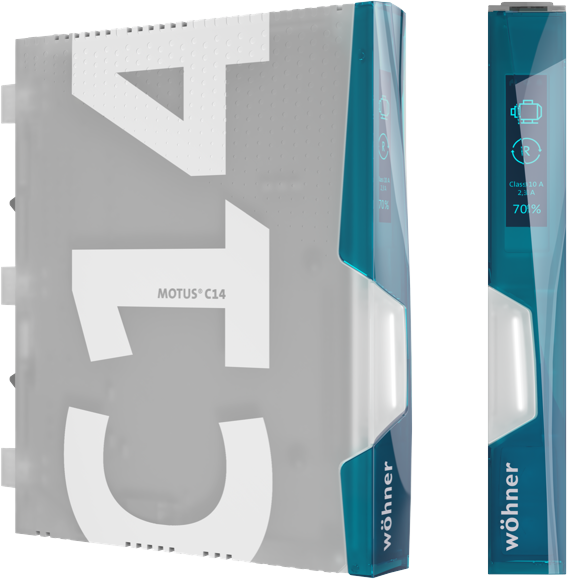

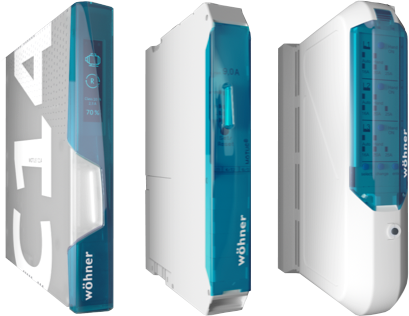

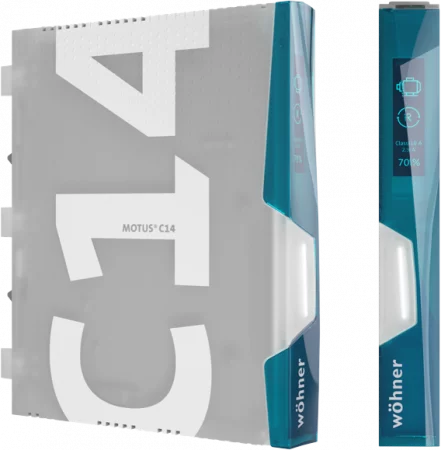

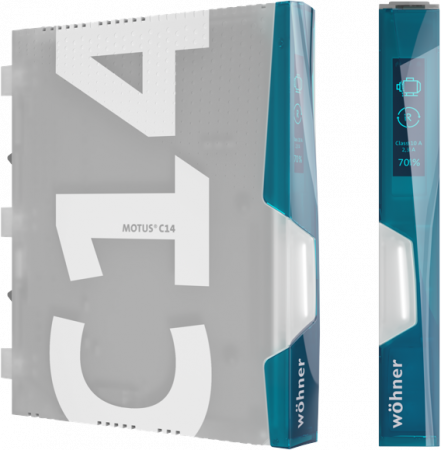

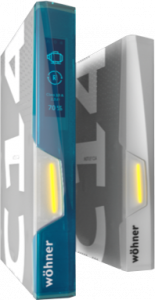

Nyní výrobce Wöhner přichází s novou generací motorových spouštěčů nesoucí označení MOTUS C14. Tento model se dočkal kombinace některých vlastností od jeho předchůdců modulů OMUS a MOTUS, ale získal také některé nové revoluční prvky. Stále je kladen maximální důraz na zachování co nejmenších rozměrů, proto i tento model dosahuje úsporné konstrukční šířky pouhých 22,5 mm.
Při zachování tak malého rozměru dochází k navýšení maximálního výstupního výkonu zařízení. Nově tak lze pohánět motory a pohony s třídami účinnosti IE2, IE3 a IE4 a to až do výkonu 5,5 kW a rezistivní zátěže až do celkového výkonu 8,3 kW.
Došlo také k přepracování celého systému spínací části modulu, nyní je tak spínání prováděno pomocí technologie MOSFET. Díky tomu MOTUS C14 disponuje zároveň funkcí soft startu a vyšší spínací frekvenci až 25 Hz, kterou lze na úkor přiškrcení maximálního výstupního výkonu ještě navýšit.
Nová generace MOTUS se dočkala také elektronické ochraně proti zkratu, která je schopna zareagovat až do 10 mikrosekund od vzniku události, takže nedochází ke zbytečné zátěži modulu a zařízení je ihned připraveno na resetování chyby a pokračovat v dalším provozu.
Došlo také k navýšení celkové hodnoty náběhového proudu, konkrétně u nejvyšší verze MOTUS 1. generace a MOTUS C14 z původních 45 A na 196 A. Navýšena byla také zkratová odolnost a to až na hodnotu 100 kA.
Co se týče komunikace, zařízení je schopné komunikovat skrze protokol IO-Link, případně je možné jej připojit pomocí integrovaného USB-C konektoru a spárovat s PC. Pro tento případ byl vyvinut speciální software nesoucí označení MOTUS C14 SERVICETOOL, pomocí kterého je pak možné zařízení nastavovat, importovat a exportovat hodnoty, manuálně zařízení ovládat a vyčítat základní parametry.

Pro bližší informace neváhejte kontaktovat specialisty společnosti GHV Trading, spol. s r.o., rádi Vám poradíme s výběrem vhodného přístroje pro každou aplikaci.
