Systém přípojnic Wöhner - Elegantní řešení, které otevírá nové možnosti

Datum: 01.02.2021

Ať už konstruujete nový rozváděč, nebo revitalizujete starší rozvodnu, jedním z úkonů, které je potřeba vyřešit, je způsob distribuce elektrické energie. Společnost Wöhner, která je předním leaderem ve vývoji a výrobě komponentů pro rozváděče, nabízí řešení, které je efektivní, bezpečné a vysoce spolehlivé. K tomu všemu poskytuje precizní propracovaný design, který je často u konkurenčních produktů bohužel opomíjený. Design není pouze to, jak systém vypadá vzhledově – design odráží i propracovanost systému do posledního detailu, zaručuje jeho perfektní funkčnost, což je přesně to, co od řešení rozvodu elektrické energie očekáváme především.

Spolehlivost a důvěryhodnost produktů společnosti Wöhner reprezentuje i více než 100 různých patentů na výrobky, které jsou společností vyráběny. S produkty Wöhner se lze setkat prakticky po celém světě v segmentech distribuce elektrické energie, řídicích systémech a obnovitelných zdrojích. Pojďme si nyní stručně představit přehled systémů, které za pomoci propracovaného systému Wöhner lze řešit.

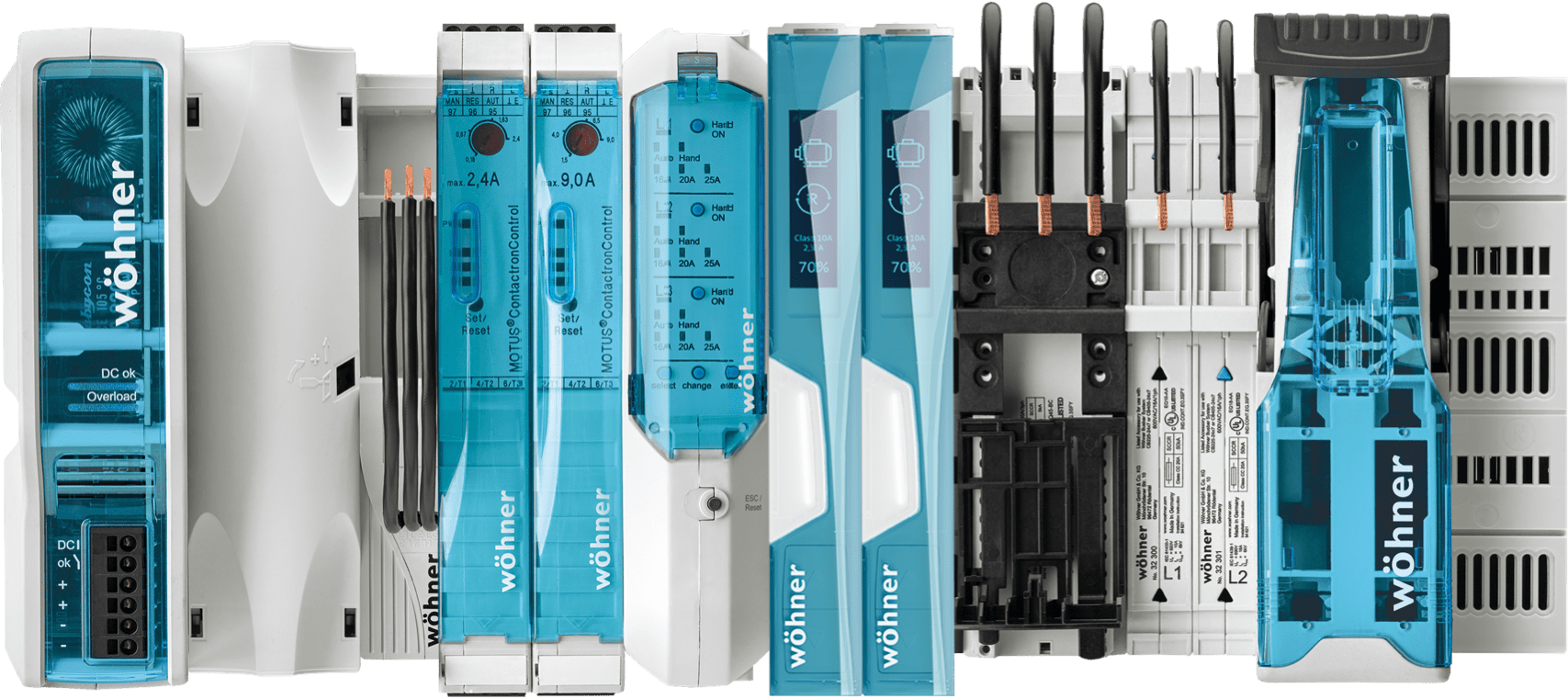

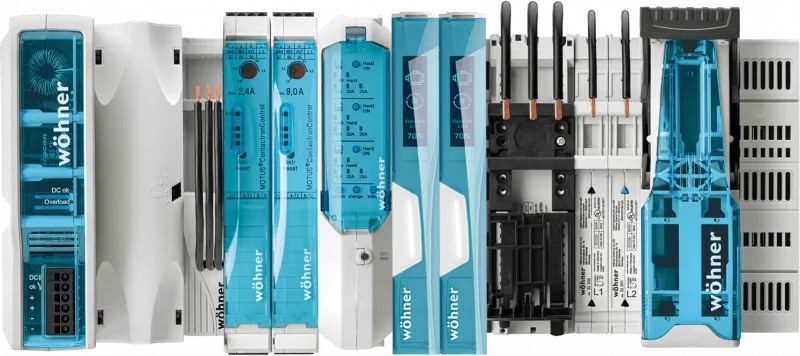

Systém CrossBoard

Jedním ze základních a zároveň nejmladších přírůstků je modulární systém CrossBoard. Jedná se o základní desku o délkách 22,5 cm a 40,5 cm, délka není limitem, pomocí propojovacího modulu lze totiž desky spojovat prakticky do nekonečna. Pod horní vrstvou krytu se nachází 3 oddělené měděné přípojnice, kdy po snadném "nacvaknutí" modulu na základní desku, dojde k vodivému spojení a tím je modul uveden v provoz.
V porovnání systému běžných přípojnic spočívá jeho výhoda v ohromné úspoře času při montáži, zbavíte se nutnosti krytování, jelikož základní deska splňuje z výroby IP20 a zároveň není pro montáž desky samotné, ani modulů na ní, potřebné žádné nářadí.

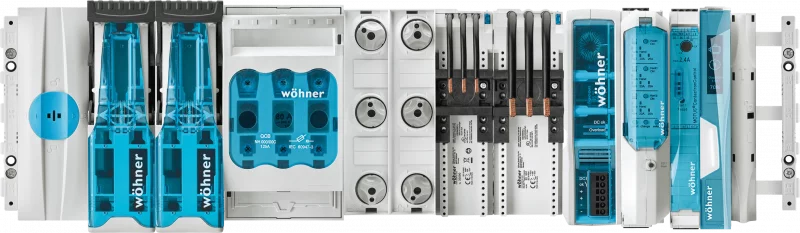

Systém 30Compact

Dalším řešením je systém nesoucí název 30Compact. Toto kompaktní provedení lze řešit 3- nebo 5- pólově, díky čemuž lze efektivně provést i rozvody PE a N.
Rozteč přípojnic, v případě 3pólového provedení, činí 30 mm a maximální proudová zatížitelnost systému je 360 A. Hlavním benefitem systému 30Compact je obrovská úspora místa, jeho konstrukční výška činí totiž pouhých 160 mm. Navíc použitím systému 5 přípojnic vyřešíte rozvody PE a N a tím optimalizujete spolu s místem i celkové náklady na vybavení rozváděče.

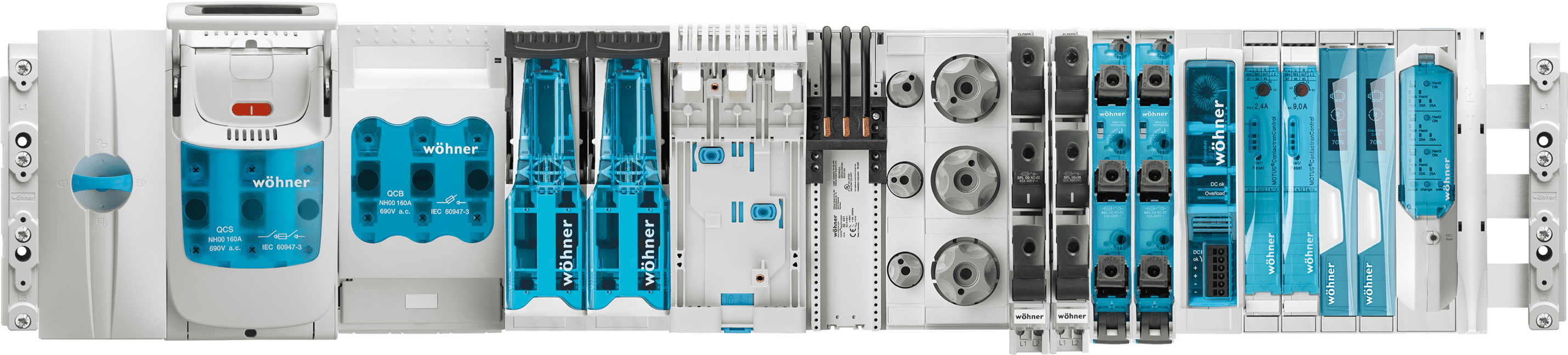

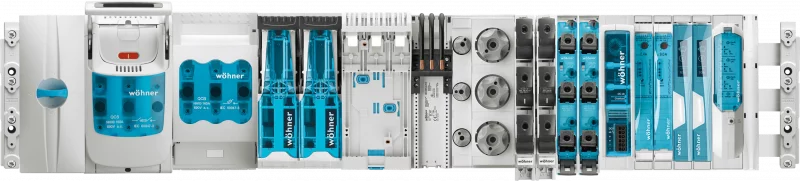

Systém 60Classic

Velmi oblíbenou a používanou variantou je systém přípojnic s roztečí 60 mm. Je to prakticky standard většiny aplikací nízkého napětí. Systém 60Classic je exkluzivní tím, že při svých kompaktních rozměrech umožňuje zatížitelnost až 2500 A. Zároveň nabízí obrovský výběr komponentů, efektivní a snadné zakrytování a univerzálnost jako například možnost volby vývodů shora či zespod.

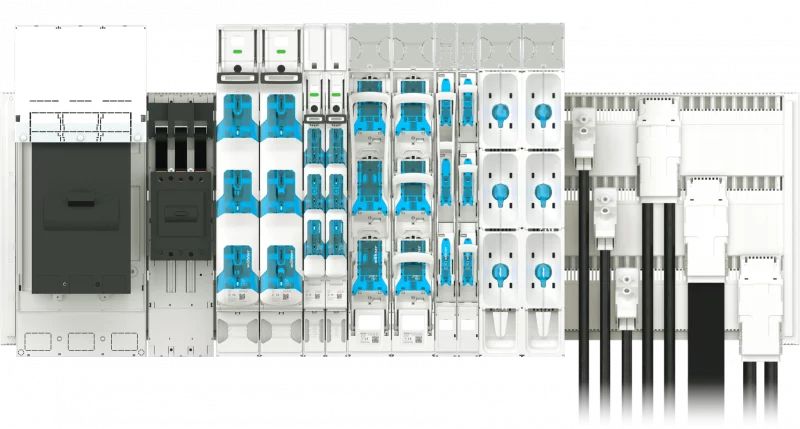

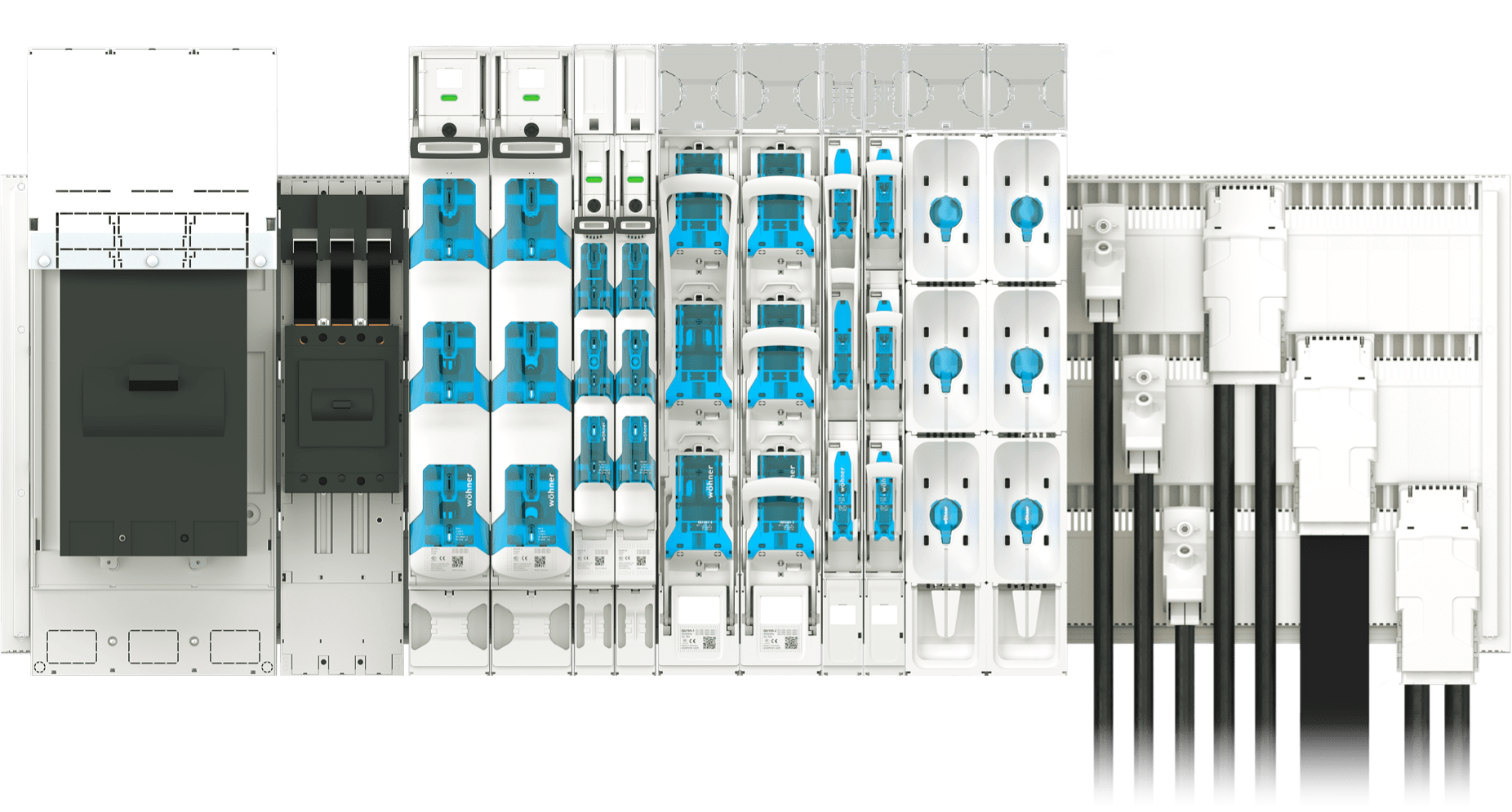

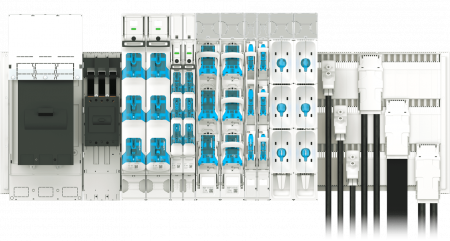

Systém 185Power

Předposledním provedením systémů pro distribuci elektrické energie je 185Power s roztečí přípojnic 185 mm. Krása tohoto řešení spočívá v technologii CrossLink – systém krytů, který je již z výroby perforovaný a umožňuje tak instalovat komponenty přímo na již zakrytované přípojnice. Zároveň poskytuje maximální zatížitelnost 2100 A a obrovskou zkratovou odolnost dosahující až 106 kA. Systém zároveň nabízí možnost připojení integrovaných proudových transformátorů bez dalších nároků na prostor a tím měřit i spotřebu jednotlivých odběrných bodů.

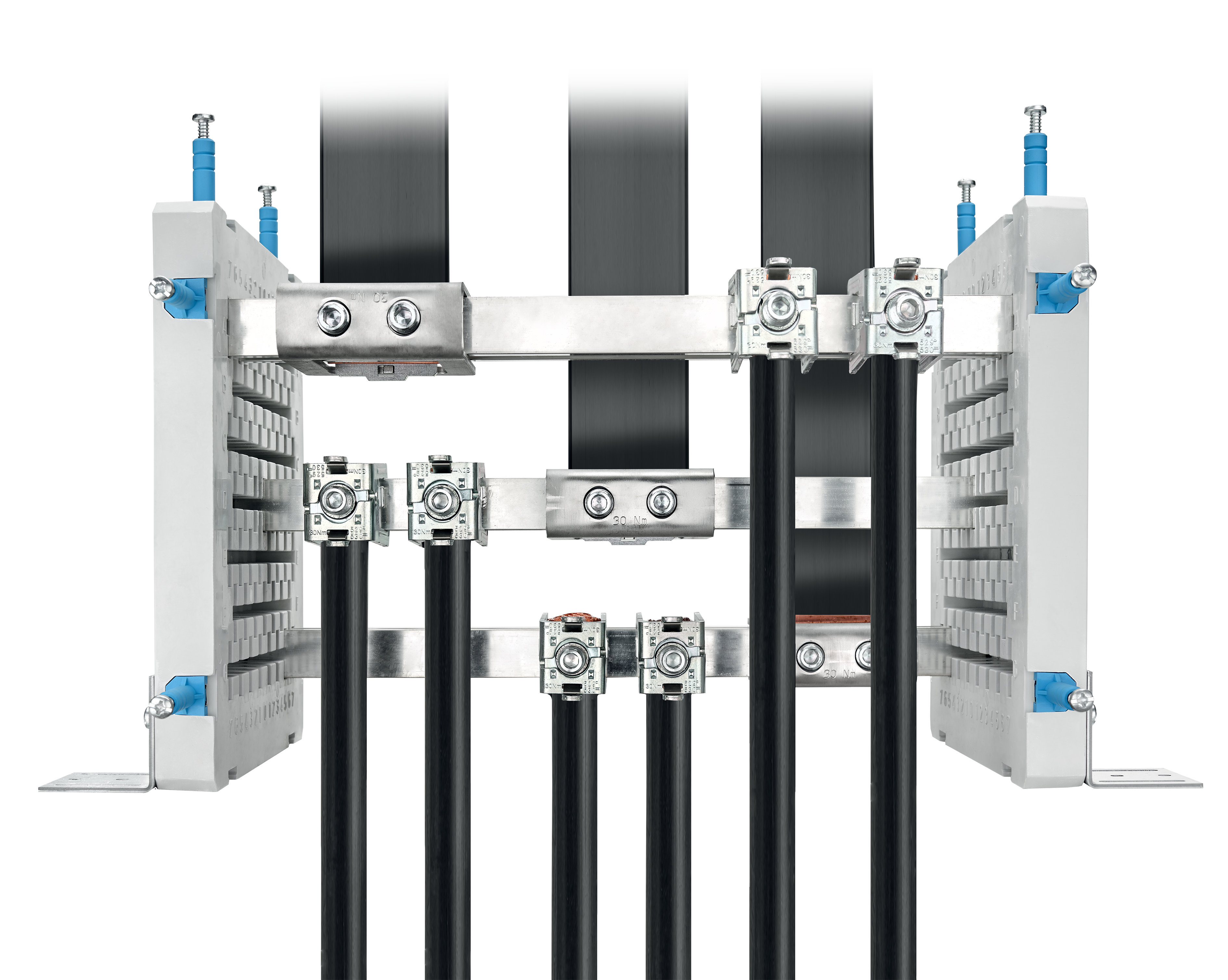

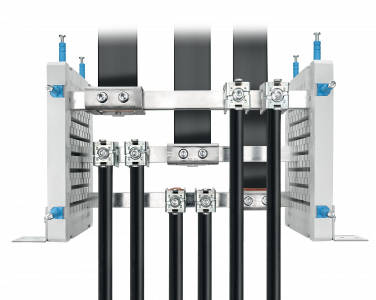

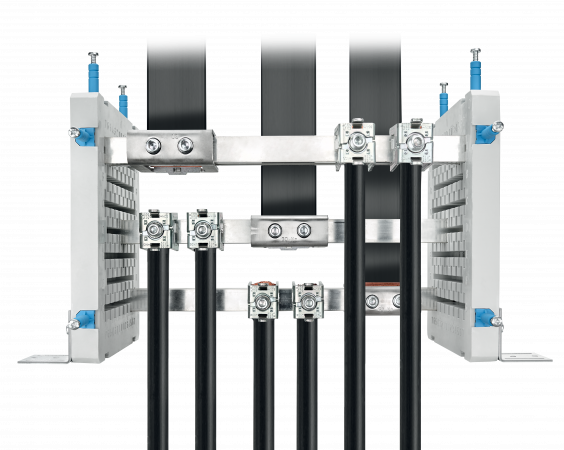

Systém centrální napájecí jednotky (CNJ)

Poslední komplexní systém nesoucí název centrální napájecí jednotka, je bezpojistková konstrukce umožňující řešit rozvody proudu až do 4000 A. Klade především vysoký důraz na obrovskou zkratovou odolnost dosahující až 120 kA. Technologie použitých svorek nesmírně usnadňuje práci při instalaci, jelikož přípojnice umožňují montáž bez potřeby jejich vrtání. Široký výběr svorek umožňuje připojení jak měděných, tak hliníkových vodičů o kruhovém průřezu a lamelových či masivních plochých přípojnic.

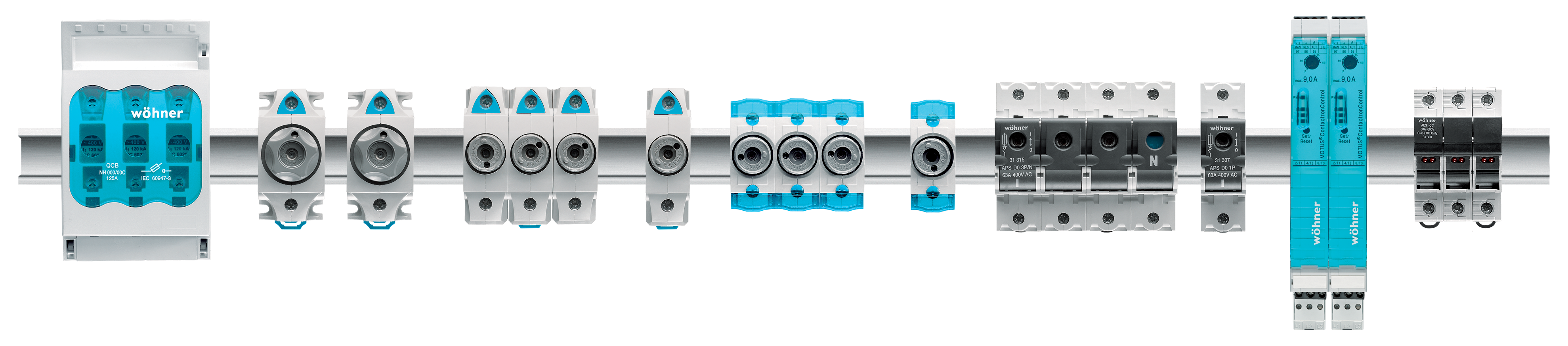

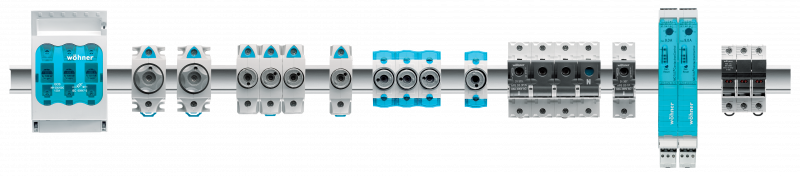

Panelové přístroje

Často situace neumožňuje použití přípojnicových systémů a je jednoduše řešena pomocí montážního panelu nebo za pomocí DIN lišty. I pro tyto případy je obrovský výběr komponentů pro rozváděče, a to ať už se jedná o držáky pojistek, spínače a odpínače nebo motorové spouštěče. Obrovská výhoda systému spočívá v kombinaci použití adaptérů, kterými lze dosáhnout možnost použití komponent napříč systémy, například tak můžete osadit systém 60Classic použitím komponentů ze systému CrossBoard či naopak.





Společnost Wöhner neustále vyvíjí nové systémy a ty stávající neustále zdokonaluje. V letošním roce vám rádi představíme detailněji novinky, jako například kombinaci systémů 185Power a CrossBoard jejímž výsledkem je EQUES185Power a QUADRON185Power, anebo nový zcela jedinečný MOTUS C14 – hybridní motorový spouštěč přinášející zcela unikátní funkce.
Pokud požadujete bezpečnost, efektivitu a spolehlivost jsou přípojnicové systémy Wöhner tou správnou volbou.

Celý systém ale i další řešení, které vás budou zajímat, vám rádi představíme, jak osobně, tak i online ať už telefonicky či prostřednictvím videokonference.





Jakub Gala
Jakub Gala
Key Account Manager se zaměřením na marketing.
