UAT-620 - Vyhledávač a trasovač kabelů pod zemí

Trasování a lokalizace metalických součástí až do hloubky 6 m

Vyhledávač a trasovač kabelů, potrubí nebo jiných metalických součástí umístěných pod zemí až do hloubky 6 m s přesným měřením hloubky uložení. Detekce je možná až 30 m hluboko.
Cena 150 120 Kč
181 645 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatní.

Varianty k produktu UAT-620 - Vyhledávač a trasovač kabelů pod zemí (1)

UAT-620 - Vyhledávač a trasovač metalickcých součástí s příslušenstvím
Hledač kabelů
UAT-620-EUR

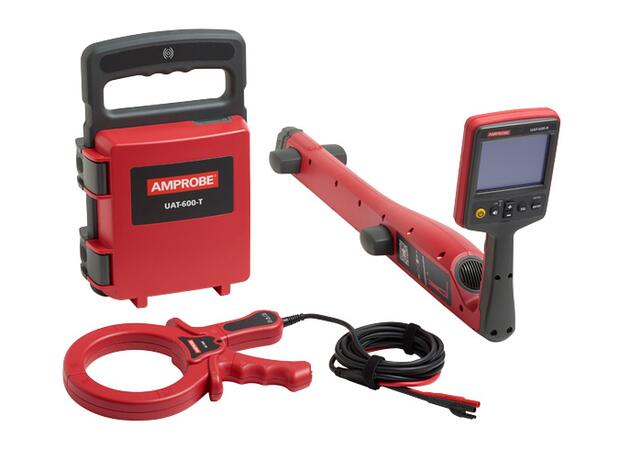

1ks vysílač UAT-600-TE, 1ks přijímač UAT-600-RE, 1ks převodník SC-600-EUR, 1ks brašna, 1ks pouzdro na příslušenství, 1ks černý vodič, 1ks červený vodič s krokosvorkou, 1ks červená krokosvorka, 1ks T-hrot, 6ks AA baterie pro přijímač, 8ks D baterie pro vysílač, 2ks náhradní pojistka, návod k obsluze
OBJ: AM.4994565
EAN: 0095969873840
Záruka: 24 m.
Není skladem
Prověříme pro Vás
150 120 Kč/ks
181 645 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k UAT-620 - Vyhledávač a trasovač kabelů pod zemí

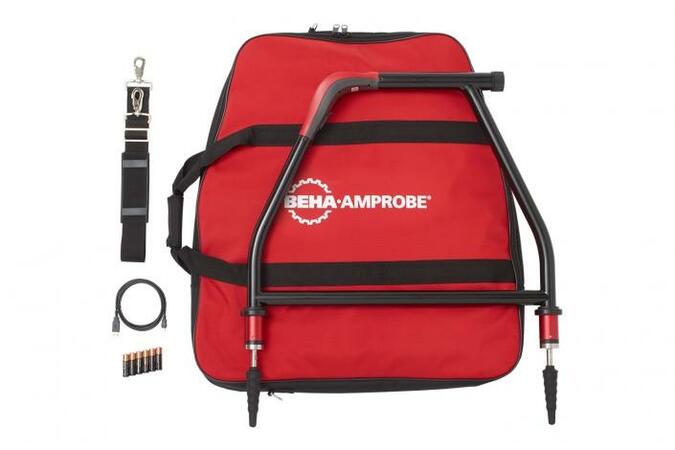

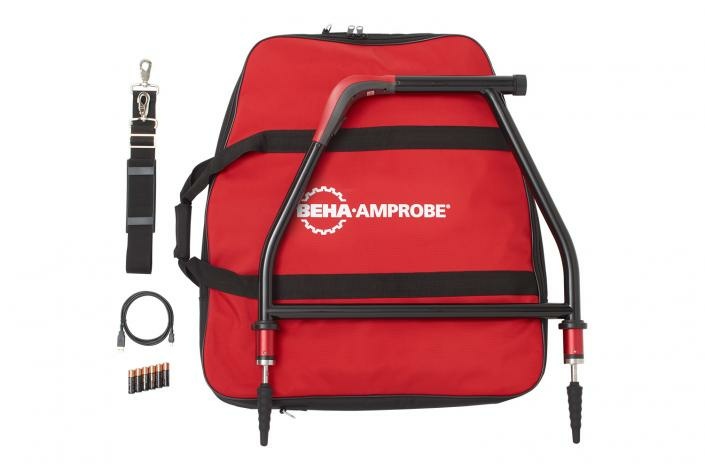

AF-600 - A-Frame s příslušenstvím
Detekční rám
AF-600-EUR
Lokalizátor A-frame AF-600-EUR, 1ks brašna, 6ks AA baterie, návod k obsluze
OBJ: AM.4994583
EAN: 0095969873857
Záruka: 24 m.
Není skladem
Prověříme pro Vás
66 800 Kč/ks
80 828 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Vyhledávač a trasovač kabelů pod zemí řady UAT-600-EUR

Zařízení pro spolehlivé a bezpečné vyhledávání a trasování kabelů, potrubí, inženýrských sítí nebo jiných metalických součástí umístěných pod zemí pod napětím i bez napětí. Navíc pomocí A-rámu umožňuje přesnou lokalizaci zemní poruchy (zemního spojení) zařízení.

  • Přesné trasování inženýrských sítí až do hloubky 30 m
  • Možnost měření hloubky uložení až do 6 m
  • Umožňuje trasovat kabely a metalické části bez napětí i pod napětím.
  • Přístroj je certifikován v nejvyšší bezpečnostní třídě CAT IV (600 V)
  • Moderní digitální technologie a pokročilé zpracování signálu umožňují rychlou a přesnou lokalizaci poruchy. Zamezují "slepému" vyhledávání díky technologiím jako:
    • Kompasový ukazatel s numerickou indikací síly signálu ukazuje směr poruchy
    • Šipky doleva a doprava vedou uživatele přesně podél lokalizované instalace
    • Automatické nastavení citlivosti A-Frame rychle upravuje potřebnou citlivost detektoru
    • Nastavitelná hlasitost lokalizátoru
  • Inteligentní vysílač automaticky volí správnou lokalizační funkci založenou na připojeném příslušenství a vybere vhodnou měřicí frekvenci 8/33 kH
  • 2 pasivní režimy pro vyhledávání kabelů pod napětím:
    • detekce 50/60 Hz sítě
    • radiofrekvenčí režim
  • 3 aktivní režimy připojení pro aktivní vyhledávání:
    • Induktivní režim - vysílač indukuje měřicí signál pomocí interní antény do měřené instalace. Využívá se u instalací, kde není přístup k lokalizovanému kabelu nebo koncovým svorkám.
    • Režim přímého připojení - nejpřesnější režim, kdy je měřicí signál připojen metalicky přes svorky instalace
    • Klešťový režim - vysílač indukuje měřicí signál pomocí kleští SC-600-EUR (součástí dodávky UAT-620-EUR, volitelně u UAT-610-EUR) do přístupného kabelu nebo potrubí bez nutnosti přístupu ke koncovým  svorkám (přístup není možný nebo bezpečný)

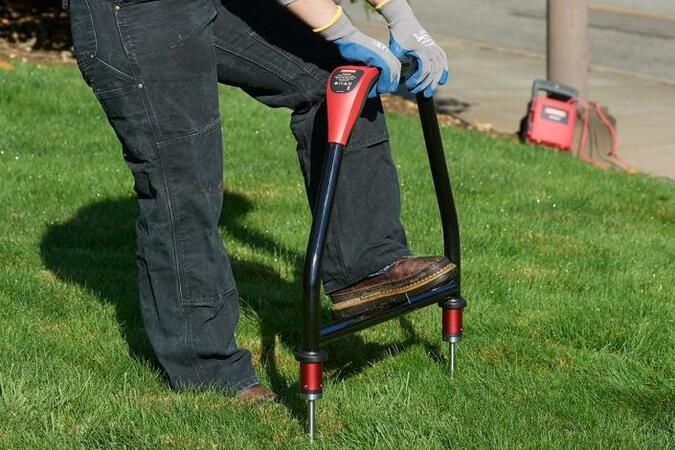

  • lokalizace zemních poruch pomocí A-rámu (volitelné příslušenství) - hledání přesného bodu, kde se kov dotýká země a kde dochází k úniku vinou koroze, mechanického poškození nebo stárnutí izolace díky čemuž dochází ke vzniku rušení ve vodiči
  • velmi rychlá odezva měření i generovaného zvukového signálu
  • vysoce kontrastní displej pro jsané a pohodlné odečítání i na přímém slunci s automatickým podsvícením za tmy
  • robustní a odolné konstrukce s pádovou odolností 1m
  • krytí IP 54
  • dodáváno jako kompletní kit připravený k okamžitému měření
