ATyS t M - Automatický přepínač sítí do 160 A
Automatický přepínač sítí s možností nastavení časových zpoždění FT/RT a základních parametrů sítě potřebných pro přepínání. Určeno pro přepínání dvou samostatných zdrojů.
Dostupnost: Skladem v GHV
Vybrat variantu (6)
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Varianty k produktu ATyS t M - Automatický přepínač sítí do 160 A (6)
Automatický přepínač sítí
ATyS t M - 4P 40AAutomatický přepínač sítí - pro přepínání dvou samostatných zdrojů.
4-pólové provedení do 40 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).
4-pólové provedení do 40 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).
Automatický přepínač sítí
ATyS t M - 4P 63AAutomatický přepínač sítí - pro přepínání dvou samostatných zdrojů.
4-pólové provedení do 63 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).
4-pólové provedení do 63 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).
OBJ: 93444006
EAN: 3596032819422
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Automatický přepínač sítí
ATyS t M - 4P 80AAutomatický přepínač sítí - pro přepínání dvou samostatných zdrojů.
4-pólové provedení do 80 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).
4-pólové provedení do 80 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).
OBJ: 93444008
EAN: 3596032819439
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Automatický přepínač sítí
ATyS t M - 4P 100AAutomatický přepínač sítí - pro přepínání dvou samostatných zdrojů.
4-pólové provedení do 100 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).
4-pólové provedení do 100 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).
OBJ: 93444010
EAN: 3596032819446
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Automatický přepínač sítí
ATyS t M - 4P 125AAutomatický přepínač sítí - pro přepínání dvou samostatných zdrojů.
4-pólové provedení do 125 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).
4-pólové provedení do 125 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).
OBJ: 93444012
EAN: 3596032819453
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Automatický přepínač sítí
ATyS t M - 4P 160AAutomatický přepínač sítí - pro přepínání dvou samostatných zdrojů.
4-pólové provedení do 160 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).
4-pólové provedení do 160 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).
Volitelné příslušenství k ATyS t M - Automatický přepínač sítí do 160 A
Příslušenství pro Atys M

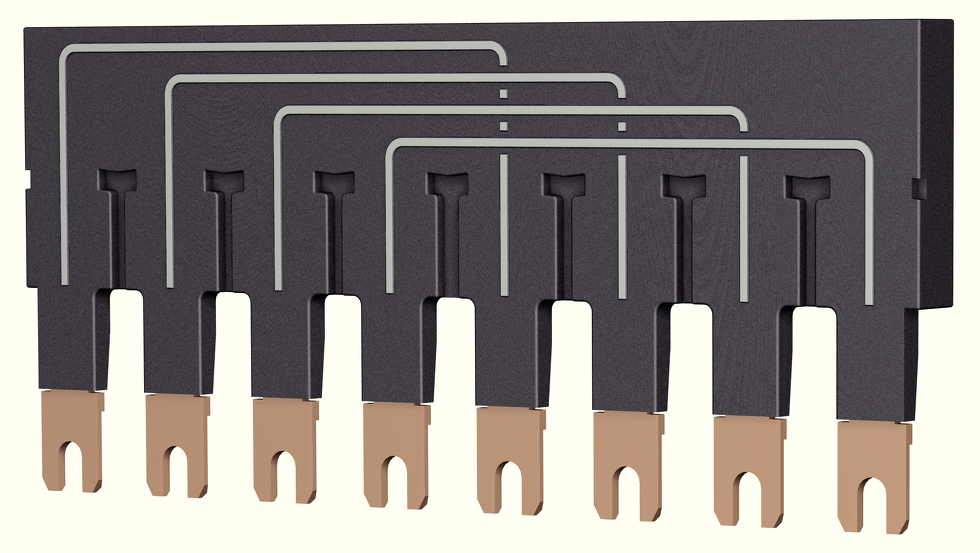

Propojovací lišta 40…125A, 4 pólPropojení výstupních svorek přepínače I a II, bez omezení připojovací kapacity svorek.
Pro 4 pólové přepínače 40...125A.
Pro 4 pólové přepínače 40...125A.
Příslušenství pro Atys M
Propojovací lišta 160A, 4 pólPropojení výstupních svorek přepínače I a II, bez omezení připojovací kapacity svorek.
Pro 4 pólové přepínače 160A.
Pro 4 pólové přepínače 160A.
Příslušenství SIRCO M/ MV, ATyS M

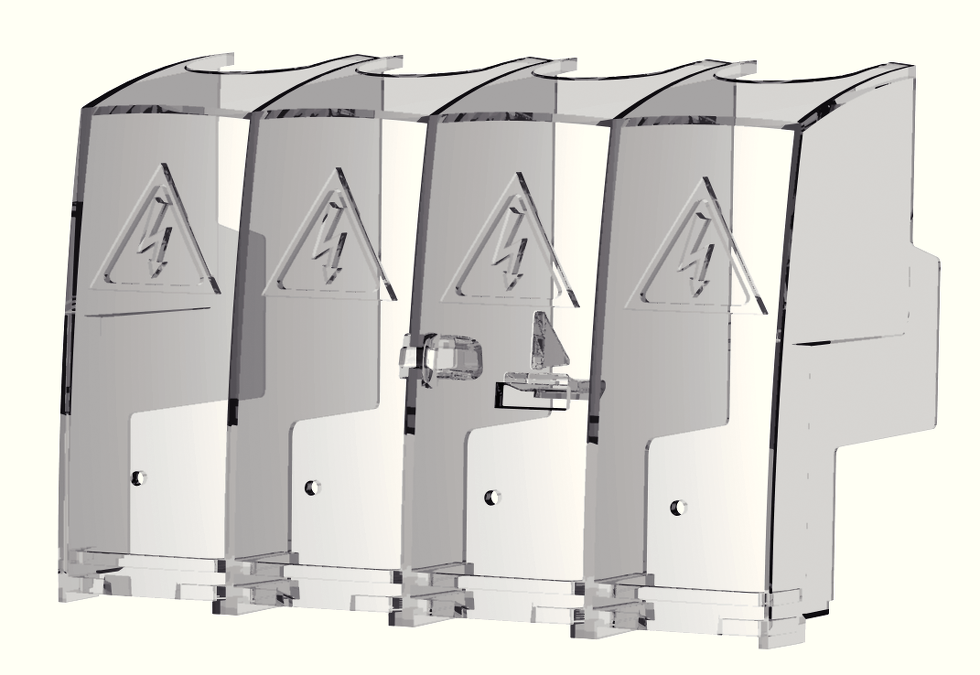

Kryt svorek, 4 póly, velikost 4ATyS d M, t M, g M, p M:
- pro 2 pólový přístroj je třeba 1 ks reference.
- pro 4 pólový přístroj jsou třeba 2 ks reference.
SIRCO MV 100 - 160A - stačí 1 ks reference.
- pro 2 pólový přístroj je třeba 1 ks reference.
- pro 4 pólový přístroj jsou třeba 2 ks reference.
SIRCO MV 100 - 160A - stačí 1 ks reference.
Příslušenství pro Atys M

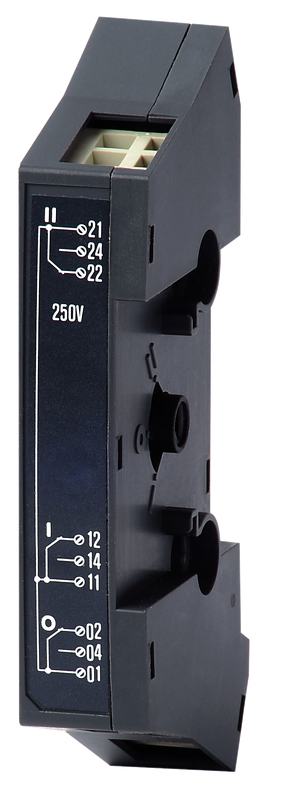

Pomocné kontakty polohy ATyS MOddělené společné body kontaktů.
3x NO/NC pro signalizaci poloh přepínače (I,0,II).
Zatížení max. 250 VAC/5A, 24VDC/2A.
Možno instalovat 1 nebo 2 ks reference na přepínač - 2 délky montážních šroubků v balení.
Pozn:
- pro ATySet gM nebo pM je již jeden blok kontaktů 13091001 součástí setu;
- pro ATyS d M je již jeden blok kontaktů 13091001 v dodávce;
- přímý ekvivalent dřívějšího označení 13090001.
3x NO/NC pro signalizaci poloh přepínače (I,0,II).
Zatížení max. 250 VAC/5A, 24VDC/2A.
Možno instalovat 1 nebo 2 ks reference na přepínač - 2 délky montážních šroubků v balení.
Pozn:
- pro ATySet gM nebo pM je již jeden blok kontaktů 13091001 součástí setu;
- pro ATyS d M je již jeden blok kontaktů 13091001 v dodávce;
- přímý ekvivalent dřívějšího označení 13090001.
Popis výrobku
Základní vlastnosti
- Automaticky ovládané přepínací zařízení.
- Možnost nouzového ručního přepínání.
- Napájení přepínače přímo ze silových přívodů hlavního i nouzového zdroje 230 VAC (176...288 VAC).
- Nastavitelné prahové hodnoty přepětí a podpětí na ±10% nebo ±20 % Un.
- Nastavitelné prahové hodnoty frekvence na ±5% nebo ±10 % fn.
- Proudová zatížitelnost 40 až 160 A.
- 4pólové provedení.
Ovládání
- Automatické přepnutí na záložní zdroj při ztrátě napětí na prioritním zdroji.
- Automatické přepnutí na záložní zdroj při kolísání frekvence.
- Možnost manuálního přepínání poloh pákou.
- 1 potenciometr pro nastavení časových zpoždění FT* a RT*.
- Signalizace stavu na čelním panelu (4 LED).
- Funkce "Dálkového vypnutí do polohy 0".
- Funkce "Zdroje bez priority".
*FT - časové zpoždění pro přepnutí na záložní zdroj při výpadku prioritního zdroje.
*RT - časové zpoždění pro přepnutí ze záložního zdroje při obnovení napájení primárního zdroje.
