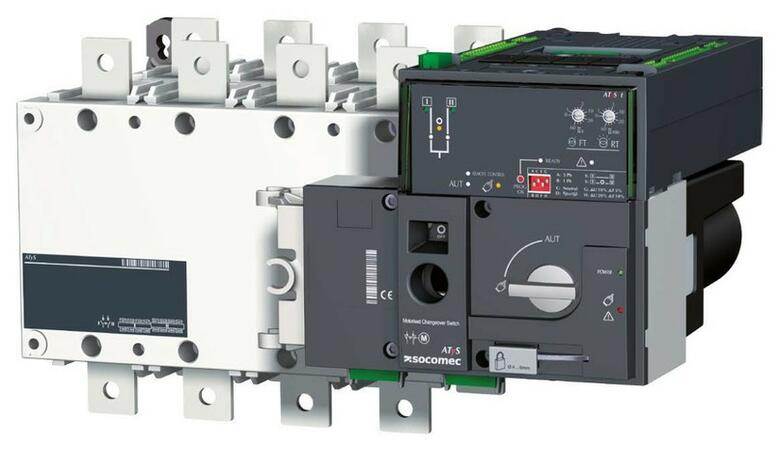

ATyS t - Automatický přepínač sítí do 3200 A
Automatický přepínač sítí. Pro aplikace, kde přepínač nemusí startovat záložní generátor.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Nahrazeno produkty
Varianty: 26
ATyS gAutomatický přepínač sítí do 3200 AAutomatický přepínač sítě. Pro aplikace kde je záložní zdroj generátor. Přepínání je ovládáno integrovaným záskokovým automatem.
Na dotazDetail produktu
Popis výrobku
Základní vlastnosti
- Automatický přepínač sítě.
- Přepínač určen pro sítě, kde záložní přívod je transformátor.
- 3pólové nebo 4pólové provedení.
- Stabilní poloha přepínače i po výpadku napájení.
- Volba dálkového nebo automatického ovládání.
- Možnost nouzového ručního přepnutí.
- Funkce uzamčení polohy přepínače.
- Jednoduché nastavení pomocí potenciometrů a mikrospínačů.
- Detekce poklesu napětí, přepětí, ztráty napětí, ztráty fáze.
- Měření frekvence.
- Nastavitelné časové zpoždění pro přepnutí na záložní zdroj.
- Test přepínacího cyklu.
- Detekce sledu fází.
- Dva napájecí nezávislé vstupy.
- Proudový rozsah 125 až 3200 A.
Video
Rozšířené informace
Použití
Přepínač je vhodný pro přepínání sítí se dvěma transformátory. Celý přepínač i řídící obvod je upravený přímo pro tyto aplikace a sleduje napětí a frekvenci na obou zdrojích.
Jednoduché nastavení
Na přepínači lze nastavit dvě časová zpoždění pomocí potenciometrů a parametry sítě pomocí čtyř mikrospínačů.
Externí zobrazovací zařízení
Přístroj ATyS t je vybaven konektorem pro připojení externí zobrazovací
jednotky ATYS D10, která se umístí na dveře rozvaděče.

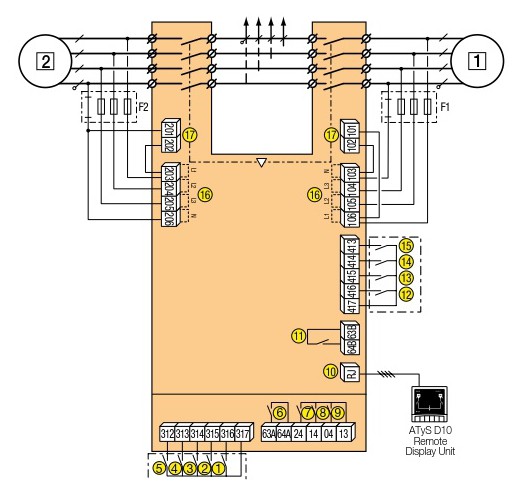

Schéma zapojení
Značení kontaktů:
101/102 - Pomocné napájení přístroje z hlavního zdroje
103-106 - Svorky pro měření napětí a frekvence hlavního zdroje
201/202 - Pomocné napájení přístroje ze záložního zdroje
203-206 - Svorky pro měření napětí a frekvence záložního zdroje
13/04/14/24 - signalizační kontakty polohy I, 0 nebo II
63A/64A -indikace "motor přístroje je funkční"
317 - zdroj napájení pro ostatní signalizační vstupy
316/315/314 - vstup pro přepnutí přepínače do polohy I, 0 nebo II
313 - vstup pro bezpečnostní stop tlačítko
312 - povolení/zákaz funkčnosti přepínacích vstupů 314-316
RJ - externí zobrazovací jednotka polohy přepínače (montáž na dveře rozváděče)
63B/64B -indikace "řídící jednotka přístroje je funkční"
417 - zdroj napájení pro ostatní signalizační vstupy
416 - dálkové povolení/zákaz automatického režimu
415 - vzdálené potvrzení přepnutí na hlavní zdroj
414 - Volba prioritního zdroje
413 - Volba zdroje bez priority
