BQ2x07

BQ2x07

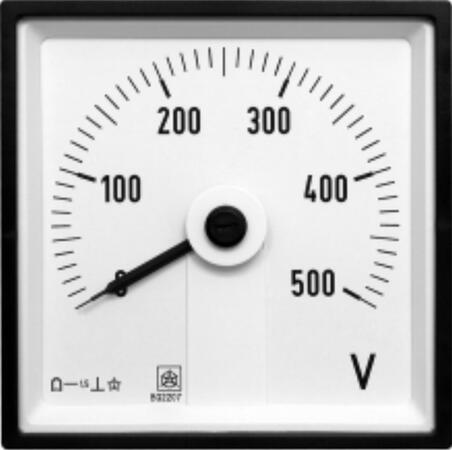

Analogové přístroje pro měření stejnosměrného (DC) proudu nebo napětí v plastovém pouzdře s výchylkou ručičky 240°.

Cena od 1 165 Kč
od 1 409,65 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (21)
ChatDotaz na produkt
PorovnáníPorovnat
h! OZ Logo
Radek Odložilík
Radek Odložilík
+420 724 750 554
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
VariantyPopis výrobkuTechnické údajeRozšířené informaceČlánky

Varianty k produktu BQ2x07 (21)

BQ 2107,0...300V Voltmetr
Voltmetr
BQ 2107,0...300V
magnetoelektrický přístroj (144 x 144 mm),
stupnice: 240°
MR+ST: 0 ... 300 V
OBJ: 4AX0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 960 Kč/ks
2 371,60 Kč s DPH
Porovnání
+-
Košík
BQ 2207,B-300mV,0..1000A Voltmetr
Voltmetr
BQ 2207,B-300mV,0..1000A
magnetoelektrický přístroj DC (240°), 96x96 mm
MR: 0 - 300 mV na bočník
stupnice: 0 - 1 000 A
včetně celoplošného krytu svorek IP20
OBJ: TO2T000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 165 Kč/ks
1 409,65 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-0-20mA,0....100Hz Ampérmetr
Ampérmetr
BQ 2207,P-0-20mA,0....100Hz
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: 0...20mA; Stupnice: 0...100Hz
OBJ: AQC0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 660 Kč/ks
2 008,60 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-0-20mA,0....15MVAr Ampérmetr
Ampérmetr
BQ 2207,P-0-20mA,0....15MVAr
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: 0...20mA; Stupnice: 0...15MVAr
OBJ: LRC0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 660 Kč/ks
2 008,60 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-0-20mA,0....250A Ampérmetr
Ampérmetr
BQ 2207,P-0-20mA,0....250A
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: 0...20mA; Stupnice: 0...250A
OBJ: RAF0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 660 Kč/ks
2 008,60 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-0-20mA,0....40A Ampérmetr
Ampérmetr
BQ 2207,P-0-20mA,0....40A
magnetoelektrický přístroj DC (240°), 96x96 mm
MR: 0 - 20 mA
stupnice: 0 - 40 A
včetně celoplošného krytu svorek IP20
OBJ: 2REV000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 660 Kč/ks
2 008,60 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-0-20mA,0....80A Ampérmetr
Ampérmetr
BQ 2207,P-0-20mA,0....80A
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: 0...20mA; Stupnice: 0...80A
OBJ: SAF0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 660 Kč/ks
2 008,60 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -10...0...10 kA Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -10...0...10 kA
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -10..0..10 kA
OBJ: KZE0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -30...0...30A Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -30...0...30A
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -30..0..30A
OBJ: KWE0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -100...0...100% Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -100...0...100%
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -100..0..100%
OBJ: 2LC0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -100...0...100A Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -100...0...100A
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -100..0..100A
OBJ: IWE0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -200...0...200% Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -200...0...200%
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -200..0..200%
OBJ: 1LC0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -300...0...300A Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -300...0...300A
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -300..0..300A
OBJ: 7YE0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -500...0...500A Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -500...0...500A
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -500..0..500A
OBJ: LWE0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -700...0...700A Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -700...0...700A
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -700..0..700A
OBJ: 8YE0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -900...0...900A Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -900...0...900A
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -900..0..900A
OBJ: 9YE0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -1000...0...1000A Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -1000...0...1000A
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -1000..0..1000A
OBJ: J0J0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -1000...0...1000V Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -1000...0...1000V
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -1000..0..1000V
OBJ: JZE0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -1200...0...1200A Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -1200...0...1200A
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -1200..0..1200A
OBJ: 6YE0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2207,P-10-0-10V, -1800...0...1800A Voltmetr
Voltmetr
BQ 2207,P-10-0-10V, -1800...0...1800A
Velikost: 96x96; Výchylka: 240°; Měř.rozsah: -10...0...10V; Stupnice: -1800..0..1800A
OBJ: L0J0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 930 Kč/ks
2 335,30 Kč s DPH
Porovnání
+-
Košík
BQ 2307,P-0-10V,0...150% Voltmetr
Voltmetr
BQ 2307,P-0-10V,0...150%
Velikost: 72x72; Výchylka: 240°; Měř.rozsah: 0...10V; Stupnice: 0...150%
OBJ: BNC0000101
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 660 Kč/ks
2 008,60 Kč s DPH
Porovnání
+-
Košík
NAHORU
7 dalších

Popis výrobku

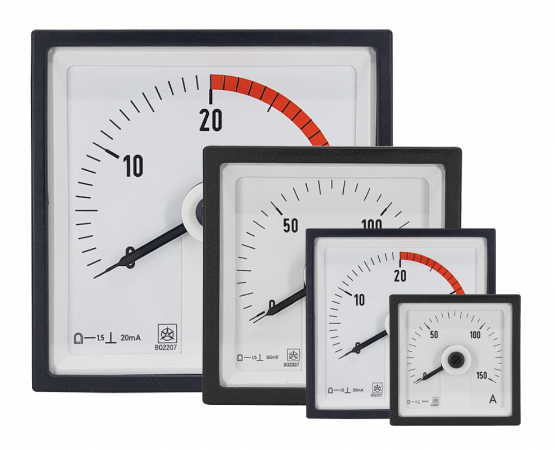

Magnetoelektrické měřicí přístroje BQ 2407/2307/2207 a 2107 v plastovém pouzdře s výchylkou ukazatele 240° se používají pro měření  stejnosměných proudů nebo napětí.
Čelní rámeček, sklo i stupnici lze v případě nutnosti snadno vyměnit.


Rozšířené informace

Měřicí ústrojí

Magnetoelektrické měřicí ústrojí s vnitřním magnetem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny.

Elektrické vlastnosti

Měřená veličina stejnosměrný proud nebo napětí
Kategorie měření

CAT III 600 V - voltmetry 300 - 600 V

CAT II 600 V/III 300 V - ostatní přístroje
Pracovní napětí viz. katalogový list
Třída přesnosti    1,5 %
Stupeň krytí IP 52 pouzdro
IP 00 svorky bez ochrany
IP 20 svorky s ochranou dle EN 60529

Indikace

Ukazatel rovný, zakončený nožem
Výchylka ukazatele 0 - 90°
Stupnice lineární
Dělení stupnice hrubé a jemné

Mezní hodnoty ovlivňujících veličin

Klimatické vlastnosti klimatická třída JVF (DIN 40 040)
Rozsah pracovních teplot -25 - +55 °C
Rozsah skladovacích teplot -40 - +70 °C
Relativní vlhkost vzduchu ≤ 80 % roč. průměr, bez orosení



Technické údaje

Konstrukční provedení pouzdra čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání
Materiál pouzdra robustní pouzdro z polykarbonátu, samozhášivé a nestékající, podle normy UL 94 V - 0
Čelní sklo tabulové sklo
Barva čelního rámečku černá (odstín RAL 9005)
Provozní poloha svislá ± 5°
Způsob upevnění výkyvné šroubové svorky
Montáž do řady vedle sebe (i bez mezer)
Tloušťka panelu ≤ 40 mm
Rozměry [mm] 2407    2307    2207    2107
Přední rámeček 48 72 96 144
Pouzdro 42,5 66 90 136
Konstrukční hloubka 53 53 53 53
Výřez v panelu 45+0,6 68+0,8 92+0,8 138+1
Hmotnost cca 0,15 kg 0,19 kg 0,25 kg 0,39 kg
