Novinka

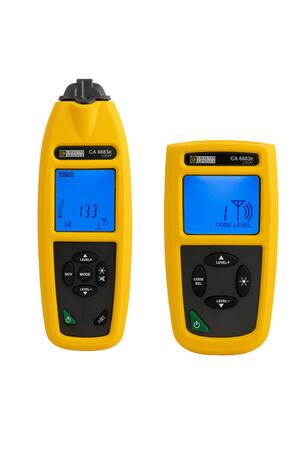

C.A 6683 - Hledač kabelů

Souprava (přijímač/vysílač) pro vyhledávání kabelů, kabelových zkratů a přerušení v živých i neživých obvodech

Souprava pro trasování kabelů, vodičů, kovových částí, kabelových zkratů a přerušení v sítích bez napětí i pod napětím ve stěnách i pod zemí.

Cena 12 130 Kč
14 677,30 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Varianty k produktu C.A 6683 - Hledač kabelů (1)

C.A 6683 Hledač kabelů
Hledač kabelů
C.A 6683

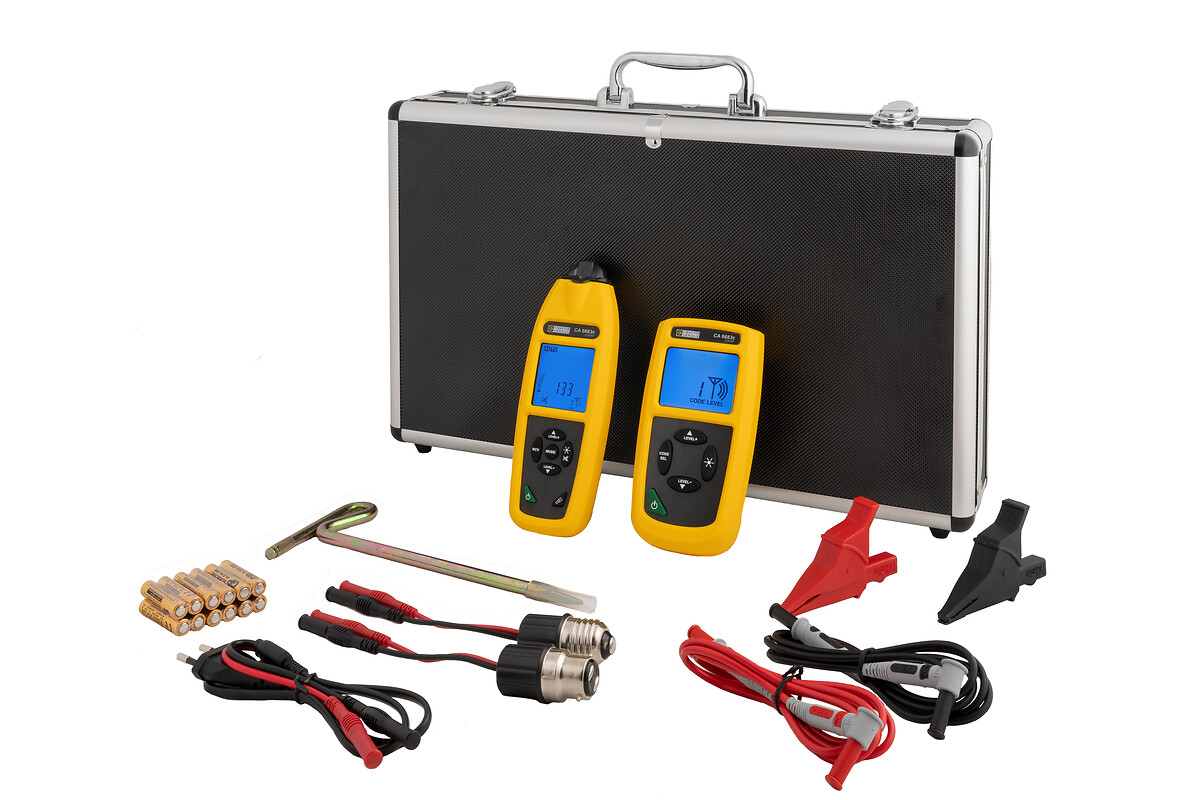

Vysílač C.A 6683E a přijímač C.A 6683R, 2 ks prodlužovací vodič černý a červený 1,5 m, 2 ks krokosvorka černá a červená, 1 ks zemnící T kolík, 1 ks adaptér E14, 1 ks adaptér B22, 1 ks adaptér do zásuvky C7, 12 ks 1,5 V LR03 AAA baterie, 1 ks přenosný kufr, návod na obsluhu v českém jazyce

OBJ: P01.1416.27
EAN: 3663653009195
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
12 130 Kč/ks
14 677,30 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k C.A 6683 - Hledač kabelů

MgP6_6-IEC-N černá Adaptér
Adaptér
MgP6_6-IEC-N černá
CAT IV, 1000 V, 4 A, magnetický adaptér 6.6 mm, černá
Zjistit více
OBJ: PJ.MgP6_6-IEC-N
Záruka: 12 m.
Skladem v GHV
skladem >10 ks
250 Kč/ks
302,50 Kč s DPH
Porovnání
+-
Košík
MgP6_6-IEC-R červená Adaptér
Adaptér
MgP6_6-IEC-R červená
CAT IV, 1000 V, 4 A, magnetický adaptér 6.6 mm, červená
Zjistit více
OBJ: PJ.MgP6_6-IEC-R
Záruka: 12 m.
Skladem v GHV
skladem >10 ks
250 Kč/ks
302,50 Kč s DPH
Porovnání
+-
Košík
AdaBV140-N černá Adaptér
Adaptér
AdaBV140-N černá
CAT IV, 600 V, 36 A, adaptér do svorkovnice, černá
Zjistit více
OBJ: PJ.AdaBV140-N
Záruka: 12 m.
Skladem v GHV
skladem >10 ks
110 Kč/ks
133,10 Kč s DPH
Porovnání
+-
Košík
AdaBV140-R červená Adaptér
Adaptér
AdaBV140-R červená
CAT IV, 600 V, 36 A, adaptér do svorkovnice, červená
Zjistit více
OBJ: PJ.AdaBV140-R
Záruka: 12 m.
Skladem v GHV
skladem 10 ks
110 Kč/ks
133,10 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Souprava pro lokalizaci a trasování vodičů v průmyslových objektech

Kompaktní a odolná, snadno přenosná sada C.A 6683 pro trasování kabelů, vodičů, kovových částí, kabelových zkratů a přerušení v sítích bez napětí i pod napětím ve stěnách i pod zemí. Intuitivní ovládání a široké spektrum možných zapojení nabízí možnost lokalizace metalických vodivých částí i za velmi obtížných podmínek. Hodí se jak při renovacích a údržbě stávajících instalací, tak při realizaci zcela nových. Přijímač dokáže fungovat samostatně jako bezkontaktní zkoušečka fáze.

  • Vyhledávání kabelů a vodičů pod zemí i ve zdech
  • Lokalizace pojistek a jejich přiřazení k obvodům
  • Lokalizace skrytých zásuvek a rozvodných krabic
  • Vyhledávání přerušení a zkratu v podlahových topných systémech
  • Vyhledávání kovových potrubá vodovodních rozvodů a rozvodů topení

GFX | ikony-obsah | cpu_chip.jpg Parametry vysílače C.A 6683E

  • Měří a zobrazuje
    • úroveň napětí a druh(AC nebo DC)
    • výkon přenášeného signálu
    • stav baterie
    • identifikační kód signálu
    • přítomnost nebezpečného napětí
  • Detekce externího napětí 12 V, 50 V, 120 V, 230 V, 400 V frekvence 50/60 Hz nebo DC
  • Vysílací frekvence 125 kHz
  • Síla generovaného signálu nastavitelná ve 3 krocích
  • Možnost nastavení až 7 různých kódu vysílače umožňuje současnou lokalizaci až 7 různých obvodů
  • Podsvětlený přehledný LCD displej

GFX | ikony-obsah | cpu_chip.jpg Parametry přijímače C.A 6683R

  • Měří a zobrazuje
    • amplituda signálu (digitální hodnota + stupnice)
    • citlivost detekce
    • identifikační kód vysílače a síla přenášeného signálu
    • stav baterie
    • přítomnost nebezpečného napětí
  • Podsvětlený přehledný LCD displej
  • Detekční vzdálenost s vysílačem
    • v unipolárním režimu: typicky 2 m
    • v bipolárním režimu: typicky 0,5 m
    • jednoduchá smyčka: až 2,5 m
  • Nastavení citlivosti automaticky, nebo manuálně v 7mi úrovních
  • Bezkontaktní detekce napětí (NCV) 12 V až 1000 VAC při 50/60 Hz, napětí vztaženo vůči zemi
  • Integrovaná LED svítilna
  • Vizuální nebo zvuková indikace signálu (zvuková s možností deaktivace)
  • Automatické nebo manuální nastavení citlivosti

Ikona - Baterie 40x40Napájení, provozní podmínky, konstrukce, záruka

  • VYSÍLAČ 6683E

  • Provoz na 6x1,5V LR03/AAA baterie
  • Funkce automatického vypnutí podsvícení po 1 minutě
  • Bezpečnost CAT III / 300V
  • Provozní teplota 0 až 40 °C
  • Skladovací teplota -20 až 60 °C
  • Rozměry: 16 cm × 8,4 cm × 4 cm
  • Hmotnost: 0,35 kg
  • PŘIJÍMAČ 6683R

  • Provoz na 6x1,5V LR03/AAA baterie
  • Funkce automatického vypnutí
  • Bezpečnost CAT III / 300V
  • Provozní teplota 0 až 40 °C
  • Skladovací teplota -20 až 60 °C
  • Rozměry: 19,8 cm × 6,7 cm × 3,6 cm
  • Hmotnost: 0,31 kg

Ikona - Prezentace 40x40Ikona - Diplom 40x40 Služby nabízené k námi dodaným přístrojům

  • Konzultace vhodnosti jednotlivých typů s doporučením
  • Poradenství se softwarem přístroje (pokud je součástí dodávky)
  • Prodejní i poprodejní podpora
  • Zajištění záručního i pozáručního servisu
  • Zajištění pravidelných kalibrací

Technické údaje
