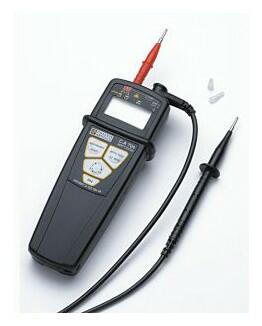

C.A 704 - Zkoušečka napětí a propojení s LCD
Zkoušečka napětí a propojení s LCD
Měření stejnosměrného a střídavého napětí do 690 V, měření sledu fází dvoupólovou metodou, měření odporu do 2 kΩ, optický a akustický test propojení, jednopólová detekce fáze...
Dostupnost: Prodej ukončen
Dotaz na produktPorovnat
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.
Popis výrobku
- Zobrazení na LCD displeji
- Měření sledu fází dvoupólovou metodou
- Jednopólová detekce fáze
- Optický a akustický test propojení
- Měření odporu do 2 kΩ
- Napěťová ochrana při testu propojení
- Test na přítomnost napětí při měření odporu
- Automatické rozlišení střídavého a stejnosměrného napětí a indikace polarity stejnosměrného napětí
- Akustický signál při indikaci napětí nad 50 V
- Autotest baterie a funkčnosti přístroje
- Odolnost přístroje proti prachu a stříkající vodě - IP 65
- DATA HOLD přidržení hodnoty na displeji
- Automatické nebo manuální zapnutí přístroje
Technické údaje
Parametry
| Typ | Zkoušečky napětí Zkoušečky propojení Zkoušečky sledu fází |
|---|---|
| Rozsah U | 2 V … 690 V |
| Indikace | LCD |
| Měření odporu |  Ne |
| Test propojení |  Ano |
| Test fáze | Ano |
| Sled fází | Ano |
| Test chráničů | Ne |
| Měření proudu | Ne |
| El. bezpečnost CAT | 3 |
| Stupeň krytí IP | 65 |
| Měření stejnosměrného napětí | |
| Měřicí rozsah | 5 mV...750 V |
|---|---|
| Vstupní impedance | >270 kΩ |
| Měření střídavého napětí | |
| Měřicí rozsah | 0,5...750 V |
| Kmitočtový rozsah | 16...400 Hz |
| Vstupní impedance | > 270 kΩ |
| Test propojení | |
| Max. odpor | 550 Ω |
| Měření odporu | |
| Rozsah | 1...1999 Ω |
| Přesnost | ±5 Ω |
| Test fáze (jednopólový) | |
| Jmenovité napětí | 127...690 V |
| Všeobecná data |
|
| Zobrazení | LCD 31/2 místný; 1999 digitů |
| Napájení | baterie 9 V, IEC 6LR61 cca. 6000 měření po 10 s |
| Elektrická bezpečnost | ČSN EN 61010 |
| Kategorie přepětí | CAT III / 600 V |
| Stupeň znečistění | 2 |
| Stupeň krytí | IP 65 |
| Rozměry | 163×64×40 mm |
| Hmotnost | 210 g |
