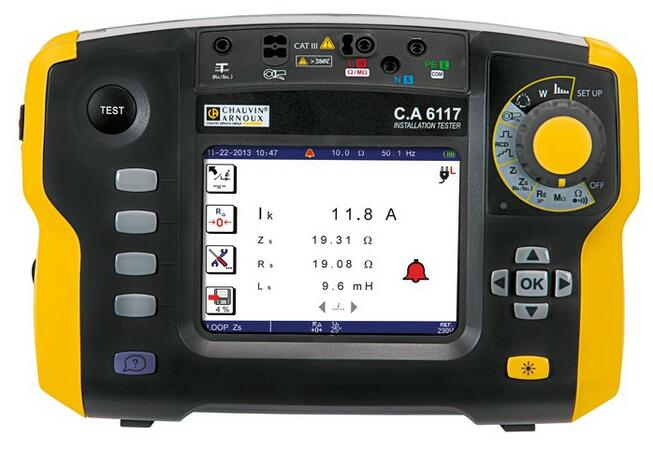

C.A 6117 - Multifunkční tester elektrických instalací
Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.
Vyhovuje ČSN EN 61557, ČSN EN 61010-1 CAT IV/300 V. Měří izolační odpory, zemní odpory pomocí sond a kleští, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti. Proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází. Zobrazení průběhu napětí a proudu na barevném displeji. Měření proudových chráničů typu B. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci. Rozhraní USB. Li-Ion akumulátory.
od 47 990 Kč
Cena od 58 067,90 Kč s DPH
Dostupnost: Na cestě
Vybrat variantu (2)
Dotaz na produktPorovnat
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.
Varianty k produktu C.A 6117 - Multifunkční tester elektrických instalací (2)
Filtrace
Izolační odpor testovací napětí
Zobrazit filtry
Multitester instalace

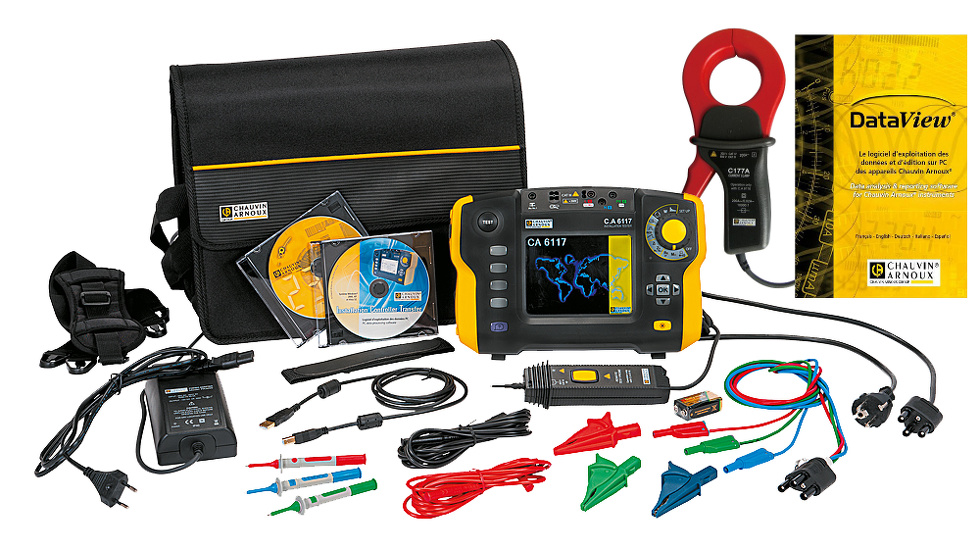

C.A 6117 + DataView + C177AObsah dodávky je shodný jako u přístroje C.A 6117 Navíc obdržíte - klešťový převodník C177A - software DataView
Akce platí do 29.12.2023 nebo do vyprodání zásob.
OBJ: P01.2999.G015
Záruka: 24 m.
Není skladem
Prověříme pro Vás
74 680 Kč
47 990 Kč/ks
58 067,90 Kč s DPH
+-
Multitester instalace

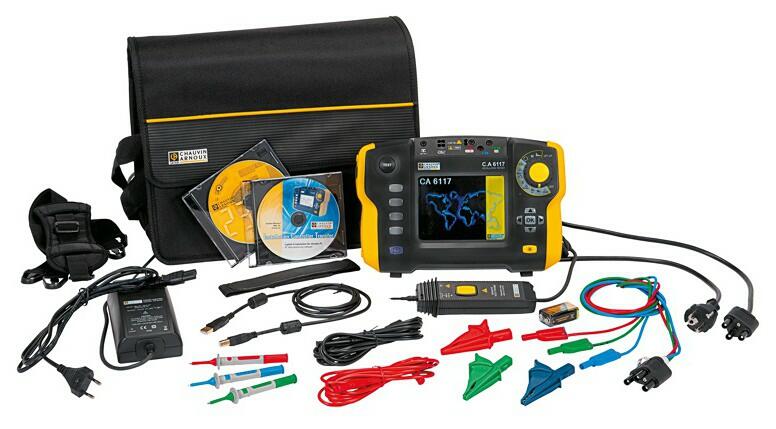

C.A 6117Tester C.A 6117, sonda s dálkovým ovládáním, měřicí kabel se zástrčkou, měřicí kabel třípramenný, 3 ks měřicí hroty, 3 ks krokosvorky, 2 ks měřicí vodiče, software ICT, USB kabel pro připojení k PC, brašna, poutko na ruku, sada HANDS-FREE, adaptér pro napájení a návod k obsluze
OBJ: P01.1454.60
EAN: 3760171418512
Záruka: 24 m.
Není skladem
na cestě 4 ks
52 170 Kč/ks
63 125,70 Kč s DPH
+-
Volitelné příslušenství k C.A 6117 - Multifunkční tester elektrických instalací
Převodník klešťový
MN77dodávka včetně návodu v českém jazyce
OBJ: P01.1204.60
EAN: 3663653000567
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 850 Kč/ks
8 288,50 Kč s DPH
+-
Převodník klešťový
C177dodávka včetně návodu
OBJ: P01.1203.35
EAN: 3663653000550
Záruka: 12 m.
Není skladem
Prověříme pro Vás
8 350 Kč/ks
10 103,50 Kč s DPH
+-
Převodník klešťový
C177Adodávka včetně návodu
OBJ: P01.1203.36
EAN: 3760171416952
Záruka: 12 m.
Skladem v GHV
skladem 5 ks
8 720 Kč/ks
10 551,20 Kč s DPH
+-
Sada měřicích hrotů
13243 ks svorek Astaco pro připojení do 16 A a 32 A zásuvek černá, 1 ks krokosvorka černá, 1 ks pouzdro
Zjistit více
Zjistit více
OBJ: AM.2146183
EAN: 0095969259163
Záruka: 12 m.
Skladem v GHV
skladem 3 ks
2 150 Kč/ks
2 601,50 Kč s DPH
+-
OBJ: AM.2743806
EAN: 0095969371681
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
3 350 Kč/ks
4 053,50 Kč s DPH
+-
OBJ: AM.2743850
EAN: 0095969371735
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
3 650 Kč/ks
4 416,50 Kč s DPH
+-
3P - 15 m souprava pro měření zemního odporu
OBJ: P01.1020.17
EAN: 3760171416945
Záruka: 12 m.
Skladem v GHV
skladem 7 ks
2 500 Kč/ks
3 025 Kč s DPH
+-
3P - 50 m souprava pro měření zemního odporu
Cívka 50 m červená (H), cívka 50 m modrá (S), naviják 10 m zelená (E), 2 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, brašna Standard
OBJ: P01.1020.21
EAN: 3760171412152
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 720 Kč/ks
8 131,20 Kč s DPH
+-
3P - 100 m souprava pro měření zemního odporu
Cívka 100 m červená (H), cívka 100 m modrá (S), naviják 10 m zelená (E), 2 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, brašna Standard
OBJ: P01.1020.22
EAN: 3760171412169
Záruka: 12 m.
Není skladem
Prověříme pro Vás
8 850 Kč/ks
10 708,50 Kč s DPH
+-
Popis výrobku
Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.

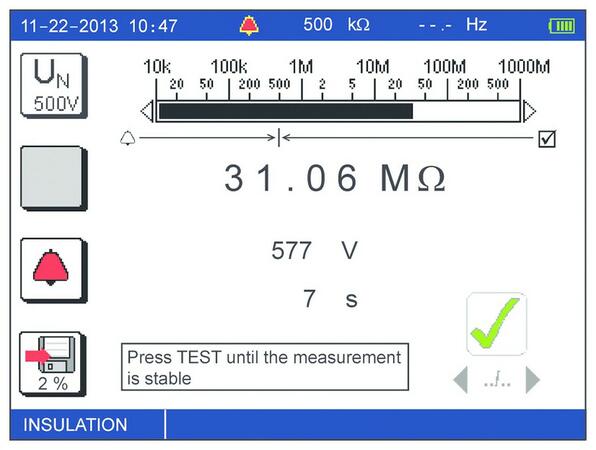

Měření izolačních odporů
- Měření do hodnoty 2 GΩ
- Měření napětím 50, 100, 250, 500 a 1000 V
Měření proudových chráničů
- Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
- Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní, typ A, AC a B
- Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta
Měření uzemnění

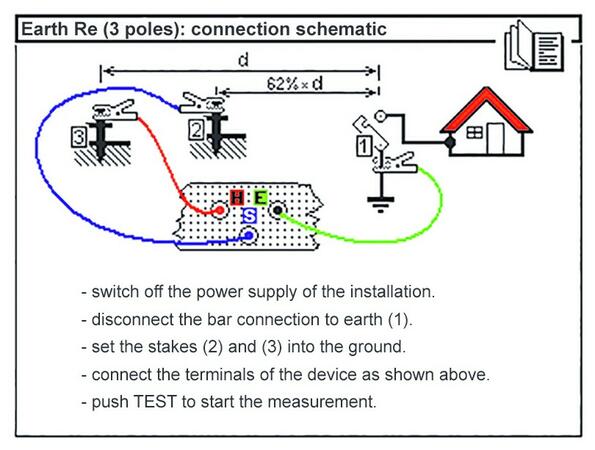

- Měření pomocí 3 sond (metoda 62 %) v soustavách bez napětí
- Zobrazení induktivní složky
- Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
- Měření celkového zemního odporu soustavy
Měření impedance smyčky
- Zobrazení odporové a induktivní složky
- Měření vnitřního odporu sítě L-N, L-L (Zi)
- Měření impedance smyčky L-PE (Zs)
- Nastavitelná hodnota proudu 6, 9, 12 mA a 7,5 A
- Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče
Měření napětí, proudu, kmitočtu a odporu
- Zobrazení průběhu napětí a proudu (osciloskop)
- Měření napětí do 550 V AC/DC
- Měření proudů pomocí kleští
- Měření kmitočtu DC/15,3 až 500 Hz
Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)
- Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
- FFT analýza do 50 harmonické U a I, výpočet THD
Měření propojení (test propojení)
- Měření propojení proudem 12 a 200 mA
Měření sledu fází
Technické údaje
Parametry
| Měření napětí |  Ano |
|---|---|
| Měření proudu | Ano |
| Měření kmitočtu | Ano |
| Izolační odpor testovací napětí | 50 V 100 V 250 V 500 V 1000 V |
| Izolační odpor test. napětí | 50 V … 1 kV |
| Izolační odpor | 10 kΩ … 2 GΩ |
| Impedance smyčky | Ano |
| Impedance smyčky | 0,1 Ω … 3,999 kΩ |
| Vnitřní odpor sítě | 0,1 Ω … 3,999 kΩ |
| Výpočet zkratového proudu | 0,1 A … 6 kA |
| Selektivní měření | Ano |
| Malé odpory | Ano |
| Malé odpory | 10 mΩ … 39,99 Ω |
| Test. proud | 0,2 A |
| Zemní odpory | Ano |
| Měření zemních odporů | 0,5 Ω … 15 kΩ |
| Měření pomocí zemních sond | Ano |
| Selektivní měření s proud. sondou | Ano |
| Proudové chrániče | Ano |
| Typ testovaných proudových chráničů | AC, AC/S, A, A/S, B, B/S |
| Jmenovitý vybavovací proud | 10, 30, 100, 300, 500, 650, 1000 mA |
| Nastavení násobku | 1/2, 1, 2, 5 |
| Měření doby vybavení | Ano |
| Měření vybavovacího proudu | Ano |
| Měření dotykového napětí | Ano |
| Indikace sledu fází | Ano |
| Další funkce | Měření výkonu, harmonická analýza, osciloskop. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci. |
| Paměť | Ano |
| Interní paměť | 4000 měření |
| Rozhraní | Ano |
| Typ rozhraní | USB |
| Elektrická bezpečnost CAT | 4 |
| Stupeň krytí IP | 53 |
| Dobíjecí baterie | Ano |

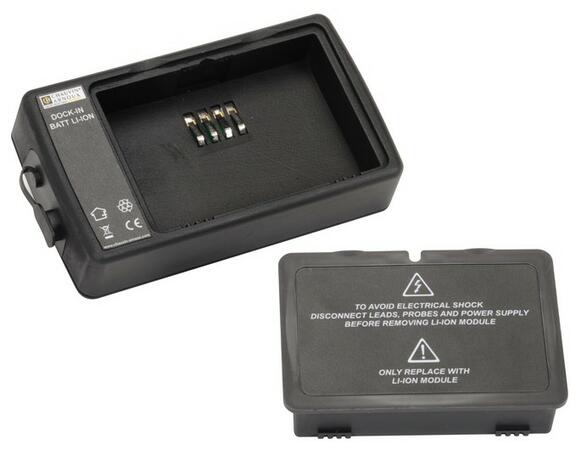

| Napájení | Li-Ion 10,8 V, 5,8Ah |
| Hmotnost | 2,2 kg |
| Rozměry | 280 x 190 x 128 mm |
