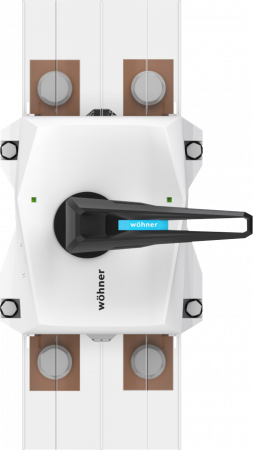

Capus® Panel DC
Kompaktní dvoupólový DC odpínač 400A nebo 500A do 1500V DC dle norem ICE 60947-3 (DC-PV1, DC-PV2, DC-21B, DC-22B) nebo UL98B.
Cena od 4 228 Kč
od 5 115,88 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (4)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Capus® Panel DC (4)
Odpínač CAPUS®Panel
Capus Panel 400A IECpanelový DC odpínač dle IEC 60947-3;
jmenovitý proud Ie: 400 ADC;
jmenovité napětí Ue: 1500 VDC;
kategorie užití: DC-PV1; DC-PV2; DC-21B; DC-22B;
bez ovládací páky;
jmenovitý proud Ie: 400 ADC;
jmenovité napětí Ue: 1500 VDC;
kategorie užití: DC-PV1; DC-PV2; DC-21B; DC-22B;
bez ovládací páky;
OBJ: 23053.000
EAN: 4021267230531
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 345 Kč/ks
5 257,45 Kč s DPH
+-
Odpínač CAPUS®Panel
Capus Panel 400A ULpanelový DC odpínač dle UL 98B;
jmenovitý proud Ie: 400 ADC;
jmenovité napětí Ue: 1500 VDC;
bez ovládací páky;
jmenovitý proud Ie: 400 ADC;
jmenovité napětí Ue: 1500 VDC;
bez ovládací páky;
OBJ: 23051.000
EAN: 4021267230517
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 185 Kč/ks
9 903,85 Kč s DPH
+-
Odpínač CAPUS®Panel
Capus Panel 500A IECpanelový DC odpínač dle IEC 60947-3;
jmenovitý proud Ie: 500 ADC;
jmenovité napětí Ue: 1500 VDC;
kategorie užití: DC-PV1; DC-PV2; DC-21B; DC-22B;
bez ovládací páky;
jmenovitý proud Ie: 500 ADC;
jmenovité napětí Ue: 1500 VDC;
kategorie užití: DC-PV1; DC-PV2; DC-21B; DC-22B;
bez ovládací páky;
OBJ: 23052.000
EAN: 4021267230524
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 228 Kč/ks
5 115,88 Kč s DPH
+-
Odpínač CAPUS®Panel
Capus Panel 500A ULpanelový DC odpínač dle UL 98B;
jmenovitý proud Ie: 500 ADC;
jmenovité napětí Ue: 1500 VDC;
bez ovládací páky;
jmenovitý proud Ie: 500 ADC;
jmenovité napětí Ue: 1500 VDC;
bez ovládací páky;
OBJ: 23050.000
EAN: 4021267230500
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 952 Kč/ks
9 621,92 Kč s DPH
+-
Volitelné příslušenství k Capus® Panel DC
Příslušenství

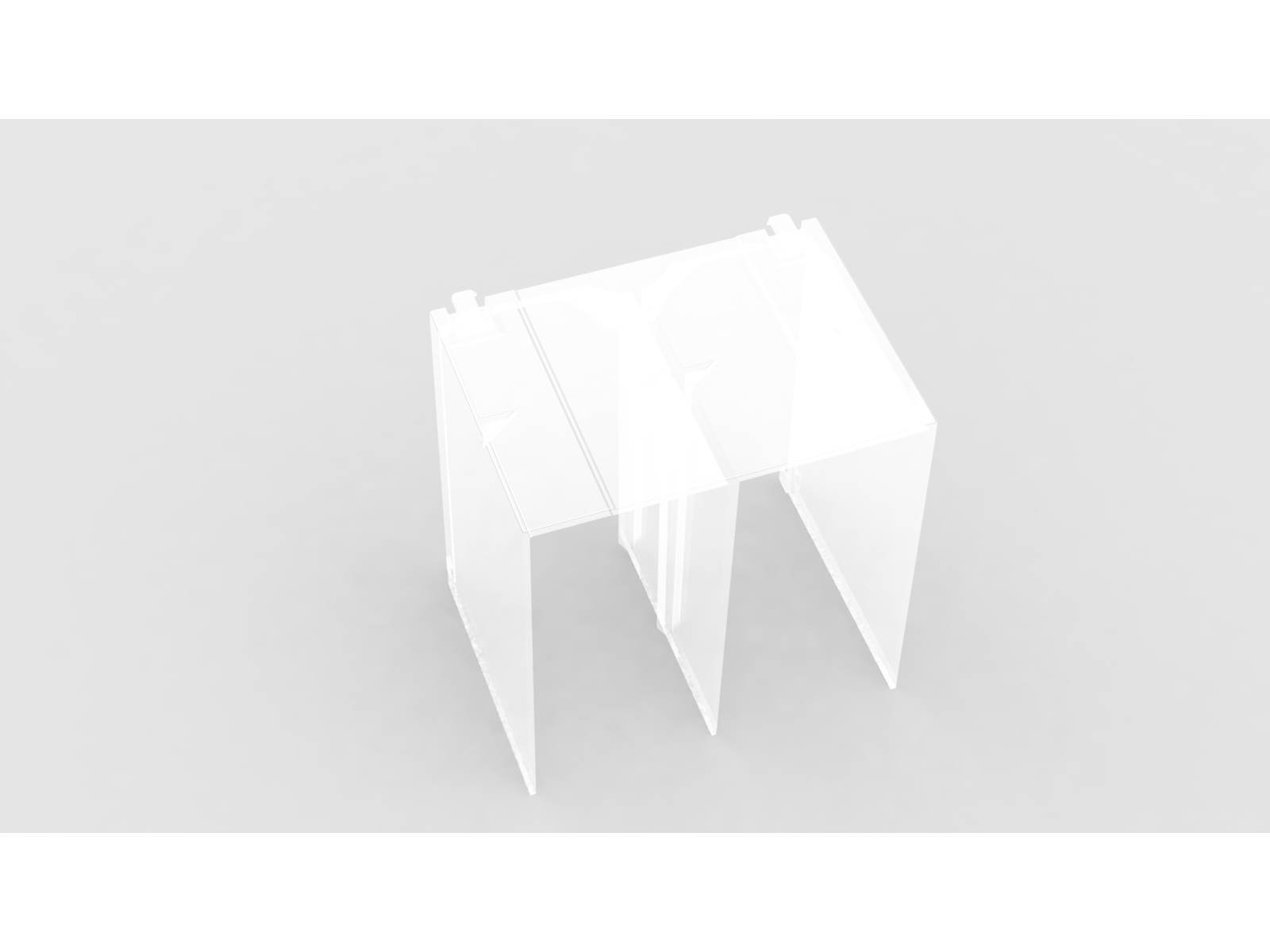

Kryt pro Capus Panel DCplastový 2-pólový kryt
OBJ: 23961.000
Záruka: 24 m.
Není skladem
Prověříme pro Vás
111 Kč/ks
134,31 Kč s DPH
+-
Příslušenství

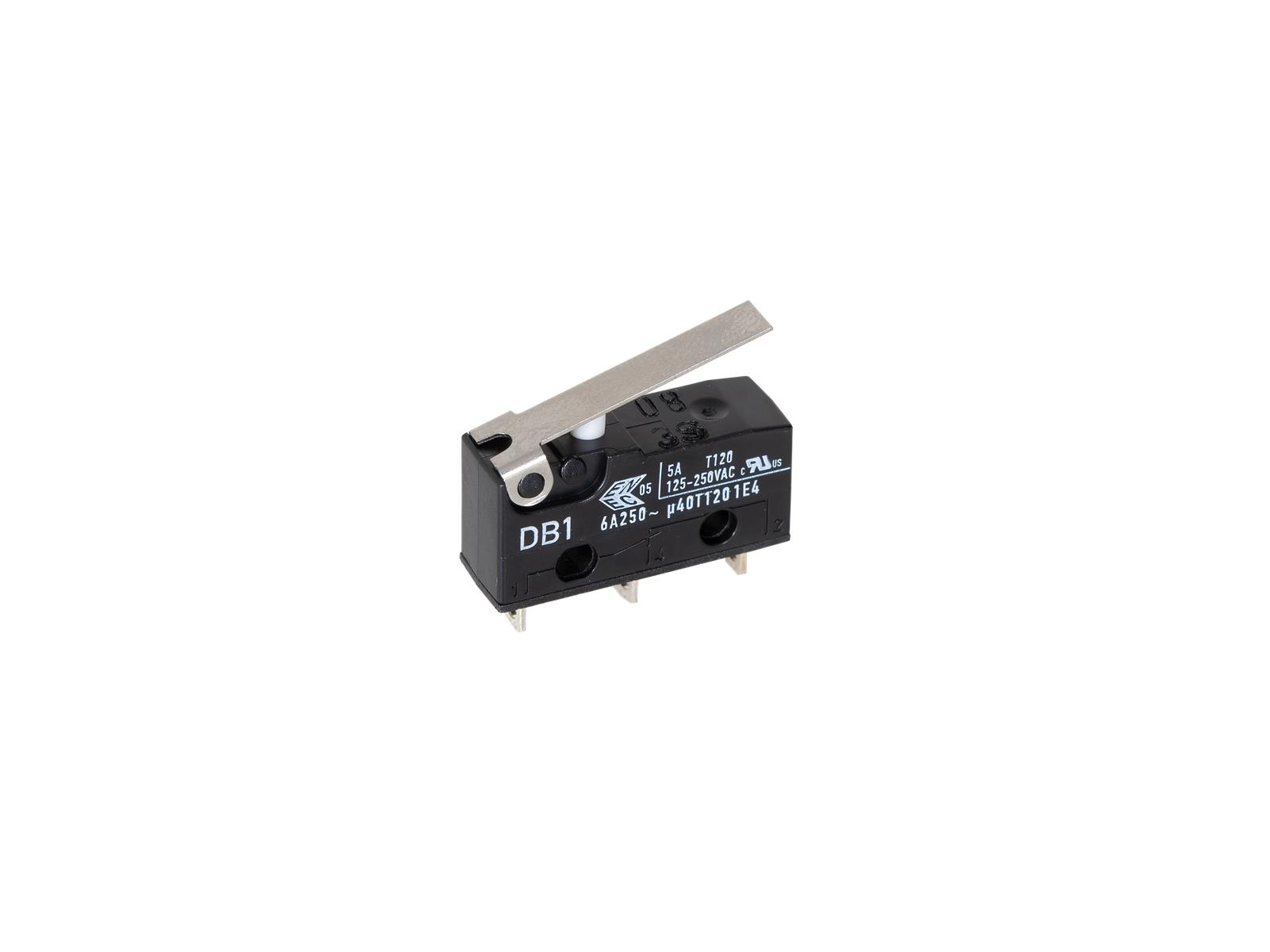

Snímač polohy pákypřídavný spínač pro Capus DC;
1 NC + 1 NO kontakt;
připojení FASTON 6,3 x 0,8;
1 NC + 1 NO kontakt;
připojení FASTON 6,3 x 0,8;
OBJ: 23962.000
EAN: 4021267239626
Záruka: 24 m.
Není skladem
Prověříme pro Vás
452 Kč/ks
546,92 Kč s DPH
+-
Příslušenství

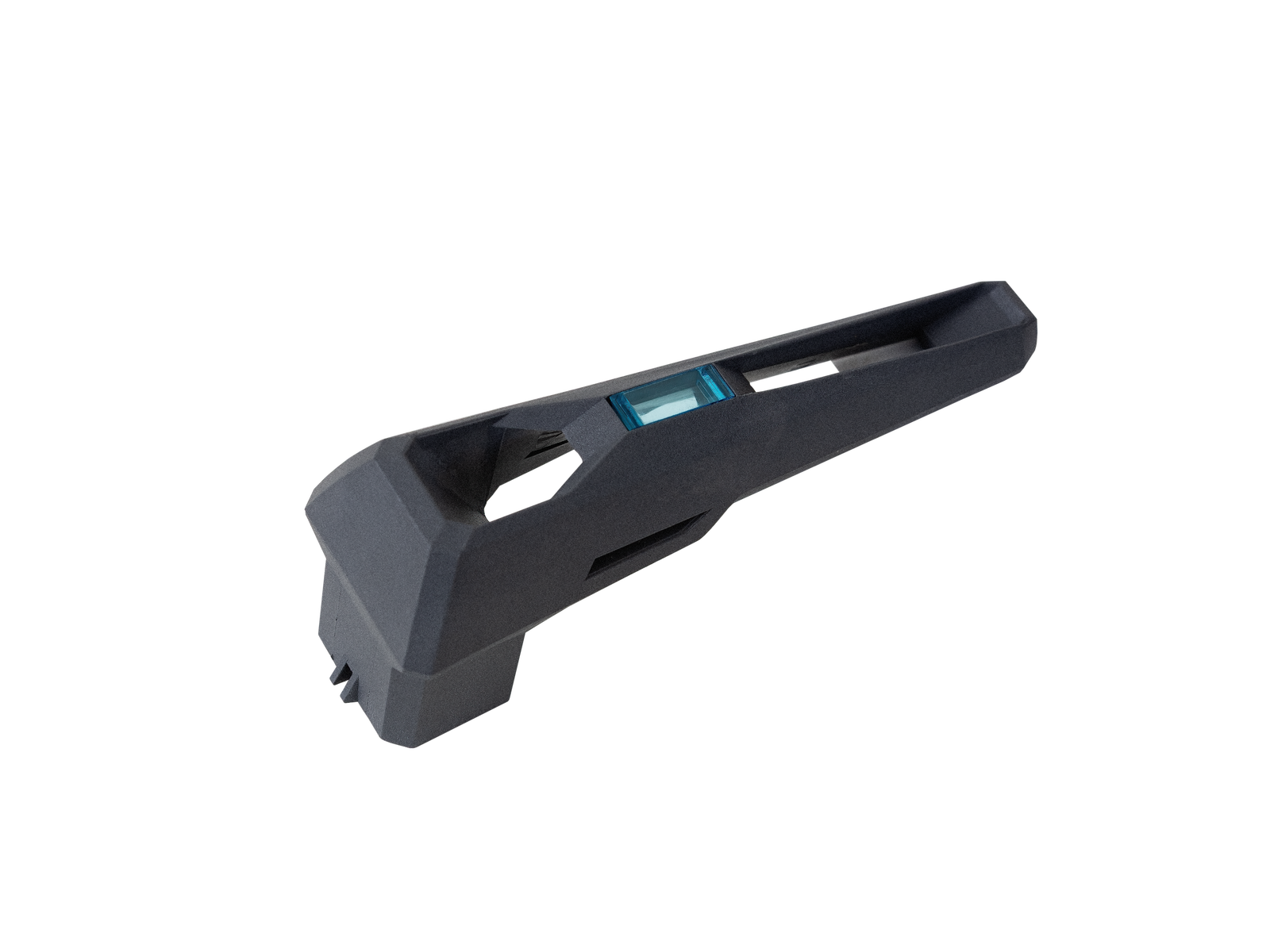

Ovládací pákaovládací páka pro přímé připojení k CAPUS DC;
grafitově šedá;
grafitově šedá;
OBJ: 23964.000
EAN: 4021267239657
Záruka: 24 m.
Není skladem
Prověříme pro Vás
153 Kč/ks
185,13 Kč s DPH
+-
Příslušenství

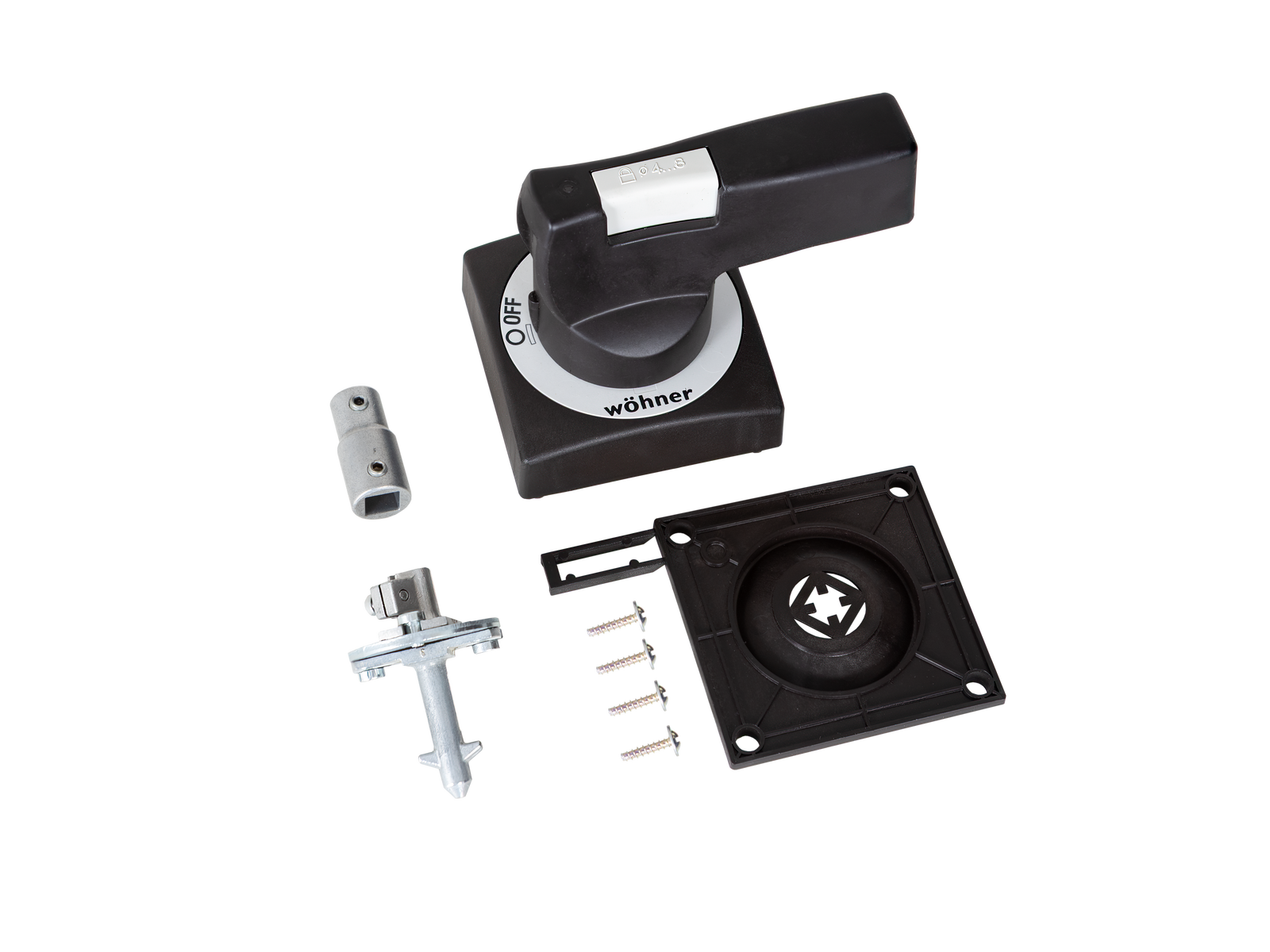

Ovládací páka do dveříovládací páka do dveří pro Capus DC;
včetně rotační spojky;
uzamykatelná;
včetně rotační spojky;
uzamykatelná;
OBJ: 23965.000
EAN: 4021267239657
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 473 Kč/ks
2 992,33 Kč s DPH
+-
Popis výrobku
Minimalistický odpínač stejnosměrného proudu s nadčasovým designem pro průmyslové a fotovoltaické aplikace. Zařízení je dodáváno bez ovládací páky!
- kompaktní - nejmenší DC odpínač na trhu
- robusní - zkratová odolnost 40 kA
- bezpečný - až 500 A při 1500 VDC
- flexibilní - s externí klikou s krytím IP66 a NEMA 4
- kategorie užití dle IEC:
- DC-PV1
- DC-PV2
- DC-21B
- DC-22B
Technické údaje
| Platná norma | IEC 60947-3 | UL 98B | ||
| Objednací číslo | 23053.000 | 23052.000 | 23051.000 | 23050.000 |
| Jmenovitý proud Ie | 400 A | 500 A | 400 A | 500 A |
| Jmenovité napětí Ue | 1500 VDC | 1500 VDC | 1500 VDC | 1500 VDC |
| Zkratový proud Icc | 40 kA | 40 kA | 40 kA | 40 kA |
| Jištění | gPV 500 A | gPV 500 A | gPV 500 A | gPV 500 A |
| Kategorie užití DC-PV1 |
400 A |
500 A | - | - |
| Kategorie užití DC-PV2 | 400 A | 500 A | - | - |
| Kategorie užití DC-21B | 400 A | 500 A | - | - |
| Kategorie užití DC-22B | 400 A | 500 A | - | - |
| Počet operačních cyklů bez zatížení | 5000 | 5000 | 800 | 800 |
| Počet operačních cyklů se zátěží | 200 | 200 | 400 | 400 |
| Pracovní podmínky | - 25° až + 40° C | - 25° až + 40° C | - 25° až + 40° C | - 25° až + 40° C |
| Hmotnost | 2,86 kg | 2,96 kg | 2,86 kg | 2,96 kg |
| Připojovací šrouby | M10 | M12 | M10 | M12 |
