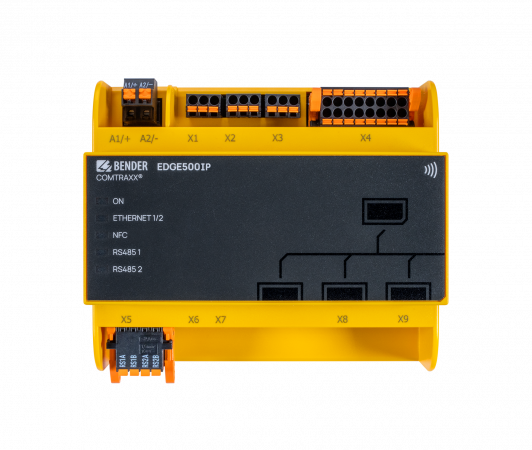

COMTRAXX® EDGE500IP - Monitor stavu s funkcí převodníku rozhraní pro integraci a poskytování dat zařízení Bender
Převodník rozhraní COMTRAXX EDGE500IP může převádět data mezi systémy Bender a TCP/IP pro dálkový přístup přes LAN, WAN nebo internet. Podpora zařízení připojených interní sběrnicí BMS přes BCOM, Modbus RTU nebo Modbus TCP.

Varianty k produktu COMTRAXX® EDGE500IP - Monitor stavu s funkcí převodníku rozhraní pro integraci a poskytování dat zařízení Bender (2)
Včetně funkčních modulů A, B a C
Popis výrobku
Vlastnosti
- Převodník rozhraní a monitor stavu pro systémy Bender
- Integrovaný převodník mezi systémy Bender a TCP/IP pro dálkový přístup přes LAN, WAN nebo internet
- Volitelný rozsah funkcí v rámci funkčních modulů
- Podpora zařízení připojených interní sběrnicí BMS přes BCOM, Modbus RTU nebo Modbus TCP
- Lze generovat individuální vizualizaci, která se zobrazuje prostřednictvím webového prohlížeče
Aplikace
- Optimální zobrazení a vizualizace stavů zařízení
- Monitorování a analýza zařízení Bender a kompatibilních zařízení třetích stran
- Přizpůsobený přehled systému díky široké škále možností
- Selektivní upozornění různých uživatelů v případě alarmů
- Použití profesionálních vizualizačních programů díky převodu na protokoly Modbus TCP, Modbus RTU, SNMP a MQTT
- Přehledné nastavení parametrů zařízení. Možnost ukládání, dokumentace a obnovení parametrů
- Uvedení do provozu a diagnostika systémů Bender
- Vzdálená diagnostika a údržba
Funkce
Základní zařízení (bez funkčních modulů)
- Monitor stavu s webovým rozhraním
- Rozhraní pro integraci zařízení
- Interní sběrnice BMS (max. 150 zařízení)
- BCOM (max. 255 zařízení)
- Modbus RTU a Modbus TCP (max. 247 zařízení)
- Převodník do Modbus TCP: Čtení nejnovějších naměřených hodnot, stavových/alarmových zpráv z adres 1…5
příslušného rozhraní přes Modbus TCP - Převodník do Modbus RTU: Čtení nejnovějších naměřených hodnot, stavových/alarmových zpráv z adres 1…5
interního rozhraní BMS přes Modbus RTU - 2 oddělená ethernetová rozhraní s 10 Mbit/s | 100 Mbit/s | 1 Gbit/s pro vzdálený přístup přes LAN, WAN nebo
internet. S možností nastavení individuálních síťových parametrů. BCOM přístroje jsou dostupné pouze na
portu ETH1 - Nastavení parametrů a konfigurace univerzálních zařízení EDGE500…
- Časová synchronizace pro všechna propojená zařízení
- Do systému lze integrovat 10 datových bodů ze zařízení třetích stran (přes Modbus RTU nebo Modbus TCP)
- 8 digitálních vstupů
- 3 výstupy relé
Funkční modul A – Rozhraní
- Čtení nejnovějších naměřených hodnot, stavových a alarmových zpráv ze všech přiřazených zařízení.
Jednotný přístup ke všem přiřazeným zařízením přes Modbus TCP přes integrovaný server. Monitorování
výpadku zařízení - Čtení nejnovějších naměřených hodnot, stavových a alarmových zpráv ze všech přiřazených zařízení BMS přes
rozhraní Modbus RTU - Jednotný přístup ke všem přiřazeným zařízením přes Modbus RTU
- Řídicí příkazy: Z externí aplikace (např. vizualizačního softwaru nebo PLC) lze odesílat příkazy do zařízení BMS
přes Modbus TCP nebo Modbus RTU - Přístup k alarmům a naměřeným hodnotám přes SNMP (V1, V2c nebo V3). Podporovány jsou SNMP trapy
- Alarmy a naměřené hodnoty jsou poskytovány přes MQTT.
- Do systému lze integrovat 2000 datových bodů ze zařízení třetích stran (Modbus RTU nebo Modbus TCP)
Funkční modul B – Modbus/TCP převodník
- Zobrazení aktuálních naměřených hodnot, provozních/výstražných hlášení a parametrů v přehledu systému
- Paměť historie (20 000 záznamů)
- Datový záznamník, volně parametrizovatelný (30 x 10 000 záznamů)
- Přiřazení individuálních textů pro zařízení, kanály (měřicí body) a výstrahy
- Sledování poruch zařízení
- E-mailové upozornění na alarmy a systémové chyby různým uživatelům
- Vytvoření dokumentace zařízení pro každé zařízení v systému včetně všech parametrů a naměřených hodnot
souvisejících se zařízením, jakož i informací o zařízení, jako je sériové číslo a verze softwaru - Vytvoření systémové dokumentace všech zařízení v systému najednou
- Rychlé a snadné nastavení parametrů všech zařízení přiřazených k bráně pomocí webového prohlížeče
- Vytváření a obnovování záloh zařízení pro všechna zařízení v systému
Funkční modul C – Vizualizace
- Rychlá a snadná vizualizace systému. Integrovaný editor poskytuje přístup k celé řadě widgetů a funkcí
- Zobrazení až na 50 přehledových stránkách, kde lze například vložit plány místností. Navigace v rámci
těchto přehledových stránek je možná - Přístup ke všem naměřeným hodnotám, které jsou k dispozici v systému
- Tlačítka a posuvníky lze použít k odesílání testovacích a resetovacích příkazů BMS, stejně jako k ovládání
externích zařízení přes Modbus TCP
Technické údaje
Izolace dle IEC 60664-1 / IEC 60664-3 | |
Jmenovité izolační napětí | AC 50 V |
---|---|
Kategorie přepětí | II |
Stupeň znečištění | 2 |
Ochranné oddělení (zesílenou izolací) mezi | (A1/+, A2/-) - [(X1), (X2), (X3), (X5)] |
Napájecí napětí | |
Napájecí napětí US | DC 24 V |
---|---|
Běžná vlastní spotřeba | ≤ 3,5 W |
Max. vlastní spotřeba | ≤ 10,5 W |
LED signalizace | |
ON | indikace provozu |
---|---|
ETHERNET 1/2 | datový provoz ETH1…2 |
NFC | v přípravě |
RS485 1 | Datový provoz RS-485 rozhraní 1 |
RS485 2 | Datový provoz RS-485 rozhraní 2 |
Paměť | |
Konfigurace e-mailu a monitorování chyb zařízení (funkční modul B) | max. 250 záznamů |
---|---|
Individuální popisy (funkční modul B) | neomezený počet textů, každý o 100 znacích |
Počet datových bodů pro "zařízení třetích stran" na Modbus TCP a Modbus RTU | 50 |
Počet záznamníků (funkční modul B) | 30 |
Počet datových bodů na záznam dat v každém záznamníku (funkční modul B) | 10 000 |
Počet záznamů historie událostí (funkční modul B) | 20 000 |
Vizualizace (funkční modul C) | |
Počet stránek | 50 |
---|---|
Velikost obrázků na pozadí | max. 3 MB |
Rozhraní RJ45 (X6…7) | |
Ethernet | |
---|---|
Port | 2x RJ45 |
Přenosová rychlost | 10/100 Mbit/s, autodetekce |
HTTP režim | HTTP/HTTPS (HTTP)* |
DHCP | zapnutý/vypnutý (vypnutý)* |
toff (DHCP) | 5...60 s (30 s)* |
IP adresy |
První IP adresa: volně nastavitelná nnn.nnn.nnn.nnn Druhá pevná IP adresa (např. pro uvedení do provozu) |
Maska podstítě | nnn.nnn.nnn.nnn (255.255.0.0)* |
Protokoly (závislé na vybraném funkčním modulu) | TCP/ IP, Modbus TCP, Modbus RTU, MQTT, DHCP, SMTP, NTP |
BCOM | |
Rozhraní/protokol | ETH1/BCOM |
BCOM název systému | (SYSTEM)* |
BCOM podsíť adres | 1…255 (1)* |
BCOM adresa zařízení | 0…255 (0)* |
Modbus TCP | |
Rozhraní/protokol | ETH1…2/Modbus TCP |
Pracovní režim | Klient pro přiřazená zařízení Bender a „zařízení třetích stran“ |
Pracovní režim | server pro přístup k procesu zpracování a pro kontrolní příkazy Modbus |
Počet současných přístrojů a klientů | max. 25 |
Formát Bender Modbus | V1, V2 (V2)* |
Rozhraní RJ45 (X6…7) | |
SNMP | |
Rozhraní/protokol | ETH1…2 / SNMP |
Verze | 1, 2c, 3 |
Podporovaná zařízení | lze dotazovat všechna zařízení/kanály, žádná omezení |
Podpora Trap | |
MQTT | |
Rozhraní/protokol | ETH1…2 / MQTT |
Pracovní režim | Vydavatel (poskytuje data pro prodejce) |
Sloty pro přenos naměřených hodnot | 255 |
BMS Sběrnice | |
Rozhraní/protokol | RS-485/BMS interní |
Pracovní režim | master/slave (master)* |
Přenosová rychlost | 9,6 kBaud |
Délka kabelu | ≤1 200 m |
Doporučený kabel | CAT6/CAT7 min. AWG23 stíněný (jedna strana stínění připojená k PE) |
Alternativní kabel | J-Y(St)Y min. 2x0.8, kroucený pár |
Připojení | X5 (RS2A, RS2B) |
Typ připojení | viz připojení "pružinové svorky B" |
Zakončovací odpor | 120 Ω (0,25 W), lze zapnout pomocí softwaru COMTRAXX® |
Adresa zařízení, BMS sběrnice interní | 1…150 (1)* |
Modbus RTU | |
Rozhraní/protokol | RS-485/Modbus RTU |
Pracovní režim | master/slave (master)* |
Přenosová rychlost | 9,6…57,6 kBaud |
Délka kabelu |
V závislosti na přenosové rychlosti 9,6 kBaud < 1200 m |
Doporučený kabel | CAT6/CAT7 min. AWG23 stíněný (jedna strana stínění připojená k PE) |
Alternativní kabel | J-Y(St)Y min. 2x0.8, kroucený pár |
Připojení | X5 (RS1A, RS1B) |
Typ připojení | viz připojení “pružinové svorky B” |
Zakončovací odpor | 120 Ω (0,25 W), lze zapnout pomocí softwaru COMTRAXX® |
Podporované Modbus RTU slave adresy | 2…247 |
Rozhraní USB (X8…9) | |
Počet | 2 |
Typ připojení | USB-C |
Pracovní režim | USB-2.0-Host (5 V, 500 mA) |
Datová rychlost | 480 Mbit/s |
Délka kabelu | < 3 m |
Digitální vstupy (X4) | |
Počet | 8 |
Galvanicky oddělené | |
Max. délka kabelu | < 1000 m |
Pracovní režim | Volitelné pro každý vstup: aktivní vysoká úroveň nebo aktivní nízká úroveň |
Tovární nastavení | vysoce aktivní |
Rozsah napětí (vysoké) | DC 12…30 V |
Rozsah napětí (nízké) | DC 0…2 V |
Max. proud na kanál | (při AC/DC 30 V) 8 mA |
Připojovací zásuvný terminál | (1-1) (2-2) (3-3) … (8-8) |
Přepínací prvky (X1…3) | |
Pro UL aplikace: Zamýšlené použití | Relé pro všeobecné použití |
Počet přepínacích kontaktů | 3 |
Napětí připojené k relé | SELV |
Jmenovité provozní napětí | DC 24 V |
Jmenovitý provozní proud | 8 A |
Princip činnosti | N/C provoz / N/O provoz |
Funkce | Programovatelná |
Elektrická odolnost za jmenovitých provozních podmínek | 10 000 provozních cyklů |
Minimální zatížení kontaktu (referenční specifikace výrobce relé) | 10 mA / 12 V DC |
Připojení zásuvné svorky | K1 NO | K1 COM | K1 NC K2 NO | K2 COM | K2 NC K3 NO | K3 COM | K3 NC |
Všeobecná data | |
Pracovní režim | trvalý provoz |
---|---|
Montáž | orientovaný na přední část, chladící otvory musí být větrané vertikálně |
Stupeň krytí vnitřních součástí/svorek (IEC 60529) | IP30/IP20 |
Montáž na DIN lištu podle | IEC 60715 |
Uchycení pomocí šroubů | 3 x M4 |
Typ pouzdra | J460 |
Materiál pouzdra | polykarbonát |
Třída hořlavosti | UL94V-0 |
Rozměry (Š x V x H) | 107,5 x 93 x 62,9 mm |
Hmotnost | ≤ 240 g |
()* Tovární nastavení
