Profilové přípojnice jako bezpečný základ rozvodu vysokých proudů v průmyslových rozváděčích

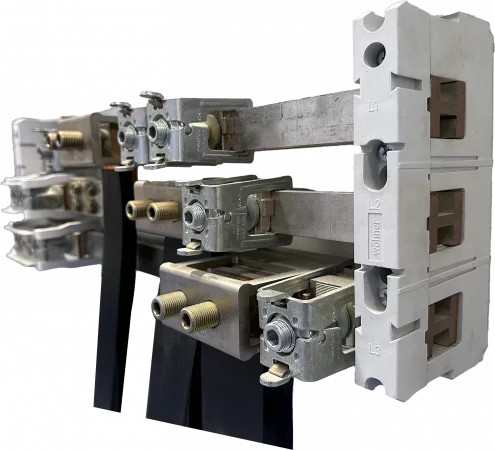

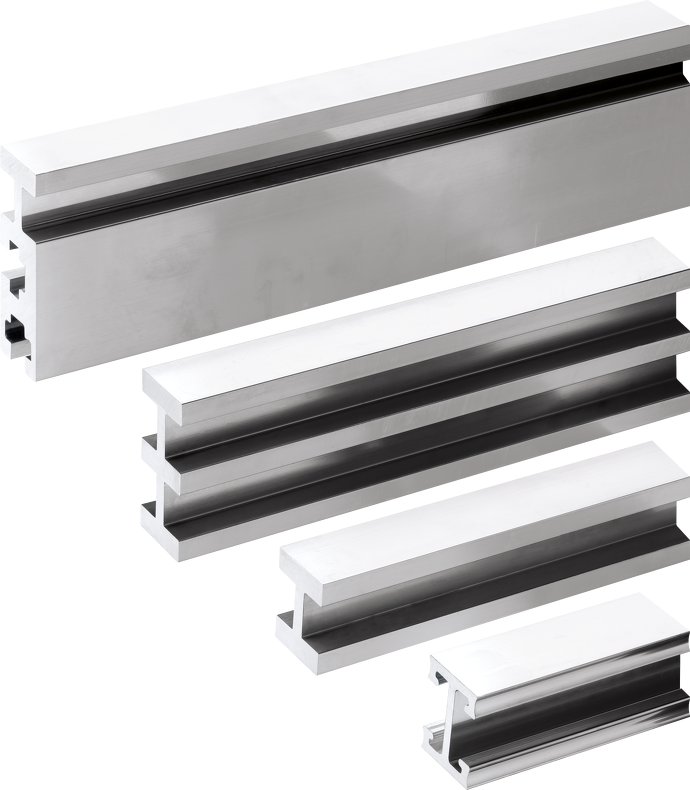

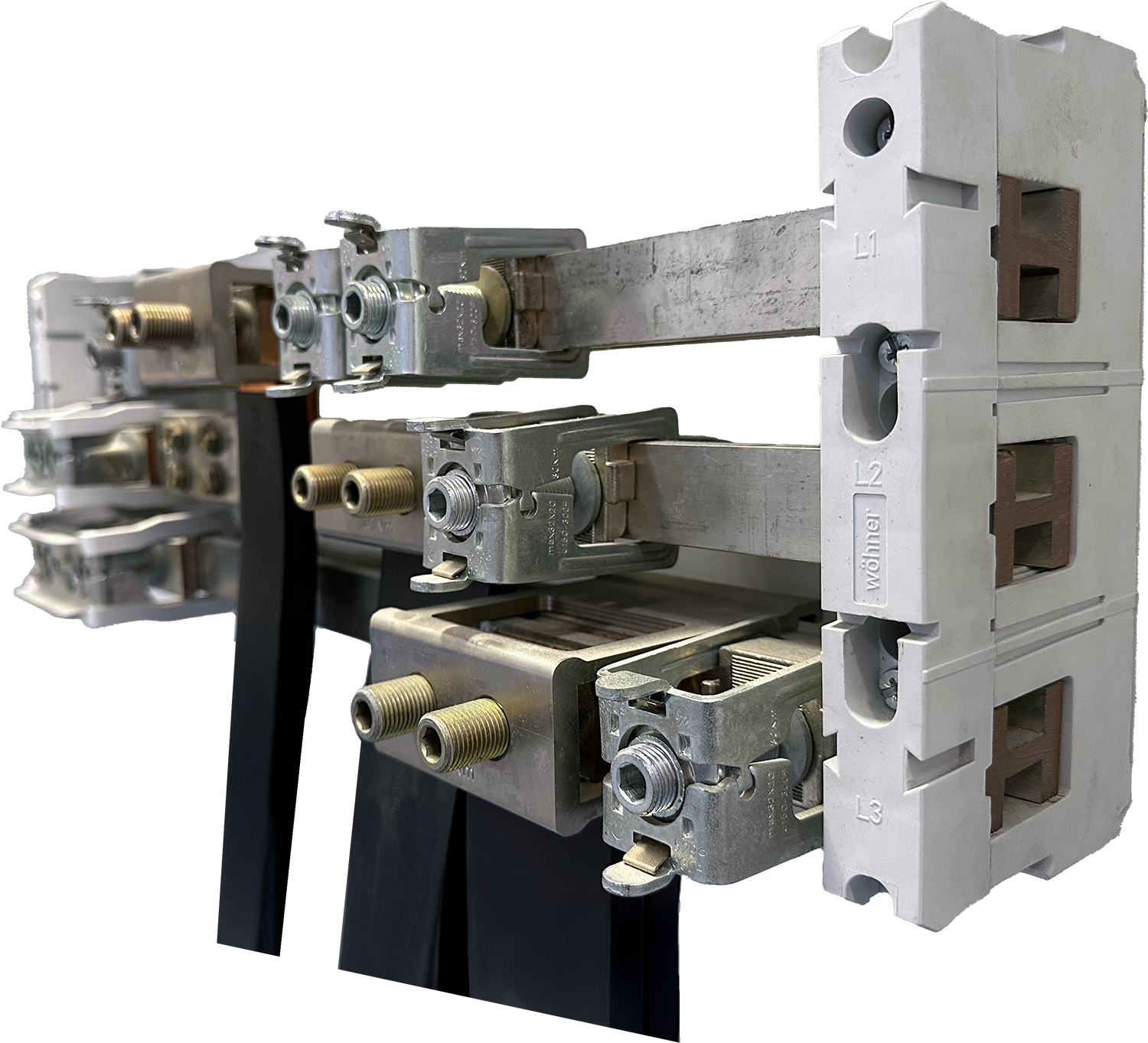

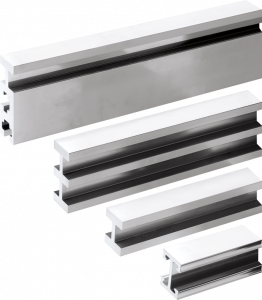

V této oblasti je osvědčeným řešením přípojnicový systém 60Classic s roztečí přípojnic 60 mm, který umožňuje přehledný a systematický návrh výkonových rozvodů. V rámci tohoto systému jsou k dispozici ploché i profilové přípojnice typů H, HH a TCC, navržené pro přenos proudů až do 2800 A bez nutnosti skládání několika plochých přípojnic paralelně. Profilovaný tvar těchto přípojnic vychází z konstrukce nosníků typu „H“ a přináší vyšší mechanickou tuhost, lepší odvod tepla a menší průhyby při vysokém proudovém zatížení. Výsledkem je kompaktnější, přehlednější a provozně stabilní řešení rozvodu energie.

V praxi se však stále často setkáváme se snahou nahradit jednu profilovou přípojnici dvojicí plochých pásů, například 2× 30×10 mm, zapojených paralelně. Na první pohled se může jednat o levnější řešení, z technického hlediska však přináší řadu problémů. Paralelní ploché přípojnice se vzájemně tepelně ovlivňují, proud se mezi nimi nemusí rozdělovat rovnoměrně a jejich chlazení je méně účinné. To vede ke zvýšenému oteplení a zkrácení životnosti nejen samotných přípojnic, ale i připojených přístrojů. Významným faktorem jsou také dynamické síly při zkratových stavech, které kladou vysoké nároky na mechanické kotvení a stabilitu spojů. Profilové přípojnice díky svému tvaru tyto jevy zvládají výrazně lépe a poskytují vyšší bezpečnostní rezervu.

Důležitou součástí návrhu rozváděčů je také podpora projekce a konstrukce. Návrh přípojnicového systému dnes nemusí být otázkou odhadu nebo kompromisu. Na základě projektových podkladů nebo technické konzultace jsme schopni připravit vizualizaci rozváděče s navrženým řešením přípojnicového systému Wöhner, včetně stanovení jmenovitého proudu a napětí, výpočtu ztrátových výkonů a ověření zkratové odolnosti, včetně spočítané hodnoty I_pk. Součástí těchto podkladů může být také rozpis materiálu do výkazu výměr a produktová data sloužící jako podklad pro design verification dle ČSN EN 61439-1, využitelná přímo při konstrukci a výrobě rozváděčů.

Profilové přípojnice tak nepředstavují nadstandardní prvek, ale praktický základ bezpečného a dlouhodobě spolehlivého rozvodu energie. V průmyslových aplikacích s vysokými proudy a vysokými nároky na dostupnost technologií se jedná o řešení, které přináší technickou jistotu po celou dobu životnosti rozváděče.
