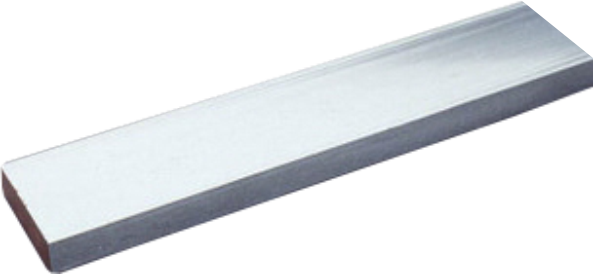

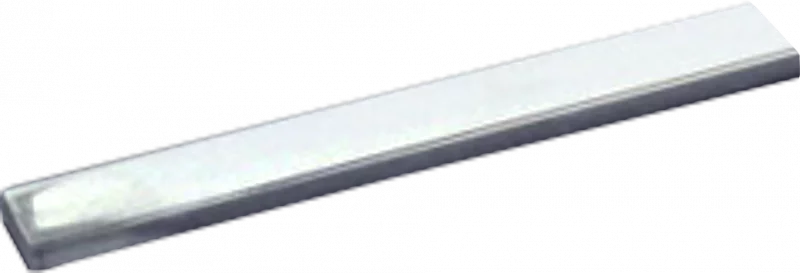

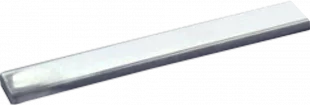

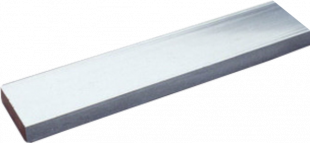

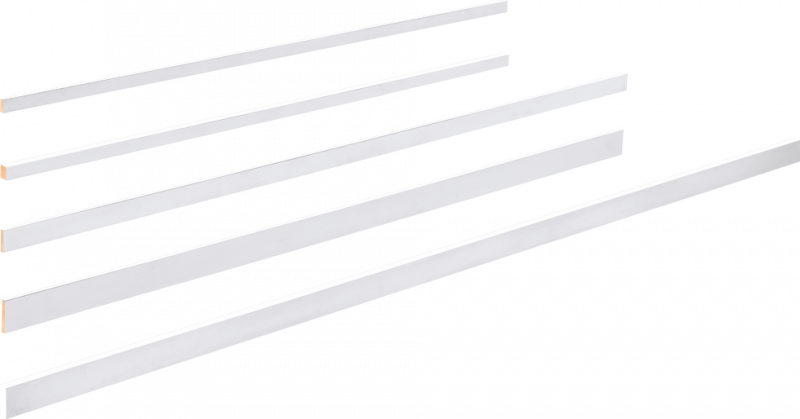

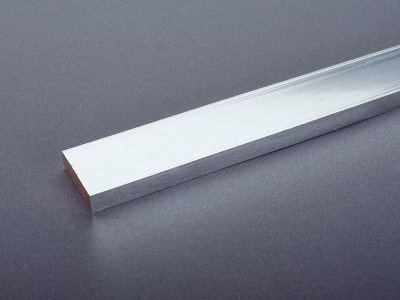

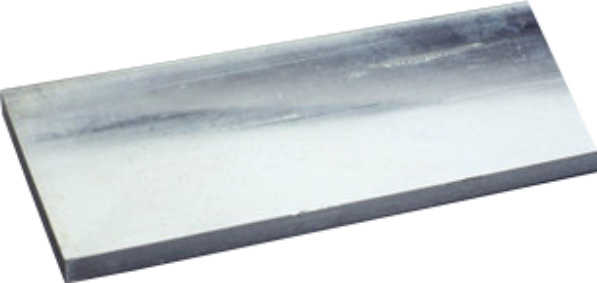

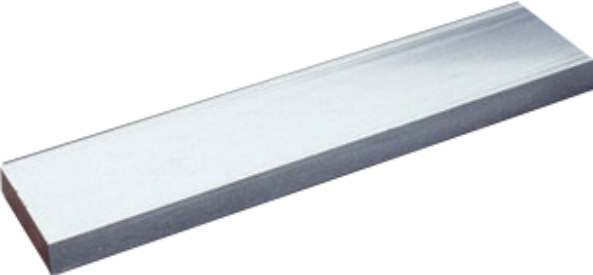

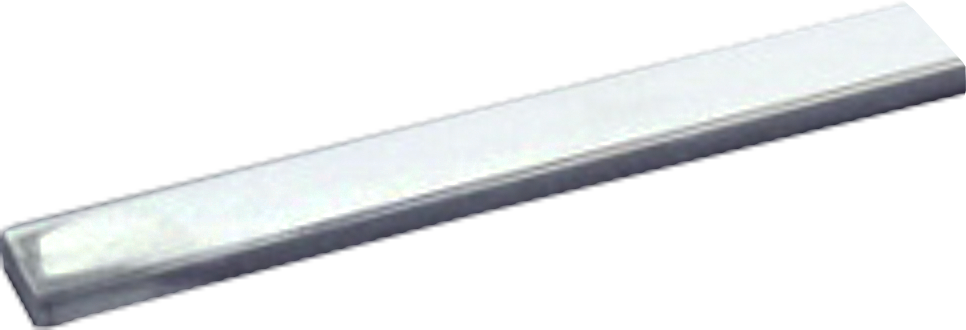

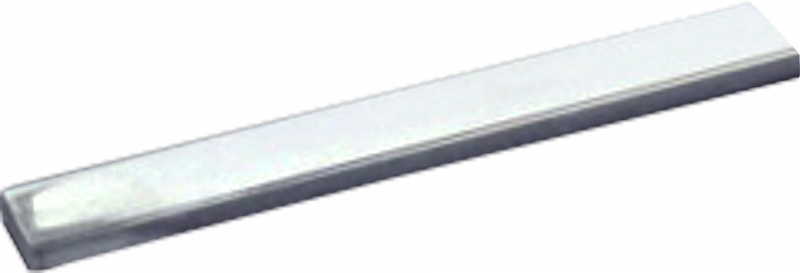

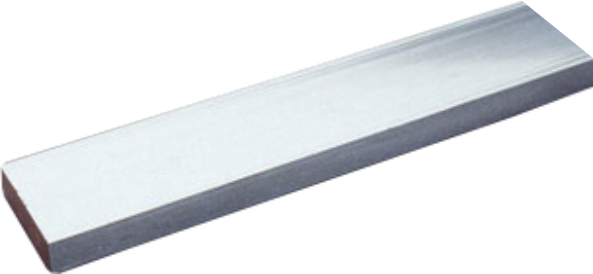

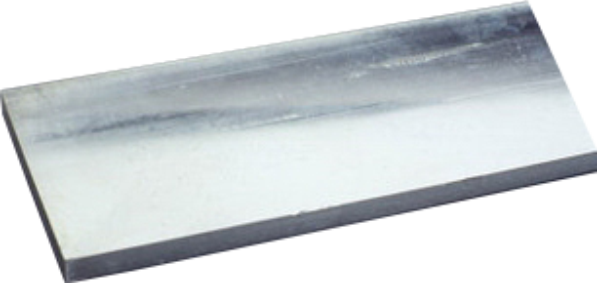

Ploché měděné přípojnice
Standardní, ploché, pocínované přípojnice, které mají vyšší el. vodivost a zaručují delší životnost.
Dotaz na produktPorovnat
Varianty k produktu Ploché měděné přípojnice (16)
Volitelné příslušenství k Ploché měděné přípojnice
Pro přípojnice: 12 - 30 x 5 mm;
Pro přípojnice: 12 - 30 x 10 mm;
Zjistit více

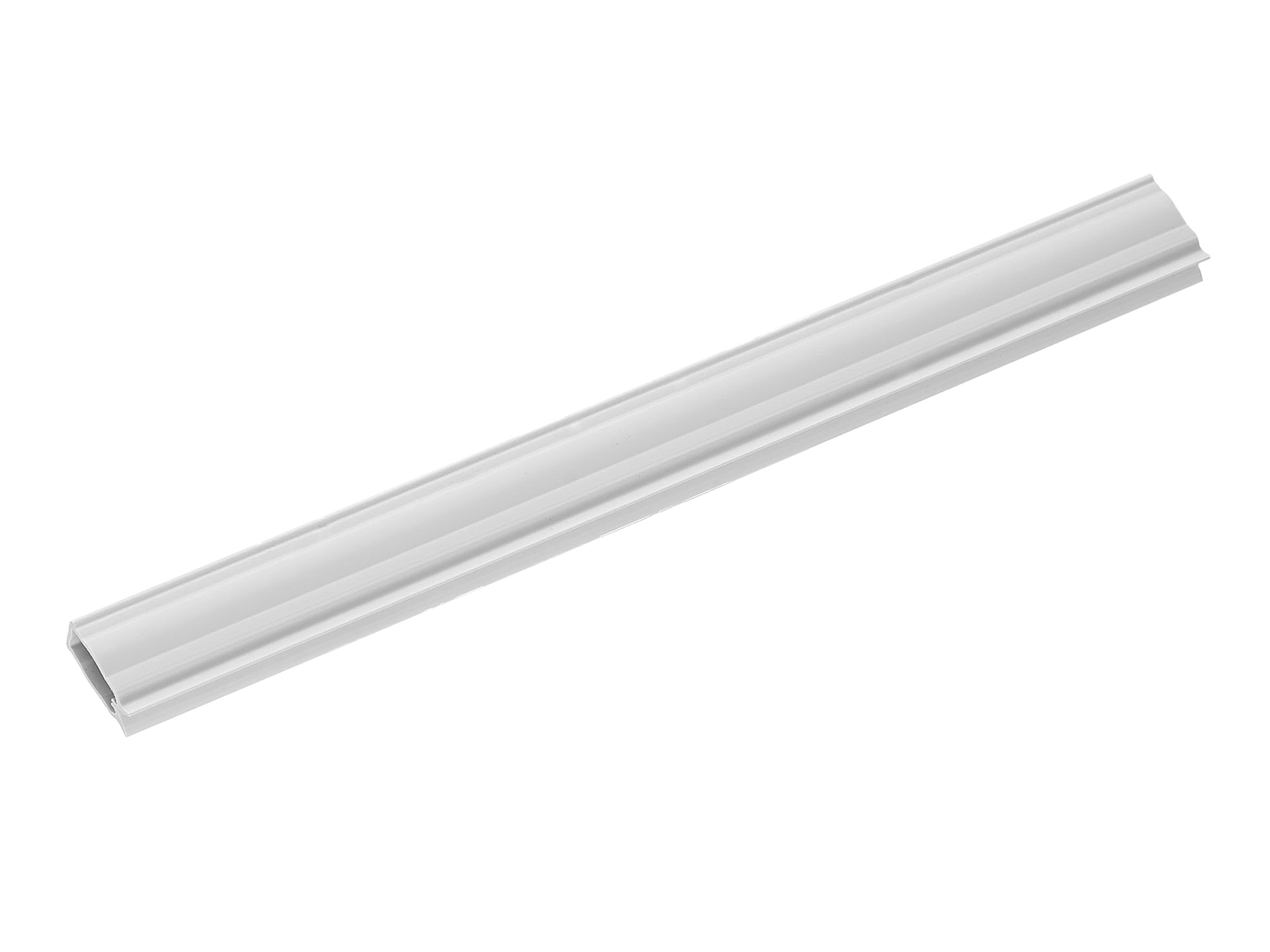

Délka: 1 metr; termoplast s vysokou trvanlivostí tvaru během ohřevu; teplotní stabilita maximálně 100°C; samozhášivá v souladu s UL94;
Pro přípojnice: 12 x 5 mm;
Zjistit více
Pro přípojnice: 12x 5 mm;
Zjistit více
Popis výrobku
- Proudová zatížitelnost je udána u plochých sběrnic při teplotě okolí 35°C a teplotě sběrnice 65°C. Dle normy ČSN EN 61 439-1 ed.2 jsou stanoveny maximální hodnoty při teplotě okolního prostředí 40°C a průměrné teplotě přípojnice 85°C.
- Rozměry:
tloušťka přípojnic - 5/10 mm
šířka přípojnic - 12/15/20/25/30/40/50/60/80/100/120 mm
délka - 2,4 m nebo 3,6 m
- Rádius R 0,3 - 0,7
- Dovolená tolerance:
Šířka: +0,1 / -0,5
Tloušťka: +0,1 / -0,1
Rozteč středu: +0,5 / -0,5 (60mm systém)
+1,0 / -1,0 (100mm systém/185mm systém)
Odchylka v kontakt. úrovni: 0,4
- Povrchová úprava: pocínování
- Odolné proti korozi i v agresivním prostředí
Rozšířené informace
| Objednací číslo | Rozměry [mm] | Jmenovitý proud** [A] | Délka* [m] |
|---|---|---|---|
| 01618.000 | 12×5 | 200 | 2,4 |
| 01619.000 | 15×5 | 250 | 2,4 |
| 01620.000 | 20×5 | 320 | 2,4 |

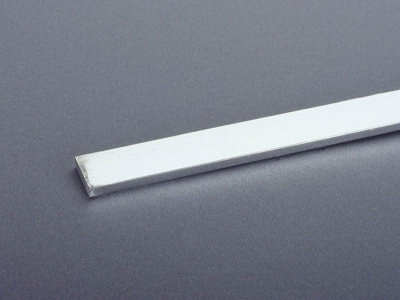

| 01621.000 | 25×5 | 400 | 2,4 |
| 01622.000 | 30×5 | 450 | 2,4 |

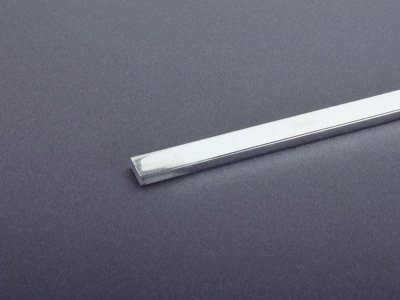

| 01623.000 | 12×10 | 360 | 2,4 |
| 01624.000 | 20×10 | 520 | 2,4 |
| 01625.000 | 30×10 | 630 | 2,4 |
| 01204.000 | 30×10 | 630 | 3,6 |
| 01626.000 | 40×10 | 850 | 2,4 |
| 01627.000 | 50×10 | 1000 | 2,4 |
| 01628.000 | 60×10 | 1250 | 2,4 |
| 01765.000 | 80×10 | 1500 | 2,4 |
| 01766.000 | 100×10 | 1800 | 2,4 |

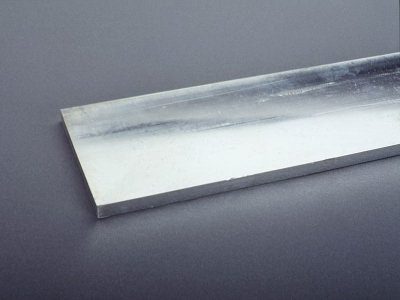

| 01767.000 | 120×10 | 2100 | 2,4 |
**Při oteplení o 30K (35/65°C) Vyšší hodnoty proudové zatížitelnosti než podle DIN 43 671 jsou vypočítávány podle provozních podmínek. Díky provedení sběrnic a díky cirkulaci vzduchu uvnitř zařízení je příznivě ovlivněna teplota sběrnice. Při změně okolních podmínek může být stanoven korekční faktor podle diagramu níže:
Proudová zatížitelnost sběrnic
V závislosti na teplotě okolí může být zjištěn pro ploché sběrnice korekční faktor k2 odpovídající DIN 43 671 podle vyobrazeného diagramu. Při změně provozních podmínek a při trvalém zatížení je nutné zohlednit korekční faktor.
Naproti tomu mohou být sběrnice více zatíženy, kdy komponenty mají odpovídající vyšší trvalou tepelnou odolnost.
Například pocínované sběrnice 30×10 smějí být zatíženy za normálních provozních podmínek 630 A. Při zatížení například 800 A je potřebný korekční faktor 1,3. Na diagramu je znázorněno, že při tomto korekčním faktoru a při 35 °C teploty vzduchu je sběrnice zahřátá na 85 °C.
Články a informace
Hodí se k produktům
Univerzální držák plochých přípojnic, pro přípojnice od 30x10 mm do 120x10 mm.
Univerzální držáky plochých nebo profilových přípojnic. V 1-pólové, 2-pólové, 3-pólové a 4-pólové variantě.
Související produkty
Univerzální připojovací svorky pro vodiče s průřezem 1,5 až 120 mm2 na přípojnice tloušťky 5 nebo 10 mm. Integrované zajišťovací pružiny, otevřený rám svorky a utahovací šroub svorky s pojistkou proti úplnému vyšroubování umožňují jednoduchou montáž.
K připojení vodičů s kabelovými oky a lamelových přípojnic na přípojnice tloušťky 5 nebo 10 mm bez nutnosti vrtání otvorů.

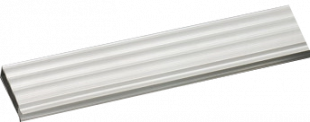

Specialní profilové přípojnice ve tvaru H, HH, TCC, měděné nebo pocínované.
