CRITO svorky

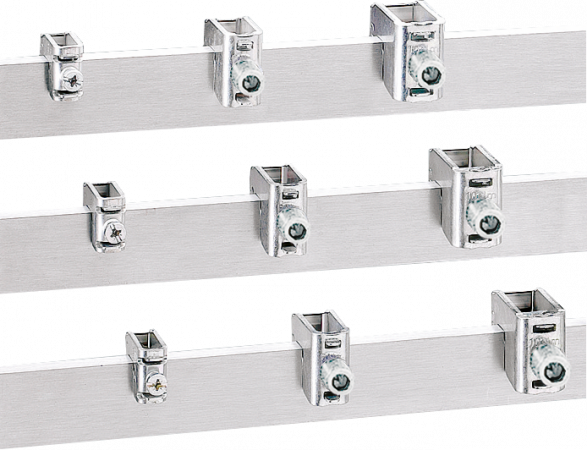

Univerzální připojovací svorky pro vodiče s průřezem 1,5 až 120 mm2  na přípojnice tloušťky 5 nebo 10 mm. Integrované zajišťovací pružiny, otevřený rám svorky a utahovací šroub svorky s pojistkou proti úplnému vyšroubování umožňují jednoduchou montáž.

Cena od 20 Kč
od 24,20 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (16)
ChatDotaz na produkt
PorovnáníPorovnat
h! OZ Logo
Radek Odložilík
Radek Odložilík
+420 724 750 554
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
VariantyVolitelné příslušenstvíPopis výrobkuRozšířené informaceSoubory ke staženíSouvisející produkty

Varianty k produktu CRITO svorky (16)

Filtrace
Skladem
Skladem:
Ano[11]Zrušit ⨯

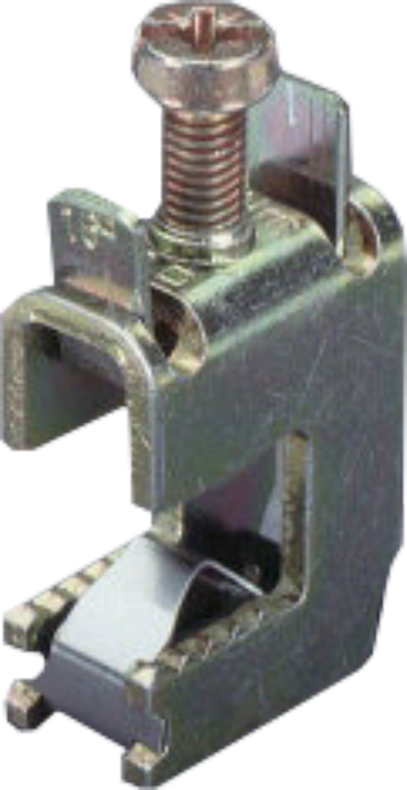

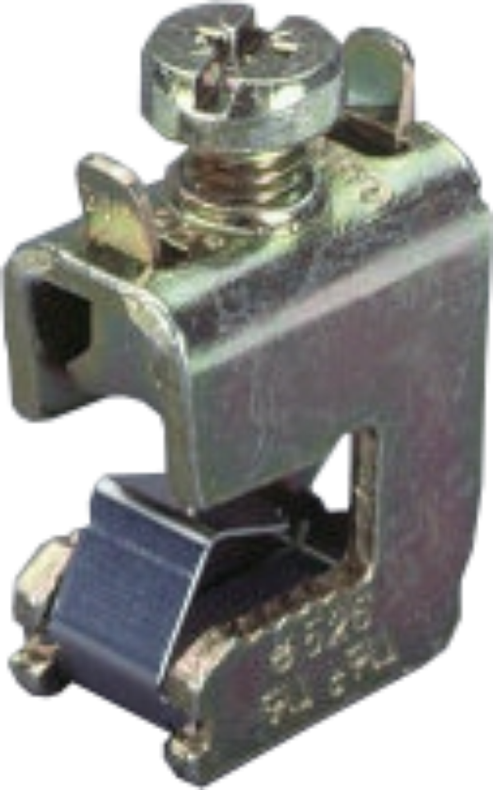

01284

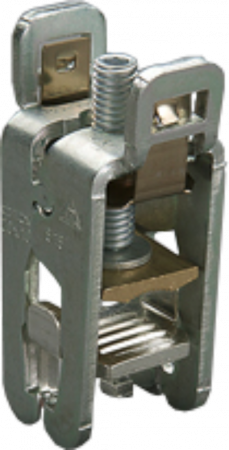

CRITO svorka
Svorka CRITO univerzální, 5x 1.5-16
Pro šířku přípojnic 5mm, průřez vodiče 1,5-16 mm2;
pro lamelové přípojnice: 8 x 6 x 0,5; 65A, 690V (UL 55A, 600V);
rozměry: 12 x 23 x 25 mm;
OBJ: 01284.000
EAN: 4021267012847
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
20 Kč/ks
24,20 Kč s DPH
Porovnání
+-
Košík

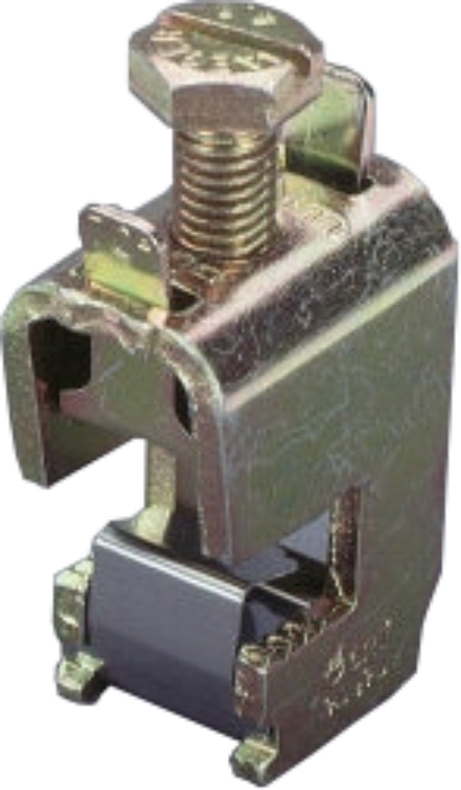

01285
CRITO svorka
Svorka CRITO univerzální, 5x 4-35
Pro šířku přípojnic 5mm, průřez vodiče 4-35 mm2; pro lamelové přípojnice: 3 x 9 x 0,8 nebo 6 x 9 x 0,8; 115A, 690V (UL 95A, 600V); rozměry: 16 x 29 x 36 mm;
OBJ: 01285.000
EAN: 4021267012854
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
27 Kč/ks
32,67 Kč s DPH
Porovnání
+-
Košík
01068
CRITO svorka
Svorka CRITO univerzální, 5x 16-120
Pro šířku přípojnic 5mm, průřez vodiče 16-120 mm2; pro lamelové přípojnice: 4 x 15,5 x 0,8 nebo 6 x 15,5 x 0,8 nebo 10 x 15,5 x 0,8; 250A, 690V (UL 255A, 600V); rozměry: 24 x 36 x 55 mm;
OBJ: 01068.000
EAN: 4021267010683
Záruka: 24 m.
Skladem v GHV
skladem >200 ks
88 Kč/ks
106,48 Kč s DPH
Porovnání
+-
Košík

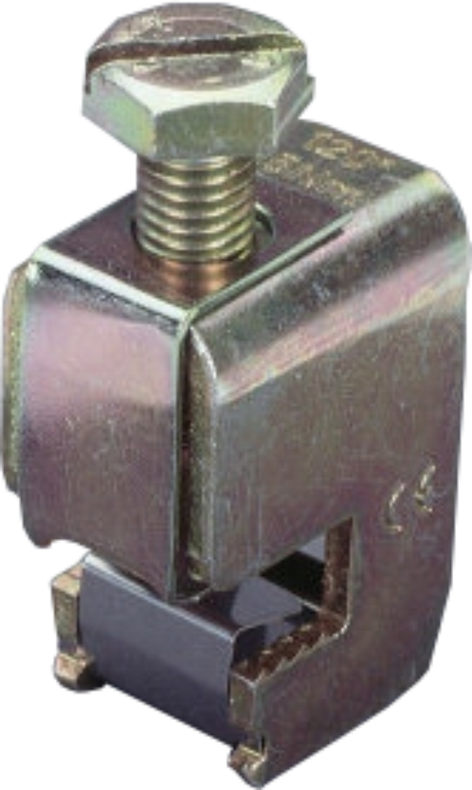

01287
CRITO svorka
Svorka CRITO univerzální, 5x 16-70
Pro šířku přípojnic 5mm, průřez vodiče 16-70 mm2; pro lamelové přípojnice: 2 x 3 x 9 x 0,8 nebo 6 x 9 x 0,8 nebo 6 x 13 x 0,5; 175A, 690V (UL 175A, 600V); rozměry: 21 x 32 x 42 mm;
OBJ: 01287.000
EAN: 4021267012878
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
38 Kč/ks
45,98 Kč s DPH
Porovnání
+-
Košík
01289
CRITO svorka
Svorka CRITO univerzální,10x 1.5-16
Pro šířku přípojnic 10mm, průřez vodiče 1,5-16 mm2; pro lamelové přípojnice: 8 x 6 x 0,5; 65A, 690V (UL 55A, 600V); rozměry: 12 x 23 x 25 mm;
OBJ: 01289.000
EAN: 4021267012892
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
31 Kč/ks
37,51 Kč s DPH
Porovnání
+-
Košík
01290
CRITO svorka
Svorka CRITO univerzální,10x 4-35
Pro šířku přípojnic 10mm, průřez vodiče 4-35 mm2; pro lamelové přípojnice: 3 x 9 x 0,8 nebo 6 x 9 x 0,8; 115A, 690V (UL 95A, 600V); rozměry: 16 x 29 x 35 mm;
OBJ: 01290.000
EAN: 4021267012908
Záruka: 24 m.
Skladem v GHV
skladem >900 ks
44 Kč/ks
53,24 Kč s DPH
Porovnání
+-
Košík
01203
CRITO svorka
Svorka CRITO univerzální,10x 16-120
Pro šířku přípojnic 10mm, průřez vodiče 16-120 mm2; pro lamelové přípojnice 4 x 15,5 x 0,8 nebo 6 x 15,5 x 0,8 nebo 10 x 15,5 x 0,8; 250A, 690V (UL 255A, 600V); rozměry: 24 x 36 x 55 mm;
OBJ: 01203.000
EAN: 4021267012038
Záruka: 24 m.
Skladem v GHV
skladem >300 ks
88 Kč/ks
106,48 Kč s DPH
Porovnání
+-
Košík
01292
CRITO svorka
Svorka CRITO univerzální,10x 16-70
Pro šířku přípojnic 10mm, průřez vodiče 16-70 mm2; pro lamelové přípojnice: 2 x 3 x 9 x 0,8 nebo 6 x 9 x 0,8 nebo 6 x 13 x 0,5; 175A, 690V (UL 175A, 600V); rozměry: 21 x 32 x 42 mm;
OBJ: 01292.000
EAN: 4021267012922
Záruka: 24 m.
Skladem v GHV
skladem >700 ks
52 Kč/ks
62,92 Kč s DPH
Porovnání
+-
Košík
01318
CRITO svorka
Svorka CRITO, 95-185mm2
Průřez vodiče 95-185 mm2; jmenovitý proud, napětí: 300A, 690V (UL 310A, 600V); rozměry: 38 x 51 x 70 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01318.000
EAN: 4021267013189
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
333 Kč/ks
402,93 Kč s DPH
Porovnání
+-
Košík
01135
CRITO svorka

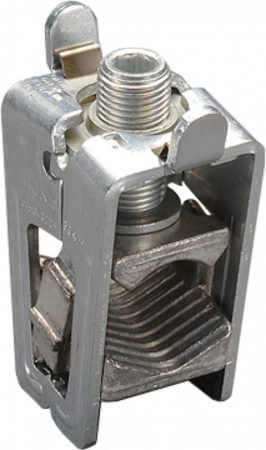

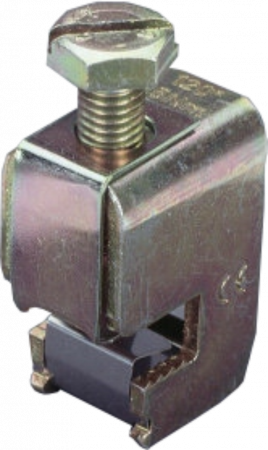

Svorka CRITO, 35-150mm2
Průřez vodiče 35-150 mm2; jmenovitý proud, napětí: 275A, 690V (UL 285A, 600V); rozměry: 28 x 34 x 69 mm;
Pro přípojnice: 12, 15, 20 x 5, 10 mm;
OBJ: 01135.000
EAN: 4021267011352
Záruka: 24 m.
Není skladem
Prověříme pro Vás
303 Kč/ks
366,63 Kč s DPH
Porovnání
+-
Košík
01760
CRITO svorka

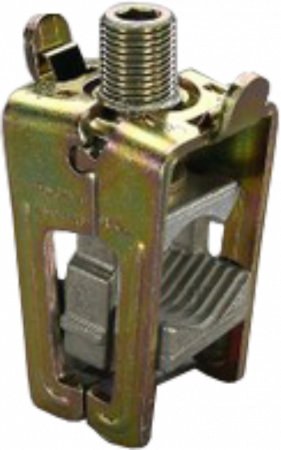

Svorka CRITO, 95-300mm2
Průřez vodiče 95-300 mm2; jmenovitý proud, napětí: 500A, 690V (UL 420A, 600V); rozměry: 41 x 51 x 86 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 01760.000
EAN: 4021267017606
Záruka: 24 m.
Není skladem
na cestě >50 ks
479 Kč/ks
579,59 Kč s DPH
Porovnání
+-
Košík
01092
CRITO svorka

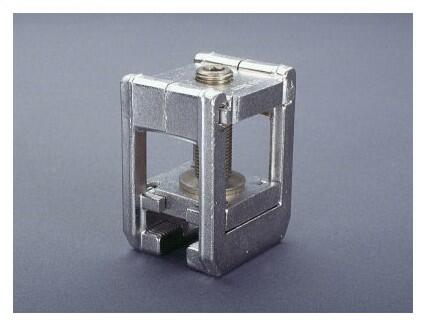

Svorka CRITO připojovací
Rámová svorka pro ploché vodiče; připoj. prostor: 40x20mm; jmenovité napětí (IEC): 690V; max. proudová kapacita (IEC): 1250A;
Pro přípojnice: 30 x 10 mm a typu H;
OBJ: 01092.000
EAN: 4021267010928
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
1 672 Kč/ks
2 023,12 Kč s DPH
Porovnání
+-
Košík
01094
CRITO svorka

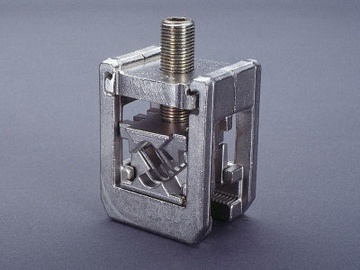

Svorka CRITO připojovací
Rámová svorka pro kulaté a sektorové vodiče; připoj. prostor: 95-300mm2; jmenovité napětí (IEC): 690V; max. proudová kapacita (IEC): 630A;
Pro přípojnice: 30 x 10 mm a typu H;
OBJ: 01094.000
EAN: 4021267010942
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
1 675 Kč/ks
2 026,75 Kč s DPH
Porovnání
+-
Košík
01071
CRITO svorka

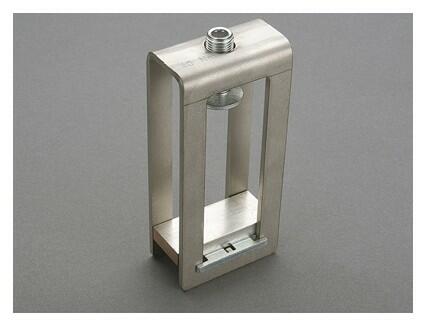

CRITO 105x10-28mm
Pro ploché a lamelové přípojnice; připoj. prostor: 105x10-28mm; jmenovitý proud IEC: 1600A a 2800A pro CNJ; UL: 1800A; jmenovité napětí (IEC/UL): 690V, 600V;
Pro přípojnice: 30 x 10 mm a profilové;
OBJ: 01071.000
EAN: 4021267010713
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 581 Kč/ks
3 123,01 Kč s DPH
Porovnání
+-
Košík
01890
CRITO svorka

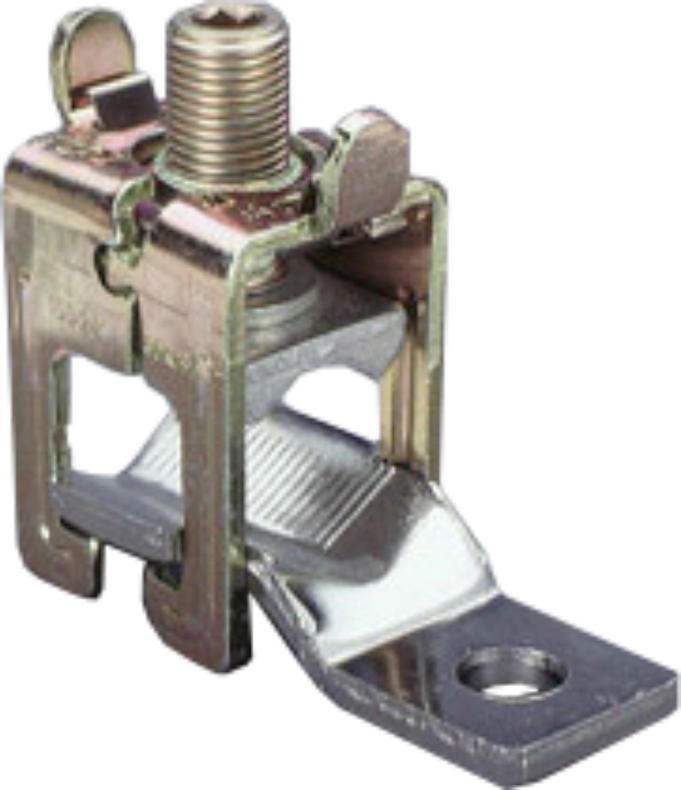

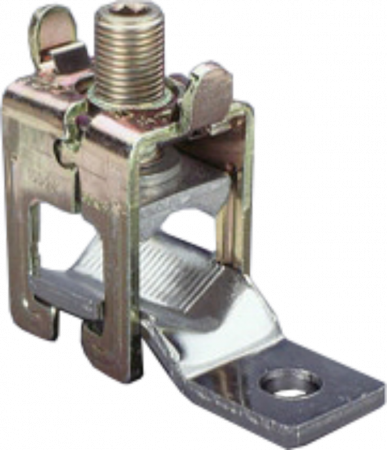

Svorka CRITO, 95/120-300mm2, s okem
Průřez vodiče 95/120-300mm2; šroubem M10 nebo M12; jmenovitý proud, napětí: 600A, 690V; rozměry: 38 x 51 x 86 mm;
OBJ: 01890.000
EAN: 4021267018900
Záruka: 24 m.
Není skladem
Prověříme pro Vás
479 Kč/ks
579,59 Kč s DPH
Porovnání
+-
Košík
01513
CRITO svorka

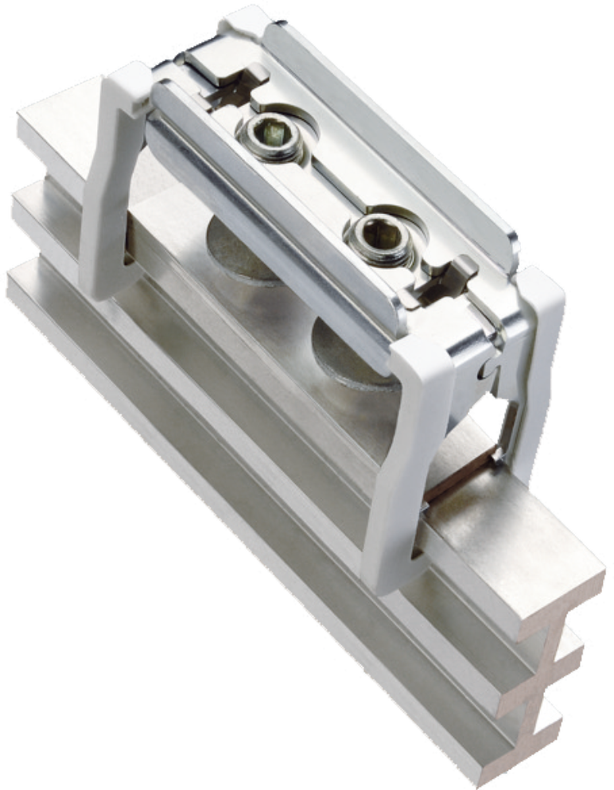

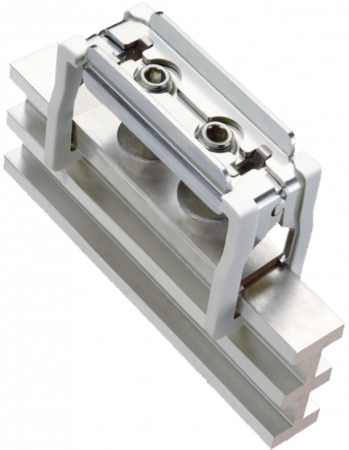

Svorka pro profilové přípojnice, vnitřní velikost spoje 41x23-45 mm, M5
Svorka pro profilové přípojnice; vnitřní velikost spoje 41 x 23-45; 1000V AC; 360A; HH-profil
OBJ: 01513.000
EAN: 4021267015138
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 547 Kč/ks
1 871,87 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k CRITO svorky

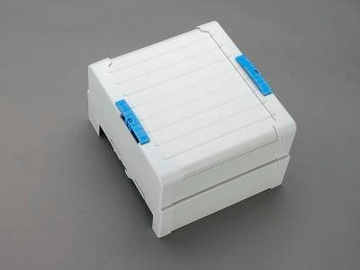

01590
60Classic

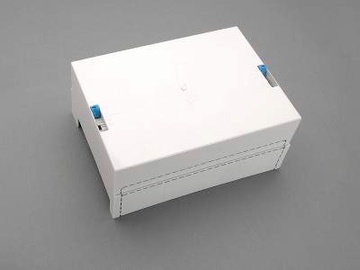

Kryt svorek, 54x200
3-pólový; rozměry: 54 x 200 x 55 mm;
Zjistit více
OBJ: 01590.000
EAN: 4021267015909
Záruka: 24 m.
Není skladem
Prověříme pro Vás
260 Kč/ks
314,60 Kč s DPH
Porovnání
+-
Košík
01413
60Classic

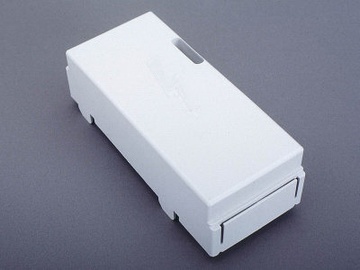

Kryt svorek, 84x200
3-pólový; rozměry: 84 x 200 x 55 mm;
Zjistit více
OBJ: 01413.000
EAN: 4021267014131
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
285 Kč/ks
344,85 Kč s DPH
Porovnání
+-
Košík
01756
60Classic

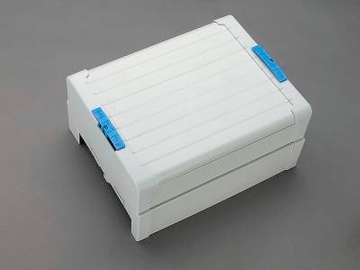

Kryt svorek, 135x200
3-pólový; rozměry: 135 x 200 x 90 mm;
Zjistit více
OBJ: 01756.000
EAN: 4021267017569
Záruka: 24 m.
Není skladem
Prověříme pro Vás
405 Kč/ks
490,05 Kč s DPH
Porovnání
+-
Košík
01539
60Classic
Kryt svorek, 180x200
3-pólový; rozměry: 180 x 200 x 90 mm;
Zjistit více
OBJ: 01539.000
EAN: 4021267015398
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
676 Kč/ks
817,96 Kč s DPH
Porovnání
+-
Košík
01596
60Classic

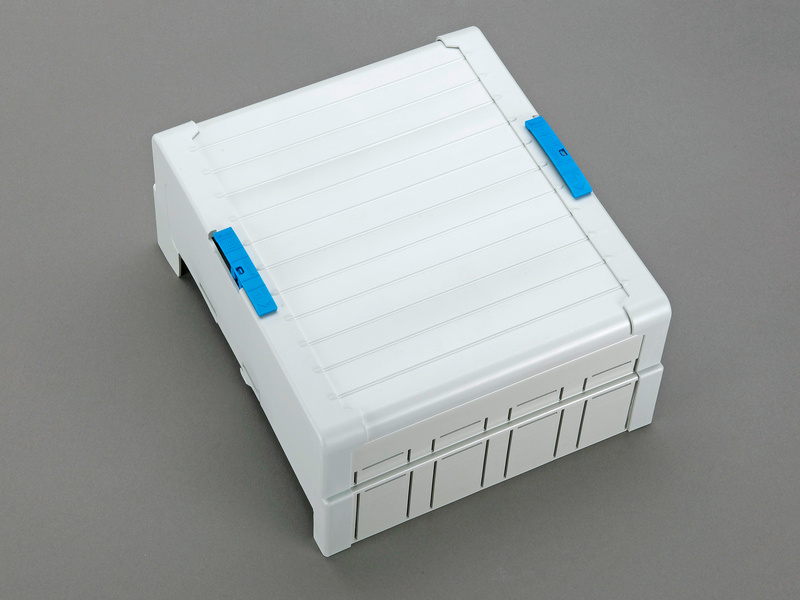

Kryt svorek, 228x200
3-pólový; rozměry: 228 x 200 x 90 mm;
Zjistit více
OBJ: 01596.000
EAN: 4021267015961
Záruka: 24 m.
Není skladem
Prověříme pro Vás
736 Kč/ks
890,56 Kč s DPH
Porovnání
+-
Košík
01540
60Classic
Kryt svorek, 250x200
3-pólový; rozměry: 250 x 200 x 90 mm;
Zjistit více
OBJ: 01540.000
EAN: 4021267015404
Záruka: 24 m.
Není skladem
Prověříme pro Vás
764 Kč/ks
924,44 Kč s DPH
Porovnání
+-
Košík
01757
60Classic
Kryt svorek, 270x200
3-pólový; rozměry: 270 x 200 x 90 mm;
Zjistit více
OBJ: 01757.000
EAN: 4021267017576
Záruka: 24 m.
Není skladem
Prověříme pro Vás
574 Kč/ks
694,54 Kč s DPH
Porovnání
+-
Košík
01597.000
60Classic
Kryt svorek, 228x260
4-pólový; rozměry: 228 x 260 x 90 mm;
Zjistit více
OBJ: 01597.000
EAN: 4021267015978
Záruka: 24 m.
Není skladem
Prověříme pro Vás
904 Kč/ks
1 093,84 Kč s DPH
Porovnání
+-
Košík
01093
30Compact 3P, 60Classic
Kryt svorek 01284.000 a 01289.000
Rozměry: 15 x 35 x 50 mm;
Zjistit více
OBJ: 01093.000
EAN: 4021267010935
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
Poptat

Popis výrobku

  • Univerzální násuvné svorky: do 120mm2
  • Násuvné svorky dvojdílné: do 300mm2
  • Svorky pro kabelová oka: do 120mm2
  • Proudová zatížitelnost: od 180 do 600A
  • Na přípojnice tloušťky: 5 nebo 10mm

Rozšířené informace

Obj. číslo Proudová zatížitelnost [A] Pro připojení vodiče o průřezu [mm2] Pro připojení lamelové
Cu přípojnice do rozměru
 Pro tloušťku přípojnice [mm] Specifikace vodičů se čtvercovým popř. kruhovým průřezem
Pozn.*
01284.000 180 1,5 - 16 - 5 jk, vk, vf, vf+ko
01285.000 270 4 - 35 5x0,8x9 vk, vf, vf+ko
01287.000 400 16 - 70 2ks 5x0,8x9 vk, vf, vf+ko
01068.000 440 16 - 120 10x0,8x16 vk, vf, vf+ko
01289.000 180 1,5 - 16 - 10 jk, vk, vf, vf+ko
01290.000 270 4 - 35 5x0,8x9 vk, vf, vf+ko
01292.000 400 16 - 70 2ks 5x0,8x9 vk, vf, vf+ko
01203.000 440 16 - 120 10x0,8x16 vk, vf, vf+ko

Pozn.*:
Pro jednotlivé druhy vodičů jsou použity následující označení

Zkratka Popis
jk jednožilový kabel (kulatý průřez)
js jednožilový kabel (sektorový průřez)
vk vícežílový kabel (kulatý průřez)
vs vícežílový kabel (sektorový průřez)
vf velmi ohebný (flexibilní) splétaný kabel
vf+ko velmi ohebný splétaný kabel zakončený kovovou objímkou
Cu fb Cu lamelová sběrnice (flexibar)

** [šířka sběrnice x tloušťka lamely x počet Cu lamel]

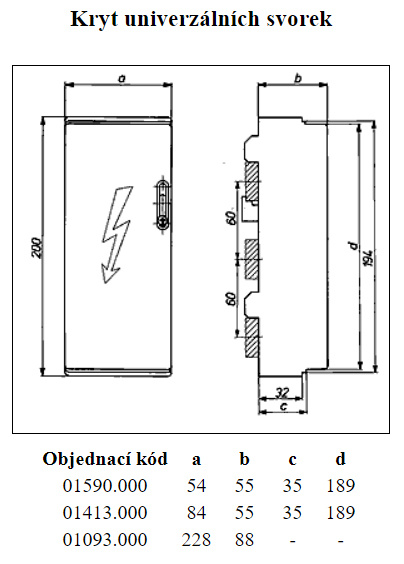

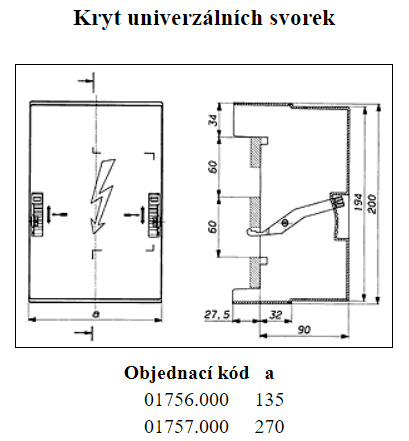

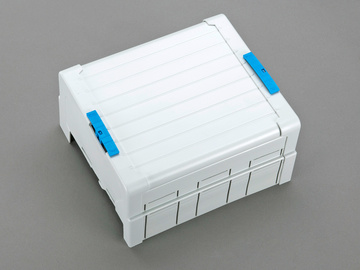

Kryty pro univerzální svorky

Obj. číslo Nasaditelný na přípojnici Šířka krytu [mm] Rozměry
01590.000 12-30x5-10, T-, H-, HH-profil 54 Rozměr 01590.000
01413.000 12-30x5-10, T-, H-, HH-profil 84 Rozměr 01413.000
01756.000 20-30x5-10, T-, H-, HH-profil 135 Rozměr 01756.000
01539.000 12-30x5-10, T-, H-, HH-profil 180
01596.000 12-30x5-10, T-, H-, HH-profil 228
01540.000 12-30x5-10, T-, H-, HH-profil 250
01757.000 20-30x5-10, T-, H-, HH-profil 270 Rozměr 01757.000
01597.000* 12-30x5-10, T-, H-, HH-profil 228

* 4-pólový kryt

Vysvětlivky

Aplikace připojovacích svorek v jednotlivých sběrnicových systémech je dána jejich proudovou zatížitelností a specifikací přípojnice, na kterou se svorka upevňuje.

Soubory ke stažení

Katalogový list
Katalogový list
Katalogový list - 30Compact
(PDF, 2 MB)
Zobrazit ikonaDownload ikona
Katalogový list
Katalogový list
Katalogový list - 60Classic
(PDF, 2.4 MB)
Zobrazit ikonaDownload ikona
Návody
Návody
Montážní návod - 01135.000, 01165.000, 01370.000
(PDF, 838 kB)
Zobrazit ikonaDownload ikona
Návody
Návody
Montážní návod - pro systém 30Compact
(PDF, 2 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Rozměrové výkresy - pro kruhové vodiče do 630A
(RAR, 2.5 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Rozměrové výkresy - svorky pro kruhové vodiče do 2500A
(RAR, 898 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Rozměrové výkresy - univerzální svorky
(ZIP, 1 MB)
Zobrazit ikonaDownload ikona
Novinky
Novinky
Obecné technické informace
(PDF, 202 kB)
Zobrazit ikonaDownload ikona

Související produkty

Přípojnice ploché
Varianty: 16
Ploché měděné přípojnice

Standardní, ploché, pocínované přípojnice, které mají vyšší el. vodivost a zaručují delší životnost.


Porovnání
Skladem v GHVDetail produktu
Přípojnice profilové
Varianty: 11
Profilové měděné přípojnice

Specialní profilové přípojnice ve tvaru H, HH, TCC, měděné nebo pocínované.

Porovnání
Na dotazDetail produktu

Mohlo by vás zajímat

Události

Fluke Tech Talk - Essential Data Center Verification & Maintenance Checks
Fluke Tech Talk - Datová centra
11.12.2025
Bezpečný a spolehlivý provoz datového centra stojí na správném měření a údržbě. Ve spolupráci se společností Fluke vás zveme na bezplatný online webinář, kde projdete klíčové verifikační a údržbové...
Všechny události

Mimořádné akce

BLACK FRIDAY - SLEVA až 30% na vybrané termokamery HIKMICRO
BLACK FRIDAY HIKMICRO
20.11.2025 - 05.12.2025
Získejte slevu na vybrané modely termokamer HIKMICRO Nejpopulárnější akce na termokamery Hikmicro je zpět. Akce Black Friday se vztahuje na všechny kamery základních řad MINI, ECO, B, POCKET a základní...
Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 31.12.2025
Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 31.12.2025
01.09.2025 - 31.12.2025
Všechny akce

Novinky

Rozšíření základní řady digitálních multimetrů Fluke 15B+ a Fluke 17B+
Novinka Fluke 15B+ a Fluke 17B+
15.10.2025
Společnost Fluke doplňuje řadu základních kompaktních digitálních multimetrů. K základnímu modelu Fluke 107 nyní přibyly modely Fluke 15B+ a Fluke 17B+ s měřením napětí do 1000 V a bezpečnostní kategorií CAT...
Nová generace termo-hygrostatu ETF 012
Nová generace termo-hygrostatu ETF 012
06.10.2025
Nová generace termo-hygrostatu STEGO ETF 012 – úspora místa, rychlá instalace a spolehlivá ochrana.
Všechny novinky

Odborné články

Měřící transformátory řady ASG
Měřící transformátory řady ASG
19.11.2025
Tyčové proudové transformátory ASG jsou určeny pro primární jmenovité proudy od 50 A do 300 A a sekundární jmenovité proudy 5 A, 2 A nebo 1 A, s třídou přesnosti 1. Jsou vybaveny litým měřicím systémem...
Provozní digitální multimetry Fluke 15B+/Fluke 17B+ a „kapesní“ klešťový multimetr Fluke 301D
Provozní digitální multimetry Fluke 15B+/Fluke 17B+ a „kapesní“ klešťový multimetr Fluke 301D
18.11.2025
Hledáte-li profesionální a praktický dárek k letošním Vánocům pro elektrotechnika, servisního technika nebo nadšeného kutila, zaměřte svou pozornost na praktickou novinku, digitální klešťový přístroj...
Všechny odborné články
