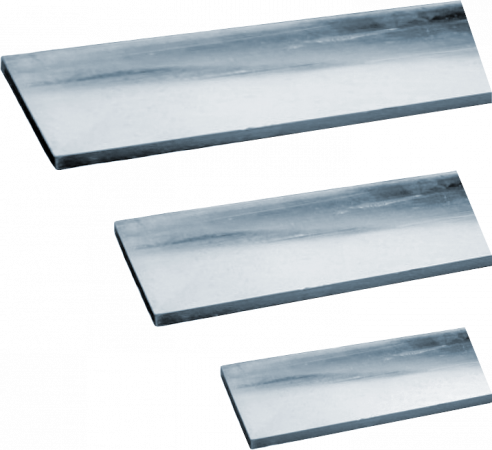

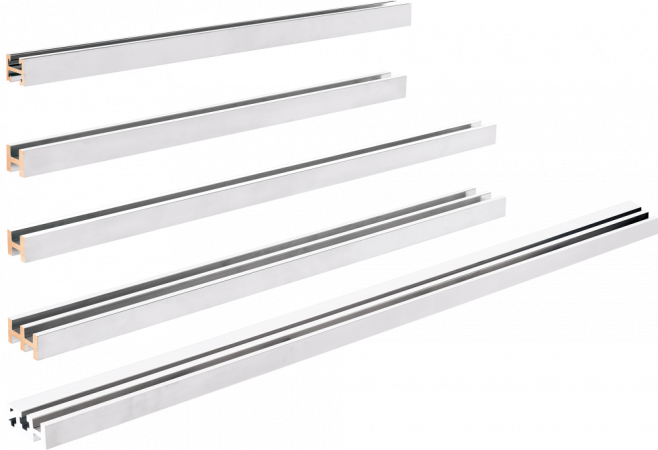

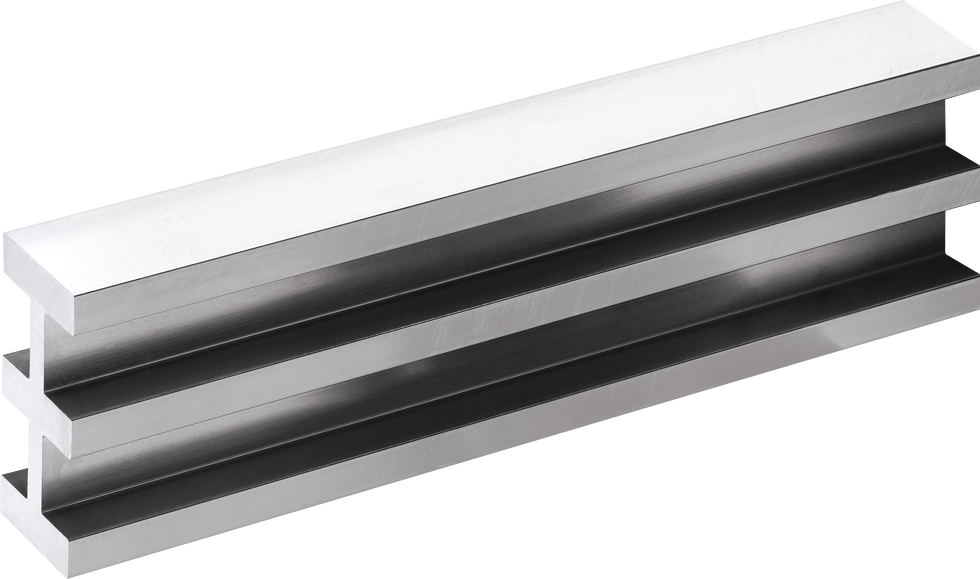

Profilové měděné přípojnice
Specialní profilové přípojnice ve tvaru H, HH, TCC, měděné nebo pocínované.
Dotaz na produktPorovnat
Varianty k produktu Profilové měděné přípojnice (11)
Popis výrobku
- Typy profilových přípojnic:

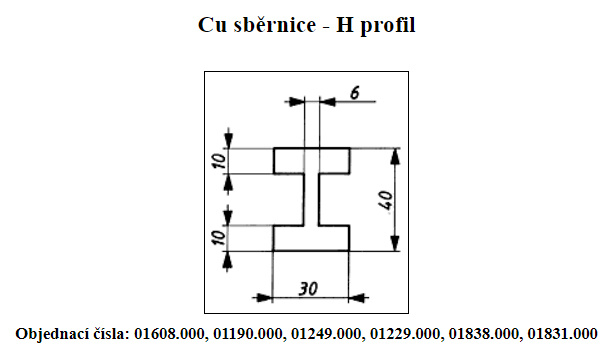

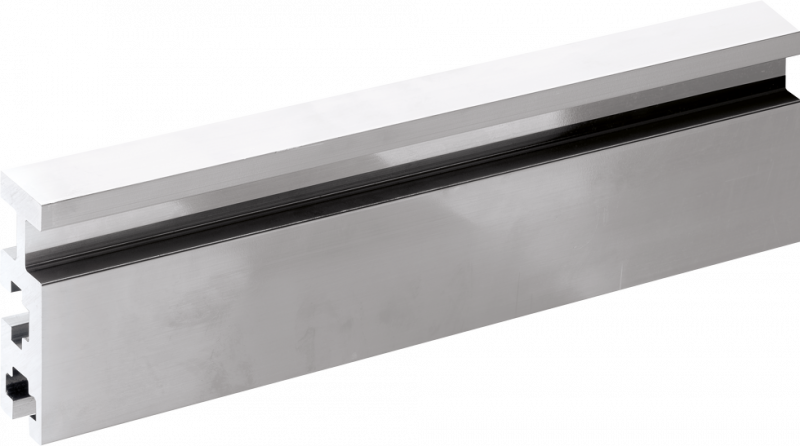

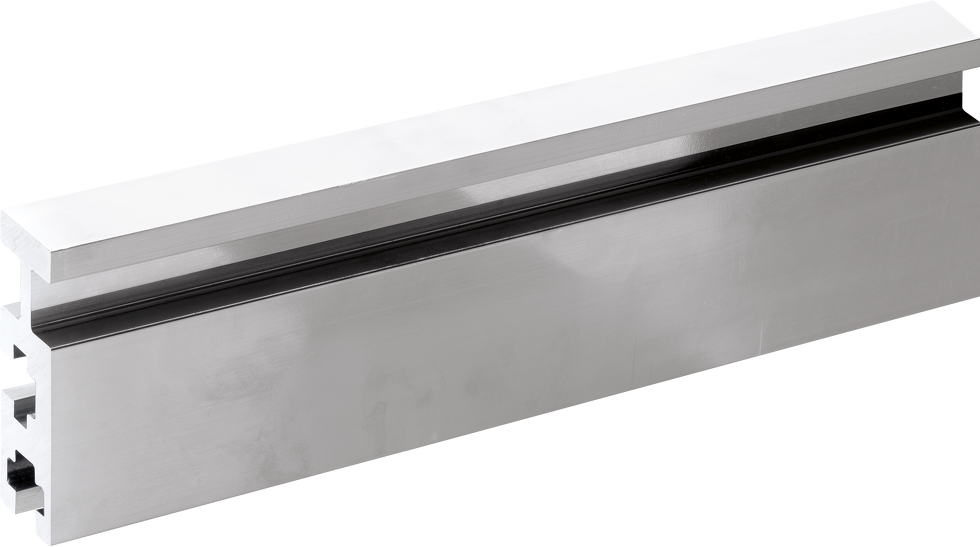

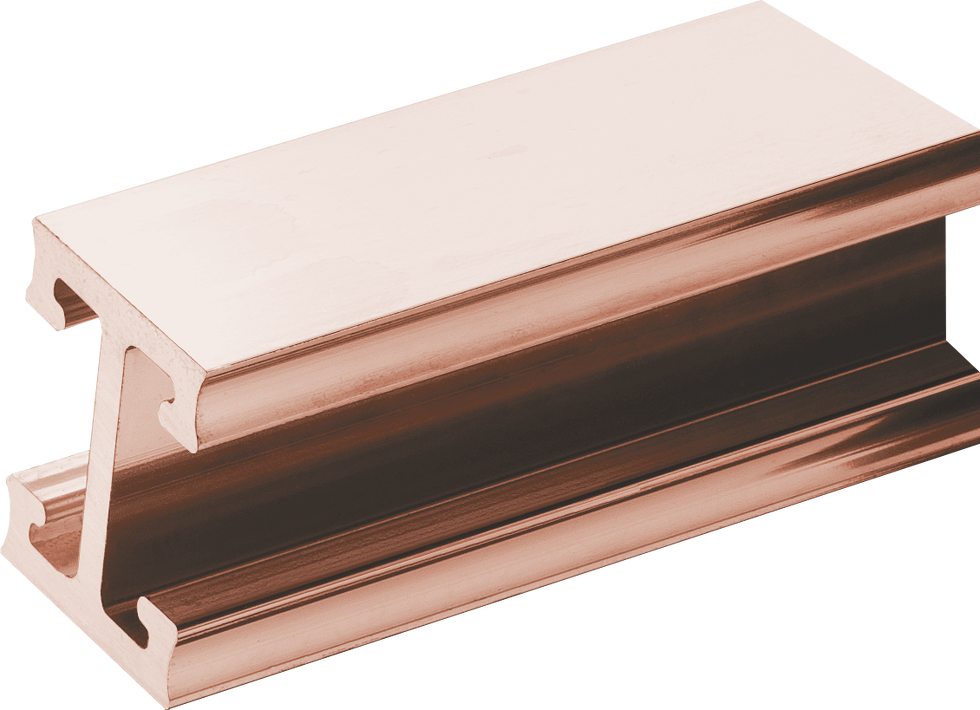

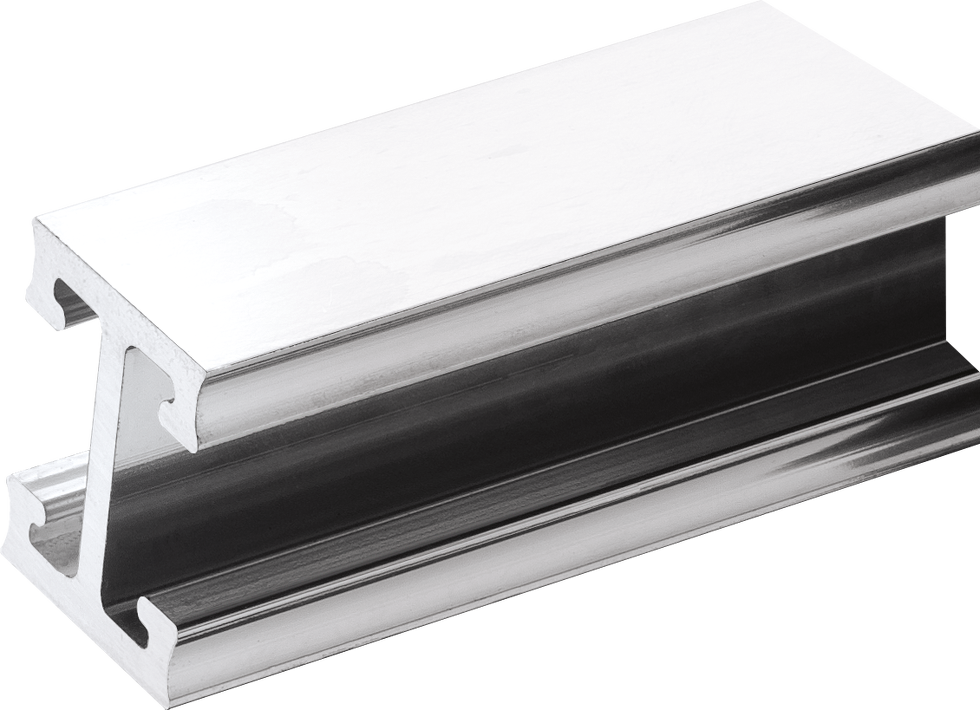

H-profil 500mm2

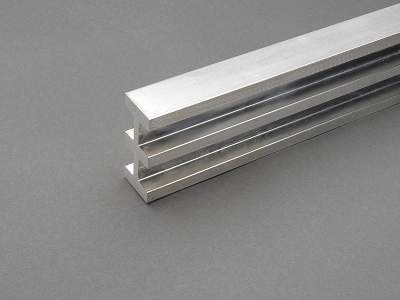

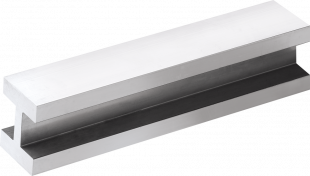

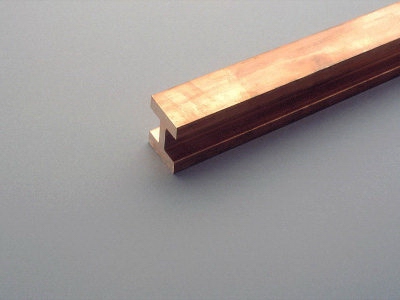

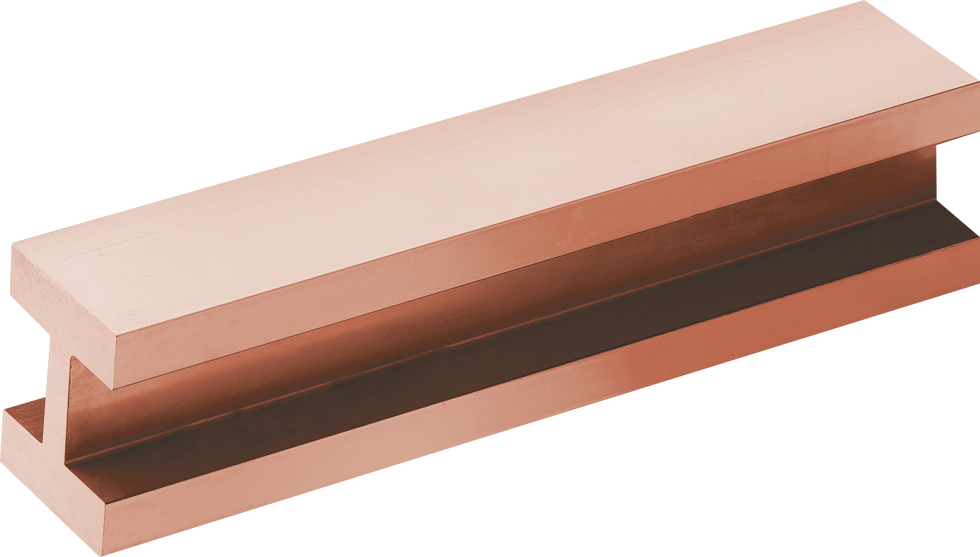

H-profil 720mm2

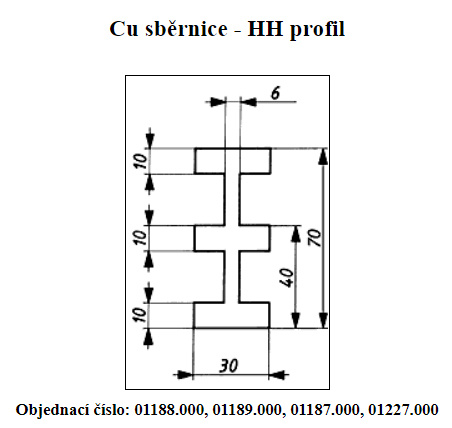

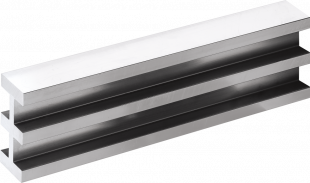

HH-profil 1140mm2

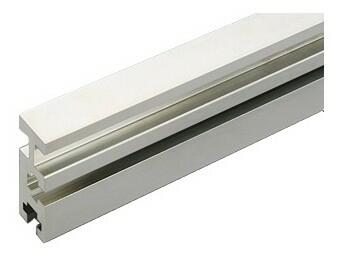

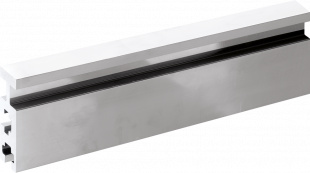

TCC-profil 1600mm2
- Rádius R 0,3 - 0,7
- Dovolená tolerance:
Šířka: +0,1 / -0,5
Tloušťka: +0,1 / -0,1
Rozteč středu: +0,5 / -0,5 (60mm systém)
+1,0 / -1,0 (100mm systém/185mm systém)
Odchylka v kontakt. úrovni: 0,4
- Povrchová úprava: pocínování
- Odolné proti korozi i v agresivním prostředí
Rozšířené informace
| Objednací číslo | Jmenovitý proud [A] | Průřez [mm2] | Délka [m] | Povrchová úprava |
|---|---|---|---|---|
| 01609.000 | 1250 |
500 (T-profil)
|
2,4 | Pocínovaná měď |
| 01224.000 | 3,6 | |||

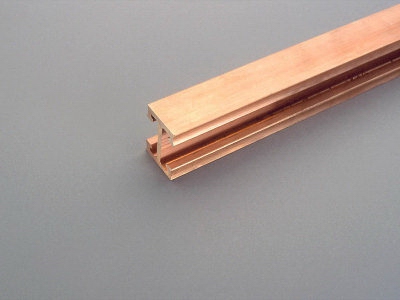

| 01250.000 | 2,4 | Holá měď |
||
| 01223.000 | 3,6 | |||
| 01608.000 | 1600 |
720 (H-profil)
|

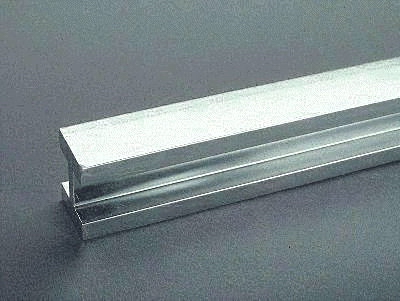

2,4 | Pocínovaná měď |
| 01190.000 | 3,6 | |||
| 01249.000 | 2,4 | Holá měď |
||
| 01229.000 | 3,6 | |||
| 01187.000 | 2500 |

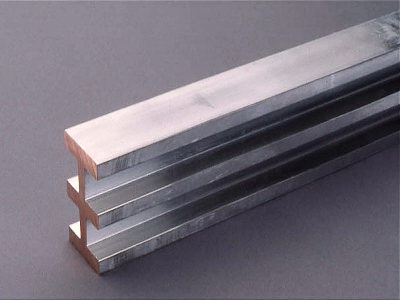

1140
|
2,4 | Pocínovaná měď |
| 01227.000 | 3,6 |
Vyšší hodnoty proudové zatížitelnosti než podle DIN 43 671 jsou vypočítávány podle provozních podmínek. Díky provedení přípojnic a díky cirkulaci vzduchu uvnitř zařízení je příznivě ovlivněna teplota přípojnice. Při změně okolních podmínek může být stanoven korekční faktor podle diagramu níže:
Proudová zatížitelnost sběrnic

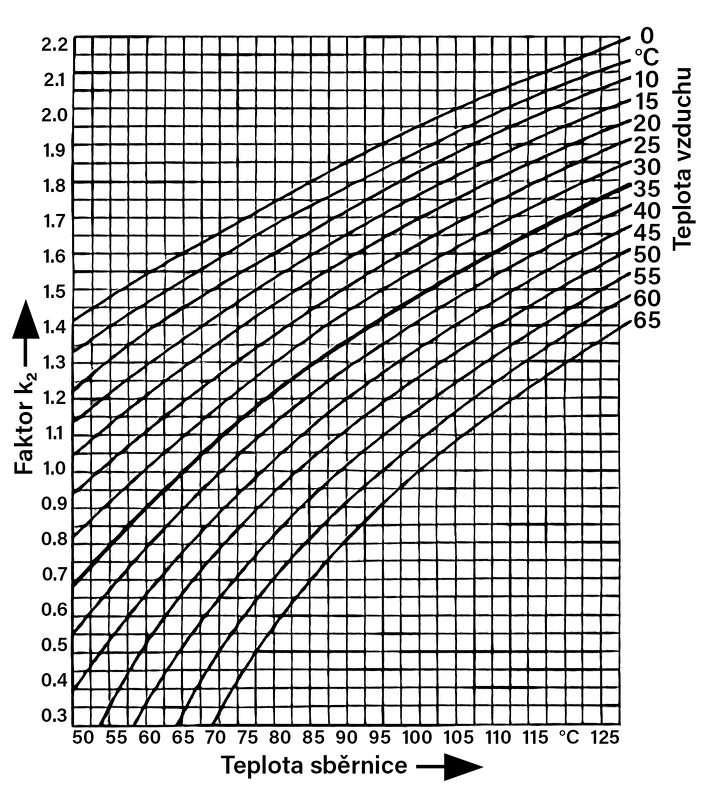

V závislosti na teplotě okolí může být zjištěn pro ploché sběrnice korekční faktor k2 odpovídající DIN 43 671 podle vyobrazeného diagramu. Při změně provozních podmínek a při trvalém zatížení je nutné zohlednit korekční faktor.
Naproti tomu mohou být sběrnice více zatíženy, kdy komponenty mají odpovídající vyšší trvalou tepelnou odolnost.
Například pocínované sběrnice 30×10 smějí být zatíženy za normálních provozních podmínek 630 A. Při zatížení například 800 A je potřebný korekční faktor 1,3. Na diagramu je znázorněno, že při tomto korekčním faktoru a při 35 °C teploty vzduchu je sběrnice zahřátá na 85 °C.
