Profilové přípojnice Wöhner pro bezpečný rozvod vysokých proudů
S rostoucími nároky na výkon a kompaktnost rozváděčů je nezbytné hledat efektivní řešení pro bezpečný rozvod vysokých proudů. Společnost Wöhner nabízí v rámci přípojnicových systému 60Classic a CNJ profilové přípojnice řady H, HH a TCC, které umožňují přenášet proudy až do 2500 A – a to s vysokou mechanickou pevností a lepším odvodem tepla.
Systém 60Classic s roztečí přípojnic 60 mm je v praxi osvědčeným řešením pro nízkonapěťové rozváděče, kde je kladen důraz na výkon, spolehlivost a kompaktní provedení. Profilové přípojnice typu H, HH a TCC patří mezi nejvýkonnější varianty v rámci tohoto systému a jsou navrženy pro bezpečný přenos vysokých proudů při zachování mechanické odolnosti.

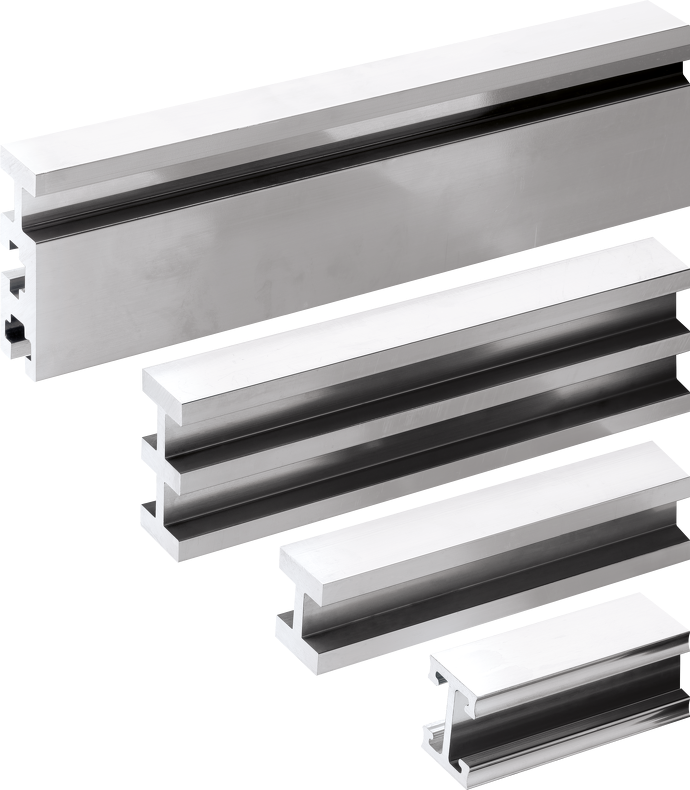

Díky svému profilovanému tvaru připomínajícímu nosník typu H nabízejí tyto přípojnice vyšší tuhost, lepší odvod tepla a snadnější manipulaci při montáži. Tím se odstraní nutnost skládání více paralelních plochých přípojnic, což výrazně zjednodušuje návrh i výrobu rozváděče.
Přípojnice H a HH jsou vhodné zejména tam, kde je potřeba přenášet proudy v rozsahu 1250 až 2000 A. Přípojnice TCC pak představuje ještě robustnější variantu s možností připojování pomocí T-hlavových šroubů bez nutnosti vrtání přípojnic. Je ideální pro centrální napájení hlavních přípojnicových polí, kde se požaduje proudové zatížení přes 2500 A.

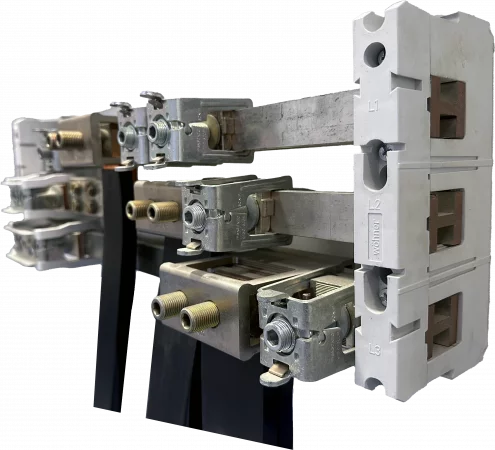

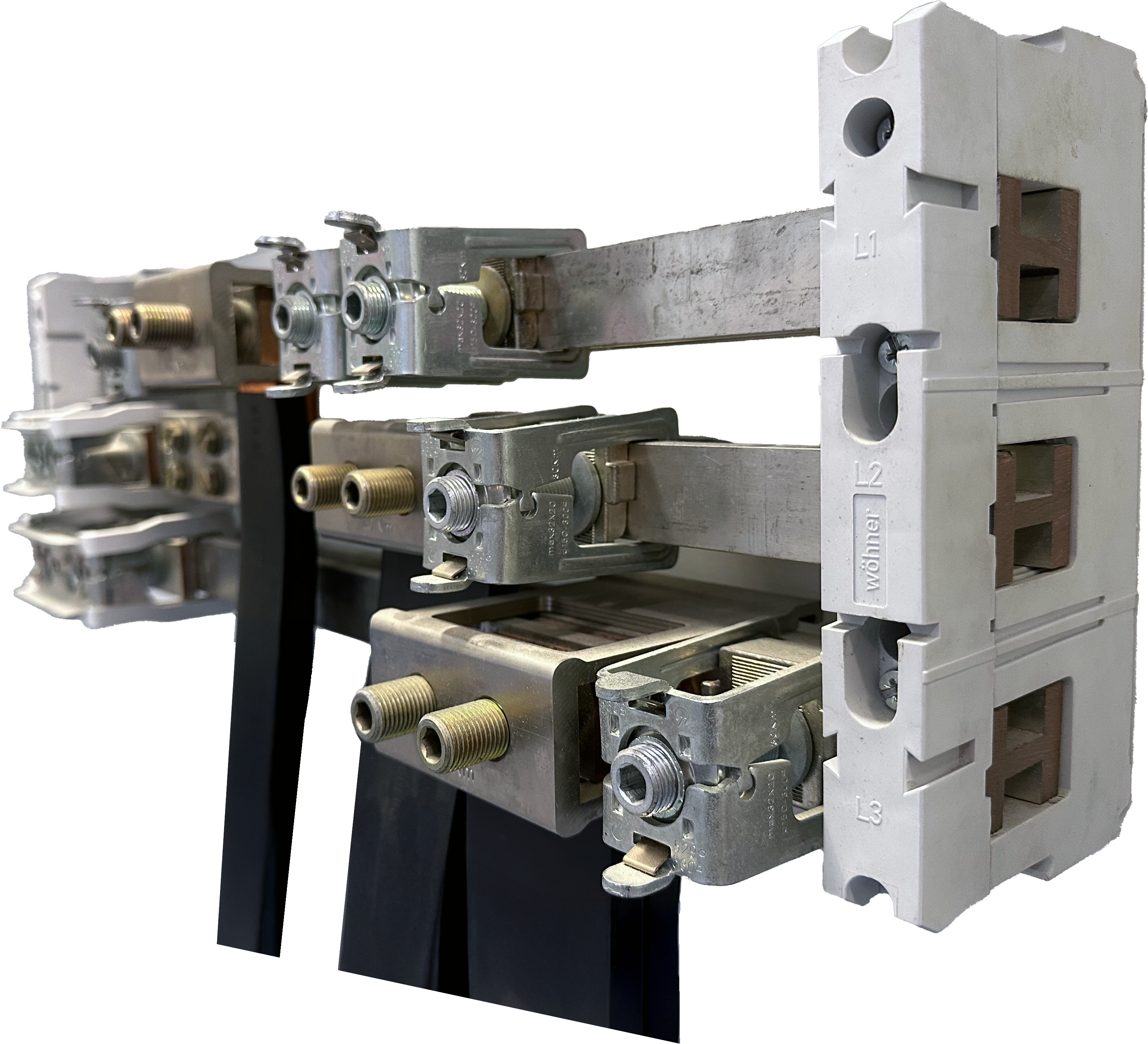

V systému 60Classic lze tyto profilové přípojnice přímo osadit běžně používanými komponenty, jako jsou třeba pojistkové odpínače QUADRON či SECUR, svorky, adaptéry EQUES pro jističe různých značek nebo připojovací bloky CRITO. Připojování přístrojů je řešeno standardizovanými montážními prvky, které umožňují rychlou a pevnou instalaci bez nutnosti vrtání.
Výhodou tohoto řešení není jen vysoká proudová kapacita, ale i přehlednost, kompaktnost a snadná údržba celého systému. Modulární přístup systému 60Classic zajišťuje kompatibilitu jednotlivých prvků a umožňuje jednoduché budoucí rozšíření nebo úpravy bez zásahu do nosné konstrukce.
Optimální proudová distribuce a maximální bezpečnost
Při použití přípojnic H, HH a TCC v centrálních napájecích jednotkách lze efektivně distribuovat proud do všech směrů, čímž se zlepšuje proudová bilance a minimalizují se ztráty na vedení. Tato konfigurace je ideální zejména pro hlavní rozvodná pole nebo průmyslové aplikace s vysokými nároky na výkon a provozní bezpečnost.
Profilové přípojnice Wöhner tak představují efektivní a ověřené řešení pro náročné rozvody, které kladou důraz na vysoký proud, spolehlivost a prostorovou úspornost. Systém 60Classic díky nim umožňuje konstruovat moderní rozváděče bez kompromisů.
Osobní přístup a technická podpora
Kompletní přehled komponent systému Wöhner naleznete na stránkách www.ghvtrading.cz.
Zákazníkům systém rádi předvedeme nebo s vámi probereme technické řešení osobně.
Jsme tu pro vás – tým pracovníků GHV Trading.
Související produkty
Standardní, ploché, pocínované přípojnice, které mají vyšší el. vodivost a zaručují delší životnost.
Pružné lamelové přípojnice s černou izolací, pro provozní napětí do 1000V AC (1500V DC) s rozsahem nabízených průřezů od cca 50 do 630mm2 a certifikací UL 758 (UL 67).

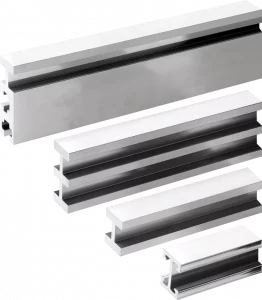

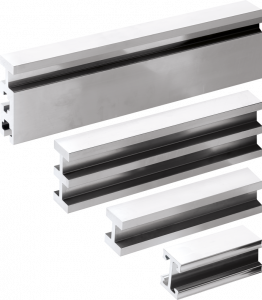

Specialní profilové přípojnice ve tvaru H, HH, TCC, měděné nebo pocínované.
