Svorky pro kabelová oka

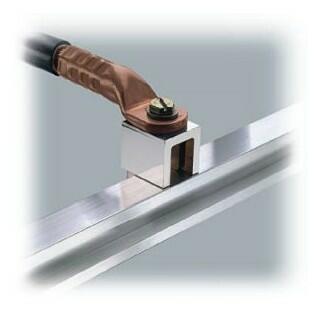

K připojení vodičů s kabelovými oky a lamelových přípojnic na přípojnice tloušťky 5 nebo 10 mm bez nutnosti vrtání otvorů.

Cena od 147 Kč
od 177,87 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (6)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Varianty k produktu Svorky pro kabelová oka (6)

Filtrace
Skladem

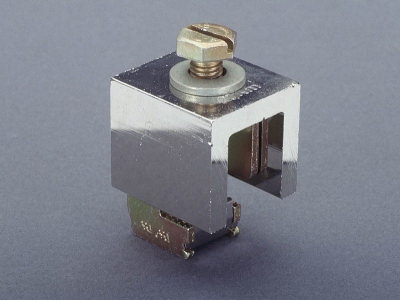

01749
Svorka pro kabelová oka
Svorka pro kabelová oka, M10x10
Pro šířku přípojnic 5mm; 630A, 690V; rozměry: 38 x 42 x 47 mm;
OBJ: 01749.000
EAN: 4021267017491
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
377 Kč/ks
456,17 Kč s DPH
Porovnání
+-
Košík

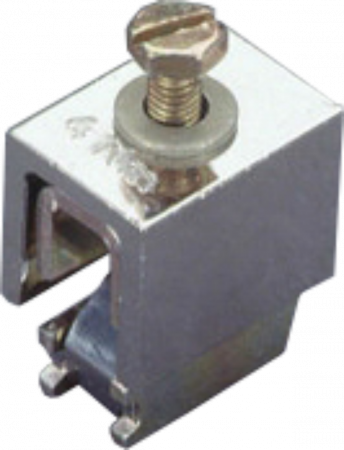

01748
Svorka pro kabelová oka
Svorka pro kabelová oka, M8x8
Pro šířku přípojnic 5mm; 490A, 690V; rozměry: 30 x 32 x 36 mm;
OBJ: 01748.000
EAN: 4021267017484
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
269 Kč/ks
325,49 Kč s DPH
Porovnání
+-
Košík
01047
Svorka pro kabelová oka
Svorka pro kabelová oka, M10x10
Pro šířku přípojnic 10mm; 630A, 690V; rozměry: 38 x 42 x 47 mm;
OBJ: 01047.000
EAN: 4021267010478
Záruka: 24 m.
Není skladem
na cestě 1 ks
392 Kč/ks
474,32 Kč s DPH
Porovnání
+-
Košík
01512
Svorka pro kabelová oka
Svorka pro kabelová oka, M5x8
Pro šířku přípojnic 10mm; 360A, 690V; rozměry: 18 x 24 x 25 mm;
OBJ: 01512.000
EAN: 4021267015121
Záruka: 24 m.
Není skladem
Prověříme pro Vás
147 Kč/ks
177,87 Kč s DPH
Porovnání
+-
Košík

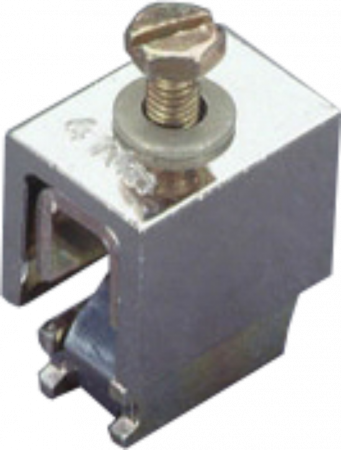

01747
Svorka pro kabelová oka
Svorka pro kabelová oka, M5x8
Pro šířku přípojnic 5mm; 360A, 690V; rozměry: 18 x 30 x 24 mm;
OBJ: 01747.000
EAN: 4021267017477
Záruka: 24 m.
Není skladem
Prověříme pro Vás
147 Kč/ks
177,87 Kč s DPH
Porovnání
+-
Košík

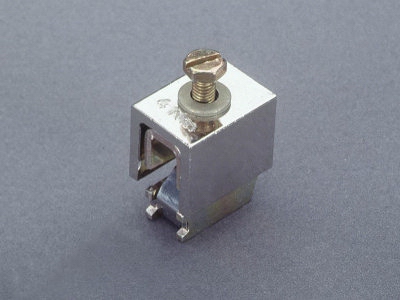

01514
Svorka pro kabelová oka
Svorka pro kabelová oka, M8x8
Pro šířku přípojnic 10mm; 490A, 690V; rozměry: 30 x 32 x 36 mm;
OBJ: 01514.000
EAN: 4021267015145
Záruka: 24 m.
Není skladem
Prověříme pro Vás
269 Kč/ks
325,49 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

  • K připojení vodičů s kabelovými oky (DIN 46 234, DIN 46 235) a lamelových přípojnic na přípojnice tloušťky 5 nebo 10 mm bez vrtání
  • S maximální proudovou zatížitelností 630 A

Rozšířené informace



Obj. číslo Proudová zatížitelnost [A] Pro kabelová oka Pro přípojnice s tloušťkou [mm] Rozměry
01747.000 360 M5x8 5 Rozměr 01747.000
01748.000 490 M8x8 Rozměr 01748.000
01749.000 630 M10x10 Rozměr 01749.000
01512.000 360 M5x8 10 Rozměr 01512.000
01514.000 490 M8x8 10, T-, H-, HH-profil Rozměr 01514.000
01047.000 630 M10x10 Rozměr 01047.000

Aplikace násuvných svorek pro kabelová oka v jednotlivých sběrnicových systémech je dána jejich proudovou zatížitelností a specifikací sběrnice, na kterou se svorka upevňuje.
