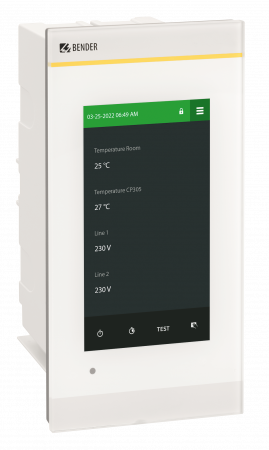

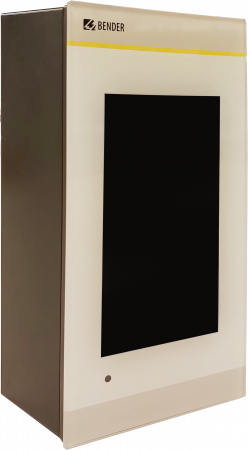

CP305 - Univerzální kontrolní a signalizační panel

Zobrazení pracovních a chybových hlášení podle ČSN 33 2000-7-710, DIN VDE 0100-710 (VDE 0100 Part 710), IEC 60364-7-710, TNI 33 2140

Univerzální kontrolní a signalizační panel pro optickou a akustickou signalizaci chybových hlášení EDS, RCMS a MEDICS systémů firmy BENDER.

Dostupnost: Skladem v GHV
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Varianty k produktu CP305 - Univerzální kontrolní a signalizační panel (1)

CP305-IO Dotykový panel
Dotykový panel
CP305-IO
Řídicí a signalizační dotykový 5" panel; DC 24 V;
webserver; 12 digit. vstupů; 2 releové výstupy;
přístroj nové řady nahrazující řadu MK2430
OBJ: B95100051
Záruka: 24 m.
Skladem v GHV
skladem 7 ks
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k CP305 - Univerzální kontrolní a signalizační panel

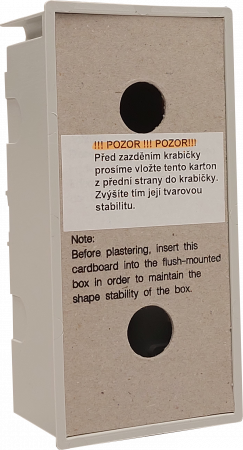

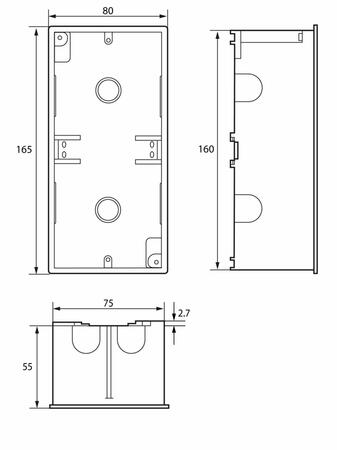

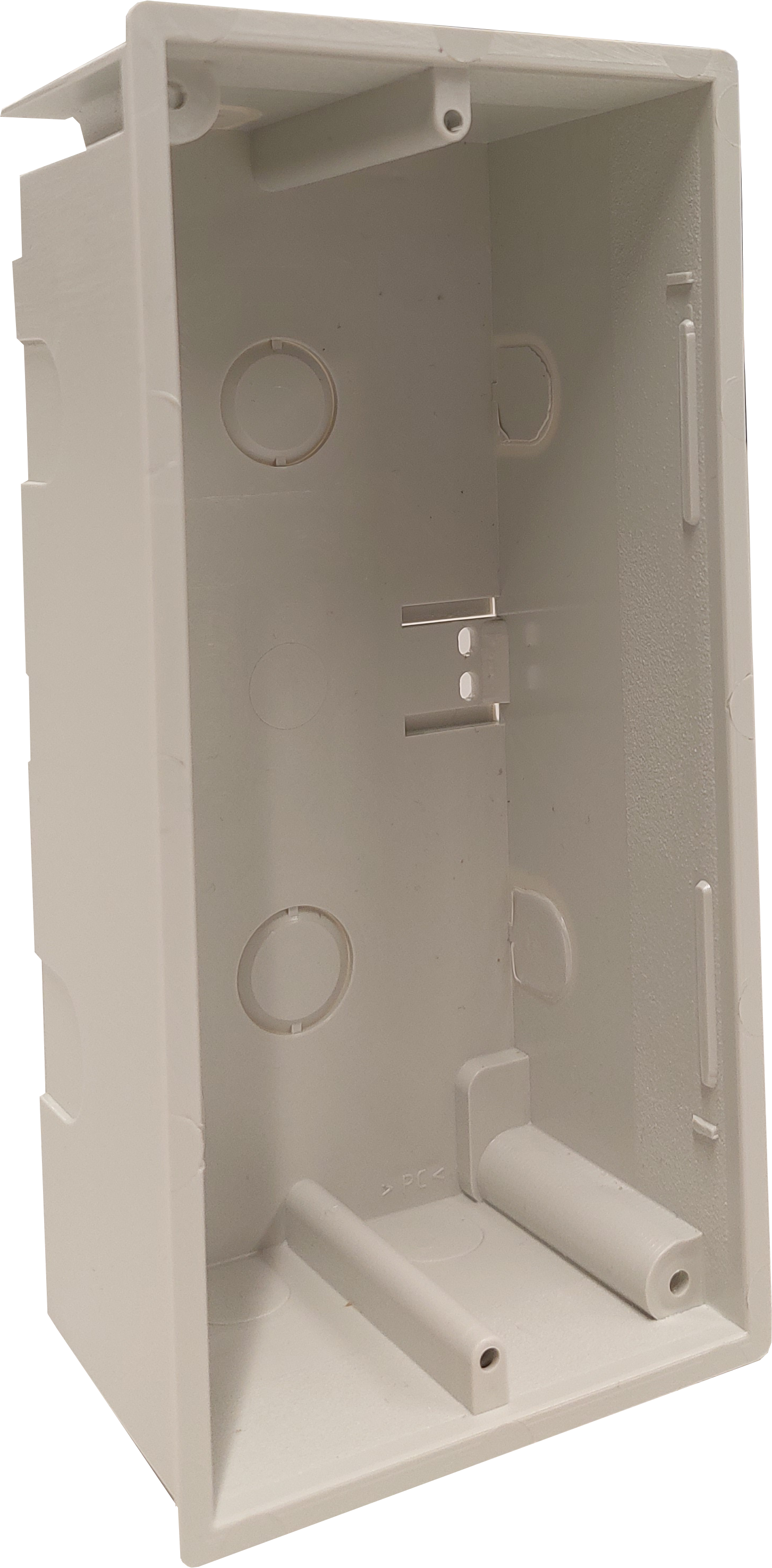

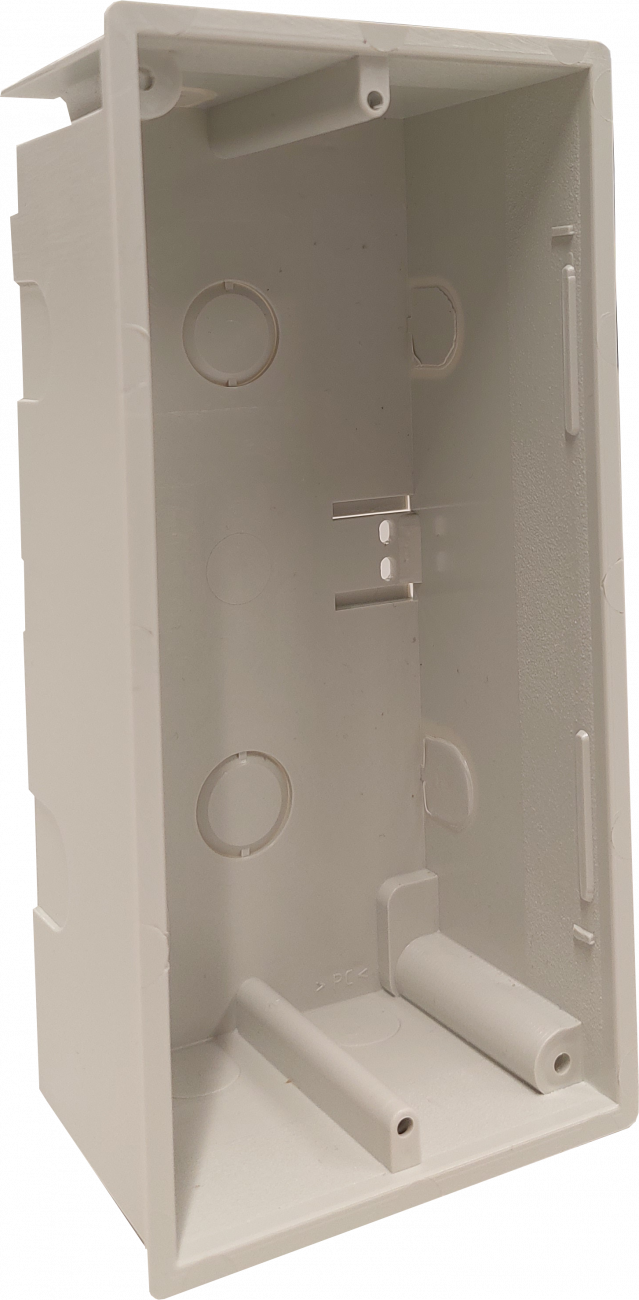

CP305 - krabice pro zapuštěnou montáž Příslušenství
Příslušenství
CP305 - krabice pro zapuštěnou montáž
Plastová montážní krabice pro instalaci do dutin a zdi pro CP305 a MK24...
OBJ: B923710
Záruka: 24 m.
Skladem v GHV
skladem 7 ks
Na dotaz
Poptejte cenu
Porovnání

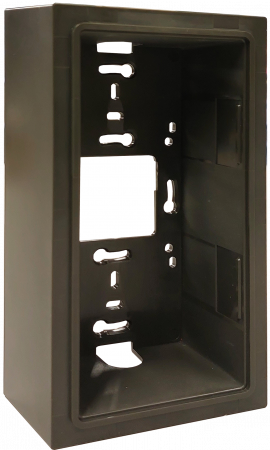

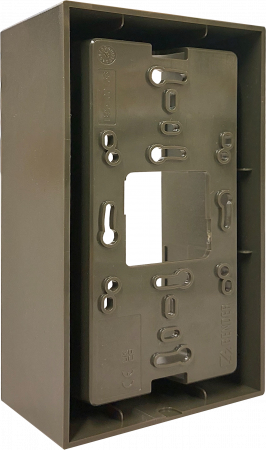

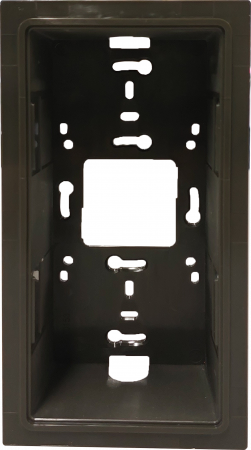

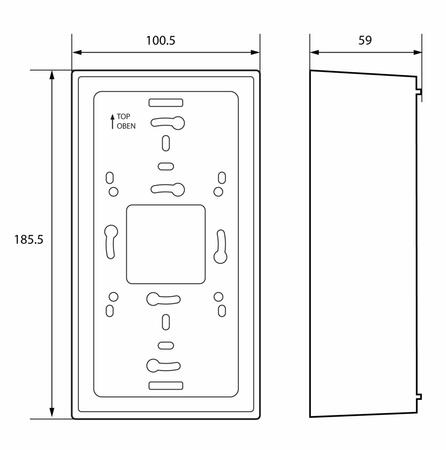

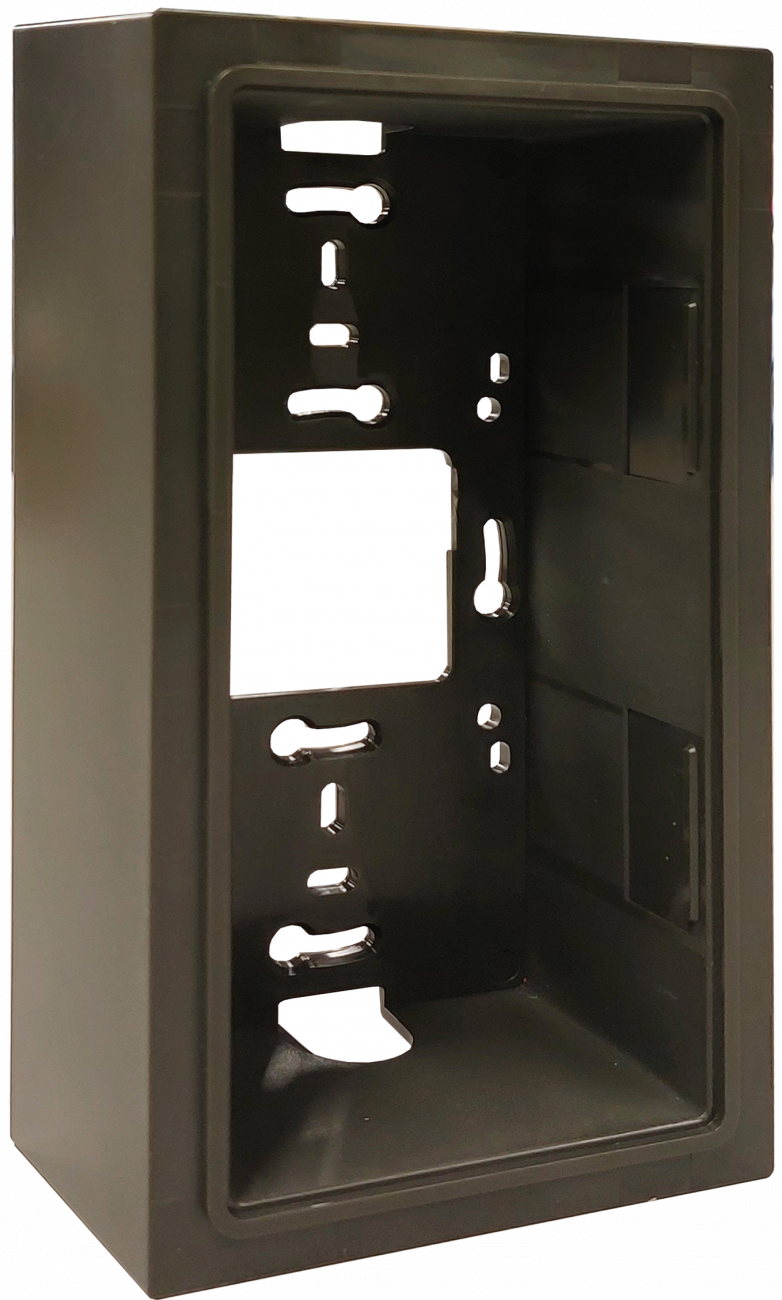

CP305 - krabice pro povrchovou montáž Příslušenství
Příslušenství
CP305 - krabice pro povrchovou montáž
Plastová montážní krabice pro instalaci na povrch pro CP305 a MK24..
OBJ: B95100153
Záruka: 24 m.
Skladem v GHV
skladem 7 ks
Na dotaz
Poptejte cenu
Porovnání
CP305 - sada montážní komplet Příslušenství
Příslušenství
CP305 - sada montážní komplet
Instalační sada pro montáž do dutých stěn a do panelu pro kryt pro zapuštěnou montáž CP305 a MK24..
OBJ: B95101000
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

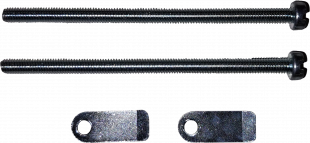

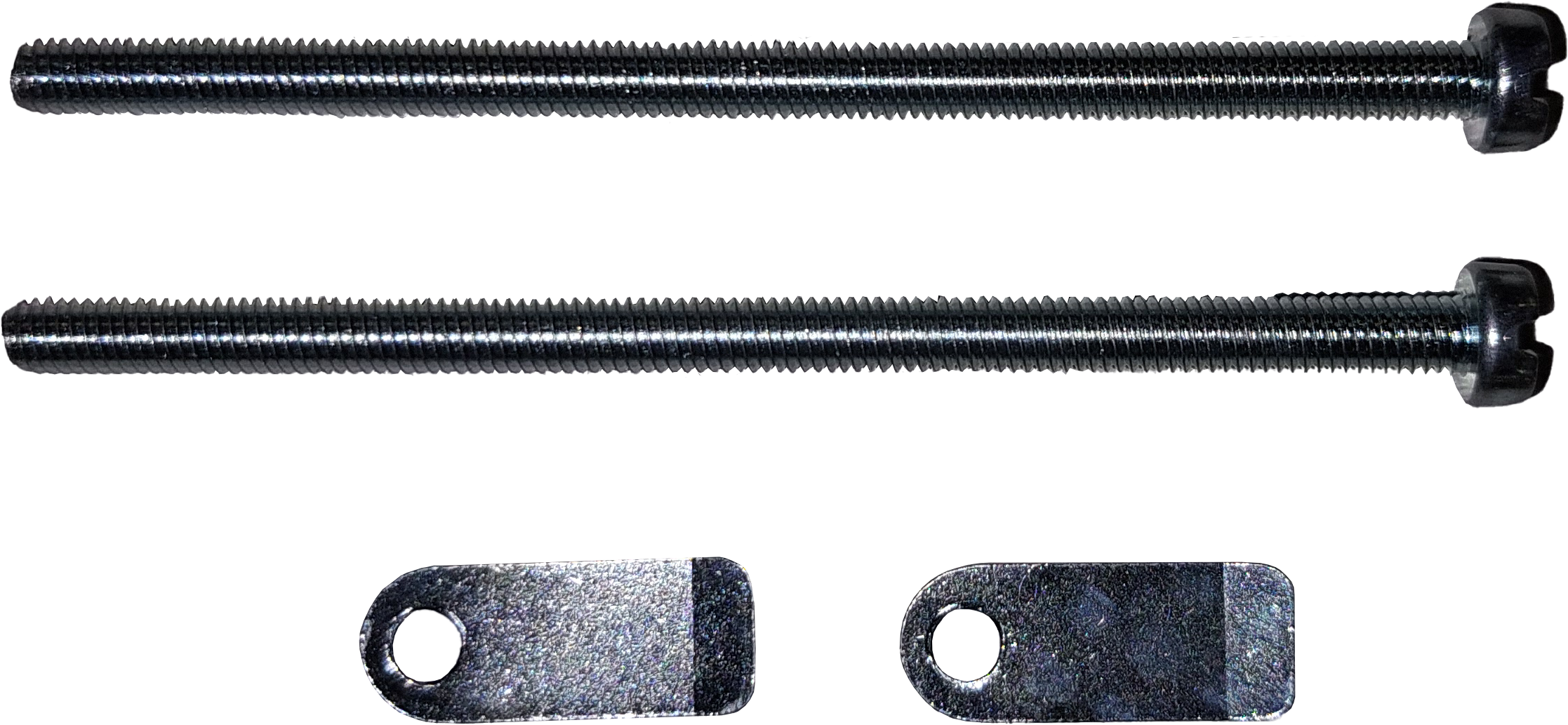

CP305 - sada pro montáž do dutin Příslušenství
Příslušenství
CP305 - sada pro montáž do dutin
OBJ: B923711
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

  • Podsvícený LC displej s textovým menu
  • Možnost výběru jazyka včetně češtiny (20 jazyků)
  • Jednoduchá instalace díky sběrnicové technologii
  • Regulace hlasitosti akustické signalizace
  • Nastavení parametrů pomocí MENU (v anglickém / německém jazyce)
  • Konstrukční verze pro zabudování do zdi / panelu a na plochu
  • Jednoduché uvádění do provozu díky předdefinovaným textovým hlášením - 12 digitálních vstupů
  • Programovatelný reléový kontakt
  • Historie až 1000 chybových hlášení s uvedením hodnoty reálného času
  • Starší verze MK2007/MK2430 může být snadno nahrazena CP305

Rozšířené informace

Popis a použití

CP305-IO je vybaven 12 digitálními vstupy, pomocí kterých lze zobrazovat zprávy a alarmy ze zařízení třetích stran, např. medicinální plyny nebohlášení UPS.
Stav digitálních vstupů lze hlásit do systému řízení budovy prostřednictvím protokolu Modbus TCP; provozní stavy lze navíc do systému řízení budovy hlásit prostřednictvím 2 reléových kontaktů.

  • Nastavení parametrů přes webový server, displej nebo aplikaci Bender Connect
  • 5” dotykový display
  • Volně programovatelná alarmová hlášení
  • Verze pro zapuštěnou i povrchovou montáž
  • Snadná náhrada MK2007/MK2430 (dodatečná montáž) díky možnosti nastavení
    horizontální nebo vertikální obrazovky

Důležité funkce zobrazení:

  • Indikátor normálního provozu
  • Porucha izolace
  • Přetížení
  • Překročení teploty transformátoru
  • Zpráva z přepínacího zařízení
  • Zprávy z jiných zařízení Bender
    (EDS/RCMS)
  • Nebezpečný proud
  • Porucha zařízení
  • Výsledky testů, monitorované sítě
  • Zobrazení naměřené hodnoty

Funkce

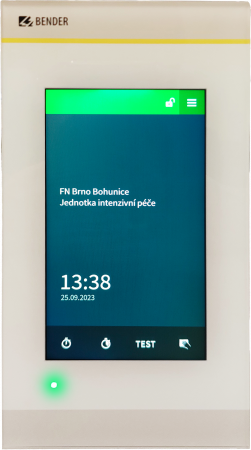

CP305 může na 5” grafickém displeji zobrazovat naměřené hodnoty nebo jednotlivé popisy. Normální, bezporuchový stav celého systému je indikován zelenou LED diodou.
V normálním stavu lze displej vypnout, aby se šetřila energie a nedocházelo ke zbytečnému osvětlování.

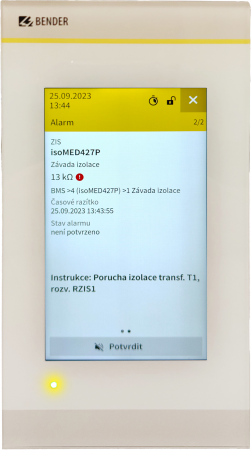

V případě alarmu se aktivuje displej, na kterém se kromě nastavené barvy alarmu zobrazí i příslušné alarmové hlášení. Navíc (pokud je tak nastaven) může být alarm signalizován zvukově. CP305 lze použít také jako paralelní displej.

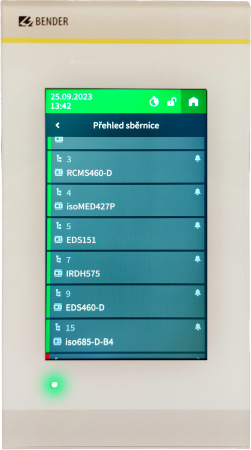

CP305 může fungovat jako master v systému Bender (BMS) nebo převzít vedoucí funkci, pokud master selže.
Pomocí testovací funkce lze zkontrolovat připojené hlídače izolačního stavu.
Parametry lze pohodlně nastavit prostřednictvím integrovaného webového serveru. Další nastavení parametrů je možné prostřednictvím displeje nebo aplikace Bender Connect.

Normy

COMTRAXX® CP305 odpovídá normám:

  • DIN VDE 0100-710 (VDE 0100 Part 710)
  • IEC 60364-7-710
  • ČSN 33 2000-7-710
  • ČSN 33 2140
  • TNI 33 2140



Technické údaje

Izolace dle IEC 60664-1
Jmenovité izolační napětí AC 50 V
Katgorie přepětí II
Parametry napájení
Jmenovité napájecí napětí Us AC/DC 24 V
Jmenovitý kmitočet napájecího napětí Us 50/60 Hz/DC
Rozsah pracovního napětí 18...28 V AC/18...28 V DC
Vlastní spotřeba max. ≤ 4.2 W
Zobrazení, paměť, signalizace
Displej 5" TFT dotykový
Znaky (počet/řádek) 50/4
Standardní chybová hlášení ve 28 jazycích včetně českého a slovenského jazyka
Počet ALARM adres 500
Počet testovacích adres 50
Počet záznamů v paměti 1000
Počet zobrazitelných zařízení 90
Optická signalizace ALALRM LED: zelená (normál), žlutá (výstraha), červená (ALARM)
Akustická signalizace s funkcí vypnutí
Text MENU D/GB
Rozhraní
Ethernet
Připojení RJ45
Přenosová rychlost 10/100 MBit/s, autodetekce
IP adresa (1:1) 169.254.xx.yy (xx a yy jsou pro každé zařízení jedinečné)
Modbus TCP
Rozhraní/protokol Ethernet/Modbus TCP
Provozní režim Slave
BMS bus
Rozhraní/protokol RS-485/BMS interní
Provozní režim Master/slave
Přenosová rychlost 9.6 kBit/s
Délka kabelu 1200 m
Zakončovací odpor 120 Ω (0,25 W), lze připojit interně
Adresa zařízení 1...90
Digitální vstupy 12 (IN1...IN12), galvanicky oddělené
Režim relé Lze zvolit pro každý vstup: vysoce aktivní nebo nízce aktivní
Napěťový rozsah HIGH AC/DC 10...30 V
Napěťový rozsah LOW AC/DC 0...2 V
Spínací prvky
Připojení

Zásuvná svorkovnice
K1 NC; K1 NO; K1 COM
K2 NC; K2 NO; K2 COM

Pracovní režim Režim N/C nebo N/O
Všeobecná data
Typ připojeni vodičů nástrčné svorkovnice
Pracovní teplota okolí -10...55 °C
Pracovní režim nepřetržitý provoz
Montáž Zaměřeno na displej
Nastavitelná horizontální/vertikální orientace displeje
Stupeň krytí předního skla IP 66
Stupeň krytí přední strany pro aplikace UL IP 50
Stupeň krytí krytu IP 20
Samozhášitelnost UL94V-0
Hmotnost ≤ 420 g
Rozměry (Š x H x V) 96 x 37.31 x 181 mm

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CP305-IO
(ZIP, 1.4 MB)
Zobrazit ikonaDownload ikona
