EDS151 - Přístroj pro vyhodnocování poruch izolace nejen ve zdravotnictví
Vícekanálový přístroj pro vyhodnocování poruch izolace pro EDS systémy s integrovanými měřicími transformátory podle ČSN EN 61 557-9
Vícekanálový přístroj pro vyhodnocování poruch izolace v zdravotnických instalacích s integrovanými měřicími transformátory.
Dotaz na produktPorovnat
Varianty k produktu EDS151 - Přístroj pro vyhodnocování poruch izolace nejen ve zdravotnictví (1)
EDS: 0,5...2,5 mA
RCM: max. 1 A
6 měřicích kanálů
Volitelné příslušenství k EDS151 - Přístroj pro vyhodnocování poruch izolace nejen ve zdravotnictví

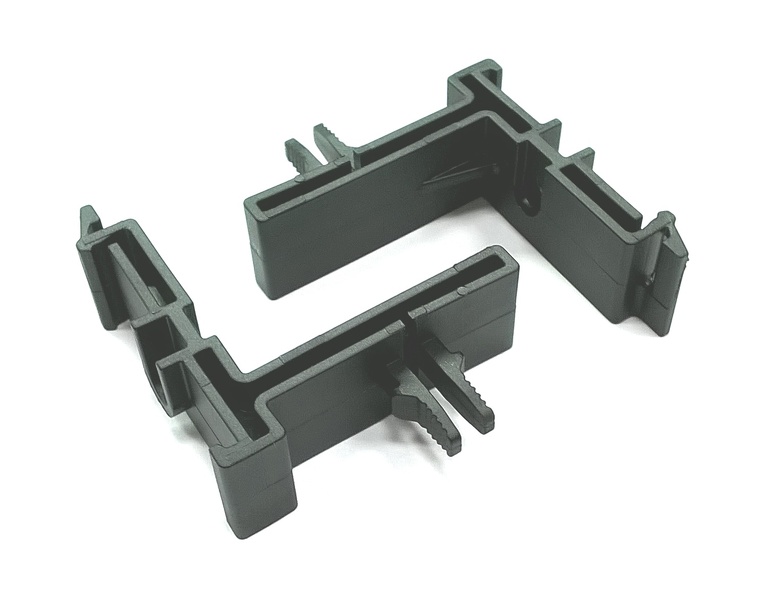

set 2 ks pro přichycení jednoho přístroje: EDS151, EDS150, RCMS150
Sec. AC 20V
Zdroj pro napájení až 2 panelů CP305, 3 panelů MK2xxx nebo 6 lokalizátorů EDS15x
Zjistit více
Sec. DC 24V, 11W
Zdroj pro napájení 3 sig. panelů MK2...
Zjistit více
Popis výrobku
- Lokalizace poruch izolace
a měření reziduálních proudů - Určeno pro AC, DC a AC/DC IT sítě ve zdravotnictví a řídících obvodech, kde lze využít max. testovací proud 1 mA
- 6 měřicích kanálů (výstupních obvodů) pro měření
pomocí integrovaných měřicích transformátorů - V jednom systémů lze provádět měření pomocí až 88 přístrojů EDS
(tj. na 528 měřicích kanálech) - Doba reakce na poruchu v AC sítí ≤ 8 s
- Citlivost 0,5 mA (100 Ω/V)
- Signalizace stavu monitorované sítě pomocí LED
- Rozsah BMS adres 3...90
- Sériové rozhraní RS485 s BMS protokolem
- Přídavná funkce měření reziduálních proudů
Rozšířené informace
Popis a použití
Vyhodnocovací jednotka EDS151 v kombinaci s hlídačem izolačního stavu ISOMETER® isoMED427P, automatickým přepínacím modulem ATICS je určena pro lokalizaci poruch izolačního stavu v izolovaných napájecích soustavách (IT sítích). Testovací proud generovaný přístroji isoMED427P nebo ATICS je detekován pomocí integrovaných měřicích transformátorů a vyhodnocen lokalizační jednotkou. Jedna lokalizační jednotka EDS151 obsahuje 6 vestavěných měřicích transformátorů. Doba lokalizace poruchy spolu s přenosem alarmového hlášení na příslušný signalizační panel (např. MK2430) je max. 8 s.
V jednom systému lze pomocí sběrnice RS-485 (BMS protokol) připojit až 88 vyhodnocovacích jednotek EDS151. Toto připojení vytváří spolu až 528 měřicích kanálů. Přenos dat na sběrnici jako i porucha na příslušeném měřicím kanálů jsou indikovány pomocí LED.
Funkce
Lokalizace poruchy je spuštěna hlídačem izolačního stavu ISOMETER® isoMED427P nebo přepínacím modulem ATICS. Jakmile je zahájeno generování testovacího proudu, začíná současně skenování výstupů měřicích transformátorů 1…6. Když testovací proud na výstupu některého z měřicích transformátorů překročí hodnotu reakce 0.5 mA, rozsvítí se příslušná alarmová LED. Alarmové hlášení spolu s adresou přístroje a příslušeným kanálem s poruchou jsou přenášeny přes komunikační rozhraní RS-485 s BMS protokolem a jsou zobrazeny na připojeném signalizačním panelu (MK2430, CP907, …).
Pokud je v systému připojeno více lokalizačních jednotek EDS151, skenování výstupů měřicích transformátorů je spuštěno současně. Porucha izolace např. na výstupu kanálu 1 je jednoznačně přiřazena příslušnému okruhu dle BMS adresy lokalizační jednotky. Každou hodinu je automaticky spuštěn vlastní test funkčnosti zařízení. Pokud je při testu zjištěna porucha zařízení, všechny alarmové LED K1…K6 začnou blikat.
Alarmové hlášení zůstává aktivní po celou dobu trvání poruchy. Signalizace poruchy pomine automaticky po odstranění poruchy. Pokud unikající proud některým z měřicích transformátorů přesáhne hodnotu 1 A je funkce lokalizace poruchy z důvodu rušení na příslušeném měřicím transformátoru deaktivována a na signalizačním panelu se zobrazí alarmové hlášení "porucha unikající proud > 1 A" (RCM funkce). RCM funkce (měření unikajícího proudu) je aktivní pouze v průběhu lokalizace poruchy.
Normy
- ČSN EN 61 557-9
- ČSN 33 2140
- STN 33 2140
- TNI 33 2140
Rozměry
Technické údaje
Parametry
| Rozsah pracovních teplot | 60 °C |
|---|---|
| Aplikace | průmysl zdravotnictví železnice |
| Monitorovaná síť AC |  Ano |
| Monitorovaná síť AC/DC | Ano |
| Generátor pulzů pro vyhledávání poruchy izolace |  Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | NE |
| BMS | Ano |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 6,0 kV |
| Parametry napájení | |
| Napájecí napětí US | AC 17...24 V / DC 14...28 V |
|---|---|
| Kmitočet napájecího napětí fS | DC, 50...60 Hz |
| Vlastní spotřeba max. | ≤ 1,5 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | AC 20....265 V / DC 20...308 V |
|---|---|
| Kmitočet fn | DC, 42...460 Hz |
| Měřicí obvod | |
| Počet měřicích kanálů (na přístroj/systém) | 6 / 528 |
|---|---|
| EDS funkce: | |
| Hodnota reakce | 0,5 mA |
| Nejistota měření | ±30% |
| Měřicí rozsah funkce EDS | 0,5...2,5 mA |
| Doba reakce v AC síti dle ČSN EN 61557-9 | ≤ 8s |
| Perioda skenování (všech kanálů) | cca. 72 s |
| RCM funkce: | |
| Hodnota reakce | 1 A |
| Nejistota měření | ±30% |
| Kmitočet | 42...68 Hz |
| Zobrazení | |
| ON/COM | zelená, provoz / sběrnice aktivní |
|---|---|
| Alarm K1...K6 | žlutá, EDS a RCM funkce |
| Komunikační rozhraní | |
| Rozhraní/protokol | RS485/BMS |
|---|---|
| Max. délka kabelů | 1200 m |
| Doporučený typ kabelů | J-Y(St)Y min. 2×2×0,8 (stíněný, jedna strana stínění připojena k PE) |
| Zakončovací odpor | 120 Ω (0,25 W), DIP přepínač |
| Rozsah adres | 3...90 |
| Všeobecná data | |||||
| Typ připojení vodičů | násuvný konektor se šroubovými svorky | ||||
|---|---|---|---|---|---|
| Pracovní teplota okolí | -25...55 °C | ||||
| Pracovní režim | trvalý provoz | ||||
| Montáž | v jakékoli pozici | ||||
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP30 | ||||
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP20 | ||||
| Materiál pouzdra | polykarbonát | ||||
| Samozhášitelnost | UL94V-0 | ||||
| Rychlá montáž na DIN lištu | Ne |
||||
| Hmotnost | cca. 340 g | ||||
| Pouzdro | viz níže | ||||
