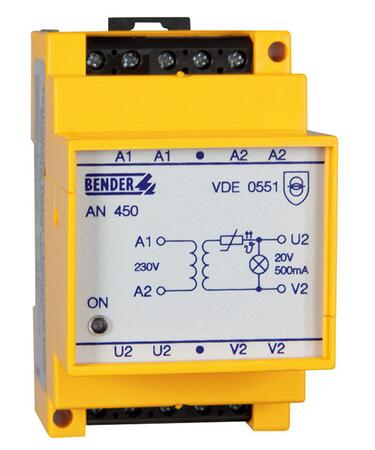

AN450 - Napájecí transformátor

Napájecí transformátor 20 V AC

Napájecí transformátor AN450 je určen pro napájení přístrojů firmy BENDER napětím 20 V AC.

Cena 2 890 Kč
3 496,90 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Varianty k produktu AN450 - Napájecí transformátor (1)

AN450 Zdroj napájecí
Zdroj napájecí
AN450
Prim. AC 230V
Sec. AC 20V
Zdroj pro napájení až 2 panelů CP305, 3 panelů MK2xxx nebo 6 lokalizátorů EDS15x
OBJ: B924201
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
2 890 Kč/ks
3 496,90 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Transformátor AN450 je určen pro napájení přístrojů firmy BENDER napětím 20 V AC. Pokud je třeba napájet více panelů, je možno 2 či více zdrojů připojit paralelně.


Rozšířené informace

Popis a použití

Transformátor AN450 je určen pro napájení přístrojů firmy BENDER napětím 20 V AC. Pomocí jednoho napájecího transformátoru lze napájet max. 3 ks panelů MK2430, MK2007 a nebo jejich kombinaci. Pokud je třeba napájet více panelů, je možno 2 či více zdrojů připojit paralelně.

Funkce

Pokud připojíte některý ze signalizačních panelů MK2430 nebo MK2007 k hlídači izolace isoMED427P, musí se panel napájet z přídavného zdroje napětí 20 V. Zdroj AN450 slouží k napájení až 3 ks panelů. Primární napětí 230 V AC se přivádí na vývody A1/A2. Výstupní napětí 20 V AC je na vývodech U2/V2. Vstupní i výstupní vývody jsou zdvojené, aby se lépe připojovali další paralelní zdroje. Sekundární obvod je chráněn interním PTC. Pracovní LED (zelená) "ON/ZAPNUTO" svítí v případě, že je zařízení v provozu.

Provedení a konstrukce

Montáž je možná na DIN lištu v souladu s IEC 60715, do rozvaděčů v souladu s DIN 43 871 nebo montáž pomocí šroubů.

Rozměry pouzdra X440

Rozměry pouzdra X440

Technické údaje

Izolace dle IEC 60664-1
Jmenovité izolační napětí AC 250 V
Jmenovité pulzní zkušební napětí 4 kV
Parametry napájení
Jmenovité napájecí napětí Us viz údaje pro objednávku
Jmenovitý kmitočet napájecího napětí Us viz údaje pro objednávku
Rozsah pracovního napětí 0,85...1,1 US
Sekundární napětí AC 20 V
Jmenovitý kmitočet 50...60 Hz
Max. zátěž sekundárního obvodu ≤ 9 VA
Všeobecná data
Typ připojení vodičů šroubové svorky
Pracovní teplota okolí -5...55 °C
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Stupeň krytí, vnitřní součásti (DIN EN 60529) IP30
Stupeň krytí, svorky (DIN EN 60529) IP20
Materiál pouzdra polykarbonát
Samozhášitelnost UL94V-0
Rychlá montáž na DIN lištu dle IEC 60715
Hmotnost ≤ 400 g
Pouzdro X440

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - AN450
(DWG, 82 kB)
Zobrazit ikonaDownload ikona
