EDS150 - Přístroj pro vyhodnocování poruch izolace
Vícekanálový přístroj pro vyhodnocování poruch izolace pro EDS systémy s integrovanými měřicími transformátory dle ČSN EN 61 557-8
Dotaz na produktPorovnat
Varianty k produktu EDS150 - Přístroj pro vyhodnocování poruch izolace (1)
EDS: 5...25 mA
RCM: max. 10 A
6 měřicích kanálů
Přidání EDS150 do košíku
Sestava s doporučenými doplňky
| Foto | Produkt | Dostupnost | Počet | Cena mj. | Cena celkem | |
|---|---|---|---|---|---|---|
 | EDS150, Vyhodnocovací jednotka | Není skladem Prověříme pro Vás | +- /ks | Na dotaz | Na dotaz | |
+ | Příchytka na DIN lištu pro XM150, Příslušenství | Skladem v GHV skladem >10 ks | +- /ks | Na dotaz | Na dotaz | |
| Celková cena sestavy | 0 Kč 0 Kč s DPH | |||||
Volitelné příslušenství k EDS150 - Přístroj pro vyhodnocování poruch izolace
Sec. AC 20V
Zdroj pro napájení až 2 panelů CP305, 3 panelů MK2xxx nebo 6 lokalizátorů EDS15x
Zjistit více
Sec. DC 24V, 11W
Zdroj pro napájení 3 sig. panelů MK2...
Zjistit více
set 2 ks pro přichycení jednoho přístroje: EDS151, EDS150, RCMS150
Popis výrobku
- Lokalizace poruch izolace a měření reziduálních proudů
- Určeno pro AC, DC a AC/DC IT rozvodné sítě v průmyslových instalacích, kde lze využít max. testovací proud 50 mA
- 6 měřicích kanálů (výstupních obvodů) pro měření pomocí integrovaných měřicích transformátorů
- V jednom systémů lze provádět měření pomocí až 88 přístrojů EDS (tj. na 528 měřicích kanálech)
- Doba reakce na poruchu v AC sítí ≤ 8 s
- Citlivost 5 mA (100 Ω/V)
- Signalizace stavu monitorované sítě pomocí LED
- Rozsah BMS adres 3...90
- Sériové rozhraní RS485 s BMS protokolem
- Přídavná funkce měření reziduálních proudů
Rozšířené informace
Popis a použití
Vyhodnocovací jednotka EDS150 v kombinaci s hlídačem izolačního stavu ISOMETER® iso685...-P nebo IRDH575 je určena pro lokalizaci poruch izolačního stavu v izolovaných napájecích soustavách (IT sítích). Testovací proud generovaný přístrojem iso685...-P nebo IRDH575 je detekován pomocí integrovaných měřicích transformátorů a vyhodnocen lokalizační jednotkou. Jedna lokalizační jednotka EDS150 obsahuje 6 vestavěných měřicích transformátorů. Doba lokalizace poruchy spolu s přenosem alarmového hlášení na příslušný signalizační panel (např. MK2430) je max. 8 s.
V jednom systému lze pomocí sběrnice RS-485 (BMS protokol) připojit až 88 vyhodnocovacích jednotek EDS150. Toto připojení vytváří spolu až 528 měřicích kanálů. Přenos dat na sběrnici jako i porucha na příslušeném měřicím kanálů jsou indikovány pomocí LED.
Funkce
Proces lokalizace poruchy je spuštěn hlídačem izolačního stavu ISOMETER® iso685-x-P nebo IRDH575. Jakmile je zahájeno generování testovacího proudu, začíná současně skenování výstupů měřicích transformátorů 1…6. Když testovací proud na výstupu některého z měřicích transformátorů překročí hodnotu reakce 5 mA, rozsvítí se příslušná alarmová LED. Alarmové hlášení spolu s adresou přístroje a příslušeným kanálem s poruchou jsou přenášeny přes komunikační rozhraní RS-485 s BMS protokolem a jsou zobrazeny na připojeném signalizačním panelu (MK2430, CP907, …).
Pokud je v systému připojeno více lokalizačních jednotek EDS150, skenování výstupů měřicích transformátorů je spuštěno současně. Porucha izolace např. na výstupu kanálu 1 je jednoznačně přiřazena příslušnému okruhu dle BMS adresy lokalizační jednotky. Každou hodinu je automaticky spuštěn vlastní test funkčnosti zařízení. Pokud je při testu zjištěna porucha zařízení, všechny alarmové LED K1…K6 začnou blikat.
Alarmové hlášení zůstává aktivní po celou dobu trvání poruchy. Signalizace poruchy pomine automaticky po odstranění poruchy. Pokud unikající proud některým z měřicích transformátorů přesáhne hodnotu 10 A, je funkce lokalizace poruchy z důvodu rušení na příslušeném měřicím transformátoru deaktivována a na signalizačním panelu se zobrazí alarmové hlášení "porucha unikající proud > 10 A" (RCM funkce). RCM funkce (měření unikajícího proudu) je aktivní pouze v průběhu lokalizace poruchy.

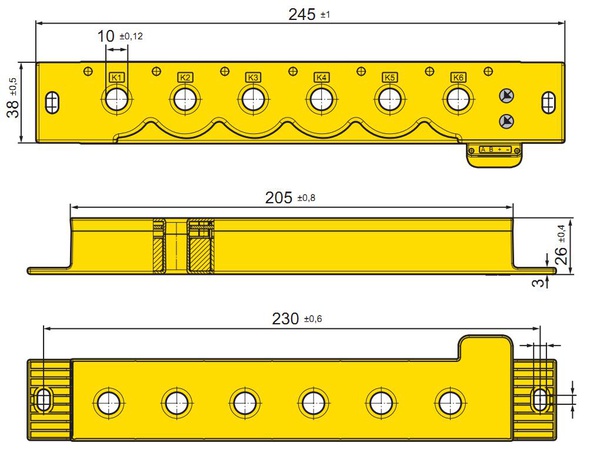

Rozměry
Technické údaje
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 6 kV |
| Parametry napájení | |
| Napájecí napětí US | AC 17...24 V / DC 14...28 V |
|---|---|
| Kmitočet napájecího napětí fS | DC, 50...60 Hz |
| Vlastní spotřeba max. | ≤ 1,5 VA DC, ≤ 3 VA AC |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | AC 20....276 V / DC 20...308 V |
|---|---|
| Kmitočet fn | DC, 42...460 Hz |
| Měřicí obvod | |
| Počet měřicích kanálů (na přístroj/systém) | 6 / 528 |
|---|---|
| EDS funkce: | |
| Hodnota reakce | 5 mA |
| Nejistota měření | ± 30% |
| Měřicí rozsah funkce EDS | 5...25 mA |
| Doba reakce v AC síti dle ČSN EN 61557-9 | ≤ 8s |
| Perioda skenování (všech kanálů) | cca. 72 s |
| RCM funkce: | |
| Jmenovitá hodnota reakce | 10 A |
| Nejistota měření | ± 30% |
| Kmitočet | 42...68 Hz |
| Zobrazení | |
| ON/COM | zelená, provoz / aktivita sběrnice |
|---|---|
| Alarm K1...K6 | žlutá, EDS a RCM funkce |
| Komunikační rozhraní | |
| Rozhraní/protokol | RS485/BMS |
|---|---|
| Max. délka kabelů | 1 200 m |
| Doporučený typ kabelů | J-Y(St)Y min. 2×2×0,8 (stíněný, jedna strana stínění připojena k PE) |
| Zakončovací odpor | 120 Ω (0,25 W), DIP přepínač |
| Rozsah adres | 3...90 |
| Všeobecná data | |||||
| Typ připojení vodičů | násuvný konektor s pružinovými svorkami | ||||
|---|---|---|---|---|---|
| Pracovní teplota okolí | -25...55 °C | ||||
| Pracovní režim | trvalý provoz | ||||
| Montáž | v jakékoli pozici | ||||
| Materiál pouzdra | polykarbonát | ||||
| Třída hořlavosti | UL94 V-0 | ||||
| Rychlá montáž na DIN lištu |  Ne |
||||
| Hmotnost | cca. 340 g | ||||
| Pouzdro | viz níže | ||||
