AN410, AN420-R - Napájecí zdroje

Napájecí zdroj 24 V DC

Napájecí zdroj AN410 je určen pro napájení přístrojů firmy BENDER do 10 W napětím 24 V DC.
Napájecí zdroj AN420-R je redundantní zdroj určený pro napájení přístrojů firmy BENDER napětím 24 V DC ze dvou zdrojů AN410 (10W, Bender) nebo CP-D 24/1.3 (30W) resp. CP-D 24/2.5 (60W) resp.CP-D 24/4.2 (100W, ABB).



Cena od 2 410 Kč
od 2 916,10 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Varianty k produktu AN410, AN420-R - Napájecí zdroje (2)

Filtrace
Skladem

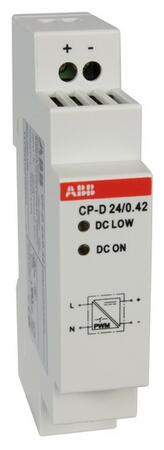

AN410 Zdroj napájecí
Zdroj napájecí
AN410
Prim. AC 90...264V / DC 120...370V
Sec. DC 24V, 11W
Zdroj pro napájení 3 sig. panelů MK2...
OBJ: B924209
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 410 Kč/ks
2 916,10 Kč s DPH
Porovnání
+-
Košík

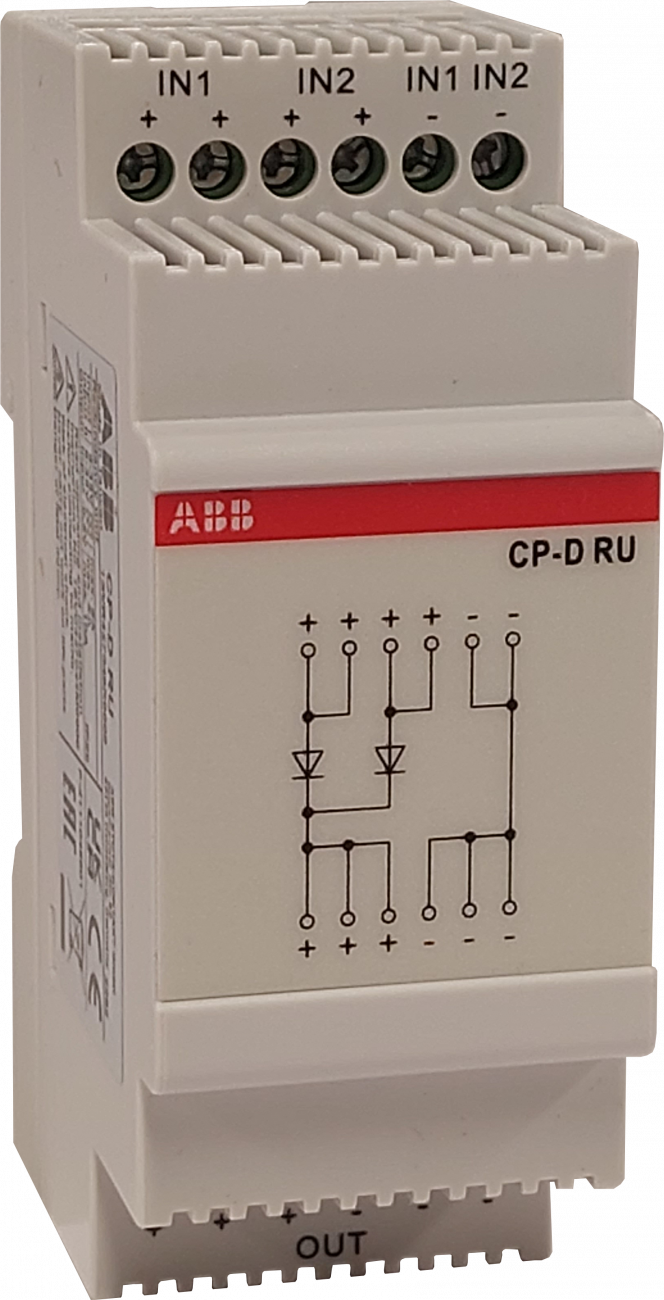

AN420-R Zdroj napájecí
Zdroj napájecí
AN420-R
Redundantní jednotka zajišťující propojení dvou zdrojů DC 24V
Vstup: DC 24V / 2x5A
Výstup: DC 24V / 1x5A skutečná redundance
Příslušenství ke zdrojům AN410 a CP-D
OBJ: B95100250
Záruka: 24 m.
Skladem v GHV
skladem 4 ks
2 580 Kč/ks
3 121,80 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

  • Spínaný zdroj pro napájení zařízení BENDER napětím DC 24 V
  • Max. příkon 10 VA
  • Napájení pro max. 3 ks MK2430, 2 ks CP907 nebo 6 ks ED151
  • Odolný vůči přetížení nebo zkratu

Rozšířené informace

Popis a použití

Spínaný napájecí zdroj AN410 slouží k napájení zařízení BENDER s napájecím napětím 24 V DC a maximální celkovou spotřebu do 10 VA. Pomocí jednoho napájecího zdroje lze napájet maximálně 3 signalizační panely MK2430, maximálně 2 signalizační panely CP305, maximálně 6 vyhodnocovacích jednotek EDS151 a nebo jejich kombinaci. Pokud je třeba napájet více zařízení, je možno 2 či více zdrojů připojit paralelně. Vzhledem k tomu, že vstupní napětí je DC, není nutné dodržet podmínku primárního napětí z jediného zdroje.

Funkce

Napájecí napětí US je připojeno na svorky L / N. Výstupní napětí 24 V DC je k dispozici na svorkách + / -. Sekundární okruh má elektronickou ochranu proti přetížení a zkratu. Pomocí dvou zdrojů AN410 napájených ze dvou nezávislých okruhů lze zajisti redundatní zdroj napájení např. pro signalizační panely MK nebo CP305. Takovýto způsob zapojení pak splňuje náročné požadavky norem dle SIL II. Maximální počet připojitelných zařízení závisí kromě vlastní spotřeby připojených zařízení také na úbytku napětí mezi napájecí jednotkou AN410 a napájeným zařízením. Používejte proto vodiče vhodného průřezů.

Provedení a konstrukce

Montáž je možná na DIN lištu v souladu s IEC 60715, do rozvaděčů v souladu s DIN 43 871.

Technické údaje

Izolace dle IEC 60664-1
Jmenovité izolační napětí AC 3 kV
Jmenovité pulzní zkušební napětí 3 kV
Parametry napájení
Jmenovité napájecí napětí Us viz údaje pro objednávku
Jmenovitý kmitočet napájecího napětí Us viz údaje pro objednávku
Sekundární napětí DC 24 V / ±1%
Max. zátěž sekundárního obvodu 11...12 W / 420 mA
Všeobecná data
Typ připojení vodičů šroubové svorky
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Stupeň krytí, vnitřní součásti (DIN EN 60529) IP20
Stupeň krytí, svorky (DIN EN 60529) IP20
Rychlá montáž na DIN lištu dle IEC 60715
Hmotnost ≤ 70 g
