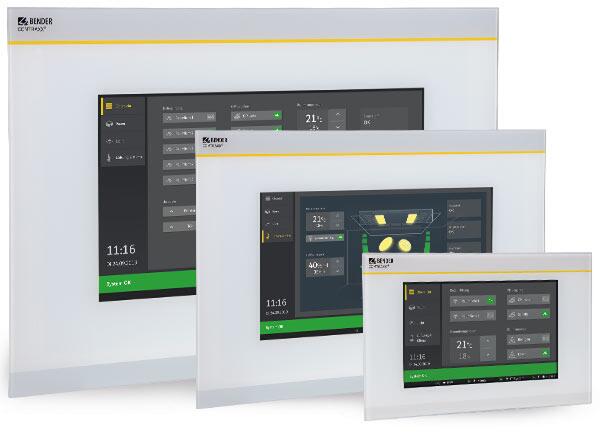

CP9xx - řada řídicích dotykových panelů

Dotykový panel pro dohled a ovládání technologií nejen ve zdravotnických prostorech

Multifunkční dotykový panel a převodník řady CP900 slučuje celou řadu komunikačních rozhraní do jednoho přístroje a je určen zejména pro monitoring stavu důležitých rozvodů a technologií ve zdravotnických prostorech, a to včetně vizualizace a signalizace alarmů.
Zobrazení pracovních a chybových hlášení z monitorovacích systémů firmy BENDER dle ČSN 33 2000-7-710 a STN 33 2000-7-710

Dostupnost: Skladem v GHV
Vybrat variantu (5)
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Varianty k produktu CP9xx - řada řídicích dotykových panelů (5)

Filtrace
Skladem

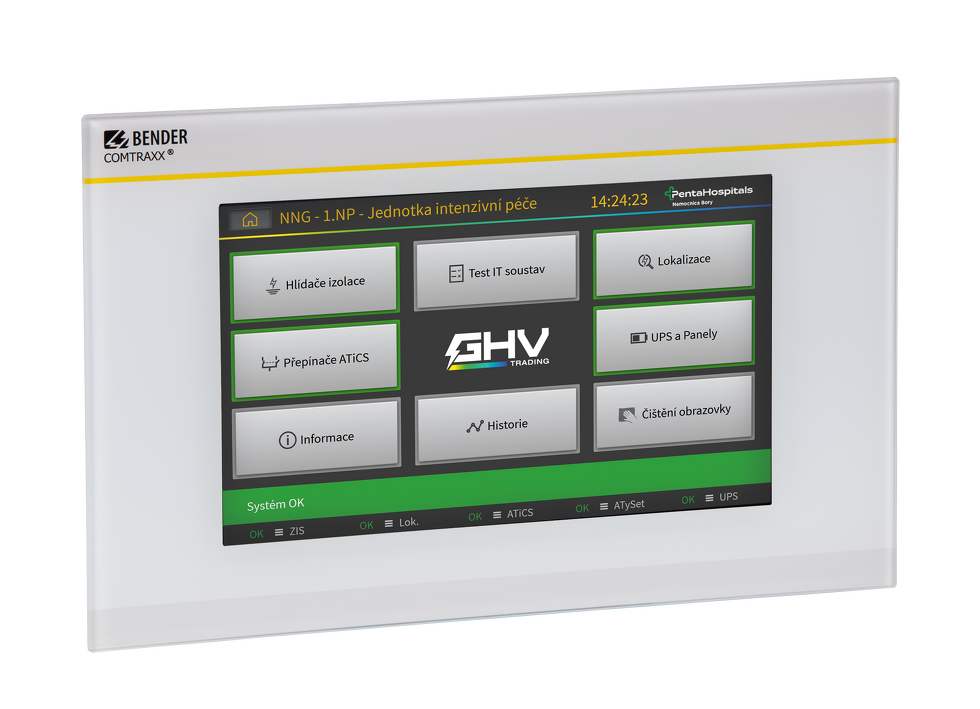

CP907 - Univerzální dotykový kontrolní a signalizační panel
Dotykový panel
CP907 COMPLET
Řídicí a signalizační dotykový panel 7", DC 24 V,
Přístroj CP907 a krabička pro zapuštěnou montáž
OBJ: B95061080
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání

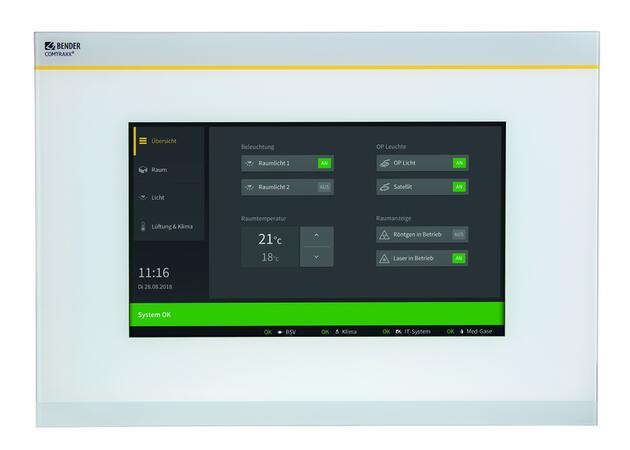

CP924 - Univerzální dotykový kontrolní a signalizační panel
Dotykový panel
CP915 COMPLETE white
Řídicí a signalizační dotykový panel 15,6", AC 100...240 V,
bílý rámeček.
OBJ: B95061081
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CP915 - Univerzální dotykový kontrolní a signalizační panel - šedý
Dotykový panel
CP915 COMPLETE grey
Řídicí a signalizační dotykový panel 15,6", AC 100...240 V,
šedý rámeček.
OBJ: B95061085
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

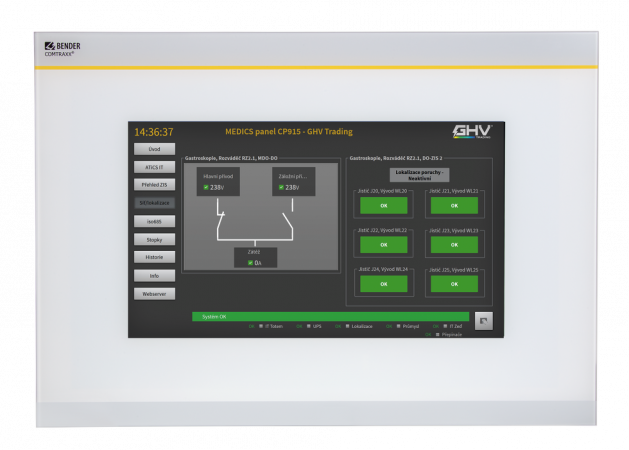

CP915 - Univerzální dotykový kontrolní a signalizační panel
Dotykový panel
CP924 COMPLETE white
Řídicí a signalizační dotykový panel 24", AC 100...240 V,
bílý rámeček.
OBJ: B95061083
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

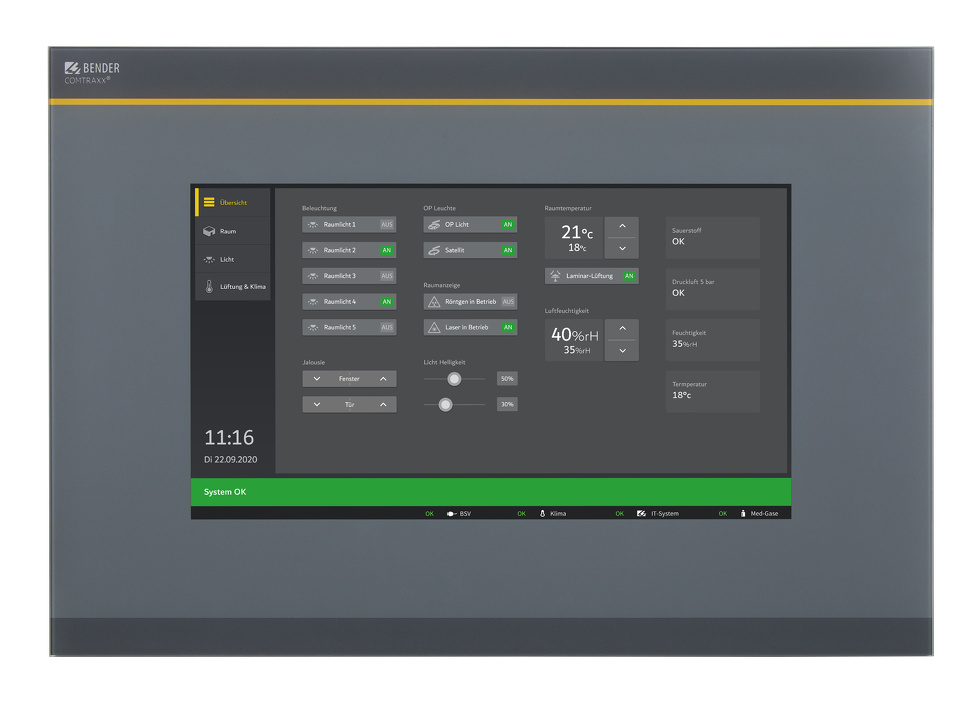

CP915 - Univerzální dotykový kontrolní a signalizační panel - šedý
Dotykový panel
CP924 COMPLETE grey
Řídicí a signalizační dotykový panel 24", AC 100...240 V,
šedý rámeček.
OBJ: B95061084
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k CP9xx - řada řídicích dotykových panelů

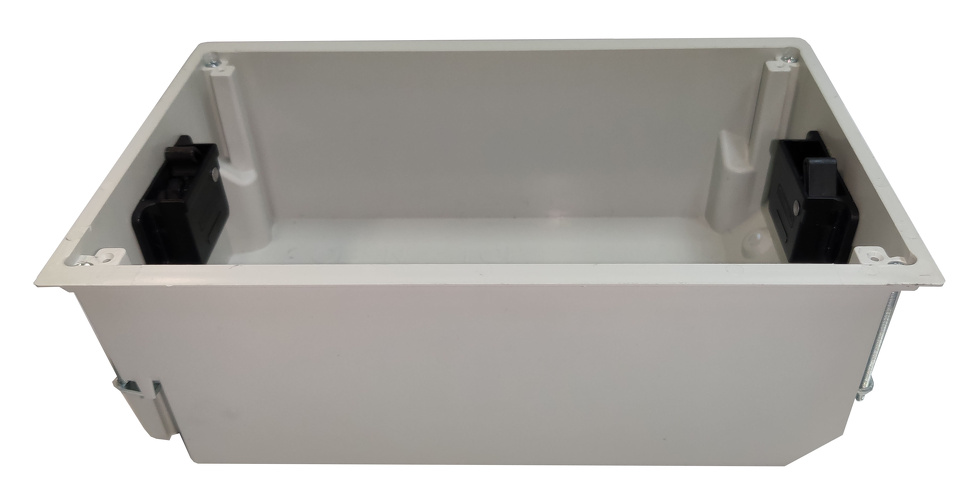

Příslušenství - Montážní krabice do duté zdi pro CP907
Příslušenství
CP907 montážní krabice pro zapuštění do zdi
OBJ: B95100140
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

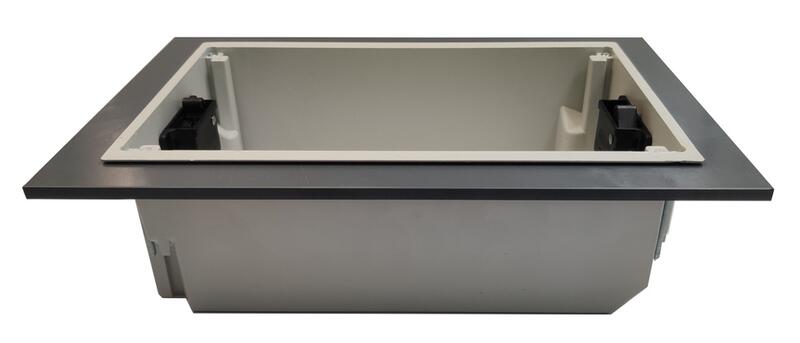

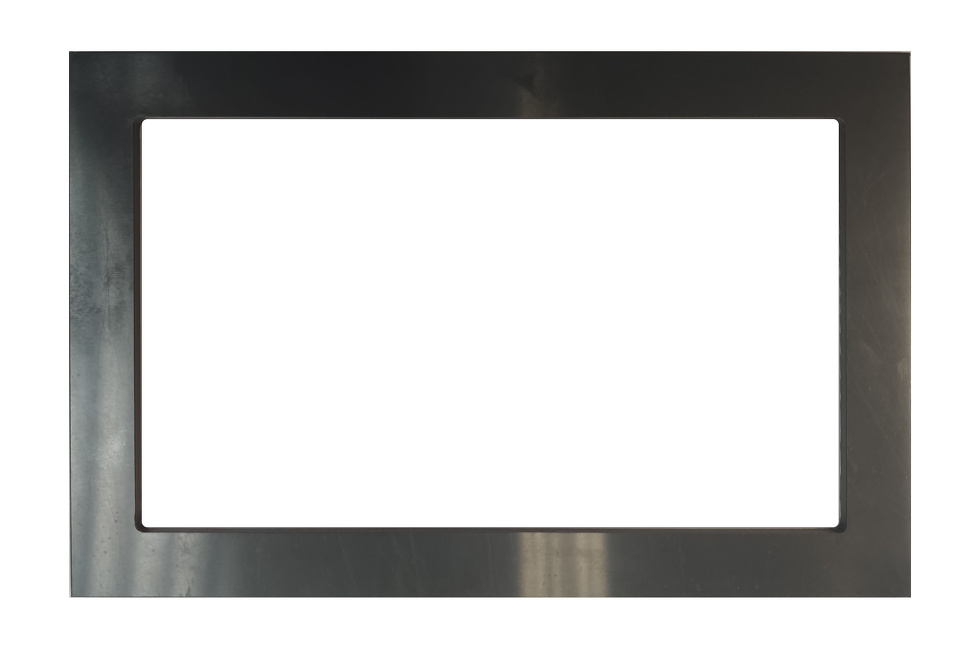

Příslušenství - Adaptér pro montáž do panelu pro CP907
Příslušenství
CP907 adaptér
Plastový rámeček pro montáž do panelu
OBJ: B95061912
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání

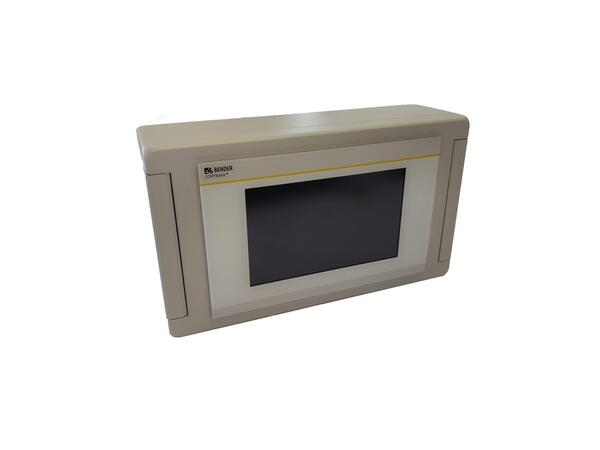

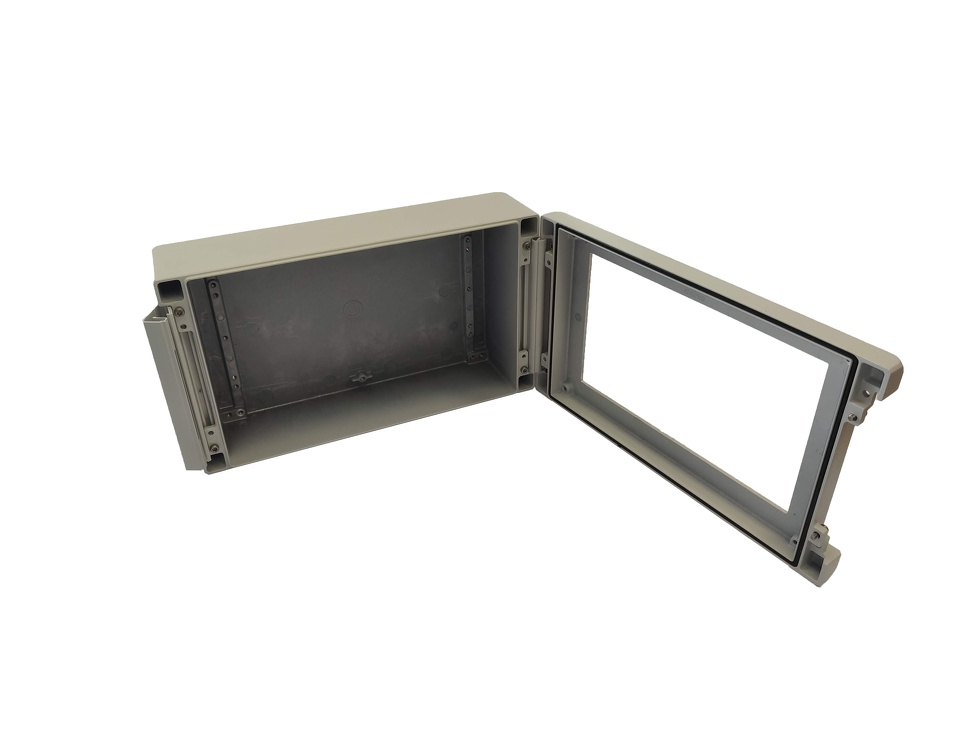

Příslušenství - montážní alu krabice do zdi pro CP907 - celkový pohled
Příslušenství
CP907 montážní hliníková krabice na povrch
Hliníková montážní krabice pro instalaci na povrch
OBJ: B95061913
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - CP907 COMPLETE
OBJ: S95061080
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - CP915 COMPLETE grey
OBJ: S95061085
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - CP915 COMPLETE white
OBJ: S95061081
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

  • Uživatelsky přívětivý dotykový signalizační panel pro aplikace nejen ve zdravotnických prostorech
  • Displej o velikosti 7", 15,6" nebo 24" s tvrzeným a antireflexním sklem
  • Velmi kvalitní zobrazení s vysokým kontrastem, velkým rozlišením a širokým pozorovacím úhlem
  • Jednoduché ovládání
  • Doplňující informace pro zdravotnický a technický personál
  • Optická a akustická signalizace v případě alarmů nebo událostí
  • Jasná struktura menu se srozumitelnými interaktivními symboly
  • Jasně označené bezpečnostní funkce
  • Možnost vložit grafické plány nebo fotografie
  • Jednoduchá integrace externích zařízení jako jsou operační stoly, ovládání osvětlení, rozvody medicínkých plynů nebo interkom
  • Tichý provoz - zařízení neobsahuje ventilátory
  • Snadné čištění a dezinfekce díky stupni krytí IP54
  • Skleněné provedení s možností antibakteriální čelní fólie
  • Bezšroubová montáž čelní desky
  • Jednoduchý přechod ze stávajícího systému s TM panely při minimálním přerušením provozu

Rozšířené informace

Vlastnosti

Rozhraní mezi lidmi a stroji hrají zásadní roli při správném vyhodnocení vzniklých alarmů a ovládání klíčových technologií. Takovým rozhraním je i řídicí dotykový panel CP9xx, jehož úkolem je vydávat vizuální a akustické poplachy a přeměnit informace z monitorovaného systému na srozumitelné pokyny pro obsluhu a personál. To je důležité zejména v kritických provozních situacích. Ovládací panel CP9xx nabízí uživateli řešení, které splňuje požadavky moderních zdravotnických prostorů i průmyslových areálů a komerčních budov.

Integrací technických zařízení do jediného panelu lze snadno vytvořit technické monitorovací centrum. Velkou výhodnou jsou široké diagnostické možnosti díky kompletnímu přehledu o stavu systému z jednoho bodu prostřednictvím webového prohlížeče doplněného o záznamníky dat a paměť historie.

Aplikace

Monitorování, provoz a zobrazení:

  • neuzemněné (IT) rozvody napájení,
  • signalizace stavu medicínských plynů,
  • klimatizační systémy a ventilace,
  • osvětlení místnosti,
  • osvětlení operačního stolu,
  • speciální napájecí systémy, jako např. doplňující bezpečnostní napájení nebo systémy UPS,
  • další systémy od různých výrobců.

Systém nabízí řadu možností integrace digitálních a analogových vstupů / výstupů s různým provozním napětím, výkonem, měřicími signály nebo speciálními funkcemi pro zobrazení a aktivaci alarmu a/nebo pro ovládání klíčových technologií a rozvodů.

Přístroj umožňuje komunikaci v rámci řady průmyslových rozhraní, jako například:

Přehled rozhraní

Výsledkem je všestranný systém, který je jak modulární, tak flexibilní, a který může být snadno upraven, rozšiřován nebo připojen k novým technologiím.

Specifické provedení dle požadavku zákazníka

Každý panel může být individuálně vyroben a přizpůsoben požadavkům uživatele. Přizpůsobení zahrnuje nastavení parametrů jako je zadání mezních hodnot, specifikace jednotlivých uživatelských textů i úprava konfigurace systému. Dodávku řídicích panelů CP9xx lze dále doplnit o příslušenství dle specifikace zákazníka, jako např.

  • dokovací stanice pro dálkové ovladače operačního stolu,
  • interkomové systémy,
  • ovládací prvky světel operačního sálu,
  • programovatelná podsvícená klávesnice,
  • digitální / analogové vstupy / výstupy pro instalaci do rozváděčů nebo ovládacích skříní,
  • zpracování dat ze systémů třetích stran,
  • vestavba a zabudování zařízení třetích stran apod.

Rozměry ovládacích panelů CP90x

Rozměry ovládacích panelů CP90x

Technické údaje

Izolace podle IEC 60664-1, provedení CP907
Jmenovité napětí izolace 50 V
Kategorie přepětí III
Stupeň znečištění 2
Jmenovité impulzní výdržné napětí 800 V
Izolace podle IEC 60664-1, provedení CP915 a CP924
Jmenovité napětí izolace AC 250 V
Kategorie přepětí III
Stupeň znečištění 2
Jmenovité impulzní výdržné napětí 4 kV
Parametry napájení CP 907, svorkovnice (A1/+; A2/-)
Napájecí napětí US DC 24 V
Tolerance US ±20 %
Vlastní spotřeba při DC 24 V < 15 W
Napájení prostřednictvím PoE (pouze CP907)
Napájecí napětí US DC 48 V
Tolerance US -25...+15 %
Vlastní spotřeba při PoE < 15 W
Parametry napájení CP 915/CP924 svorkovnice (L1; N)
Napájecí napětí US z externího zdroje
AC 100...240 V
Tolerance US -15...+10 %
Frekvenční rozsah US 50...60 Hz
Vlastní spotřeba při AC 230 V < 30 W (CP915)/< 55 W (CP924)
Záloha v případě výpadku napájení
Doba uchování nastavení data a času min. 3 dny
Doba autonomního provozu po výpadku napájení min. 15 s
Zobrazení, ovládání
Úhlopříčka TFT dotykového displeje CP907: 7"
CP915: 15,6"
CP924: 24"
Rozlišení (počet pixelů) CP907: 800 x 480
CP915: 1366 x 768
CP924: 1920 x 1080
Jas (cd/m2) 300
Kontrast (typicky) CP907: 300:1
CP915: 400:1
CP924: 5000:1
Zorný úhel CP907: 70°/70°
CP915: 80°/70°
CP924: 89°/89°
Počet barev CP907: 262 000
CP915: 16,7 milionu
CP924: 16,7 milionu
Podsvětlení LED
Paměť
Nastavení e-mailu max. 250 záznamů
Individuální texty 1200 textů, každý se 100 znaky
Počet zobrazených zařízení 247
Počet datových bodů zařízení třetích stran na Modbus TCP a Modbus RTU 50
Počet datových záznamníků 30
Počet datových záznamů každého záznamníku 10000
Počet záznamů v historii událostí 1000
Vizualizace
 Počet stránek  20
 Velikost obrázku na pozadí max. 3 MB/obrázek,
max. 50 MB celkem
Rozhraní
Ethernet
Konektor RJ45
Přenosová rychlost 10/100 Mbit/s, autodetekce
DHCP zapnuté/vypnuté (zapnuté)*
Toff (DHCP) 5...60 s (30 s)*
IP adresa nnn.nnn.nnn.nnn, (192.168.0.254)*, dostupné také přes 169.254.0.1
Maska podstítě nnn.nnn.nnn.nnn (255.255.0.0)*
Protokoly (závislé na vybraném funkčním modulu) TCP/IP, Modbus RTU, Modbus TCP, DHCP, SMTP, NTP
BCOM
Rozhraní/protokol Ethernet/BCOM
BCOM adresa podsystému 1...255 (1)*
BCOM adresa zařízení 1...255 (2)*
USB
Verze USB 2, standard A
Počet rozhraní 2
Přenosová rychlost 480 Mbit/s
Modbus TCP
Rozhraní/protokol Ethernet/Modbus TCP
Pracovní režim klient pro analyzátory PEM a zařízení třetích stran
Režim server pro přístup k obrazům procesů a příkazům pro řízení Modbus
Počet paralelních klientů max. 8
SNMP
Verze 1, 2c, 3
Podporovaná zařízení Možné dotazy ke všem zařízením/kanálům (bez funkce trap)
BMS bus
Rozhraní/protokol RS-485/BMS interní
Pracovní režim master/slave (master)*
Přenosová rychlost 9,6 kbit/s
Délka kabelu ≤ 1200 m
Doporučený kabel J-Y(St)Y min. 2x0,8, kroucený pár, stíněný, jedna strana stínění připojena k PE
Připojení svorky ABMS, BBMS
Zakončovací odpor 120 Ω (0,25 W), interní DIP přepínač
Adresa zařízení 1…99 (1)*
Modbus RTU
Rozhraní/protokol RS-485/Modbus RTU
Pracovní režim master
Přenosová rychlost 9,6...57,6 kbit/s
Délka kabelu ≤ 1200 m
Doporučený kabel J-Y(St)Y min. 2x0,8, kroucený pár, stíněný, jedna strana stínění připojena k PE
Připojení svorky AMB, BMB
Zakončovací odpor 120 Ω (0,25 W), interní DIP přepínač
Rozsah podporovaných slave adres zařízení Modbus RTU 2...247
Digitální vstupy
Počet vstupů 12
Galvanické oddělení Ano Ano
Pracovní režim aktivní - vysoký nebo aktivní - nízký,
nastavitelné pro každý vstup
Tovární nastavení aktivní - vysoký
Napěťový rozsah (vysoký) AC/DC  10...30 V
Napěťový rozsah (nízký) AC/DC  0...2 V
Připojení svorky 1,1....12,12
Maximální délka kabelu < 1000 m
Spínací prvky
Počet 1 přepínací kontakt
Pracovní režim n.c./n.o.
Akustická signalizace (bzučák)
Akustické upozornění může být ztišeno, opět aktivováno při nové události
Interval nastavitelná
Frekvence nastavitelná
Opakování hlášení nastavitelná
Audio rozhraní (pouze pro CP915 a CP924)
Line IN STEREO vstup, zdířka 3,5 mm
Line OUT STEREO výstup pro přehrávací zařízení,
zdířka 3,5 mm
Klimatické podmínky, EMC
EMC IEC 61326-1
Rozsah pracovních teplot
CP907 -10…+55 °C
CP915, CP914 -10…+50 °C
Všeobecná data
Pracovní režim trvalý provoz
Montáž dle orientace displeje
Stupeň krytí - z čelní strany IP50
Stupeň krytí - ze zadní strany IP20
Třída hořlavosti UL94 V-0
Rozměry (š x v x h) CP907:  226 x 144 x 78 mm
CP915:  505 x 350 x 92 mm
CP924:  654 x 441 x 100 mm
Hmotnost CP907:  cca 1,1 kg
CP915:  cca 6,1 kg
CP924:  cca 9,1 kg

()* Tovární nastavení

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CP9xx
(ZIP, 379 kB)
Zobrazit ikonaDownload ikona

Související produkty

AN410 - Napájecí transformátor
Varianty: 2
AN410Napájecí transformátor

Napájecí transformátor AN410 je určen pro napájení přístrojů firmy BENDER napětím 24 V DC.

od 2 410 Kč
od 2 916,10 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
ATICS-2-DIO - Přepínací a monitorovací modul
Varianty: 2
ATICS-2-DIOPřepínací modul jednofázového napájení

Automatický přepínací a monitorovací modul pro jednofázové instalace s komunikačním rozhraním RS-485 a protokolem BMS pro přenos stavových a alarmových hlášení na kontrolní a signalizační panely.

Porovnání
Skladem v GHVDetail produktu
ATICS-2-ISO - Přepínací a monitorovací modul 80A
Varianty: 6
ATICS-2-ISOPřepínací modul jednofázového napájení

Automatický přepínací a monitorovací modul s vestavěným monitorováním zdravotnických izolovaných soustav a generátorem testovacího proudu pro lokalizaci poruchy izolace.

Porovnání
Skladem v GHVDetail produktu
ATICS-4-DIO - Přepínací a monitorovací modul
Varianty: 3
ATICS-4-DIOPřepínací modul třífázového napájení

Automatický přepínací a monitorovací modul pro třífázové instalace s komunikačním rozhraním RS-485 a protokolem BMS pro přenos stavových a alarmových hlášení na kontrolní a signalizační panely.

Porovnání
Skladem v GHVDetail produktu
EDS150 - Přístroj pro vyhodnocování poruch
EDS151Přístroj pro vyhodnocování poruch izolace nejen ve zdravotnictví

Vícekanálový přístroj pro vyhodnocování poruch izolace v zdravotnických instalacích s integrovanými měřicími transformátory.

Porovnání
Skladem v GHVDetail produktu
isoMED427P - Hlídač izolačního stavu pro zdravotnické prostory
Varianty: 2
isoMED427PHlídač izolačního stavu ve zdravotnictví

Hlídač izolačního stavu pro jednofázové střídavé IT sítě do 230 V určený pro monitorování lékařských a zdravotnických prostor s integrovaným monitorováním zatížení a teploty oddělovacích transformátorů a generátorem proudu pro lokalizaci poruchy.

Porovnání
Skladem v GHVDetail produktu
PEM353 - Multimetr a analyzátor kvality sítě
PEM353Digitální panelový multimetr a analyzátor sítě

Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.

5 200 Kč
6 292 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
STW2 - Měřicí transformátor
STW2Měřicí transformátor

Měřicí transformátor proudu určený pro měření zatížení oddělovacích transformátorů.

1 980 Kč
2 395,80 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
IR426-D47 - Hlídač izolačního stavu
IR426-D47Hlídač izolačního stavu pro operační lampy

Monitor izolačních stavů jednofázových AC/DC sítí 0...132 V pro monitorování sítí pro napájení operačních svítidel.

Mohlo by vás zajímat

Události

WEBINÁŘ: Kontrola, řešení problémů a dokumentace bezpečnosti a výkonu fotovoltaických systémů podle ČSN EN 62446-1 s přístroji Fluke
11.09.2024
Zveme Vás na ONLINE webinář zaměřený na kontrolu, řešení problémů a dokumentace bezpečnosti a výkonu fotovoltaických systémů podle ČSN EN 62446-1 za použití přístrojů FLUKE. Událost proběhne ve středu,...
3. ročník elektrotechnické výstavy Volty.cz
01.10.2024 - 02.10.2024
3. ročník elektrotechnické výstavy Volty.cz Rádi bychom Vás pozvali na 3. ročník úspěšné elektrotechnické výstavy Volty.cz, která se bude konat na výstavišti Černá louka v Ostravě. Těšit se můžete na...

Mimořádné akce

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality sítě C.A 8345, C.A 8336, C.A 8331 a záznamníky kvality sítě  PEL 103 a PEL 104 - za výhodnou cenu a s bohatým příslušenstvím zdarma, Testery izolace 5000 V C.A 6505 a C.A 6547 -...
Kupte si Fluke ... Získáte druhý ZDARMA
01.03.2024 - 31.08.2024
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Novinky

Nové kompaktní LED svítilny Stego SL 025
25.06.2024
LED svítilny SL 025 neboli „řešení vše v jednom“. Společnost Stego rozšiřuje svou řadu svítidel o inovativní LED svítilny, které jsou ideální do každého rozváděče a díky svým rozměrům i do skříní s vysokou...
Testery elektrických částí strojních zařízení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 60335-1, ČSN EN 62368-1, ČSN EN 60598-1, ČSN EN 60974-4, ČSN EN 50699, ČSN EN...

Odborné články

Novinka od firmy Bender pro AC nabíjecí stanice - regulátory nabíjení ICC1324
05.06.2024
Společnost Bender, přední světový výrobce přístrojů pro elektrickou bezpečnost v elektromobilitě, uvádí na trh nový regulátor nabíjení ICC1324. Přístroj slouží jako řídící jednotka střídavých nabíjecích...
Specifika monitoringu izolačního stavu ve velkých fotovoltaických elektrárnách
25.04.2024
Monitoring izolačního stavu IT sítí fotovoltaických elektráren o výkonu nad 1 MW je ve světě elektrické bezpečnosti specifická disciplína. Hlavním důvodem je velký rozsah instalace tvořené střídači, kilometry...
