STW2 - Měřicí transformátor

Měřicí transformátor proudu určený pro měření zatížení oddělovacích transformátorů.

Měřicí transformátor proudu určený pro měření zatížení oddělovacích transformátorů.

Cena 1 980 Kč
2 395,80 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Varianty k produktu STW2 - Měřicí transformátor (1)

STW2 Transformátor proudu
Transformátor proudu
STW2
Měřicí proudový transformátor k přístrojům 107TD47, IR427, isoMED427 a ATICS
OBJ: B942709
Záruka: 60 m.
Skladem v GHV
skladem >10 ks
1 980 Kč/ks
2 395,80 Kč s DPH
Porovnání
+-
Košík

Popis a použití

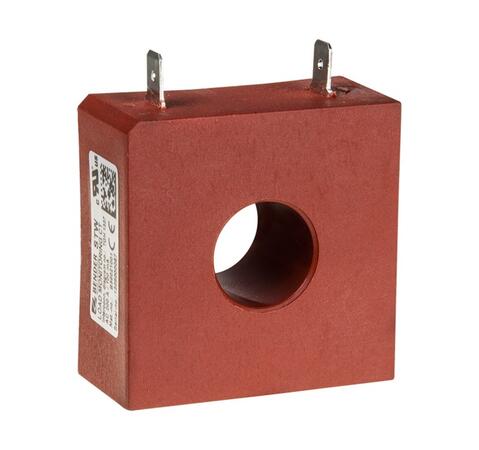

Transformátor STW2 je konstruován jako měřicí transformátor proudu, který převádí proud na signál pro monitor izolačního stavu isoMED427P. V kombinaci s tímto zařízením umožňuje měřit zátěž oddělovacích transformátorů a signalizovat procentuální hodnotu zatížení na signalizačních panelech, které jsou vybaveny sběrnicí RS485 s protokolem BMS jako je např. panel MK2430, CP907 nebo TM panel.

Funkce

Měřicí transformátor proudu STW2 snímá zatěžovací proud ve fázovém vodiči napájení zdravotnických prostor. Pokud je použito třífázového napájení, je nutné připojit snímací transformátory do každé fáze a použít třífázový adaptér LSD470 v kombinaci s hlídačem izolace 107TD47.

Provedení a konstrukce

Montáž je možná na DIN lištu v souladu s IEC 60715. Příslušenství pro montáž je součástí dodávky transformátoru.

Normy

Měřicí transformátor STW2 splňuje požadavky norem:

  • DIN EN 60044-1
  • IEC 60044-1

Rozměry

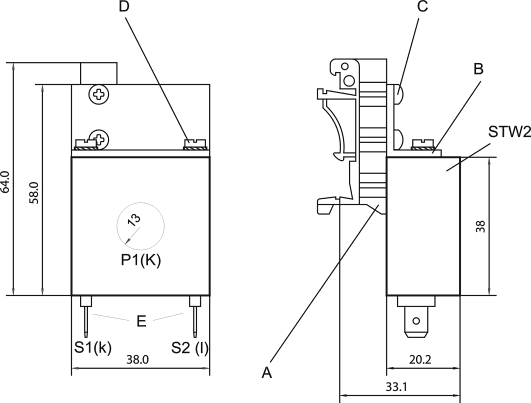

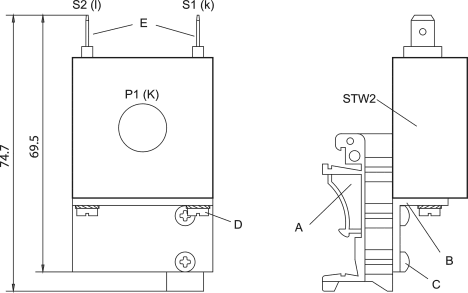

Rozměry měřicího transformátoru proudu STW2
Rozměry měřicího transformátoru proudu STW2

Všechny rozměry jsou v mm
A - adaptér pro montáž na DIN lištu, B - montážní úhelník, C - šroub samořezný 3×8
D - šroub s cylindrickou hlavou M3×6, E - připojovací svorky

Schéma zapojení

Schéma zapojení měřicího transformátoru proudu STW2

Technické údaje

Izolace dle IEC 60664-1
Jmenovité izolační napětí AC 720 V
Jmenovité pulzní zkušebí napětí 2,5 kV
Měřicí obvod
Jmenovitý převod transformátoru ka 50 / 0,05 A
Jmenovité zatížení 65 Ω
Max. menovitý primární proud 50 A
Max. menovitý sekundární proud 0,05 A
Jmenovitý výkon 2 VA
Jmenovitý kmitočet f 50...400 Hz
Vnitřní odpor Ri 23 Ω
Třída přesnosti 1
Jmenovitý trvalý teplotní proud 60 A
Jmenovitý krátkodobý teplotní proud (1 s) 300 A
Dynamický proud (30 s) 600 A
Všeobecná data
Typ připojení vodičů plochý kontakt 6,3×0,8 mm
Pracovní teplota okolí 0...85 °C
Skladovací teplota -40...85 °C
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Samozhášitelnost UL94V-0
Rychlá montáž na DIN lištu dle IEC 60715
Uchycení pomocí šroubů 2×M3
Hmotnost cca. 70 g
