MK7 - Řídicí a signalizační panel pro jednoduché aplikace
Signalizační panel pro hlídač izolačního stavu IR427 dle ČSN 33 2000-7-710
Dotaz na produktPorovnat
Varianty k produktu MK7 - Řídicí a signalizační panel pro jednoduché aplikace (1)
ke každému IR427 min. 1× MK7;
každý IR427 může napájet max. 4x MK7

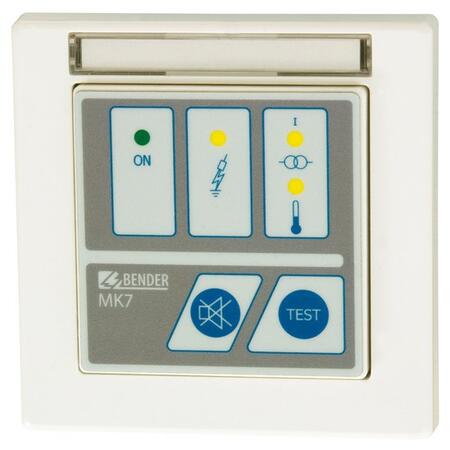

Popis výrobku
- Napájecí napětí DC 18...28 V
- Snadné čištení čelního panelu
- Užívatelská popiska na čelním panelu
- LED indikace: POWER ON, ALARM a překročení teploty
- Testovací tlačítko pro hlídač izolace
- Tlačítko vypnutí akustické signalizace
- Standardní upevnění do zdi Ø 66 mm
Rozšířené informace
Popis a použití
Přístroj ISOMETER® IR427 je sdružené zařízení určené k monitorování izolačního odporu v neuzemněných střídavých sítích (AC-IT síť) určených pro napájení místností pro lékařské účely dle norem IEC 60364-7-710:2002-11, IEC 61557-8:2007-01, DIN VDE 0100-710:2002-11, ČSN 332140, TNI 332140. Navíc přístroj monitoruje také zatěžovací proud a teplotu transformátoru. Jeho hlavní oblastí použití jsou malá zdravotnická zařízení či ordinace, která nevyžadují a ani nevyužijí sběrnicového systému přenosu dat, který nabízí vyšší řada 107TD47 v kombinaci s panely MK2430.
Funkce
Hlídač izolace IR427 monitoruje izolační odpor IT sítě, zatěžovací proud a teplotu transformátorů. Zařízení taky monitoruje připojení zemního vodiče, připojení k monitorované síti a připojení senzoru pro měření teploty transformátoru. Aktuálně naměřená hodnota je zobrazována na LC displeji. Stlačením tlačítek "↓" nebo "↑" se postupně zobrazují ostatní naměřené hodnoty.Hlášení o poruše (Alarm) je indikováno na alarmových LED, na LC displeji nebo přes přídavnou indikaci na signalizačních panelech.Parametry zařízení se nastavují pomocí tlačítek na čelním panelu v menu na LC displeji. Monitorování izolace: monitorování izolačního odporu využívá AMP měřicí princip, který detekuje také DC poruchy sítě. Když hodnota izolačního odporu sítě klesne pod nastavenou hodnotu, sepne relé "K1" a rozsvítí se LED o hlášení poruchy "AL1". Po opětovném nárůstu hodnoty izolačního odporu (nastavená hodnota odezvy plus hodnota hystereze), přepne relé "K1" do své původní polohy a hlášení o poruše LED "AL1" se vypne.Monitorování zátěže: prostřednictvím proudového transformátoru STW2 přístroj sleduje zatížení oddělovacího transformátoru. V případě poruchy se rozsvítí hlášení o poruše LED "AL2".Monitorování teploty: použitím bimetalových termočlánků nebo termistorů PTC dle normy DIN 44081 umístěných ve vinutí oddělovacích transformátorů monitoruje teplotu oddělovacího transformátoru. V případě poruchy se rozsvítí hlášení o poruše LED "AL2".Alarmové relé: sepne v případě poruchy monitorované veličiny nebo v případě poruchy napájecího napětí (N/C pracovní režim). Pracovní režim může být přestavený.
Normy
Signalizační a testovací panel MK7 splňuje požadavky norem:
- ČSN 332140
- TNI 332140
- STN 332140
- DIN VDE 0100-710
- IEC 60364-7-710
Hlášení o poruše MK7
| "ON" | "Porucha izolace" | "Přetížení" | "Přehřátí" | |
| Zapnuto | • | -- | -- | -- |
|---|---|---|---|---|
| Systémová porucha* | bliká | bliká | bliká | bliká |
| Porucha izolace | • | • | -- | -- |
| Přetížení | • | -- | • | -- |
| Přehřátí | • | -- | -- | • |
| Chyba komunikace | bliká | -- | -- | -- |
| *Detailní alarmové informace zobrazeny na LC displeji přístroje IR427 | ||||
Rozměry pouzdra pro montáž do panelu, do zdi
Technické údaje
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | 50 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 0,5 kV |
| Parametry napájení | |
| Jmenovité napájecí napětí Us | DC 24 V |
|---|---|
| Jmenovitý kmitočet napájecího napětí Us | DC |
| Rozsah pracovního napětí | 18...28 V DC |
| Vlastní spotřeba max. | ≤ 0,5 VA |
| Zobrazení, paměť, signalizace | |
| Optická signalizace | ALALRM LED: zelená (normál), žlutá (výstraha), červená (ALARM) |
|---|---|
| Akustická signalizace | s funkcí vypnutí |
| Ovládací tlačíta | 2 |
| Rozhraní | |
| Rozhraní / protokol | RS485 / upravená BMS, použití pouze s IR427 |
|---|---|
| Max. délka kabelu | 200 m |
| Doporučený kabel | J-Y(ST)Y 2x0,8, stíněný, jedna strana připojena k PE |
| Zakončovací odpor | 120 Ω (0,25 W), DIP přepínač |
| Všeobecná data | |
| Typ připojeni vodičů | šroubové svorky |
|---|---|
| Pracovní teplota okolí | -10...55 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP 30 |
| Stupeň krytí, svorky (DIN EN 60529) |
IP 20 |
| Samozhášitelnost | UL94V-0 |
| Rychlá montáž na DIN lištu |  Ne |
| Uchycení pomocí šroubů | viz příslušenství |
| Hmotnost | 80 g |
| Pouzdro | viz rozměry níže |
