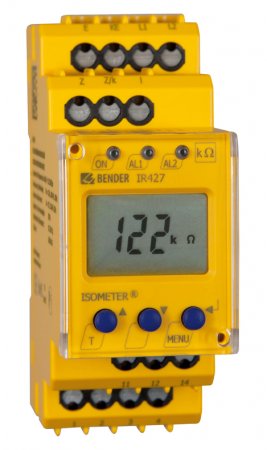

IR427 - Hlídač izolačního stavu ve zdravotnictví

Monitor izolačního stavu s integrovaným napájením pro 4 signalizační panely MK7 v souladu s požadavky norem ČSN 33 2000-7-710, ČSN 33 2140, TNI 33 2140 a ČSN EN 61 557-8.

Hlídač izolačního stavu pro střídavé IT sítě do 230 V určený pro monitorování lékařských a zdravotnických prostor, která nevyžadují ani nevyužijí sběrnicového systému přenosu dat vyšší řady isoMED427P nebo 107TD47.

Cena 14 640 Kč
17 714,40 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Varianty k produktu IR427 - Hlídač izolačního stavu ve zdravotnictví (1)

IR427-2 Hlídač izolačního stavu
Hlídač izolačního stavu
IR427-2
Un AC 230V, 50/60Hz
Us AC 70...264V, 42...460Hz
R 50k...500kOhm
typ AC/DC MED
Monitorování zatěžovacího proudu, teploty transformátoru, napájení pro 4xMK7
verze B7... s pružinovými svorkami
OBJ: B72075300
Záruka: 60 m.
Skladem v GHV
skladem >10 ks
14 640 Kč/ks
17 714,40 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k IR427 - Hlídač izolačního stavu ve zdravotnictví

MK7 Kontrolní a signalizační panel
Kontrolní a signalizační panel
MK7
pouze pro signalizaci z přístroje IR427;
ke každému IR427 min. 1× MK7;
každý IR427 může napájet max. 4x MK7
Zjistit více
OBJ: B95100201
Záruka: 60 m.
Skladem v GHV
skladem >10 ks
7 480 Kč/ks
9 050,80 Kč s DPH
Porovnání
+-
Košík
STW2 Transformátor proudu
Transformátor proudu
STW2
Měřicí proudový transformátor k přístrojům 107TD47, IR427, isoMED427 a ATICS
Zjistit více
OBJ: B942709
Záruka: 60 m.
Skladem v GHV
skladem >50 ks
1 980 Kč/ks
2 395,80 Kč s DPH
Porovnání
+-
Košík
Příslušenství - Příchytka pro šroubovou montáž
Příchytka pro montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání
XM420 - Montážní rám
Montážní rám pro instalaci do panelu
XM420
OBJ: B990994
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
1 610 Kč/ks
1 948,10 Kč s DPH
Porovnání
+-
Košík
OBJ: B98300006
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - IR427
OBJ: S72075300
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

  • Integrované napájení pro 4 řídicí a signalizační panely MK7
  • Nastavitelná hodnota reakce izolačního odporu (50...500 kΩ)
  • Monitorování teploty a zatěžovacího proudu (5...50 A)
  • Konektor pro monitorování uzemnění
  • Hlídač je určen také pro obvody obsahující DC komponenty
  • Multifunkční LC displej
  • LED indikace: POWER ON, ALARM1 a ALARM2
  • Indikace poruchy funkčnosti přístroje
  • Interní a externí TEST tlačítko
  • ALARM relé s jedním přepínacím kontaktem
  • Nastavitelný pracovní režim N/O nebo N/C
  • Splňuje normy: IEC 60364-7-710:2002-11, IEC 61557-8:2007-01, DIN VDE 0100-710:2002-11 a ČSN 332140 a TNI 332140.

Rozšířené informace

Popis a použití

Přístroj ISOMETER® IR427 je sdružené zařízení určené k monitorování izolačního odporu v neuzemněných sítích (IT sítích) určených pro napájení zdravotnických prostor v souladu s ČSN 33 2000-7-710, IEC 60364-7-710 a DIN VDE 0107.

  • monitorování izolačního stavu střídavých IT sítí a galvanicky připojených stejnosměrných obvodů
  • monitorování zatěžovacího proudu oddělovacích transformátorů IT sítí do 50 A (s proudovým transformátorem STW2)
  • monitorování teploty vinutí transformátoru IT sítí

Funkce

Monitorování izolace: monitoruje izolační odpor v jednofázových nebo třífázových střídavých IT sítích, které mohou též obsahovat stejnosměrné komponenty. Měřicí signál přístroje se automaticky přizpůsobuje svodové kapacitě obvodu (max. 5 µF). Monitorování zátěže: prostřednictvím proudového transformátoru STW2 přístroj sleduje zatížení oddělovacího transformátoru v procentech. Ve spojení s třífázovým adaptérem LSD470 je možné monitorovat také třífázové sítě. Monitorování teploty: použitím termočlánků PTC umístěných ve vinutí oddělovacích transformátorů monitoruje teplotu oddělovacího transformátoru Monitorování připojení: přístroj kontroluje připojení k měřené síti, zemní přívod, přívod a zkrat měřicího transformátoru STW2, vlastní závadu přístroje. Vyhodnocení: pokud jedna z měřených hodnot překročí nastavenou prahovou hodnotu, přístroj signalizuje alarmové hlášení. Rozsvítí se ALARM LED, přepne alarmové relé a zobrazí se hlášení na LC displeji. Toto hlášení se přenese signalizační panel MK7.

Normy

  • ČSN 33 2000-7-710
  • STN 33 2000-7-710
  • ČSN 332140
  • TNI 332140
  • STN 332140
  • ČSN EN 61557-8
  • STN EN 61557-8
  • IEC 60364-7-710
  • IEC 61557-8
  • EN 61557-8
  • DIN VDE 0100-710

Rozměry pouzdra XM420

Rozměry pozdra XM420

Technické údaje

Parametry

Rozsah pracovních teplot-25 °C … 55 °C
Aplikacezdravotnictví
Monitorovaná síť ACano Ano
Monitorovaná síť AC/DCano Ano
Jmenovité napětí Un AC70 V … 264 V
Hodnota reakce Ran kΩ50 kΩ … 500 kΩ
Generátor pulzů pro vyhledávání poruchy izolacebe Ne
Montáž na DIN lištuano Ano
Montáž pomocí šroubůano Ano
Montáž do panelu/na zeďAno s volitelným příslušenstvím
BMSbe Ne
Hlídače izolačního stavu
Řídicí obvodybe Ne
Pomocné obvodybe Ne
Hlavní obvodyano Ano
Monitorovaná síť 3(N)ACbe Ne
Monitorovaná síť DCbe Ne
Rozptylová kapacita sítě Ce µF0 F … 5 µF
Propojené sítěbe NE
Webový serverbe Ne
Modbus TCPbe Ne
Modbus RTUbe Ne
BCOMbe Ne
BSbe Ne
isoDatabe Ne
CANbe Ne


Izolace dle IEC 60664-1 / IEC 60664-3
Jmenovité izolační napětí AC 250 V
Jmenovité pulzní zkušební napětí 2,5 kV
Ochranné oddělení (zvýšená izolace) mezi (L1, L2, E, KE, 1, 2, 3, 4, Z, Z/k, l) - (11, 12, 14)
Test dielektrika podle IEC61010-1 2210 V
Parametry napájení
Napájecí napětí US viz údaje pro objednávku
Vlastní spotřeba max. ≤ 3 VA
Monitorování izolace
Monitorovaná síť Un viz údaje pro objednávku
Hodnota reakce Ran 50...500 kΩ (od výrobce nastaveno 50 kΩ)
Měřicí rozsah 10 kΩ...1 MΩ
Přesnost ±10 %
Doba odezvy tan při RF=0,5×Ran ≤ 5 s
Hystereze 25 %
Měřicí napětí Um ±12 V
Měřicí proud Im (při RF=0 Ω) ≤ 50 μA
Vnitřní DC odpor Ri ≥ 250 kΩ
Vnitřní impedance Zi ≥ 200 kΩ
Přípustné externí stejnosměrné napětí Ufg ≤ 300 V
Monitorování proudu
Hodnota rekace, nastavitelná 5...50 A (od výrobce nastaveno 7 A)
Přesnost ±5 %
Hystereze 4 %
Monitorování teploty
Hodnota odezvy 4,0 kΩ
Hodnota uvolnění 1,6 kΩ
PTC termistory dle DIN 44081 max. 6 v sérii
Zobrazení, paměť
Zobrazení Multifunkční LC displej, nepodsvětlený
Rozsah zobrazení izolace 10 kΩ...1 MΩ
Přesnost ±10 %, ±2 kΩ
Rozsah zobrazení zatěžovacího proudu 10...199 % (jako % z nastavené hodnoty reakce)
Přesnost ±5 %, ± 0,2 A
Heslo Off / 0...999 (od výrobce nastaveno Off)
Spínací obvody
Spínací prvky jedno relé s 1 přepínacím kontaktem
Pracovní režim N/C nebo N/O (od výrobce nastaveno N/O)
Minimální zátěž kontaktu 1 mA při AC/DC > 10 V
Všeobecná data
Typ připojení vodičů šroubové připojení / pružinové svorky
Pracovní teplota okolí -25...55 °C
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Stupeň krytí, vnitřní součásti
(DIN EN 60529)
IP30
Stupeň krytí, vnitřní součásti
(DIN EN 60529)
IP20
Materiál pouzdra polykarbonát
Samozhášitelnost UL94V-0
Rychlá montáž na DIN lištu dle IEC 60715
Hmotnost 150 g
Pouzdro XM420
