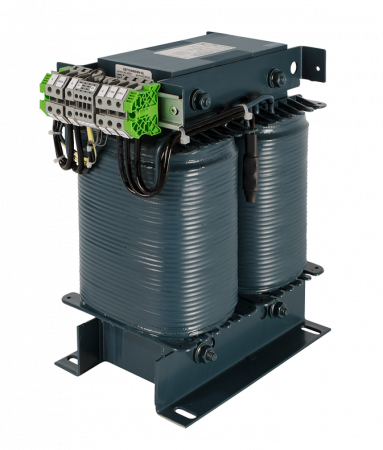

ES710 - Jednofázové ochranné oddělovací transformátory
Jednofázové ochranné oddělovací transformátory pro napájení zdravotnických prostor
Jednofázové ochranné oddělovací transformátory pro napájení zdravotnických prostor s primárním napětím 230 V. Verze GREEN LINE s menšími ztrátami naprázdno a zapínací proudem IE < 6 × În.
Cena od 22 800 Kč
od 27 588 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (48)
Dotaz na produktPorovnat
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.
Varianty k produktu ES710 - Jednofázové ochranné oddělovací transformátory (48)
Filtrace
Skladem
Jmenovitý výkon
GreenLine
Oddělovací transf. jednofázový 230/230
ES710/3150-GLU1n 230 V, U2n 230 V, P2n 3150 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 18 W
zapínací proud IE [A] < 6 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 18 W
zapínací proud IE [A] < 6 x În
GREEN LINE
OBJ: B92090001
Záruka: 60 m.
Skladem v GHV
skladem 6 ks
28 210 Kč/ks
34 134,10 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230
ES710/4000-GLU1n 230 V, U2n 230 V, P2n 4000 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 20 W
zapínací proud IE [A] < 6 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 20 W
zapínací proud IE [A] < 6 x În
GREEN LINE
OBJ: B92090002
Záruka: 60 m.
Skladem v GHV
skladem 4 ks
34 660 Kč/ks
41 938,60 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230
ES710/5000-GLU1n 230 V, U2n 230 V, P2n 5000 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 26 W
zapínací proud IE [A] < 6 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 26 W
zapínací proud IE [A] < 6 x În
GREEN LINE
OBJ: B92090003
Záruka: 60 m.
Skladem v GHV
skladem 2 ks
36 740 Kč/ks
44 455,40 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230
ES710/6300-GLU1n 230 V, U2n 230 V, P2n 6300 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 33 W
zapínací proud IE [A] < 6 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 33 W
zapínací proud IE [A] < 6 x În
GREEN LINE
OBJ: B92090004
Záruka: 60 m.
Skladem v GHV
skladem 8 ks
39 440 Kč/ks
47 722,40 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230
ES710/8000-GLU1n 230 V, U2n 230 V, P2n 8000 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 38 W
zapínací proud IE [A] < 6 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 38 W
zapínací proud IE [A] < 6 x În
GREEN LINE
OBJ: B92090005
Záruka: 60 m.
Skladem v GHV
skladem 4 ks
42 950 Kč/ks
51 969,50 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230
ES710/10000-GLU1n 230 V, U2n 230 V, P2n 10000 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 42 W
zapínací proud IE [A] < 6 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 42 W
zapínací proud IE [A] < 6 x În
GREEN LINE
OBJ: B92090006
Záruka: 60 m.
Není skladem
Prověříme pro Vás
49 370 Kč/ks
59 737,70 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230

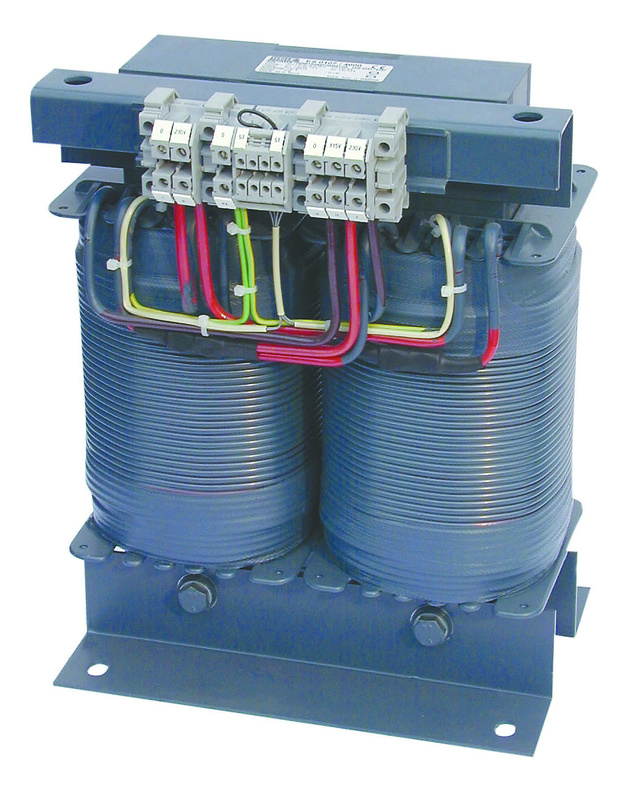

ES710/3150U1n 230 V
U2n 230 V
P2n 3150 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 3150 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924211
Záruka: 60 m.
Není skladem
Prověříme pro Vás
22 800 Kč/ks
27 588 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230
ES710/4000U1n 230 V
U2n 230 V
P2n 4000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 4000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924212
Záruka: 60 m.
Skladem v GHV
skladem 1 ks
29 200 Kč/ks
35 332 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230
ES710/5000U1n 230 V
U2n 230 V
P2n 5000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 5000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924213
Záruka: 60 m.
Není skladem
Prověříme pro Vás
30 580 Kč/ks
37 001,80 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230
ES710/6300U1n 230 V
U2n 230 V
P2n 6300 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 6300 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924214
Záruka: 60 m.
Není skladem
Prověříme pro Vás
31 380 Kč/ks
37 969,80 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230
ES710/8000U1n 230 V
U2n 230 V
P2n 8000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 8000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924215
Záruka: 60 m.
Není skladem
Prověříme pro Vás
33 640 Kč/ks
40 704,40 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230
ES710/10000U1n 230 V
U2n 230 V
P2n 10000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 10000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924216
Záruka: 60 m.
Není skladem
Prověříme pro Vás
43 470 Kč/ks
52 598,70 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230

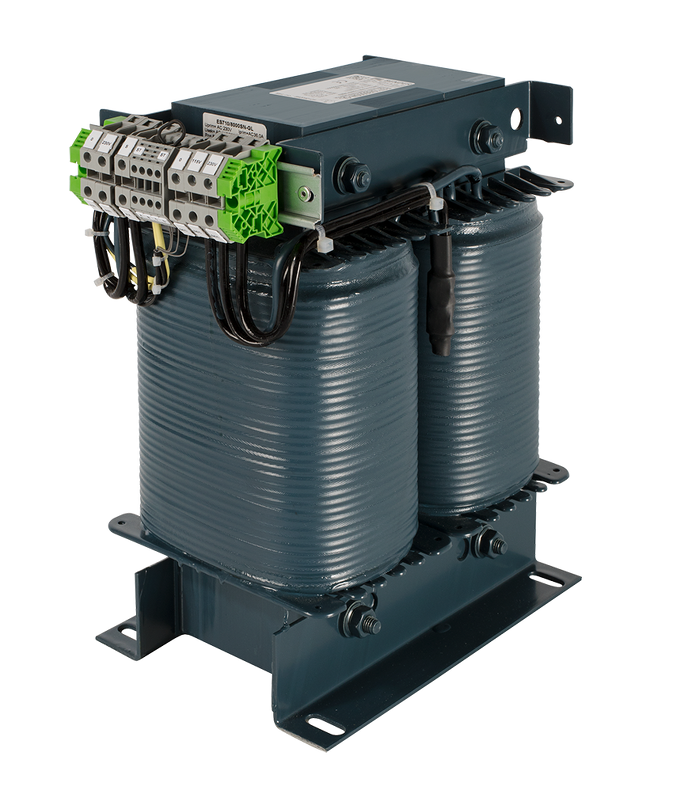

ES710/3150SN-GLU1n 230 V, U2n 230 V, P2n 3150 VA
z čela pod horní hranou umístěná svorkovnice
ztráty v železe dPFe < 18 W
zapínací proud IE [A] < 6 x În
GREEN LINE
z čela pod horní hranou umístěná svorkovnice
ztráty v železe dPFe < 18 W
zapínací proud IE [A] < 6 x În
GREEN LINE
OBJ: B92090121
Záruka: 60 m.
Není skladem
Prověříme pro Vás
28 210 Kč/ks
34 134,10 Kč s DPH
+-
Oddělovací transf. jednofázový 230/230
ES710/4000SN-GLU1n 230 V, U2n 230 V, P2n 4000 VA
z čela pod horní hranou umístěná svorkovnice
ztráty v železe dPFe < 20 W
zapínací proud IE [A] < 6 x În
GREEN LINE
z čela pod horní hranou umístěná svorkovnice
ztráty v železe dPFe < 20 W
zapínací proud IE [A] < 6 x În
GREEN LINE
OBJ: B92090122
Záruka: 60 m.
Není skladem
Prověříme pro Vás
34 660 Kč/ks
41 938,60 Kč s DPH
+-
Volitelné příslušenství k ES710 - Jednofázové ochranné oddělovací transformátory
Kryt transformátorů IP23 / RAL7032 /rozložený
ESDS0107-1Ocelový kryt s krytím IP23 pro oddělovací transformátory řady:
ES710 a ES710-GL od 3,15 do 10kVA se standardní svorkovnicí
DS0107 od 3,15 do 5kVA
Dodáván rozložený v krabici
ES710 a ES710-GL od 3,15 do 10kVA se standardní svorkovnicí
DS0107 od 3,15 do 5kVA
Dodáván rozložený v krabici
OBJ: BF924673
Záruka: 24 m.
Skladem v GHV
skladem 4 ks
14 430 Kč/ks
17 460,30 Kč s DPH
+-
Popis výrobku
- Transformátory mají vestavěné termočlánky v souladu s DIN 44081 (120 °C)
- Statické odstínění mezi primárním a sekundárním vinutím je připojeno k izolovanému vývodu.
- Vinutí jsou galvanicky izolována
- Stupeň krytí IP00, IP23 s krytem
- Bezpečnostní třída II (volitelně: kompletně zapouzdřená varianta - SK2)
- Vyztužená izolace
- Třída izolace: ta 40/E
- Připojení: svorkovnicí se šroubovými spoji
- Upevnění pomocí izolovaného profilu
- Transformátory jsou určeny pro trvalý provoz
- Hlučnost ≤ 35 dB(A) naprázdno i při jmenovitém zatížení
- Verze Green Line se zvýšenou energetickou efektivitou
- Zapínací proud verze GL < 6 × În
Rozšířené informace
Popis a použití
- Transformátory řady ES710 mají zesílenou izolaci a vyhovují požadavkům normy ČSN EN 61558-2-15, STN EN 61558-2-15, DIN EN 61558-1 (VDE 570 část 1) a DIN EN 61558-2-15 (VDE 0570 část 2-15), .
- Transformátory rovněž splňují požadavky normy ČSN 33 2000-7-710, ČSN 332140 včetně TNI 332140, STN 332140 a DIN VDE 0100-710 (VDE 0100 část 710):2002-11 pro napájení zdravotnických prostorů skupiny 2.
- Vinutí jsou galvanicky oddělena a je mezi ně umístěno statické stínění, které slouží k omezení vlivu elektrického rušení.
- Sekundární vinutí s vyvedeným středem umožňuje připojení hlídačů izolace i na 115 V.
- Upevňovací profily jsou izolované od jádra transformátoru což zaručuje provedení izolované soustavy dle požadavků normy DIN VDE 0100-710 (VDE 0100 část 710): 2002-11, článek 710.512.1,6,2).
- Transformátory jsou konstruovány pro horizontální i vertikální polohu. Ochrana proti korozi je zaručena kompletní impregnací pryskyřicí
- Transformátory jsou konstruovány pro použití v suchém prostředí.

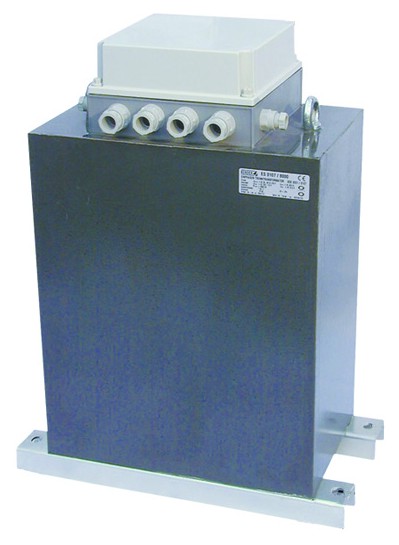

- Transformátory série SK2 jsou kompletně zapozdřeny a splňují požadavky bezpečnostní třídy II
Kryt
- Pro všechny standardní typy transformátorů je možné dodat ocelový lakovaný kryt s otvory pro vstup kabelů, který má krytí IP23.
- Rozměry krytu (šířka×hloubka×výška) 430×380×500 mm, hmotnost cca. 16 kg (ESDS0107-1).
Další ustanovení normy DIN VDE 0100-710
- Norma DIN VDE 0100-710 (VDE0100 část 710):2002-11 článek 710.512.1.6.2 stanoví, že ve zdravotnických IT sítích ve zdravotnických prostorech není přípustné použití ochrany proti přetížení u oddělovacích transformátorů.
- Norma DIN VDE 0100-710 (VDE0100 část 710):2002-11 článek 710.512.1.6.2 stanoví, že ve zdravotnických IT sítích ve zdravotnických prostorech by měly být použity pouze jednofázové oddělovací ochranné transformátory a jejich jmenovitý výkon by měl být větší než 3,15 kVA a menší než 8 kVA.

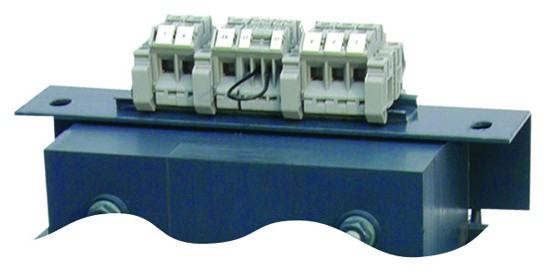

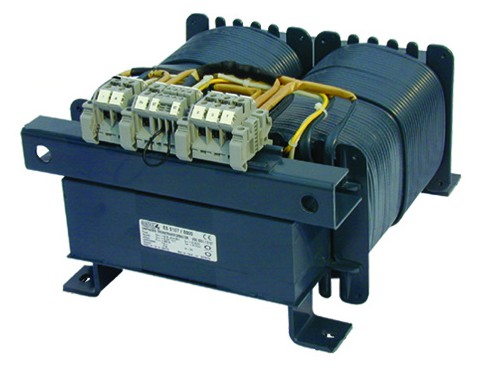

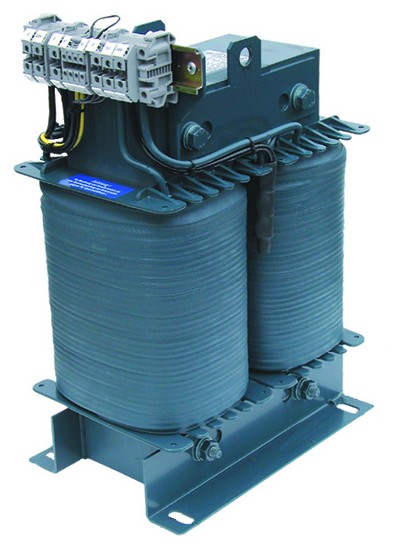

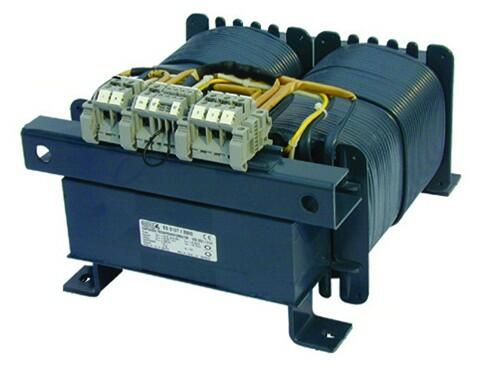

Konstrukční provedení
| Série STANDARD | Série S | |
 |
 |
|
| Série SK2 | Série LG | |
 |
 |
|
| Série K | Série SN-GL | |
 |
 |
|
| Kryt IP23 | ||
 |
Technické údaje
| Typ | ES710/3150 | ES710/4000 | ES710/5000 | ES710/6300 | ES710/8000 |
| Jmenovitý výkon P2n | 3150 VA | 4000 VA | 5000 VA | 6300 VA | 8000 VA |
|---|---|---|---|---|---|
| Jmen. kmitočet f | 50...60 Hz | ||||
| Vstupní napětí U1n | AC 230 V | ||||
| Výstupní napětí U2n | AC 230/115 V | ||||
| Vstupní proud I1n | 14,2 A | 18,0 A | 22,5 A | 28,5 A | 36,0 A |
| Výstupní proud I2a | 13,7 A | 17,4 A | 21,7 A | 27,4 A | 34,7 A |
| Zapínací proud IE | < 12 × În A | ||||
| Zapínací proud IE | provedení -GL GREEN LINE < 6 × În A | ||||
| Unikající proud Iu | ≤ 500 µA | ||||
| Pojistka Ip | 25 A gL/gG | 35 A gL/gG | 50 A gL/gG | 50 A gL/gG | 63 A gL/gG |
| Proud naprázdno Io | < 3,0 % | < 3,0 % | < 3,0 % | < 3,0 % | < 2,8 % |
| Napětí naprázdno Uo | 236 V | 233 V | 234 V | 235 V | 233 V |
| Napětí nakrátko UK | 2,9 % | 2,8 % | 2,6 % | 2,1 % | 2,2 % |
| Indukce | 0,86 T | 0,94 T | 1,00 T | 1,05 T | 1 T |
| Odpor primáru R1 | 0,245 Ω | 0,133 Ω | 0,099 Ω | 0,08 Ω | 0,064 Ω |
| Odpor sekundáru R2 | 0,228 Ω | 0,108 Ω | 0,095 Ω | 0,07 Ω | 0,056 Ω |
| Účinnost η | 95 % | 96 % | 96 % | 96 % | 96 % |
| Ztráty v železe ΔPFE | 55 W | 56 W | 77 W | 107 W | 105 W |
| Ztráty v mědi ΔPCU | 120 W | 105 W | 125 W | 170 W | 200 W |
| Okolní teplota υ | < 40 °C | ||||
| Teplota naprázdno Δυ0 | < 22 °C | 22 °C | < 26 °C | < 31 °C | < 33 °C |
| Max.teplota pro třídu izolace E | 120 °C | ||||
| Teplota při plném zatížení Δυn | < 55 °C | < 53 °C | < 62 °C | < 67 °C | < 76 °C |
| Orientační rozměry 1/ (šířka×hloubka×výška) |
240×230 ×325 mm |
280×220 ×370 mm |
280×230 ×370 mm |
280×245 ×370 mm |
280×260 ×370 mm |
| Orientační hmotnost 1/ | 49 kg | 59 kg | 61 kg | 65 kg | 74 kg |
Hodnoty uvedené v tabulce platí pro jmenovitý kmitočet 50 Hz a teplotu okolí 40 °C, pro standardní činnost transformátoru musí být zajištěna volná cirkulace vzduchu. Při vyšší teplotě okolí bude výkon transformátoru nižší.
1) Konkrétní rozměry a hmotnost dle jednotlivých provedení na dotaz
