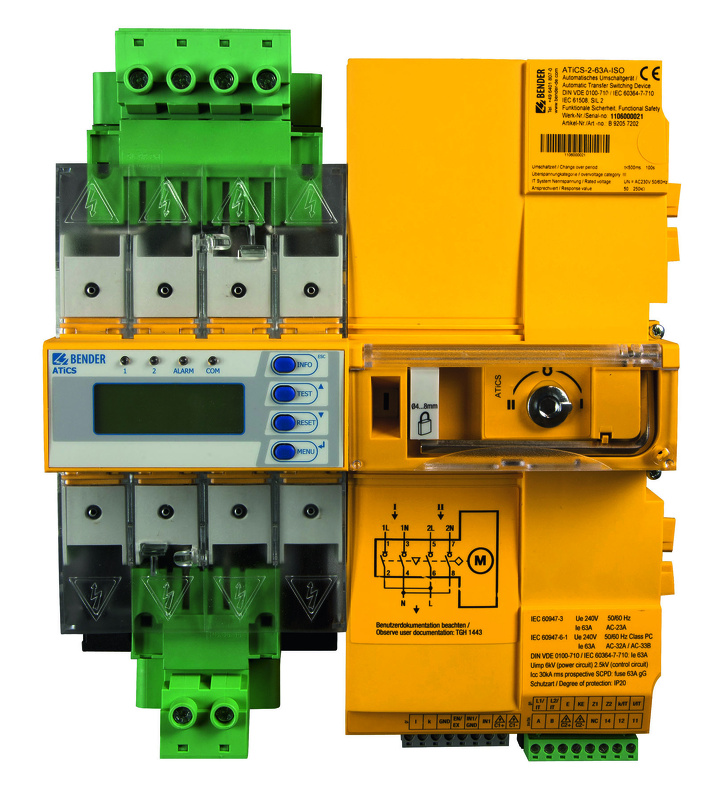

ATICS-2-ISO - Přepínací modul jednofázového napájení

Kompletní systém pro dvoupólové přepínání dvou napájecích zdrojů s vestavěným hlídačem izolačního stavu a generátorem testovacího proudu pro lokalizaci poruchy

Automatický přepínací a monitorovací modul s vestavěným monitorováním zdravotnických izolovaných soustav a generátorem testovacího proudu pro lokalizaci poruchy izolace.

Dostupnost: Skladem v GHV
Vybrat variantu (6)
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Varianty k produktu ATICS-2-ISO - Přepínací modul jednofázového napájení (6)

Filtrace
Skladem
ATICS-2-ISO - Přepínací a monitorovací modul 63A
Přepínací a monitorovací modul
ATiCS-2-63A-ISO
dodávka včetně 1 ks měřicího transformátoru proudu STW2 a STW3
OBJ: B92057202
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
ATiCS-2-80A-ISO Přepínací a monitorovací modul
Přepínací a monitorovací modul
ATiCS-2-80A-ISO
dodávka včetně 1 ks měřicího transformátoru proudu STW2 a STW3
OBJ: B92057203
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
ATICS-2-ISO - Přepínací a monitorovací modul 63A
Přepínací a monitorovací modul
ATICS-2-63A-ISO-400
2P, 400 V, 50/60Hz
dodávka včetně 1 ks měřicího transformátoru proudu STW2 a STW3
OBJ: B92057204
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
ATICS-2-80A-ISO-400 Přepínací a monitorovací modul
Přepínací a monitorovací modul
ATICS-2-80A-ISO-400
2P, 400 V, 50/60Hz
dodávka včetně 1 ks měřicího transformátoru proudu STW2 a STW3
OBJ: B92057205
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
ATICS-2-ISO - Přepínací a monitorovací modul 63A
Přepínací a monitorovací modul
ATICS-2-63A-ISO-ES
2-pólový, 63A, 230 V, hlídač izolace
Možnost připojení nouzového zdroje ATICS-ES
OBJ: B92057206
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
ATICS-2-80A-ISO-ES Přepínací a monitorovací modul
Přepínací a monitorovací modul
ATICS-2-80A-ISO-ES
2-pólový, 80A, 230 V, hlídač izolace
Možnost připojení nouzového zdroje ATICS-ES
OBJ: B92057207
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k ATICS-2-ISO - Přepínací modul jednofázového napájení

ATICS-HK - Pomocný kontakt
Příslušenství
ATiCS-HK
OBJ: B92057258
Záruka: 12 m.
Skladem v GHV
skladem >50 ks
Na dotaz
Poptejte cenu
Porovnání

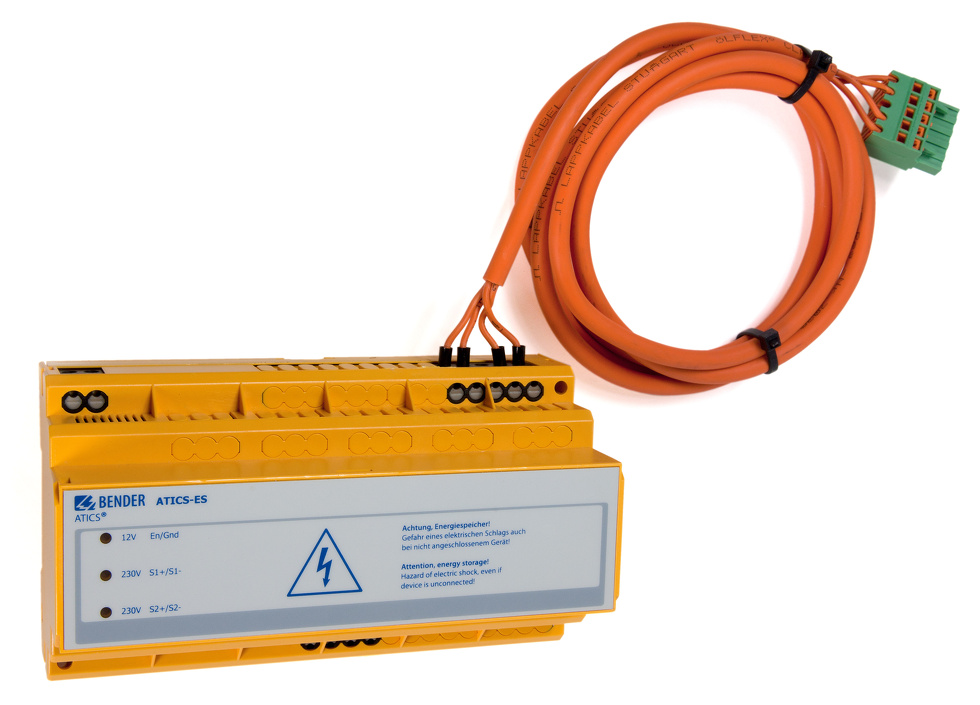

ATICS - Nouzový zdroj pro ATICS ES
Příslušenství
ATiCS-ES
Nouzový zdroj pro ATICS-2-63A-ISO-ES a ATICS-2-80A-ISO-ES
OBJ: B72057255
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
ATiCS-BP-2-63A-SET Bypass modul set
Bypass modul set
ATiCS-BP-2-63A-SET
Ue = 400 V AC
Ie = 63 A
2-pólový, 63A bypass set
+ pomocný kontakt a signálka
Zjistit více
OBJ: B92057252
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
ATiCS-BP-2-80A-SET Bypass modul set
Bypass modul set
ATiCS-BP-2-80A-SET
Ue = 400 V AC
Ie = 80 A
2-pólový, 80A bypass set
+ pomocný kontakt a signálka
Zjistit více
OBJ: B92057253
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
OBJ: B98300006
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
Na dotaz
Poptejte cenu
Porovnání
STW2 Transformátor proudu
Transformátor proudu
STW2
Měřicí proudový transformátor k přístrojům 107TD47, IR427, isoMED427 a ATICS
Zjistit více
OBJ: B942709
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
2 030 Kč/ks
2 456,30 Kč s DPH
Porovnání
+-
Košík
STW3 Transformátor proudu
Transformátor proudu
STW3
Měřicí proudový transformátor k přístrojům ATICS
Zjistit více
OBJ: B98021000
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - ATICS-2-63A-ISO
OBJ: S92057202
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - ATICS-2-63A-ISO-400
OBJ: S92057204
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - ATICS-2-80A-ISO
OBJ: S92057203
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - ATICS-2-80A-ISO-400
OBJ: S92057205
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Přepínací a monitorovací modul

  • Kompaktní zařízení pro zajištění přepínání mezi přívody s vysokou provozní a funkční bezpečností dle ČSN EN 61508 (SIL 2)
  • Automatické nebo manuální přepnutí
  • Jmenovitý pracovní proud Ie dle DIN-VDE 0100-710
    63 A (ATICS-2-63A-ISO) a 80 A (ATICS-2-80A-ISO)
  • Celková doba přepnutí dle ČSN a STN 33 2140 méně jako 500 ms
  • Měření napětí na obou přívodech 1 a 2 v rozsahu 20...300 V
  • Měření kmitočtu na obou přívodech v rozsahu 40...70 Hz
  • Nastavitelná hodnota reakce podpětí a přepětí
  • Nastavitelné časové parametry doba reakce a doba uvolnění
  • Měření celkového zatížení výstupu přepínacího modulu pomocí externího měřicího transformátoru STW3 (součást dodávky)

Monitorování zdravotnické izolované soustavy

  • Nastavitelná hodnota reakce pro monitorování izolace 50…500 kΩ
  • Monitorování zatížení a teploty ochranných oddělovacích transformátorů
  • Nastavitelná hodnota reakce zatěžovacího proudu
  • Monitorování teploty pomocí PTC termistorů nebo bimetalových termočlánků
  • Monitorování připojení PE vodiče

Generátor testovacího proudu pro lokalizaci poruchy izolace

  • Vestavěný generátor testovacího proudu (pomocí systému EDS151... / EDS461... / EDS491...)

Všeobecná data

  • Malé rozměry a snadná montáž zařízení
  • Historie událostí pro alarmová hlášení, testy, změny konfigurace a servisní záznamy
  • Programovatelný výstupní kontakt s nastavitelným pracovním režimem
  • Programovatelný digitální výstup
  • Vlastní test zařízení se signalizací ALARM
  • Multifunkční grafický LC displej
  • Rozhraní RS485 s protokolem BMS

Rozšířené informace

Popis a použití

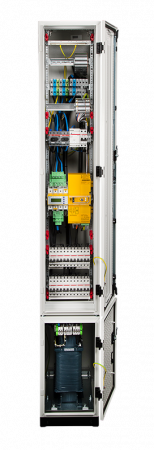

Monitorovací a přepínací modul ATICS je vybaven funkcí automatického/manuálního přepínání mezi hlavním a bezpečnostním nebo mezi bezpečnostním a doplňujícím bezpečnostním napájením. Přepínací modul je zároveň vybaven i funkcí monitorováni izolačního stavu IT sítě spolu s generátorem testovacího proudu pro lokalizaci poruchy izolace. Integrací těchto systému do jednoho přístroje vzniká kompaktní zařízení, které šetří především místo ve skříni rozváděče, minimalizuje množství propojovací kabeláže a redukuje pravděpodobnost poruchy. Pro dosažení vysoké spolehlivosti a funkčnosti, byl přepínací a monitorovací modul ATICS vyvinut a zkonstruován na základě bezpečnostní kategorie SIL2 (ČSN EN 61508).

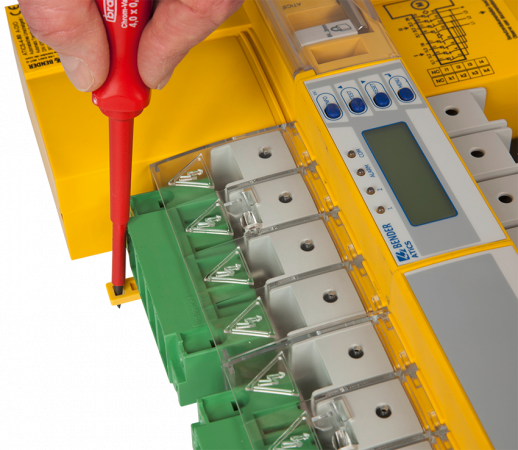

Všechny vodiče s konektory v kombinaci s bypass modulem ATICS-BP umožňují provádět zkoušky, servis nebo výměnu zařízení bez přerušení napájení zdravotnických prostor. ATICS podstatně zvyšuje bezpečnostní úroveň hlavně na jednotkách intenzivní péče a operačních sálech

Přepínací funkce

  • Automatické přepnutí na záložní zdroj v případě poklesu napětí pod nastavenou mez nebo ztráty napětí na hlavním napájení
  • Možnost manuálního přepnutí
  • Monitorování podpětí a přepětí na přívodu 1/2 (vstupy) a vývodu 3 (výstup)
  • Automatické přepnutí na hlavní přívod v případě obnovení napětí
  • Trvalé monitorování ovládání přístrojů a automatických procesů
    (cívky, řídicích kontaktů, připojení)
  • Monitorování základních připojení jako jsou proudové transformátory, teplotní senzory, ...
  • Monitorování zkratu na výstupu přepínacího modulu

Hlídaní izolačního stavu IT sítě

  • Monitorování izolačního stavu
  • Monitorování zatížení a teploty ochranného oddělovacího transformátoru
  • Vestavěný generátor testovacího proudu pro lokalizaci poruchy izolace pomocí
    lokalizační jednotky EDS151 (viz příslušenství)

Signalizace, alarmová hlášení

  • Jednoduchá textová hlášení pro všechny základní stavové, poruchové a alarmové hlášení pomocí grafického displeje a jejich přenos na externí kontrolní a signalizační panely CP907 / MK2430 nebo multifunkční panely TM800
  • Automatické zobrazení hlášení pro předepsané testy a servisní intervaly
  • Historie událostí pro alarmová hlášení, testy, změny konfigurace a servisní záznamy
  • Připojení a přenos dat na kontrolní a signalizační panely pomocí sběrnice RS 485 s protokolem BMS

Normy

  • DIN VDE 0100-710
  • DIN VDE 0100-718
  • IEC 60367-7-710
  • ČSN EN 61557-8
  • ČSN 332140
  • TNI 332140
  • ČSN EN 61558-1
  • ČSN EN 61508-1
  • ČSN EN 61508-2
  • ČSN EN 61508-3
  • ČSN EN 60947-6-1

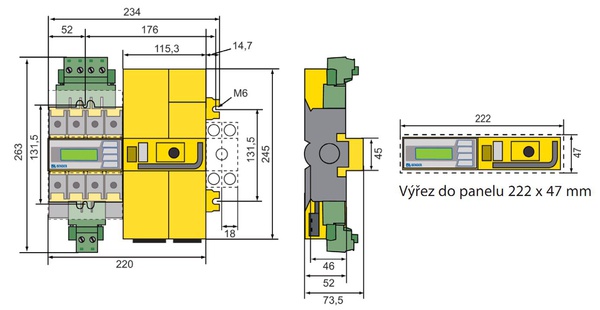

Rozměry

Rozměry ATICS-2-ISO

Technické údaje

Izolace dle IEC 60664-1
Jmenovité izolační napětí AC 250 V
Jmenovité pulzní zkušební napětí 2,21 kV (základní izolace)
3,54 kV (ochranné oddělení)
Parametry napájení
Jmenovité napětí sítě Us AC 230 V
Rozsah pracovního napětí Us 0,85...1,15 x Us
Jmenovitý kmitočet 50...60 Hz
Vlastní spotřeba viz údaje pro objednávku
Přepínací prvky/výkonové obvody
Přepínací prvky automatická přepínací jednotka
Jmenovité napětí sítě Ue AC 230 V
Rozsah pracovního napětí Ue 0,85...1,15 x Ue
Jmenovitý kmitočet 48...62 Hz
Jmenovitý proud viz údaje pro objednávku
Pojistky viz údaje pro objednávku
Kategorie užití AC-31A / AC-33B
Zpoždění reakce ton 50 ms ... 100 s
Zpoždění uvolnění toff 200 ms ... 100 s
Monitorování napětí
Nastavitelná prahová hodnota podpětí 160...207 V
Nastavitelná prahová hodnota přepětí 240...275 V
Vybavovací doba tan ≤ 500 ms
Rozlišení nastavení 1 V
Hystereze 2...10 %
Rozsah zobrazení 20...300 V
Nejistota měření ±1 %
Monitorování zatížení výstupu přepínacího modulu
Měřicí transformátor proudu STW3
Rozsah měření In TRMS STW3: 0...150 A
Hodnota reakce pro detekci zkratu STW3: 150 A
Monitorování izolace (IT síť)
Hodnota reakce Ran 50...500 kΩ
Měřicí rozsah 10 kΩ...1 MΩ
Přesnost ±10 %
Doba odezvy tan při RF=0,5×Ran ≤ 5 s
Hystereze 25 %
Měřicí napětí Um ±12 V
Měřicí proud Im (při RF=0 Ω) ≤ 50 μA
Vnitřní DC odpor Ri ≥ 240 kΩ
Vnitřní impedance Zi ≥ 200 kΩ
Přípustné externí stejnosměrné napětí Ufg ≤ DC 300 V
Monitorování proudu (IT síť)
Hodnota reakce, nastavitelná 5...50 A
Přesnost ±5 %
Hystereze 4 %
Monitorování teploty (IT síť)
Hodnota odezvy 4,0 kΩ
Hodnota uvolnění 1,6 kΩ
PTC termistory dle DIN 44081 max. 6 v sérii
Spínací obvody
Spínací prvky 1 x relé s 1 přepínacím kontaktem
Pracovní režim N/C nebo N/O
Digitální vstupy
Počet 1
Galvanické oddělení Ano Ano
Pracovní režim (rozsah napětí) AC/DC 0...2 V (nízká úroveň)
AC/DC 10...30 V (vysoká úroveň)
Zobrazení, paměť
Zobrazení podsvětlený grafický LC displej
Alarmová LED přívod 1 / přívod 2 / alarm / com
Paměť poruchy 500 záznamů
Datový záznamník 500 záznamů na kanál
Konfigurační záznamník 300 záznamů
Záznamník testů 100 záznamů
Servisní záznamník 100 záznamů
Komunikační rozhraní
Rozhraní/protokol RS485/BMS
Přenosová rychlost 9,6 kbit/s
Délka kabelu ≤ 1200 m
Doporučený typ kabelu J-Y(St)Y 2×2×0,8, stíněný, jedna strana připojena k PE
Zakončovací odpor 120 Ω (0,25 W)
Rozsah adres 2...90
Všeobecná data
Typ připojení šroubové svorky (výkonové obvody)
násuvný konektor se šroubovými svorky (ostatní)
Pracovní teplota okolí -25...55 °C
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Stupeň krytí IP 40
Samozhášivost UL94V-0
Rozměry 234 × 263 × 73,5 mm
Hmotnost cca. 3 700 g

Soubory ke stažení

Související produkty

CP305 - Univerzální kontrolní a signalizační panel včetně krabice pro zapuštěnou montáž
CP305Univerzální kontrolní a signalizační panel

Univerzální kontrolní a signalizační panel pro optickou a akustickou signalizaci chybových hlášení EDS, RCMS a MEDICS systémů firmy BENDER.

Porovnání
Skladem v GHVDetail produktu
EDS150 - Přístroj pro vyhodnocování poruch
EDS151Přístroj pro vyhodnocování poruch izolace nejen ve zdravotnictví

Vícekanálový přístroj pro vyhodnocování poruch izolace v zdravotnických instalacích s integrovanými měřicími transformátory.

Porovnání
Skladem v GHVDetail produktu
isoMED427P - Hlídač izolačního stavu pro zdravotnické prostory
Varianty: 2
isoMED427PHlídač izolačního stavu ve zdravotnictví

Hlídač izolačního stavu pro jednofázové střídavé IT sítě do 230 V určený pro monitorování lékařských a zdravotnických prostor s integrovaným monitorováním zatížení a teploty oddělovacích transformátorů a generátorem proudu pro lokalizaci poruchy.

Porovnání
Skladem v GHVDetail produktu
CP9xx - Řada dotykových kontrolních a signalizačních panelů
Varianty: 5
CP900CP9xx - řada řídicích dotykových panelů

Multifunkční dotykový panel a převodník řady CP900 slučuje celou řadu komunikačních rozhraní do jednoho přístroje a je určen zejména pro monitoring stavu důležitých rozvodů a technologií ve zdravotnických prostorech, a to včetně vizualizace a signalizace alarmů.
Zobrazení pracovních a chybových hlášení z monitorovacích systémů firmy BENDER dle ČSN 33 2000-7-710 a STN 33 2000-7-710

EDS460-D - Přístroj pro vyhodnocování poruch
Varianty: 4
EDS460-D / EDS461-DPřístroj pro vyhodnocování poruch izolace
Přístroj je určen pro lokalizaci poruch izolačních stavů v izolovaných napájecích soustavách (IT). S použitím měřicích transformátorů proudu vyhodnocuje testovací proud generovaný přístrojem IRDH575 nebo PGH. Signalizace pomocí displeje.
EDS490-D - Přístroj pro vyhodnocování poruch
Varianty: 4
EDS490-D / EDS491-DPřístroj pro vyhodnocování poruch izolace

Přístroj je určen pro lokalizaci poruch izolačních stavů v izolovaných napájecích soustavách (IT). S použitím měřicích transformátorů proudu vyhodnocuje testovací proud generovaný přístrojem IRDH575 nebo PGH. Signalizace pomocí displeje. Obsahuje jeden ALARM kontakt (N/O) pro každý měřicí kanál.

MK 2430 - Univerzální kontrolní a signalizační panel
Varianty: 2
MK2430Univerzální kontrolní a signalizační panel
Univerzální kontrolní a signalizační panel pro optickou a akustickou signalizaci chybových hlášení EDS, RCMS a MEDICS systémů firmy BENDER.
STW3 - Měřicí transformátory
Varianty: 2
STW3 / STW4Měřicí transformátory

Měřicí transformátor proudu určený pro měření zatížení výstupu přepínacích a monitorovacích jednotek ATICS.

Mohlo by vás zajímat

Události

Připojte se k online webináři Fluke Tech Talk
29.07.2025
Vše začalo před více než 77 lety prvním multimetrem pana Johna Flukea. Dnes Fluke udává směr celému světu měření. Připojte se 29. července 2025 od 13:00 k živému webináři a poznejte základní principy...
Elfetex Fest 2025: Třicet let inovací pod jednou střechou
09.09.2025
Jubilejní 30. ročník veletrhu Elfetex Fest se blíží! Už 9. září 2025 v 10:00 se otevřou brány brněnského výstaviště – pavilonu F – a vy můžete být u toho. Čeká vás přehlídka nejnovějších technologií...

Mimořádné akce

Kupte si Fluke ... Získáte další ZDARMA
17.02.2025 - 31.07.2025
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Novinky

Inteligentní topení do rováděčů CS 032 – „spolehlivá ochrana i úspora energie“
11.06.2025
Představujeme vám novinku v oblasti ochrany rozvaděčů: topný systém CS 032 od společnosti STEGO. Tento moderní teplovzdušný ventilátor poskytuje přesně tolik tepla, kolik je v daný moment potřeba...
Nový hygrostat Stego MFR 012
11.06.2025
Vlhkost v elektrických rozváděčích představuje neviditelnou, avšak vážnou hrozbu pro elektrické systémy. Může způsobit korozi, zkraty a poruchy funkčnosti – někdy s vážnými důsledky pro provozní procesy...

Odborné články

Micsig MHO1 - Přenosné tabletové osciloskopy s multimetrem
16.06.2025
Firma Micsig, přední specialista na tabletové osciloskopy, opět inovovala! Tentokrát doplnila svou řadu osciloskopů s dotykovou obrazovkou o dva tabletové čtyřkanálové osciloskopy s typovým označením...
Nový termovizní modul HIKMICRO MINIX s bezdrátovým přenosem
09.06.2025
S vývojem technologie termálního zobrazování se na trh dostávají zcela nová řešení doplňující kamery klasických konstrukcí. Některá chytrá zařízení jako mobilní telefony a tablety již před delším...
