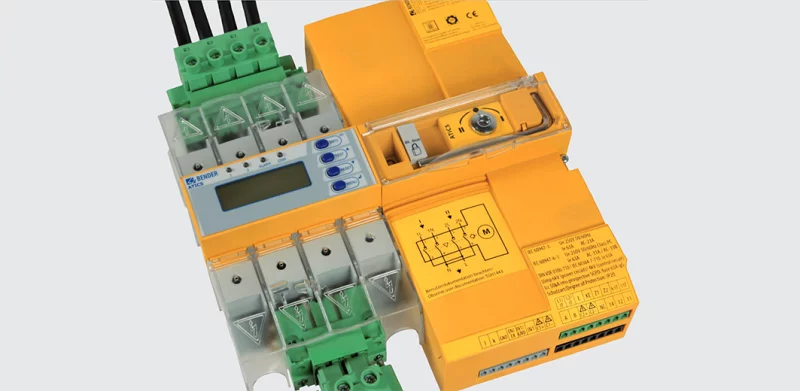

ATICS® s příkladem ATICS-2-..-ISO-400
Nejbezpečnější a nejkompaktnější automatické přepínací zařízení především ve zdravotnictví.
Podle požadavku STN (ČSN) 33 2000-7-710: „ve zdravotnickém prostoru skupiny 2 se musí v případě jedné poruchy zabránit úplnému přerušení dodávky elektřiny“.
Napájecí zdroje pro citlivá zařízení používaná ve zdravotnických zařízeních skupiny 2 musí fungovat bezpečně a spolehlivě i při poruchách. Hlavními prostředky k dosažení tohoto cíle jsou dva redundantní napájecí zdroje a zdravotnické izolované soustavy.
To se typicky vztahuje k prostorám AIM (JIP, NIP, ARO...), operačních sálů apod.; a k jejich rozváděčům nebo nadřazeným distribučním rozváděčům v bezprostřední blízkosti.
ATICS®
Bender ATiCS jsou jediné automatické přepínače sítí určené a plně odpovídající normám pro zabezpečení napájení ve zdravotnictví ; jejich technické přednosti oproti všem přepínačům dalších výrobců jsou nejen systémové (Bender), ale především maximálně zaměřené na zajištění nepřetržité dodávky energie i při nejnáročnějších a destruktivních poruchových stavech v síti.
Proto automatické přepínače Bender ATiCS jako jediné na trhu(!):
• jsou vybaveny všemi klíčovými ochranami pro zajištění správného přepnutí a pokračujícího napájení i v mezních situacích;
• vyhovují striktním požadavkům norem pro elektroinstalace ve zdravotnických zařízeních, kde proto nemají alternativu;
• rozsáhlé možnosti nastavení, monitorování a systémových požadavků podle aplikace; úplná Bender systémová komunikace.
Přepínací zařízení ATICS® zajišťují všechny funkce pro přepínání mezi dvěma nezávislými zdroji napájení a pro monitorování nezapojených zdrojů napájení. Výkonová část a elektronický systém integrovaný v jednom kompaktním krytu umožňují prostorově úspornou instalaci do příslušného rozváděče, zjednodušují zapojení a snižují poruchový potenciál. Pro zajištění maximální dostupnosti byl systém ATICS® navržen v přísném souladu se směrnicemi pro funkční bezpečnost.
Konektory na všech připojovacích vodičích v kombinaci s volitelným bypassovým spínačem umožňují testovat ATICS® bez přerušení napájení. Při servisních pracích je možné přístroj opravit nebo vyměnit bez přerušení napájení. ATICS® výrazně zvyšuje úroveň bezpečnosti zejména na jednotkách intenzivní péče a na operačních sálech.
| Bezpečnost | Uživatelská přívětivost | Kompaktnost | Efektivnost |
| Funkční bezpečnost SIL2 podle IEC 61508 zaručuje ochranu před nebezpečím poruchy | Snadná ovladatelnost a dokonalý přehled díky přehledné struktuře menu a uživatelským pokynům | Kompaktní design elektronického systému a spínacích prvků v jedné skříni |
Malé nároky na prostor |
| Neustálý sebe monitoring elektronického systému a obvodových cest s automatickým hlášením |
Správné informace ve správný čas jasná hlášení prostřednictvím osvětlené grafiky displeje a prostřednictvím sběrnice |
Přepínání, IT monitorování a injektor lokalizačního proudu v jedné jednotce | Zkoušky podle předpisů bez přerušení napájení |
| Preventivní bezpečnost automatickým připomínáním předepsaných testů |
Bezpečné ruční přepínání během servisu díky integrovanému manuálnímu/automatickému režimu s mechanickým blokováním opětovného spuštění |
Jednoduché zapojení díky integrované konstrukci | Lze snadno integrovat do stávajících systémů |
|
Maximální spolehlivost při přepínání díky • patentovanému systému přepínání s mechanickým a elektrickým blokováním • spínacím kontaktům bez svárů s jističovým mechanismem • necitlivost na kolísání napětí nebo vibrace, pro příklad stabilní spínací polohou a stálým přítlakem kontaktů • hlídání zkratů |
Kompletní dokumentace následujících událostí • Postupy přepnutí • Testování • Změny parametrů |
Kompletně připojitelný |
Vynikající možnosti komunikace a parametrizace |
|
Externí funkční test |

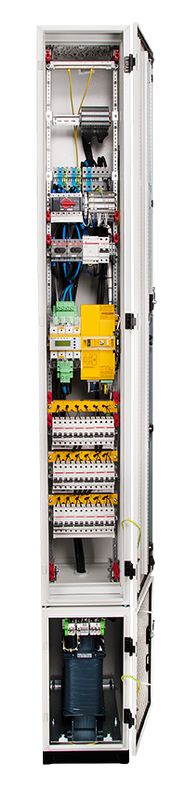

Příklad ATICS-2-..-ISO-400
Tento 2-pólový ATiCS, s verzemi 63 A a 80 A, má kromě výše uvedeného následující velmi užitečné výhody:
• kompaktní provedení obsahující také plnohodnotný hlídač izolace;
• přepínací schopnost 400 V*; což znamená, že z něho lze s výhodou napájet také ZIS s ochr. oddělovacími transformátory 400 V / 230 V.
(* poznámka: řídící jednotka tohoto zařízení potřebuje 230 V, nelze napájet 400 V).
Přepínače ATICS jsou k dispozici v následujících verzích:
- ATICS-2-ISO s oddělovacím krytem - 63A, 80A, 230V, 400V verze
- ATICS-4-DIO - verze 80A, 125A, 160A
- ATICS-2-DIO - verze 63A, 80A
Související produkty
Automatický přepínací a monitorovací modul s vestavěným monitorováním zdravotnických izolovaných soustav a generátorem testovacího proudu pro lokalizaci poruchy izolace.
