Nová koncepce přístrojů pro monitorování zdravotnických instalací BENDER - MEDICS
Datum: 24.01.2013

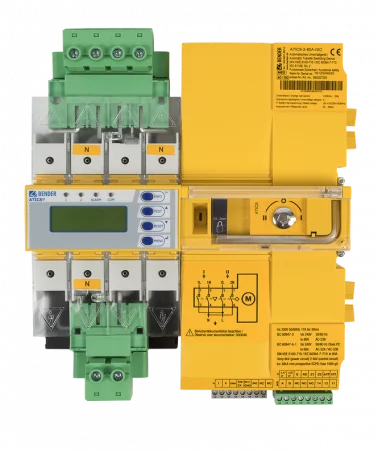

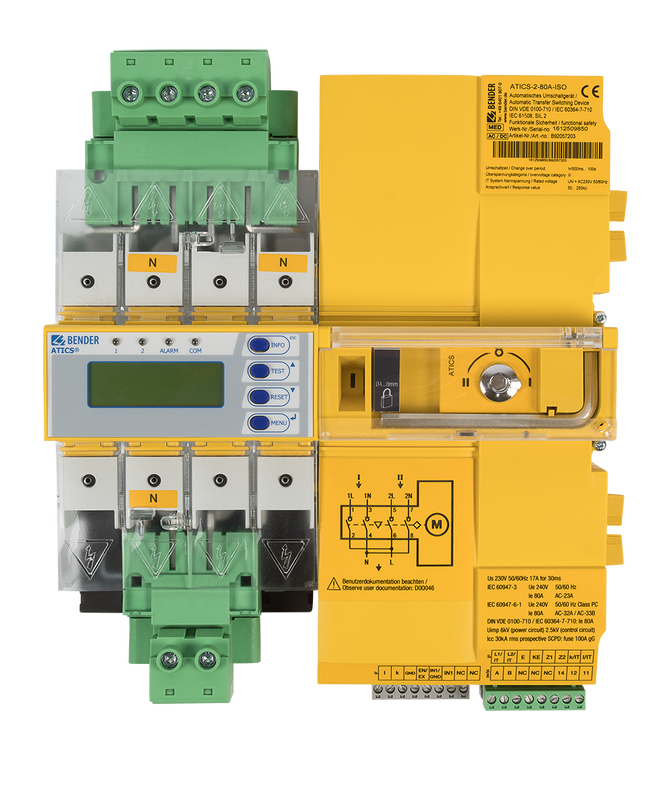

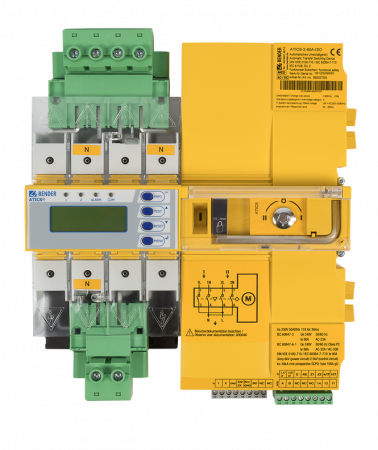

Představujeme zcela novou řadu přístrojů pro monitorování a přepínání sítí pro aplikace nejen ve zdravotnických prostorech. Automatický přepínač sítí ATICS, hlídač izolačního stavu isoMED427P, vyhodnocovací jednotku pro lokalizaci závady izolace EDS151 a převodník rozhraní COM460IP s protokolem ModBus/TCPAutomatický přepínač mezi dvěma zdroji ATICS s vestavěným hlídačem izolace a generátorem testovacího proudu pro lokalizaci poruch
Přepínací a monitorovací modul- Kompaktní zařízení pro zajištění přepínání mezi přívody s nejvyšší provozní a funkční bezpečností dle ČSN EN 61508 (SIL 2)
- Dvoupólový ATiCS-2-xx nebo čtyřpólový ATiCS-4-xx
- Jmenovitý pracovní proud Ie dle DIN-VDE 0100-710
63 A (ATICS-2-63A-ISO) a 80 A (ATICS-2-80A-ISO) až 160A (ATICS-4-160A-DIO) - Automatické nebo manuální přepnutí
- Nastavitelná hodnota reakce pro monitorování izolace 50…500 kΩ
- Monitorování zatížení a teploty ochranných oddělovacích transformátorů
- Vestavěný generátor testovacího proudu (pomocí systému EDS151... / EDS461... / EDS491...)

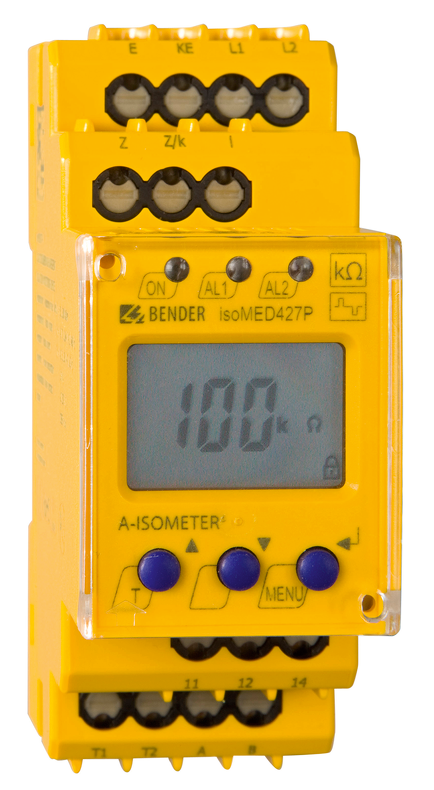

Nový hlídač izolace isoMED427P nahrazuje původní hlídač 107TD47 a generátor testovacího proudu PGH474 pro lokalizaci poruchy a má pouze šestinový rozměr
- Nastavitelná hodnota reakce pro monitorování izolace 50…500 kΩ
- Vestavěný generátor testovacího proudu pro lokalizaci poruchy (pomocí systému EDS)
- Monitorování zatížení a teploty ochranných oddělovacích transformátorů
- Nastavitelná hodnota reakce zatěžovacího proudu
- Monitorování teploty pomocí PTC termistorů nebo bimetalových termočlánků
- Vlastní test zařízení se signalizací ALARM
- Monitorováni připojení PE vodiče
- Rozhraní RS485 s protokolem BMS
- Interní/externí testovací tlačítko
- LED: Zapnuto, ALARM 1, ALARM 2
- Oddělené ALARM relé s jedním přepínacím kontaktem
- Nastavitelný režim N/O nebo N/C
- Multifunkční LC displej
- Pouzdro 2modulární (šíře 36 mm)

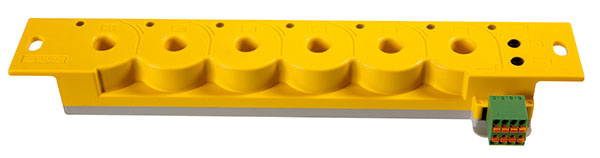

Přístroj EDS151 pro vyhodnocování poruch izolace nejen ve zdravotnictví
se 6 integrovanými měřicími transformátory
- Lokalizace poruch izolace a měření reziduálních proudů
- Určeno pro AC, DC a AC/DC IT sítě ve zdravotnictví a řídících obvodech,
kde lze využít max. testovací proud 1 mA - 6 měřicích kanálů pro měření pomocí integrovaných měřicích transformátorů
- V jednom systémů lze provádět měření pomocí až 88 přístrojů EDS (tj. na 528 měřicích kanálech)
- Doba reakce na poruchu v AC sítí ≤ 8 s
- Citlivost 0,5 mA (100 Ω/V)
- Signalizace stavu monitorované sítě pomocí LED
- Rozsah BMS adres 3...90
- Sériové rozhraní RS485 s BMS protokolem
- Přídavná funkce měření reziduálních proudů

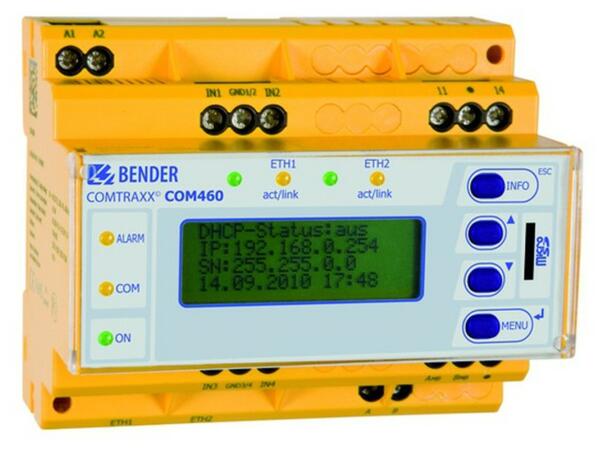

Převodník rozhraní COM460IP ze sběrnice BMS na protokol ModBus/TCP
- K základní verzi BASIC lze dodat volitelné rozšíření funkcí "B" a "C"
- Zobrazení všech přístrojů BMS sběrnice přes internetový prohlížeč s nainstalovanou aplikací Silverlight
- Zobrazení aktuálních alarmových hlášení a naměřených hodnot
- Diagnostické funkce pro BMS systém
- Synchronizace času BMS sběrnice (pouze pokud je COM460IP provozován jako MASTER)
- Vestavěné 2 porty RJ45 s automatickou detekcí přenosové rychlosti (10/100 Mbit/s) a připojení kabelu
- LC displej pro snadné nastavení parametrů převodníku
- Převod dat lze aplikovat pro interní i externí BMS sběrnici
- Modbus/TCP převodník pro 10 adres interní sběrnice BMS
- Vzdálený přístup přes LAN, WAN nebo internetové rozhraní
- Ochrana heslem
- Modbus/TCP převodník pro stavová a alarmová hlášení všech přístrojů na BMS sběrnici
- Rychlé a snadné nastavení parametrů všech přístrojů Bender na BMS sběrnici z jednoho místa
- Funkce PDF reportů
- Uživatelská vizualizace přístrojů na sběrnici
