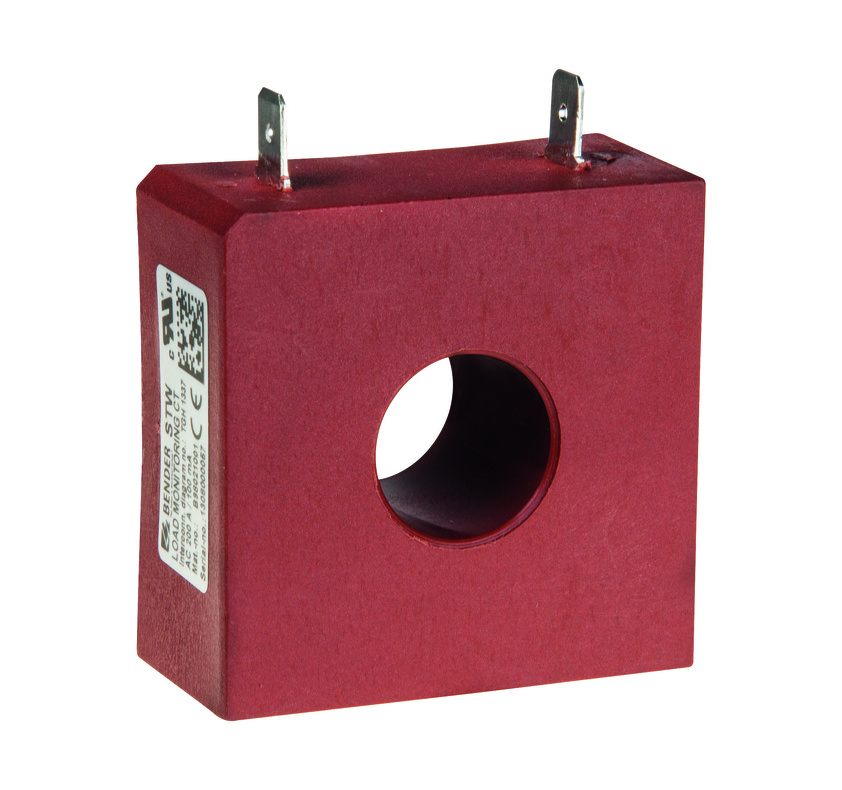

STW3 / STW4 - Měřicí transformátory

Měřicí transformátor proudu určený pro měření zatížení výstupu přepínacích a monitorovacích jednotek ATICS.

Měřicí transformátor proudu určený pro měření zatížení výstupu přepínacích a monitorovacích jednotek ATICS.

Dostupnost: Na dotaz
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Varianty k produktu STW3 / STW4 - Měřicí transformátory (2)

STW3 Transformátor proudu
Transformátor proudu
STW3
Měřicí proudový transformátor k přístrojům ATICS
OBJ: B98021000
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
STW4 - Měřicí transformátory
Transformátor proudu
STW4
Měřicí proudový transformátor k přístrojům ATICS
OBJ: B98021001
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis a použití

Transformátory STW3 a STW4 jsou určeny pro monitorování zatížení výstupu přepínacího modulu ATICS. V případě přetížení výstupu je alarmové hlášení přenášeno pomocí komunikační sběrnice na příslušné signalizační panely.

Funkce

Měřicí transformátory proudu STW3 a STW4 snímají zatěžovací proud ve fázovém vodiči výstupu automatického přepínacího modulu ATICS pro napájení důležitých a velmi důležitých obvodů (okruhy DO a VDO).

Provedení a konstrukce

Montáž je možná pomocí šroubů. Příslušenství pro montáž je součástí dodávky transformátoru.

Normy

Měřicí transformátory STW3 a STW4 splňují požadavky norem:

  • DIN EN 60044-1
  • IEC 60044-1

Rozměry

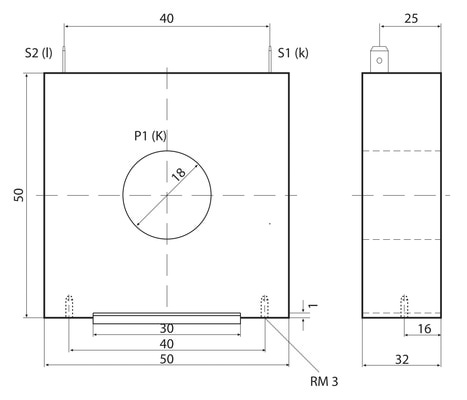

Rozměry měřicích transformátorů proudu STW3 a STW4

Schéma zapojení

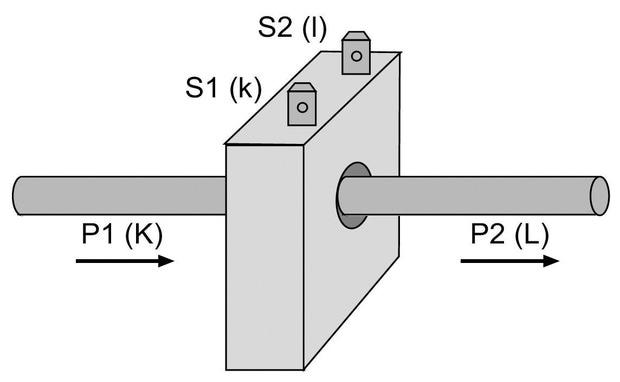

Schéma zapojení měřicích transformátorů proudu STW3 a STW4

Technické údaje

Izolace dle IEC 60664-1
  STW3 STW4
Jmenovité izolační napětí AC 720 V AC 720 V
Jmenovité pulzní zkušební napětí 4,0 kV 4,0 kV
Měřicí obvod
Jmenovitý převod transformátoru ka 100 / 0,1 A 200 / 0,1 A
Jmenovité zatížení 200 Ω 200 Ω
Max. jmenovitý primární proud 100 A 200 A
Max. jmenovitý sekundární proud 0,1 A 2 A
Jmenovitý výkon 2 VA 2 VA
Jmenovitý kmitočet f 50...400 Hz 50...400 Hz
Vnitřní odpor Ri 17 Ω 40 Ω
Třída přesnosti 1 1
Jmenovitý trvalý teplotní proud 120 A 240 A
Jmenovitý krátkodobý teplotní proud (1 s) 1 000 A 2 000 A
Dynamický proud (30 s) 2 500 A 5 000 A
Všeobecná data
Typ připojení vodičů plochý kontakt 6,3×0,8 mm
Pracovní teplota okolí 0...85 °C
Skladovací teplota -40...85 °C
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Samozhášitelnost UL94V-0
Uchycení pomocí šroubů 2×M3
Hmotnost cca. 185 g

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
