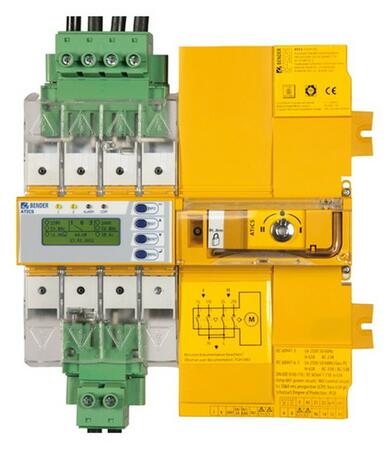

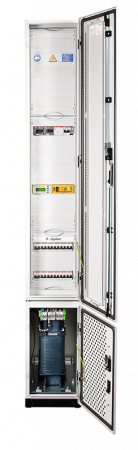

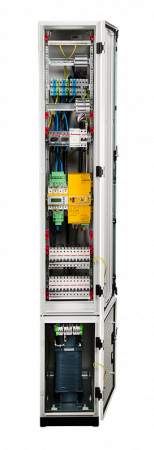

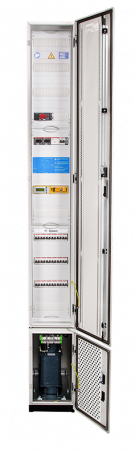

ATICS-2-DIO - Přepínací modul jednofázového napájení

Kompletní systém pro dvoupólové přepínání dvou napájecích zdrojů s komunikačním rozhraním

Automatický přepínací a monitorovací modul pro jednofázové instalace s komunikačním rozhraním RS-485 a protokolem BMS pro přenos stavových a alarmových hlášení na kontrolní a signalizační panely.

Dostupnost: Skladem v GHV
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Varianty k produktu ATICS-2-DIO - Přepínací modul jednofázového napájení (2)

Filtrace
Skladem
ATiCS-2-63A-DIO Přepínací a monitorovací modul
Přepínací a monitorovací modul
ATiCS-2-63A-DIO
kompletní monitorování, testování a BMS přenost dat; historie
dodávka včetně 1 ks měřicího transformátoru proudu STW3
OBJ: B92057212
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
ATiCS-2-80A-DIO Přepínací a monitorovací modul
Přepínací a monitorovací modul
ATiCS-2-80A-DIO
kompletní monitorování, testování a BMS přenost dat; historie
dodávka včetně 1 ks měřicího transformátoru proudu STW3
OBJ: B92057213
Záruka: 60 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k ATICS-2-DIO - Přepínací modul jednofázového napájení

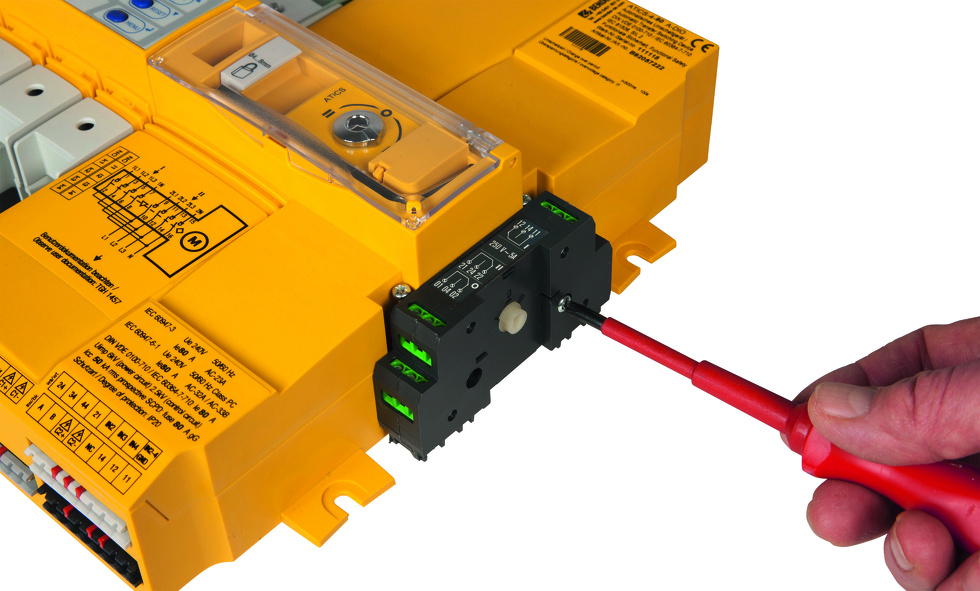

ATICS-HK - Pomocný kontakt
Příslušenství
ATiCS-HK
OBJ: B92057258
Záruka: 60 m.
Skladem v GHV
skladem >100 ks
Na dotaz
Poptejte cenu
Porovnání
ATiCS-BP-2-63A-SET Bypass modul set
Bypass modul set
ATiCS-BP-2-63A-SET
Ue = 400 V AC
Ie = 63 A
2-pólový, 63A bypass set
+ pomocný kontakt a signálka
Zjistit více
OBJ: B92057252
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
ATiCS-BP-2-80A-SET Bypass modul set
Bypass modul set
ATiCS-BP-2-80A-SET
Ue = 400 V AC
Ie = 80 A
2-pólový, 80A bypass set
+ pomocný kontakt a signálka
Zjistit více
OBJ: B92057253
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
STW3 Transformátor proudu
Transformátor proudu
STW3
Měřicí proudový transformátor k přístrojům ATICS
Zjistit více
OBJ: B98021000
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
STW4 - Měřicí transformátory
Transformátor proudu
STW4
Měřicí proudový transformátor k přístrojům ATICS
Zjistit více
OBJ: B98021001
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - ATICS-2-63A-DIO
OBJ: S92057212
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - ATICS-2-80A-DIO
OBJ: S92057213
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Přepínací a monitorovací modul

  • Kompaktní zařízení pro zajištění přepínání mezi přívody s vysokou provozní a funkční bezpečností dle ČSN EN 61508 (SIL 2)
  • Automatické nebo manuální přepnutí
  • Jmenovitý pracovní proud Ie dle DIN-VDE 0100-710
    63 A (ATICS-2-63A-DIO) a 80 A (ATICS-2-80A-DIO)
  • Celková doba přepnutí dle ČSN a STN 33 2140 méně jako 500 ms
  • Měření napětí na obou přívodech 1 a 2 v rozsahu 20...300 V
  • Měření kmitočtu na obou přívodech v rozsahu 40...70 Hz
  • Nastavitelná hodnota reakce podpětí a přepětí
  • Nastavitelné časové parametry doba reakce a doba uvolnění
  • Měření celkového zatížení výstupu přepínacího modulu pomocí externího měřicího transformátoru STW3 (1 ks součást dodávky)

Všeobecná data

  • Malé rozměry a snadná montáž zařízení
  • Historie událostí pro alarmová hlášení, testy, změny konfigurace a servisní záznamy
  • 4 x programovatelný výstupní kontakt s nastavitelným pracovním režimem
  • 4 x programovatelný digitální výstup, galvanicky oddělený
  • Vlastní test zařízení se signalizací ALARM
  • Multifunkční grafický LC displej
  • Komunikační rozhraní RS485 s protokolem BMS

Rozšířené informace

Popis a použití

Monitorovací a přepínací modul ATICS je vybaven funkcí automatického/manuálního přepínání mezi hlavním a bezpečnostním nebo mezi bezpečnostním a doplňujícím bezpečnostním napájením. Pro dosažení vysoké spolehlivosti a funkčnosti, byl přepínací a monitorovací modul ATICS vyvinut a zkonstruován na základě bezpečnostní kategorie SIL2 (EN 61508). ATICS podstatně zvyšuje bezpečnostní úroveň hlavně na jednotkách intenzivní péče a operačních sálech.

Přepínací funkce

  • Automatické přepnutí na záložní zdroj v případě poklesu napětí pod nastavenou mez nebo ztráty napětí na hlavním napájení

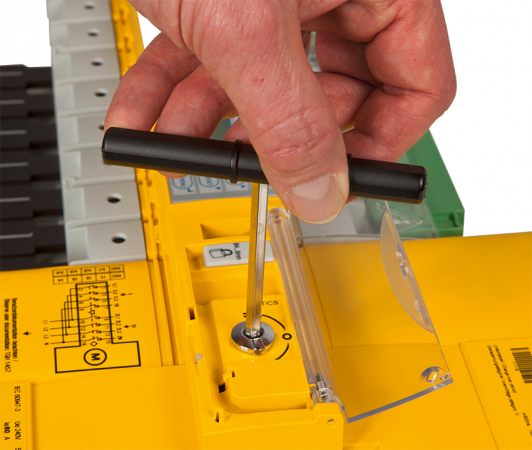

  • Možnost manuálního přepnutí
  • Monitorování podpětí a přepětí na přívodu 1/2 (vstupy) a vývodu 3 (výstup)
  • Automatické přepnutí na hlavní přívod v případě obnovení napětí
  • Trvalé monitorování ovládání přístrojů a automatických procesů
    (cívky, řídicích kontaktů, připojení)
  • Monitorování základních připojení jako jsou proudové transformátory, teplotní senzory, ...
  • Monitorování zkratu na výstupu přepínacího modulu

Signalizace, alarmová hlášení

  • Jednoduchá textová hlášení pro všechny základní stavové, poruchové a alarmové hlášení pomocí grafického displeje a jejich přenos na externí kontrolní a signalizační panely CP907 / MK2430 nebo multifunkční panely TM800
  • Automatické zobrazení hlášení pro předepsané testy a servisní intervaly
  • Historie událostí pro alarmová hlášení, testy, změny konfigurace a servisní záznamy
  • Připojení a přenos dat na kontrolní a signalizační panely pomocí sběrnice RS 485 s protokolem BMS

Normy

  • DIN VDE 0100-710
  • DIN VDE 0100-718
  • IEC 60367-7-710
  • ČSN 332140
  • TNI 332140
  • ČSN EN 61558-1
  • ČSN EN 61508-1
  • ČSN EN 61508-2
  • ČSN EN 61508-3
  • ČSN EN 60947-6-1

Rozměry

Rozměry ATICS-2-ISO

Technické údaje

Izolace dle IEC 60664-1
Jmenovité izolační napětí AC 250 V
Jmenovité pulzní zkušební napětí 2,21 kV (základní izolace)
3,54 kV (ochranné oddělení)
Parametry napájení
Jmenovité napětí sítě Us AC 230 V
Rozsah pracovního napětí Us 0,85...1,15 x Us
Jmenovitý kmitočet 50...60 Hz
Vlastní spotřeba viz údaje pro objednávku
Přepínací prvky/výkonové obvody
Přepínací prvky automatická přepínací jednotka
Jmenovité napětí sítě Ue AC 230 V
Rozsah pracovního napětí Ue 0,85...1,15 x Ue
Jmenovitý kmitočet 48...62 Hz
Jmenovitý proud viz údaje pro objednávku
Pojistky viz údaje pro objednávku
Kategorie užití --
Zpoždění reakce ton 50 ms ... 100 s
Zpoždění uvolnění toff 200 ms ... 100 s
Monitorování napětí
Nastavitelná prahová hodnota podpětí 160...207 V
Nastavitelná prahová hodnota přepětí 240...275
Rozlišení nastavení 1 V
Vybavovací doba tan ≤ 500 ms
Hystereze 2...10 %
Rozsah zobrazení 20...300 V
Nejistota měření ±1 %
Monitorování zatížení výstupu přepínacího modulu
Měřicí transformátor proudu STW3
Rozsah měření In TRMS STW3: 0...150 A
Hodnota reakce pro detekci zkratu STW3: 150 A
Spínací obvody
Spínací prvky 1 x relé s 1 přepínacím kontaktem (11-12-14)
Pracovní režim N/C nebo N/O
Spínací prvky 1 x relé s 3 spínacími kontakty (21-34-34-44)
Pracovní režim N/C nebo N/O
Digitální vstupy
Počet 4
Galvanické oddělení Ano Ano
Pracovní režim (rozsah napětí) AC/DC 0...2 V (nízká úroveň)
AC/DC 10...30 V (vysoká úroveň)
Zobrazení, paměť
Zobrazení podsvětlený grafický LC displej
Alarmová LED přívod 1 / přívod 2 / alarm / com
Paměť poruchy 500 záznamů
Datový záznamník 500 záznamů na kanál
Konfigurační záznamník 300 záznamů
Záznamník testů 100 záznamů
Servisní záznamník 100 záznamů
Komunikační rozhraní
Rozhraní/protokol RS485/BMS
Přenosová rychlost 9,6 kbit/s
Délka kabelu ≤ 1 200 m
Doporučený typ kabelu J-Y(St)Y 2×2×0,8, stíněný, jedna strana připojena k PE
Zakončovací odpor 120 Ω (0,25 W)
Rozsah adres 2...90
Všeobecná data
Typ připojení šroubové svorky (výkonové obvody)
násuvný konektor se šroubovými svorky (ostatní)
Pracovní teplota okolí -25...55 °C
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Stupeň krytí IP 40
Samozhášivost UL94V-0
Rozměry 234 × 263 × 73,5 mm
Hmotnost cca. 3 700 g
