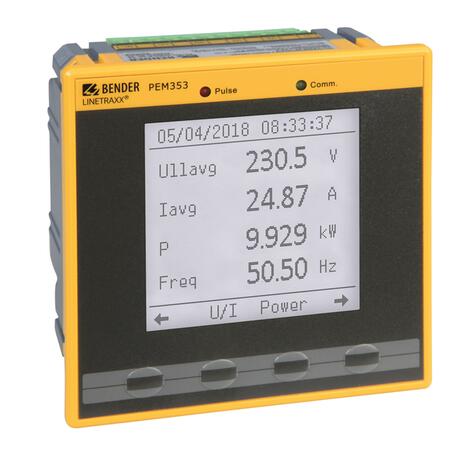

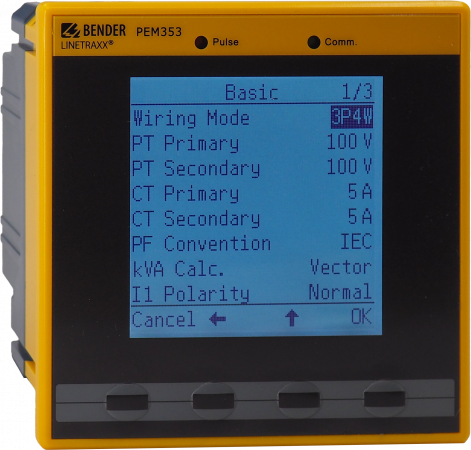

PEM353 - Digitální panelový multimetr a analyzátor sítě
Multifunkční panelový přístroj pro měření, záznam a analýzu kvality elektrické energie.
Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.
Dotaz na produktPorovnat
Varianty k produktu PEM353 - Digitální panelový multimetr a analyzátor sítě (1)
Un AC, 3(N)AC 480 V, 45...65 Hz IT, CAT III
Un AC, 3(N)AC 690 V, 45...65 Hz IT, CAT II
Us AC 95...250V, DC, 47...440Hz
tř. 0,5S pro I: x/5A; tř.1S pro I: x/1A
Dig. vstupy/výstupy 4/2
Rozhraní RS485: Modbus/RTU, BACnet MS/TP, DNP
Popis výrobku
- Třída přesnosti podle IEC 62053-22: 0,5S
- Pracovní rozsah teplot -25...+55°C
- 4 kvadrantové měření
Měřené veličiny
- Fázové napětí UL1, UL2, UL3 [V]
- Sdružené napětí UL1L2, UL2L3, UL3L1 [V]
- Fázové proudy I1, I2, I3 [A]
- Proud N-vodičem (vypočtený) I4[A]
- Kmitočet f [Hz]

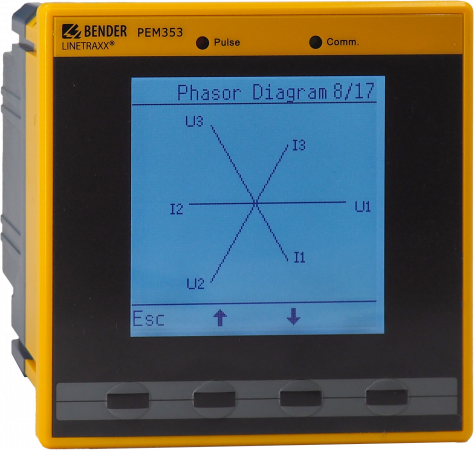

- Fázový úhel napětí a proudu [°]
- Výkon pro každou fázi: činný P [kW], jalový Q [kVAr], zdánlivý S [kVA] kvar

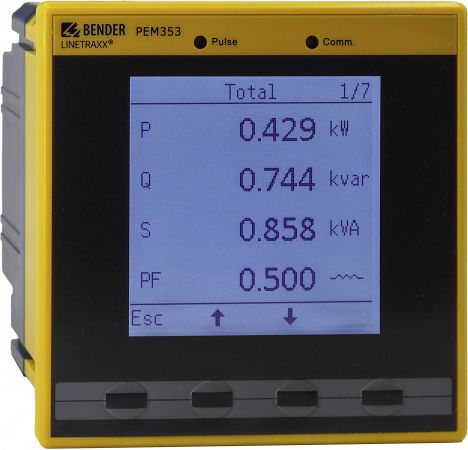

- Celkový výkon: činný P [kW], jalový Q [kVAr], zdánlivý S [kVA] kvar
- Účiník PF a DPF [-]
- Napěťová nesymetrie [%]
- Proudová nesymetrie [%]

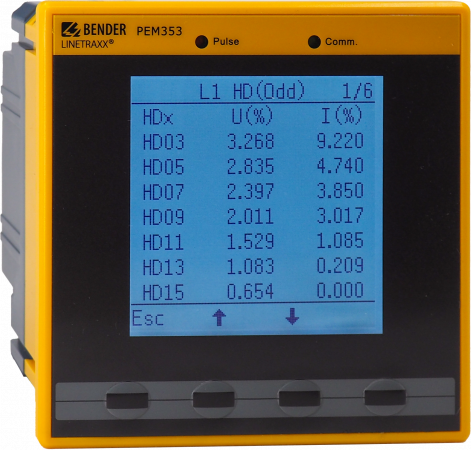

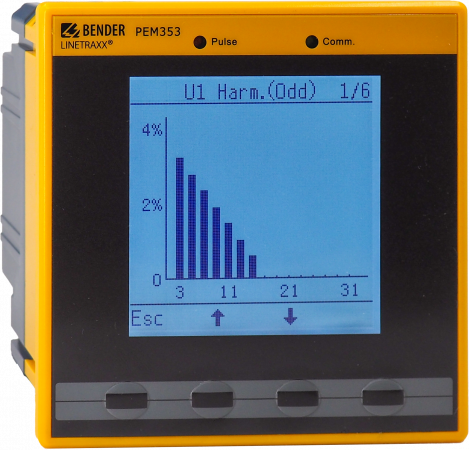

- Celkové harmonické zkreslení do 31. harmonické (THD) pro U a I [%]
- k-faktor pro I
Další funkce
- Impulzní LED výstup pro kWh a kVAr
- Záznam měření výkonů a proudů v nastavitelném časovém intervalu (DMD: I1, I2, I3, P, Q, S)
- Záznam špičkové hodnoty výkonů a proudů spolu s datem a časem
- Záznam spotřeby energie - celková a pro každý kvadrant
- Komunikační rozhraní RS-485 s protokolem Modbus/RTU, BACnet MS/TP, DNP
- 4 x digitální vstup
- 2 x digitální releový výstup

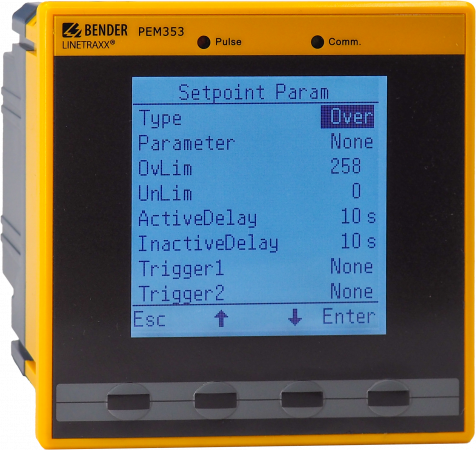

- Programovatelné alarmy
