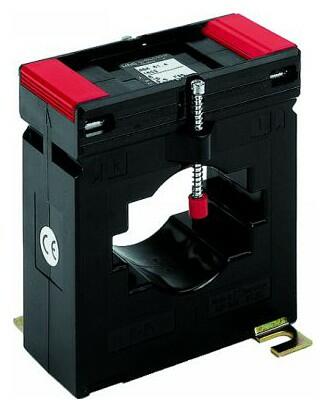

ASK 61.4 - Měřicí transformátor proudu násuvný

Primární jm. proud: 100...1600 A
Primární vodič Ø: max 44 mm
Primární pas 1: 60 x 10 mm
Primární pas 2: 2 x 50 x 10 mm

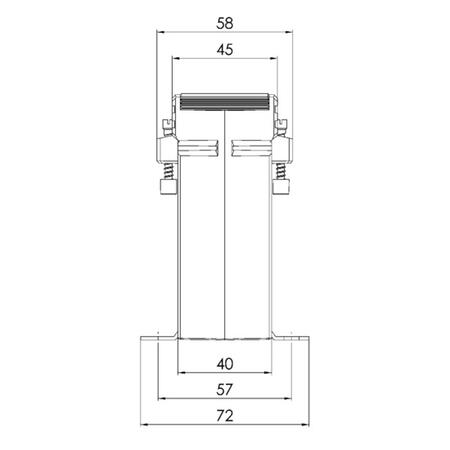

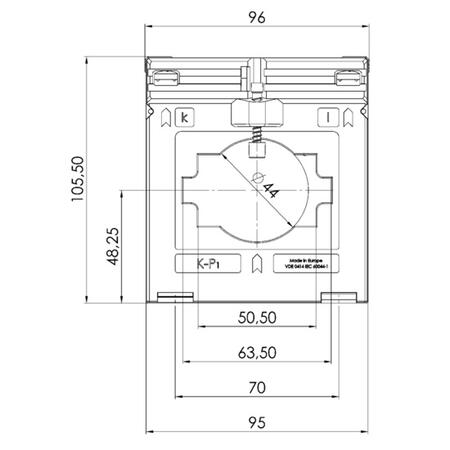

Šířka: 96 mm
Výška: 105,5 mm
Hloubka: 58 mm

Cena od 753 Kč

od 911,13 Kč s DPH

Dostupnost: Skladem v GHV

Vybrat variantu (234)

Dotaz na produkt

Porovnat

Jiří Formánek

+420 775 784 899

Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.

Varianty k produktu ASK 61.4 - Měřicí transformátor proudu násuvný (234)

Měřicí transformátor proudu

ASK 61.4; 1000/5A; 10VA; tř.0,5

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: 19033

EAN: 4061701055795

Záruka: 24 m.

Skladem v GHV

skladem >10 ks

1 219 Kč/ks

1 474,99 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 1000/5A; 10VA; tř.0,5S

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: 19626

EAN: 4061701060546

Záruka: 24 m.

Skladem v GHV

skladem >10 ks

1 501 Kč/ks

1 816,21 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 1000/5A; 10VA; tř.1

Průměr prim. vodiče: 44 mm
Primární lišta: 63x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 19075

EAN: 4061701056259

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

821 Kč/ks

993,41 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 1000/5A; 15VA; tř.0,5

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5

OBJ: 19034

EAN: 4061701055801

Záruka: 24 m.

Skladem v GHV

skladem >10 ks

1 219 Kč/ks

1 474,99 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 1000/5A; 15VA; tř.1

Průměr prim. vodiče: 44 mm
Primární lišta: 63x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 1

OBJ: 19076

EAN: 4061701056266

Záruka: 24 m.

Skladem v GHV

skladem 10 ks

821 Kč/ks

993,41 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 1250/5A; 15VA; tř.1

Průměr prim. vodiče: 44 mm
Primární lišta: 63x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1250/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 1

OBJ: 19084

EAN: 4061701056358

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

821 Kč/ks

993,41 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 1500/1A; 10VA; tř.0,5

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1500/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: 19242

EAN: 4061701057638

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

1 365 Kč/ks

1 651,65 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 1500/5A; 10VA; tř.1

Průměr prim. vodiče: 44 mm
Primární lišta: 63x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 19087

EAN: 4061701056389

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

821 Kč/ks

993,41 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 1500/5A; 15VA; tř.0,5

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5

OBJ: 19043

EAN: 4061701055900

Záruka: 24 m.

Skladem v GHV

skladem 2 ks

1 182 Kč/ks

1 430,22 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 1500/5A; 15VA; tř.1

Průměr prim. vodiče: 44 mm
Primární lišta: 63x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 1

OBJ: 19088

EAN: 4061701056396

Záruka: 24 m.

Skladem v GHV

skladem >10 ks

821 Kč/ks

993,41 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 1600/5A; 10VA; tř.1

Průměr prim. vodiče: 44 mm
Primární lišta: 63x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1600/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 19091

EAN: 4061701056433

Záruka: 24 m.

Skladem v GHV

skladem 4 ks

821 Kč/ks

993,41 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 1600/5A; 15VA; tř.1

Průměr prim. vodiče: 44 mm
Primární lišta: 63x10; 2x 50x10; 30x40 mm
Převod transformátoru: 1600/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 1

OBJ: 19092

EAN: 4061701056457

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

821 Kč/ks

993,41 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 250/5A; 5VA; tř.0,5S

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5S

OBJ: 19603

EAN: 4061701060201

Záruka: 24 m.

Skladem v GHV

skladem 6 ks

2 877 Kč/ks

3 481,17 Kč s DPH

Měřicí transformátor proudu

ASK 61.4; 300/5A; 10VA; tř.0,5

Průměr prim. vodiče: 44 mm
Primární lišta: 60x10; 2x 50x10; 30x40 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: 19563

EAN: 4061701059700

Záruka: 24 m.

Skladem v GHV

skladem 9 ks

3 023 Kč/ks

3 657,83 Kč s DPH

Přidání ASK 61.4; 1000/5A; 10VA; tř.0,5 do košíku

Sestava s doporučenými doplňky

Foto	Produkt	Dostupnost	Počet	Cena mj.	Cena celkem
	ASK 61.4; 1000/5A; 10VA; tř.0,5, Měřicí transformátor proudu	Skladem v GHV skladem >10 ks	+- /ks	1 219 Kč/ks 1 474,99 Kč s DPH	1 219 Kč 1 474,99 Kč s DPH

+	Cejchování 0 ... 1999 A	Dostupné do několika dnů	+- /ks	330 Kč/ks 399,30 Kč s DPH	330 Kč 399,30 Kč s DPH

+	Plombovací krytka na ASK 61.4	Není skladem na cestě >100 ks	+- /ks	47 Kč/ks 56,87 Kč s DPH	47 Kč 56,87 Kč s DPH

	Celková cena sestavy				1 596 Kč 1 931 Kč s DPH

Foto	Produkt	Dostupnost	Počet	Cena mj.	Cena celkem
	ASK 61.4; 800/5A; 5VA; tř.0,5, Měřicí transformátor proudu	Není skladem Prověříme pro Vás	+- /ks	832 Kč/ks 1 006,72 Kč s DPH	832 Kč 1 006,72 Kč s DPH

+	Cejchování 0 ... 1999 A	Dostupné do několika dnů	+- /ks	330 Kč/ks 399,30 Kč s DPH	330 Kč 399,30 Kč s DPH

+	Plombovací krytka na ASK 61.4	Není skladem na cestě >100 ks	+- /ks	47 Kč/ks 56,87 Kč s DPH	47 Kč 56,87 Kč s DPH

	Celková cena sestavy				1 209 Kč 1 463 Kč s DPH

Přidat s doplňky

Samostatně

ASK 61.4; 800/5A; 5VA; tř.0,5

Přidat do košíku pouze produkt, bez doporučených doplňků.

Přidat samostatně

NAHORU

220 dalších

Volitelné příslušenství k ASK 61.4 - Měřicí transformátor proudu násuvný

Cejchování 0 ... 1999 A

Cejchování v AMS GHV pro rozsah 0...1999 A. Určeno pro fakturační měřidla pro ČR.
Zjistit více

OBJ: sc

Dostupné

do několika dnů

330 Kč/ks

399,30 Kč s DPH

Plombovací krytka na ASK 61.4

ASK 51.4, 541.4, 61.4, 561.4,
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více

OBJ: 59042

EAN: 4061701175509

Záruka: 24 m.

Není skladem

na cestě >100 ks

47 Kč/ks

56,87 Kč s DPH

Kalibrace transformátorů 0 ... 1999 A

Kalibrace prováděná v GHV pro rozsah 0...1999 A.
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více

OBJ: K-T

Dostupné

do několika dnů

450 Kč/ks

544,50 Kč s DPH

Popis výrobku

Násuvný měřicí transformátor pro primární jmenovité proudy od 200 do 1600 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 30 VA, k dodání ve třídách přesnosti 0,5, 0,5S a 1.

Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky.

Obecné vlastnosti

Jmen. trvalý tepelný proud I_cth: 1,0 x I_N
Jmen. krátkodobý tepelný proud I_th: 60 x I_N, 1 sec
Nadproudové číslo: FS5
Jmen. dynamický proud I_dyn: 2,5 x I_th
Max. provozní napětí U_m: 0.72 kV
Zkušební izolační napětí: 3 kV, U_eff, 50 Hz, 1 min.
Jmenovitý kmitočet: 50 Hz
Třída izolace: E
Stupeň krytí: IP 20
Rozsah pracovních teplot: -5°C až +40°C
Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)	44 mm
Primární pas	60x10 mm 2x50x10 mm
Šířka	95 mm

Parametry variant k ASK 61.4 - Měřicí transformátor proudu násuvný

Primární jmenovitý proud	Jmenovitý výkon	Třída přesnosti: 0.2S	Třída přesnosti: 0.5		Třída přesnosti: 0.5S	Třída přesnosti: 1
Primární jmenovitý proud	Jmenovitý výkon	Sekundární proud: 5 A	Sekundární proud: 5 A	Sekundární proud: 1 A	Sekundární proud: 5 A	Sekundární proud: 5 A	Sekundární proud: 1 A
200 A	1,5 VA		19009	19209	19599	19047	19247
200 A	2,5 VA		19010	19210	19600	19048	19248
250 A	1,5 VA		19011	19211	19601	19049	19249
	2,5 VA		19012	19212	19602	19050	19250
	5 VA				19603	19111	19175
300 A	1,5 VA		19013	19213	19604	19051	19251
	2,5 VA		19014	19214	19605	19052	19252
	5 VA	V41-1904F	19015	19215	19606	19053	19253
	10 VA		19563		19607
400 A	1,5 VA		19016	19216		19054	19254
	2,5 VA		19017	19217	19608	19055	19255
	5 VA		19018	19218	19609	19056	19256
	10 VA	V41-2004H	19094	19294	19610	19057	19257
500 A	1,5 VA		19019	19219
	2,5 VA		19020	19220	19611	19058	19258
	5 VA		19021	19221	19612	19059	19259
	10 VA	V41-2104H	19095	19295	19613	19060	19260
	15 VA				19614	19061	19261
600 A	2,5 VA		19022	19222	19615	19062	19262
	5 VA		19023	19223	19616	19063	19263
	10 VA	V41-2204H	19024	19224	19617	19064	19264
	15 VA		19097	19297	19618	19065	19265
750 A	2,5 VA		19025	19225	19619	19066	19266
	5 VA		19026	19226	19620	19067	19267
	10 VA		19027	19227	19621	19068	19268
	15 VA		19098	19298	19622	19069	19269
800 A	2,5 VA		19028	19228		19070	19270
	5 VA		19029	19229		19071	19271
	10 VA		19030	19230	19643	19072	19272
	15 VA		19031	19231		19073	19273
1 kA	5 VA		19032	19232	19625	19074	19274
	10 VA		19033	19233	19626	19075	19275
	15 VA		19034	19234	19627	19076	19276
1,2 kA	2,5 VA				19629
	5 VA		19035	19235	19630	19078	19278
	10 VA		19036	19236	19631	19079	19279
	15 VA		19037	19237	19632	19080	19280
	30 VA		19100	19300		19081	19281
1,25 kA	5 VA	V41-2704F	19038	19238	19634	19082	19282
	10 VA		19039	19239	19635	19083	19283
	15 VA		19040	19240	19636	19084	19284
	30 VA		19101	19301	19637	19085	19285
1,5 kA	5 VA		19041	19241	19639	19086	19286
	10 VA		19042	19242	19640	19087	19287
	15 VA		19043	19243	19641	19088	19288
	30 VA		19102	19302	19642	19089	19289
1,6 kA	5 VA		19044	19244	19044/0,5S	19090	19290
	10 VA		19045	19245	19644	19091	19291
	15 VA		19046	19246		19092	19292
	30 VA		19103	19303		19093	19293

Soubory ke stažení

Katalogový list

Katalogový list ASK 61.4

(PDF, 189 kB)

Návody

Návod pro měřicí trafa MBS 1/2024

(PDF, 4.4 MB)

Výkresy

EPLAN - STEP soubor ASK 61.4

(STEP, 6.5 MB)

Ostatní

Technické informace transformátorů proudu MBS

(PDF, 317 kB)

Související produkty

Varianty: 2

A1U 2.3 Měřicí převodník střídavého proudu

Měřicí převodník střídavého proudu.

3 105 Kč

3 757,05 Kč s DPH

Skladem v GHVDetail produktu

Varianty: 4

Bloky zkratovacích svorek pro transformátory proudu

Zkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..

od 1 420 Kč

od 1 718,20 Kč s DPH

Skladem v GHVDetail produktu

Varianty: 2

COUNTIS E5x Trojfázový nepřímý elektroměr do panelu

Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.

Skladem v GHVDetail produktu

DIRIS A20 Multifunkční přístroj pro měřicí transformátory

TRMS multimetr a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92mm. Volitelně moduly komunikace MODBUS, pulzní výstup nebo alarmový kontakt.

Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Skladem v GHVDetail produktu

Varianty: 2

DIRIS A30 Multifunkční přístroj pro měřicí transformátory

TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.

Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Skladem v GHVDetail produktu

Varianty: 53

EQ 48/72/96/144 K

Analogové přístroje pro měření střídavého proudu nebo napětí (série K) - elektromagnetické měřicí ústrojí, stupnice 90°, plastové pouzdro.

od 760 Kč

od 919,60 Kč s DPH

Skladem v GHVDetail produktu

PEM353-N Digitální panelový multimetr a analyzátor sítě

Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Měření proudu v N vodiči. Záznamník pro 5 záznamníků s 16 měřícími kanály. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.

6 470 Kč

7 828,70 Kč s DPH

Skladem v GHVDetail produktu

Varianty: 8

Plombovací krytka

Slouží k zaplombování kontaktů na měřicím nebo jisticím transformátoru.

od 47 Kč

od 56,87 Kč s DPH

Skladem v GHVDetail produktu

PEM353 Digitální panelový multimetr a analyzátor sítě

Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.

5 460 Kč

6 606,60 Kč s DPH

Na cestěDetail produktu

Mohlo by vás zajímat

Události

Všechny události

Mimořádné akce

HIKMICRO červen 2025

01.06.2025 - 30.06.2025

Získejte slevu na vybrané modely termokamer HIKMICRO Pro čtenáře časopisu ElektroPrůmysl.cz jsme připravili speciální podmínky na nákup kamer ze seznamu níže. Neváhejte a vyžádejte si nabídku se...

Kupte si Fluke ... Získáte další ZDARMA

17.02.2025 - 31.07.2025

Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Všechny akce

Novinky

Inteligentní topení do rováděčů CS 032 – „spolehlivá ochrana i úspora energie“

11.06.2025

Představujeme vám novinku v oblasti ochrany rozvaděčů: topný systém CS 032 od společnosti STEGO. Tento moderní teplovzdušný ventilátor poskytuje přesně tolik tepla, kolik je v daný moment potřeba...

Nový hygrostat Stego MFR 012

11.06.2025

Vlhkost v elektrických rozváděčích představuje neviditelnou, avšak vážnou hrozbu pro elektrické systémy. Může způsobit korozi, zkraty a poruchy funkčnosti – někdy s vážnými důsledky pro provozní procesy...

Všechny novinky

Odborné články

Micsig MHO1 - Přenosné tabletové osciloskopy s multimetrem

16.06.2025

Firma Micsig, přední specialista na tabletové osciloskopy, opět inovovala! Tentokrát doplnila svou řadu osciloskopů s dotykovou obrazovkou o dva tabletové čtyřkanálové osciloskopy s typovým označením...

Nový termovizní modul HIKMICRO MINIX s bezdrátovým přenosem

09.06.2025

S vývojem technologie termálního zobrazování se na trh dostávají zcela nová řešení doplňující kamery klasických konstrukcí. Některá chytrá zařízení jako mobilní telefony a tablety již před delším...

Všechny odborné články

ASK 61.4 - Měřicí transformátor proudu násuvný

Varianty k produktu ASK 61.4 - Měřicí transformátor proudu násuvný (234)

Volitelné příslušenství k ASK 61.4 - Měřicí transformátor proudu násuvný

Popis výrobku

Násuvný měřicí transformátor pro primární jmenovité proudy od 200 do 1600 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 30 VA, k dodání ve třídách přesnosti 0,5, 0,5S a 1.

Obecné vlastnosti

Technické údaje

Parametry

Parametry variant k ASK 61.4 - Měřicí transformátor proudu násuvný

Soubory ke stažení

Související produkty

Mohlo by vás zajímat

Události

Mimořádné akce

Novinky

Odborné články

Informace o cookies

Nastavení

Technické cookies

Analytické cookies

Reklamní cookies
