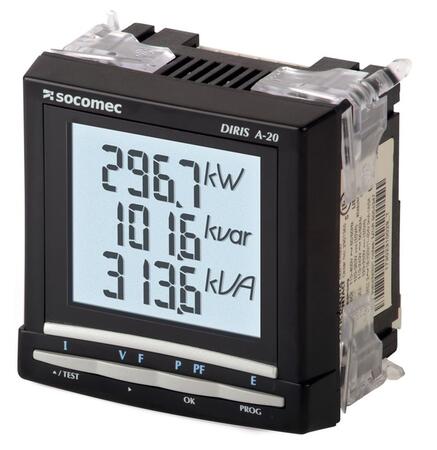

DIRIS A20 - Multifunkční přístroj pro měřicí transformátory
Multifunkční měřicí a monitorovací zařízení s komunikačním rozhraním.
Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Dotaz na produktPorovnat
Varianty k produktu DIRIS A20 - Multifunkční přístroj pro měřicí transformátory (1)
Měření proudu nepřímé x/5A nebo1A; Rozměr rámečku: 96x96 mm; Možnost rozšíření o další moduly (pulzní, komunikace, vstupy/výstup)
Volitelné příslušenství k DIRIS A20 - Multifunkční přístroj pro měřicí transformátory

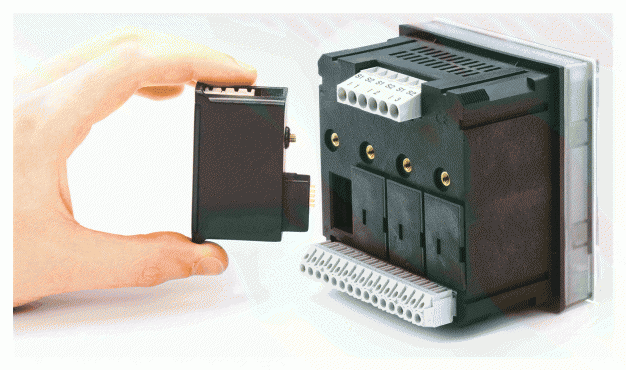

Výstup mechanický kontakt (max. 100VDC, 0.5A, 10VA).
Popis výrobku
Měřené veličiny
- Fázový proud: I1, I2, I3, In
- Fázové napětí: U1, U2, U3
- Sdružené napětí: U12, U23, U13
- Frekvence: f
- Fázový činný výkon: P1, P2, P3
- Fázový jalový výkon: Q1, Q2, Q3
- Fázový zdánlivý výkon: S1, S2, S3
- Celkového 3f výkon: ∑P, ∑Q, ∑S,
- Fázový účiník: PF1, PF2, PF3
- Celkový 3f účiník: ∑PF
- Maximální proud: I1max, I2max, I3max
- Maximum celkového 3f výkonu: ∑Pmax, ∑Qmax, ∑Smax
- 4 kvadrantový elektroměr: ±kWh, ±kvarh
- Harmonické fázové zkreslení THD 3UL-N, THD 3UL-L, THD 3I (do 51. harm.)
Další funkce
- Počitadlo impulzů
- Komunikace MODBUS(RS485)
- Výstupní kontakt ve funkci alarmu nebo pulzního výstupu
Rozšířené informace
Údaje pro objednání
| Objednací číslo | Typ | Popis |
| 48250402 | Multimetr DIRIS A20 | Základní přístroj s displejem |
|---|---|---|
| 48250082 | Komunikační modul | Komunikační modul s rozhraním RS485 a protokolem MODBUS |
| 48250080 | Modul s relé výstupem |
Programovatelný výstup:
|
Technické údaje
| Proudové vstupy (TRMS) | |
| Max. primární proud | 9 999 A |
|---|---|
| Max. sekundární proud | 5 A |
| Spotřeba vstupu | 0,6 VA |
| Přesnost měření |
0,2 % |
| Trvalá přetížitelnost | 6 A |
| Krátkodobá přetížitelnost |
10 In po 1s |
| Napěťové vstupy (TRMS) | |
| Fázové napětí |
28...289 V a.c. |
| Sdružené napětí |
50...500 V a.c. |
| Vnitřní spotřeba |
0,1 VA |
| Trvalá přetížitelnost | 800 V a.c. |
| Přesnost měření spotřeby | |
| Činná energie (dle IEC 62053-22) | třída 0,5 S |
| Jalová energie (dle IEC 62053-23) | třída 2 |
| Napájení | |
| Vlastní napájecí svorky |  Ano |
| Napájecí napětí |
110...400 V a.c. (±10%), 120...350 V d.c. (±20%) |
| Spotřeba přístroje | 10 VA |
Soubory ke stažení
Články a informace
Související produkty
Primární jm. proud: 500...2000 A
Primární vodič Ø: max 70 mm
Primární pas 1: 100 x 10 mm
Primární pas 2: 2 x 80 x 10 mm
Šířka: 130 mm
Výška: 144 mm
Hloubka: 58 mm
Primární jm. proud: 750...3000 A
Primární vodič Ø: max 85 mm
Primární pas 1: 2 x 100 x 10 mm
Primární pas 2: 3 x 80 x 10 mm
Šířka: 172 mm
Výška: 184,8 mm
Hloubka: 52 mm
Primární jm. proud: 600...4000 A
Primární vodič Ø: max 55 mm
Primární pas: 100 x 55 mm
Šířka: 129 mm
Výška: 167 mm
Hloubka: 78 mm
Primární jm. proud: 750...3000 A
Primární vodič Ø: max 100 mm
Primární pas 1: 123 x 30 mm
Primární pas 2: 3 x 100 x 10 mm
Šířka: 172 mm
Výška: 184,8 mm
Hloubka: 52 mm
Primární proud: 1000...2500 A
Primární vodič Ø: max 70 mm
Primární pas: 120 x 70 mm
Šířka: 159 mm
Výška: 195,3 mm
Hloubka: 58 mm
Primární proud: 1000...6000 A
Primární vodič Ø: max 70 mm
Primární pas: 120 x 70 mm
Šířka: 205 mm
Výška: 203 mm
Hloubka: 78 mm
Primární jm. proud: 300...3200 A
Primární vodič Ø: max 30 mm
Primární pas: 130 x 30 mm
Šířka: 180 mm
Výška: 120 mm
Hloubka: 68 mm
Primární jm. proud: 75...250 A
Primární vodič Ø: max 15,2 mm
Primární pas: 17x 6 mm
Šířka: 45 mm
Výška: 65 mm
Hloubka: 46 mm
Primární jm. proud: 50...500 A
Primární vodič Ø: max 19,2 mm
Primární pas: 20 x 10 mm
Sekundární pas: 15 x 15 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Primární jm. proud: 50...750 A
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2 x 20 x 10 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Primární jm. proud: 40...750 A
Primární vodič Ø: max 28 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2 x 20 x 10 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 58 mm
Primární jm. proud: 30...750 A
Primární vodič Ø: max 28 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2 x 20 x 10 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 68 mm
Primární jm. proud: 80...600 A
Primární vodič Ø: max 26 mm
Primární pas: 31 x 18 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Primární jm. proud: 100...750 A
Primární vodič Ø: max 26 mm
Primární pas 1: 40 x 12 mm
Primární pas 2: 32 x 18 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Primární jm. proud: 50...1000 A
Primární vodič Ø: max 32 mm
Primární pas 1: 40 x 10 mm
Primární pas 2: 2 x 30 x 5 mm
Primární pas 3: 3 x 30 x 5 mm
Šířka: 71 mm
Výška: 85,5 mm
Hloubka: 58 mm
Primární jm. proud: 100...1000 A
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Primární jm. proud: 75...1000 A
Primární vodič Ø: max 32 mm
Primární pas 1: 40 x 10 mm
Primární pas 2: 2 x 30 x 5 mm
Primární pas 3: 3 x 30 x 5 mm
Šířka: 71 mm
Výška: 85,5 mm
Hloubka: 68 mm
Primární jm. proud: 50...1000 A
Primární vodič Ø: max 32 mm
Primární pas 1: 40 x 12 mm
Primární pas 2: 2x 30 x 5 mm
Primární pas 3: 3x 30 x 5 mm
Šířka: 95 mm
Výška: 116 mm
Hloubka: 74 mm
Primární jm. proud: 50...500 A
Primární vodič Ø: max 20 mm
Primární pas: 20 x 10 mm
Šířka: 71 mm
Výška: 85,5 mm
Hloubka: 58 mm
Primární jm. proud: 100...1250 A
Primární vodič Ø: max 44 mm
Primární pas 1: 50 x 12 mm
Primární pas 2: 2 x 40 x 10 mm
Šířka: 86 mm
Výška: 98,5 mm
Hloubka: 58 mm
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Primární jm. proud: 75...1000 A
Primární vodič Ø: max 32 mm
Primární pas 1: 40 x 10 mm
Primární pas 2: 2 x 30 x 5 mm
Šířka: 86 mm
Výška: 98,5 mm
Hloubka: 58 mm
Primární jm. proud: 200...1250 A
Primární vodič Ø: max 44 mm
Primární pas 1: 60 x 10 mm
Primární pas 2: 30 x 40 mm
Primární pas 3: 2 x 50 x 10 mm
Šířka: 86 mm
Výška: 98,5 mm
Hloubka: 58 mm
Primární jm. proud: 200...1600 A
Primární vodič Ø: max 44 mm
Primární pas 1: 60 x 10 mm
Primární pas 2: 2 x 50 x 10 mm
Šířka: 96 mm
Výška: 105,5 mm
Hloubka: 58 mm
Primární jm. proud: 300...1800 A
Primární vodič Ø: max 44 mm
Primární pas 1: 60 x 30 mm
Primární pas 2: 50 x 40 mm
Primární pas 3: 2x 50 x 10 mm
Šířka: 96 mm
Výška: 105,5 mm
Hloubka: 58 mm
Primární jm. proud: 200...2000 A
Primární vodič Ø: max 30 mm
Primární pas: 60 x 30 mm
Šířka: 88 mm
Výška: 129 mm
Hloubka: 78 mm
Primární jm. proud: 400...2000 A
Primární vodič Ø: max 55 mm
Primární pas 1: 80 x 10 mm
Primární pas 2: 60 x 30 mm
Primární pas 3: 2 x 60 x 10 mm
Šířka: 120 mm
Výška: 123,5 mm
Hloubka: 58 mm
Primární jm. proud: 30...150 A
Primární vodič Ø: max 14 mm
Šířka: 45 mm
Výška: 65 mm
Hloubka: 30 mm
