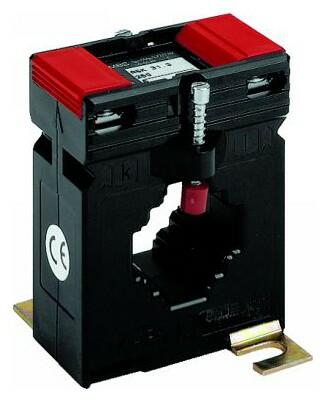

ASK 31.3 - Měřicí transformátor proudu násuvný

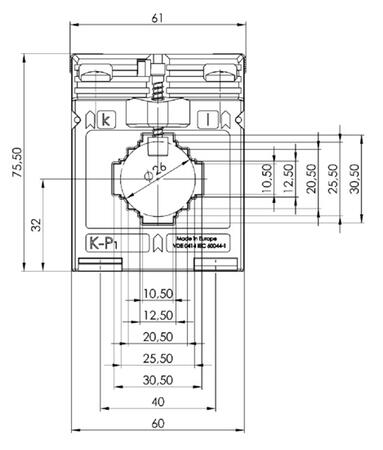

Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2 x 20 x 10 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 58 mm
Varianty k produktu ASK 31.3 - Měřicí transformátor proudu násuvný (120)
Převod transfomrátoru: 80/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 100/5A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5S
Převod transformátoru: 150/5A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1
Ztrátový výkon: 0,85 W
Převod transformátoru: 200/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 200/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5S
Převod transformátoru: 200/5A;
Jmenovitý výkon: 5 VA;
Třída přesnosti: 1
Ztrátový výkon: 1,11 W
Převod transformátoru: 250/5A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1
Převod transformátoru: 250/5A;
Jmenovitý výkon: 5 VA;
Třída přesnosti: 1
Ztrátový výkon: 1,6 W
Převod transformátoru: 400/5A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1
Převod transformátoru: 600/5A;
Jmenovitý výkon: 5 VA;
Třída přesnosti: 1
Převod transformátoru: 600/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 1
Převod transformátoru: 50/1A;
Jmenovitý výkon: 1 VA;
Třída přesnosti: 1
Volitelné příslušenství k ASK 31.3 - Měřicí transformátor proudu násuvný
Zjistit více
Zjistit více
Pro ASK 103.3 a ASK 123.3 jsou nutné 2 kusy!
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 75 do 750 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1 až 10 VA, k dodání ve třídách přesnosti 0,5, 0,5S a 1.

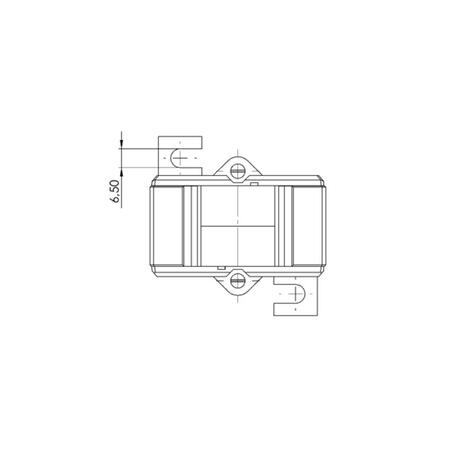

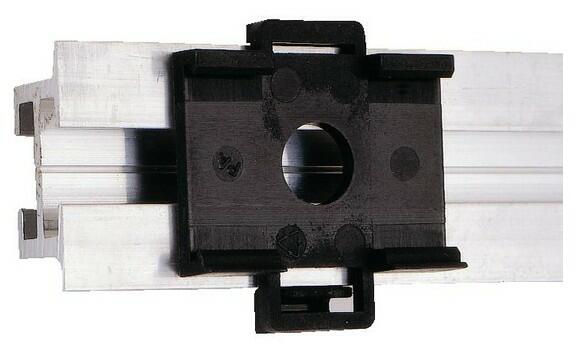

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C

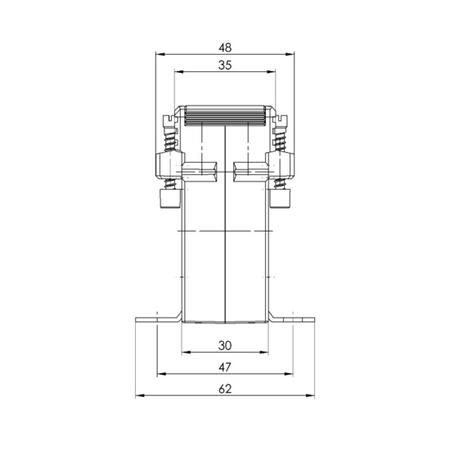

Technické údaje
Parametry
Primární vodič Ø (max) | 26 mm |
---|---|
Primární pas | 30x10 mm 2x20x10 mm |
Šířka | 60 mm |
Parametry variant k ASK 31.3 - Měřicí transformátor proudu násuvný
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.2S | Třída přesnosti: 0.5 | Třída přesnosti: 0.5S | Třída přesnosti: 1 | |||
---|---|---|---|---|---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
50 A | 1 VA | 7038 | 7238 | |||||
60 A | 1 VA | 7039 | 7239 | |||||
75 A | 1 VA | 7040 | 7240 | |||||
1,5 VA | 7041 | 7241 | ||||||
80 A | 1,5 VA | 7042 | 7242 | |||||
2,5 VA | 7043 | 7243 | ||||||
100 A | 1,5 VA | 7011 | 7555 | 7044 | 7244 | |||
2,5 VA | 7012 | 7212 | 7556 | 7045 | 7245 | |||
150 A | 1,5 VA | V11-1604C | 7013 | 7213 | 7557 | 7046 | 7246 | |
2,5 VA | 7014 | 7558 | 7047 | 7247 | ||||
200 A | 1,5 VA | 7015 | 7048 | 7248 | ||||
2,5 VA | 7016 | 7559 | 7759 | 7049 | 7249 | |||
5 VA | 7538 | 7560 | 7050 | 7250 | ||||
250 A | 1,5 VA | 7018 | 7051 | 7251 | ||||
2,5 VA | 7019 | 7219 | 7561 | 7052 | 7252 | |||
5 VA | 7020 | 7220 | 7562 | 7053 | 7253 | |||
300 A | 1,5 VA | 7021 | 7055 | 7255 | ||||
2,5 VA | 7022 | 7222 | 7563 | 7056 | 7256 | |||
5 VA | 7023 | 7223 | 7564 | 7057 | 7257 | |||
10 VA | 7258 | |||||||
400 A | 1,5 VA | 7059 | 7259 | |||||
2,5 VA | 7025 | 7225 | 7565 | 7060 | 7260 | |||
5 VA | V11-2004F | 7026 | 7226 | 7566 | 7766 | 7061 | 7261 | |
10 VA | 7062 | 7262 | ||||||
500 A | 2,5 VA | 7028 | 7228 | 7568 | 7063 | 7263 | ||
5 VA | 7029 | 7569 | 7064 | 7264 | ||||
10 VA | 7030 | 7065 | 7265 | |||||
600 A | 2,5 VA | 7031 | 7571 | 7066 | 7266 | |||
5 VA | 7032 | 7572 | 7067 | 7267 | ||||
10 VA | 7233 | 7068 | 7268 | |||||
750 A | 2,5 VA | 7035 | 7574 | 7070 | 7270 | |||
5 VA | 7036 | 7575 | 7071 | 7271 | ||||
10 VA | 7037 | 7072 | 7272 |
