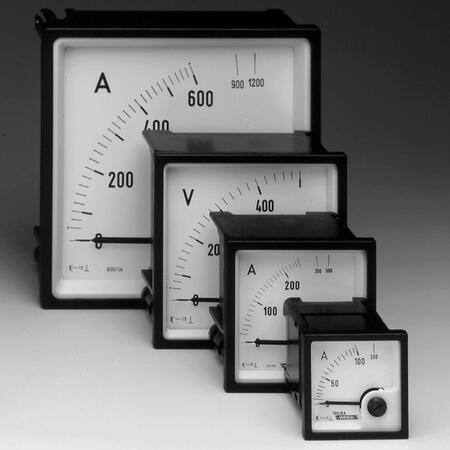

EQ 48/72/96/144 K
Analogové přístroje pro měření střídavého proudu nebo napětí (série K) - elektromagnetické měřicí ústrojí, stupnice 90°, plastové pouzdro.

Varianty k produktu EQ 48/72/96/144 K (53)
Popis výrobku
Elektromagnetické měřicí přístroje EQ 48/72/96/144 K v plastovém pouzdře se používají pro měření střídavých proudů nebo napětí v rozsahu kmitočtů od 16 2/3 - 100 Hz.
Ukazují efektivní hodnotu střídavého proudu, i při vysokém obsahu vyšších harmonických, která je prakticky nezávislá na průběhu měřené veličiny. Teprve při extrémních tvarech měřené veličiny např. při zkreslení triakovým regulátorem a kmitočtech vyšších než 100 Hz nelze zaručit chybu měření v povolené toleranci. Z důvodu jejich vysoké vnitřní spotřeby nejsou vhodné pro připojení na bočníky nebo snímače otáček.
Čelní rámeček, sklo i stupnici lze v případě nutnosti snadno vyměnit.
Rozšířené informace
Měřicí ústrojí
Elektromagnetické měřicí ústrojí s páskovým jádrem, tlumením silikonovým olejem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny.
Elektrické vlastnosti
Měřená veličina | střídavý proud nebo napětí |
---|---|
Kmitočtový rozsah | 16 2/3 - 100 Hz |
Vlastní spotřeba | - |
voltmetry | < 4,5 VA |
ampérmetry ≤ 15 A | < 0,5 VA |
ampérmetry > 15 A | < 0,8 VA |
Mez přetížitelnosti trvale | (podle DIN EN 60 051-1) 1,2 - násobek |
voltmetry max. 5 s | 2 - násobek, max. 1000 V |
ampérmetry po dobu 5 s | EQ 48 K: 10 - násobek, max. 200 A EQ 72/96/144 K: 10-násobek |
ampérmetry max. 1 s | EQ 48 K: není definována EQ 72/96/144 K: 40-násobek, max. 250 A |
Kategorie měření | CAT III |
Pracovní napětí | viz. katalogový list |
Stupeň znečištění | 2 |
Stupeň krytí | IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
Indikace
Ukazovatel | rovný, zakončený nožem | |||
---|---|---|---|---|
Výchylka ukazovatele | 0 - 90° | |||
Stupnice | přibližně lineární od 10 % jm. hodnoty měř. rozsahu |
|||
Dělení stupnice | hrubé a jemné | |||
Délka stupnice | EQ 48 K 41 mm |
EQ 72 K 61 mm |
EQ 96K 97 mm |
EQ 144 K 146 mm |
Přesnost při jmenovitých podmínkách
Třída přesnosti | 1,5 podle DIN EN 60 051-1 |
---|---|
Jmenovité podmínky | - |
Teplota okolí | 23 °C |
Provozní poloha | jmenovitá ± 1° |
Vstupní veličina | jmenovitá hodnota měřicího rozsahu |
Kmitočet | 45 - 65 Hz |
Průběh signálu | sinusový, činitel harmonického zkreslení < 5% |
Ostatní | podle DIN EN 60 051-1 |
Ovlivňující veličiny | |
Teplota okolí | 23 °C ± 2 K |
Provozní poloha | jmenovitá ± 5° |
Kmitočet | 15 - 100 Hz (napětí) 15 - 400 Hz (proud) |
Intenzita cizích magnetických polí | 0,5 mT |
Mezní hodnoty ovlivňujících veličin
Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 list 2 |
---|---|
Rozsah pracovních teplot | -10 - +55 °C |
Rozsah skladovacích teplot | -25 - +65 °C |
Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
Rázová odolnost | 15 g, 11 ms |
Vibrační odolnost | 2,5 g, 5 - 55 Hz |
Schémata připojení
střídavé napětí (přímé připojení)![]() |
střídavý proud (přímé připojení)![]() |
střídavý proud (připojení nepřímé přes měnič)![]() |
Technické údaje
Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
---|---|
Materiál pouzdra | robustní pouzdro z polykarbonátu, samozhášivé a nestékající, podle normy UL 94 V - 0 |
Čelní sklo | tabulové sklo |
Barva čelního rámečku | černá (odstín RAL 9005) |
Provozní poloha | svislá ± 5° |
Způsob upevnění | výkyvné šroubové svorky nebo listové příchytky (kromě EQ 144 K) |
Montáž | do řady vedle sebe (i bez mezer) |
Tloušťka panelu | ≤ 40 mm |
Připojovací svorky | |
Voltmetry a ampérmetry do 30 A | šestihrany s vnitřním závitem, šroubem M4 a třmenem E3 |
---|---|
Ampérmetry ≥ 40 A | svorníky M6 s maticí |
Ampérmetry > 60 A | svorníky M8 s maticí |
Rozměry [mm] | EQ 48 K | EQ 72 K | EQ 96 K | EQ 144 K |
Přední rámeček | 48 | 72 | 96 | 144 |
---|---|---|---|---|
Pouzdro | 42,5 | 66 | 90 | 136 |
Konstrukční hloubka | 53 | 53 | 53 | 53 |
Výřez v panelu | 45+0,6 | 68+0,7 | 92+0,8 | 138+1 |
Hmotnost cca | 0,1 kg | 0,15 kg | 0,2 kg | 0,25 kg |
