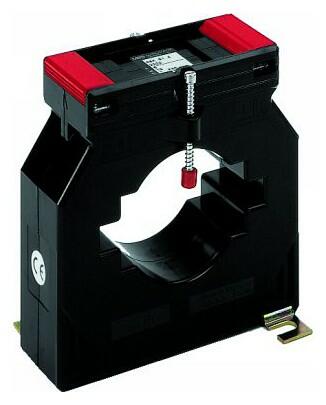

ASK 81.4 - Měřicí transformátor proudu násuvný

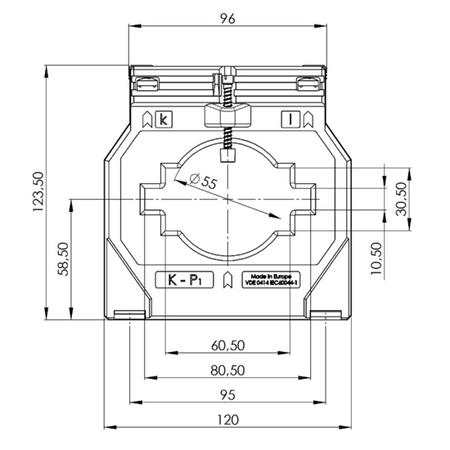

Primární vodič Ø: max 55 mm
Primární pas 1: 80 x 10 mm
Primární pas 2: 60 x 30 mm
Primární pas 3: 2 x 60 x 10 mm
Šířka: 120 mm
Výška: 123,5 mm
Hloubka: 58 mm
Varianty k produktu ASK 81.4 - Měřicí transformátor proudu násuvný (159)
Převod transformátoru: 600/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 0,5S
Převod transformátoru: 800/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5S
Převod transformátoru: 1000/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 0,5
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5S
Převod transformátoru: 1000/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 0,5
Ztrátový výkon: 5,91 W
Převod transformátoru: 1000/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 1
Převod transformátoru: 1250/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 0,5
Převod transformátoru: 1250/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5S
Převod transformátoru: 1250/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 1
Převod transformátoru: 1500/5A;
Jmenovitý výkon: 5 VA;
Třída přesnosti: 0,5
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5S
Převod transformátoru: 1500/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 0,5

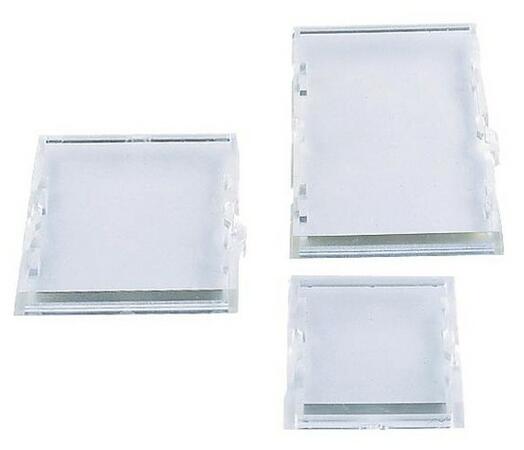

Volitelné příslušenství k ASK 81.4 - Měřicí transformátor proudu násuvný
Zjistit více
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 400 do 2000 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 30 VA, k dodání ve třídách přesnosti 0,5, 0,5S a 1.
Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
Primární vodič Ø (max) | 55 mm |
---|---|
Primární pas | 80x10 mm 2x60x10 mm 60x30 mm |
Šířka | 120 mm |
Parametry variant k ASK 81.4 - Měřicí transformátor proudu násuvný
