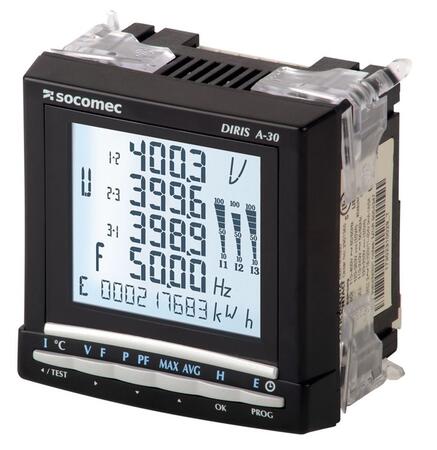

DIRIS A30 - Multifunkční přístroj pro měřicí transformátory
Multifunkční měřicí a monitorovací zařízení s komunikačním rozhraním. DŮLEŽITÁ UPOZORNĚNÍ:
- přímá náhrada za původní přístroj A40! Aktuální nový model A40 není kompatibilní s měřicími transformátory proudu!
- funkce WEBSERVER u komunikačního modulu ETHERNET není dostupná pro DIRIS A30.
TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.
Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Varianty k produktu DIRIS A30 - Multifunkční přístroj pro měřicí transformátory (2)

Napájecí napětí=110...400VAC / 120...350VDC;
Měření napětí: NN=50..1039VAC (L-L); pro VN sítě VT=500kVAC;
Měření proudu nepřímé x/5A nebo x/1A;
Možnost rozšíření o další moduly (komunikace, vstupy/výstupy, paměť,...);
POZOR: NÁHRADA ZA PŮVODNÍ DIRIS A40 (48250201)!!!!!!
Volitelné příslušenství k DIRIS A30 - Multifunkční přístroj pro měřicí transformátory

Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.
S přepínači ATyS g je kompatibilní pro přístroje vyrobené po 08/2020.

V nastavení přístroje se provede přiřazení sledované veličině.
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.
pozn.: max. lze osadit 2 moduly 48250093, nutno instalovat na pozici 1 a 2!

Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.

Určeno pro přístroje DIRIS A30/A41/A60.
Popis výrobku
Měřené veličiny
- Fázový proud: I1, I2, I3, In
- Celkový proud (I1, I2, I3)/3: IAVG
- Fázové napětí: U1, U2, U3
- Sdružené napětí: U12, U23, U13
- Frekvence: f
- Fázový činný výkon: P1, P2, P3
- Fázový jalový výkon: Q1, Q2, Q3
- Fázový zdánlivý výkon: S1, S2, S3
- Celkového 3f výkon: ∑P, ∑Q, ∑S,
- Předpokládaný 3f výkon: ∑PPRED, ∑QPRED, ∑SPRED
- Fázový účiník: PF1, PF2, PF3
- Celkový 3f účiník: ∑PF
- 4 kvadrantový elektroměr: ±kWh, ±kvarh
- Harmonické fázové zkreslení THD 3UL-N, THD 3UL-L, THD 3I (do 63. harm.)
- Zkreslení signalu dle jednotlivých harmonických 1,3,5,7....25 pro I, UL-N a UL-L
Sledování maximálních a průměrných hodnot
- Maximální proud: I1max, I2max, I3max
- Maximální fázové napětí: U1max, U2max, U3max
- Maximální sdružené napětí: U12max, U23max, U13max
- Maximum celkového 3f výkonu: ∑Pmax, ∑Qmax, ∑Smax
- Průměrná hodnota proudu za časovou periodu : I1avg, I2avg, I3avg
- Průměrná hodnota fázového napětí za časovou periodu: U1avg, U2avg, U3avg
- Průměrná hodnota sdruženého napětí za časovou periodu: U12avg, U23avg, U13avg
- Průměrná hodnota celkového 3f výkonu za časovou periodu: ∑Pavg, ∑Qavg, ∑Savg
Další funkce
- Počitadlo impulzů
- Komunikace MODBUS / PROFIBUS DP® / ETHERNET
- Výstupní kontakt ve funkci alarmu (až 6 výstupů)
- Výstupní kontakt ve funkci pulzního vystupu elektroměru
- Měření teploty (až 3 vstupy PT100)
- Počitadlo provozních hodin (programovatelné)
- Komunikace MODBUS, PROFIBUS, Ethernet
- Paměť pro záznam výkonové křivky (až 6000 hodnot)
- Analogový výstup 0/4 - 20 mA
Rozšířené informace
Údaje pro objednání
Objednací číslo | Napájení | Popis |
48250403 | (110..400 V ac / 120...350 V dc) | Možnost rozšíření funkcí přístroje o komunikace MODBUS, PROFIBUS, ETHERNET, o alarmové výstupy, o analogové výstupy, o pulzní výstupy, o paměť nebo o teplotní vstupy. |
---|---|---|
48250405 | (12..48 V dc) |

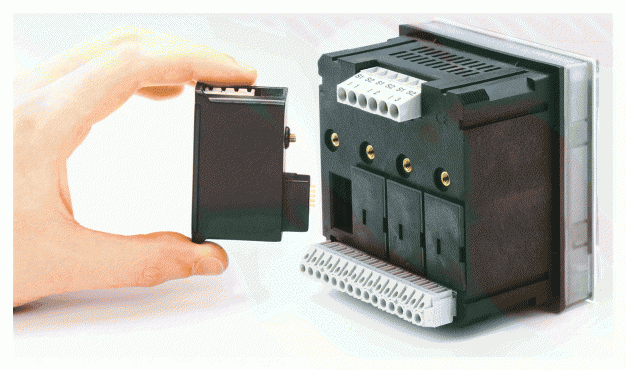

Přídavné zásuvné moduly
Objednací číslo | Typ | Popis |
48250090 | Modul s pulzním výstupem | Pulzní výstup elektroměru pro ±kWh, ±kvarh (nastavitelné trvání a konstanta impulzu). Modul obsahuje 2 výstupy. |
---|---|---|
48250092 | Komunikační modul MODBUS | Rozhraní RS485, protokol JBUS/MODBUS. |
48250093 | Modul s analogovým výstupem | 2x programovatelné analogové výstupy se signálem 0/4...20 mA, přiřaditelné pro 3I, In, 3V, 3U,f, ΣP, ΣQ, ΣS, cos φ, Isys, Usys, Vsys, Ppred, Qpred, Spred a teplotu. 1) |
48250094 | Modul 2 vstupy/2 výstupy | Výstupy
|
48250097 | Paměťový modul | Záznam 15 min maxima s externím synchronizačním signálem. Záznam 10 posledních alarmů až 62 dní. |
48250203 | Komunikační modul ETHERNET | Rozhraní ETHERNET, protokol MODBUS/TCP |
48250204 | Komunikační modul ETHERNET s převodníkem na RS485 |
Rozhraní ETHERNET, protokol MODBUS/TCP Převodník ETHERNET / RS485. |
48250205 | PROFIBUS® DP komunikace |
Sub-D9 rozhraní s PROFIBUS® DP protokolem (rychlost do 12 Mbauds). |
48250206 | Teplotní modul |
1x Interní čidlo 3x Vstup pro teplotní čidlo PT100, čtyřvodičové zapojení. |
1) 3I-(I1, I2, nebo I3), "V"-fázové napětí, "U"-sdružené napětí, ΣP-(P1+P2+P3), Isys-[(I1+I2+I3)/3], "Ppred, Qpred, Spred"-předpokládaný výkon za časový interval.
Technické údaje
Proudové vstupy (TRMS) | |
Max. primární proud | 9 999 A |
---|---|
Max. sekundární proud | 1 nebo 5 A |
Spotřeba vstupu | pod 0,1 VA |
Přesnost měření |
0,2 % |
Trvalá přetížitelnost | 6 A |
Krátkodobá přetížitelnost |
10 In po 1s |
Napěťové vstupy (TRMS) | |
fáze - N (přímé měření) |
28...600V a.c. |
fáze - fáze (přímé měření) |
50...1039 V a.c. |
Vnitřní spotřeba |
pod 0,1 VA |
Trvalá přetížitelnost | 800 V a.c. |
Max. primární napětí (VT) | 500 kV a.c. |
Sekundární napětí (VT) | 60, 100, 110, 173, 190 V a.c. |
Pomocné napájení | AC/DC dle modelu, viz. níže |
Vlastní napájecí svorky | |
Napájecí napětí |
110...400 V a.c. (±10%), 120...350 V d.c. (±20%) / 12...48 V d.c. |
Spotřeba přístroje | 10 VA |
