DIRIS A30 - Multifunkční přístroj pro měřicí transformátory

Multifunkční měřicí a monitorovací zařízení s komunikačním rozhraním.

DŮLEŽITÁ UPOZORNĚNÍ:
- přímá náhrada za původní přístroj A40! Aktuální nový model A40 není kompatibilní s měřicími transformátory proudu!
- funkce WEBSERVER u komunikačního modulu ETHERNET není dostupná pro DIRIS A30.

TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.

Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Dostupnost: Skladem v GHV

Vybrat variantu (2)

Dotaz na produkt

Porovnat

Ing. Jan Jaroš

+420 775 784 886

Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.

Varianty k produktu DIRIS A30 - Multifunkční přístroj pro měřicí transformátory (2)

Analyzátor sítě

DIRIS A30

Montáž do panelu - do otvoru 92x92mm; rozměr rámečku: 96x96 mm;
Napájecí napětí=110...400VAC / 120...350VDC;
Měření napětí: NN=50..1039VAC (L-L); pro VN sítě VT=500kVAC;
Měření proudu nepřímé x/5A nebo x/1A;
Možnost rozšíření o další moduly (komunikace, vstupy/výstupy, paměť,...);
POZOR: NÁHRADA ZA PŮVODNÍ DIRIS A40 (48250201)!!!!!!

OBJ: 48250403

EAN: 3596031936724

Záruka: 12 m.

Skladem v GHV

skladem 10 ks

Na dotaz

Poptejte cenu

Poptat

Analyzátor sítě

DIRIS A30 12…48VDC

Montáž do panelu - do otvoru 92x92mm; rozměr rámečku: 96x96 mm;
Napájecí napětí=12...48VDC;
Měření napětí: NN=50..1039VAC (L-L); pro VN sítě VT=500kVAC;
Měření proudu nepřímé x/5A nebo x/1A;
Možnost rozšíření o další moduly (komunikace, vstupy/výstupy, paměť,...).

OBJ: 48250405

EAN: 3596031940837

Záruka: 12 m.

Skladem v GHV

skladem 4 ks

Na dotaz

Poptejte cenu

Poptat

Volitelné příslušenství k DIRIS A30 - Multifunkční přístroj pro měřicí transformátory

Příslušenství pro DIRIS A30/41

Modul pro DIRIS A30/41 - Pulsní výstup (kWh,kvarh,kVAh)

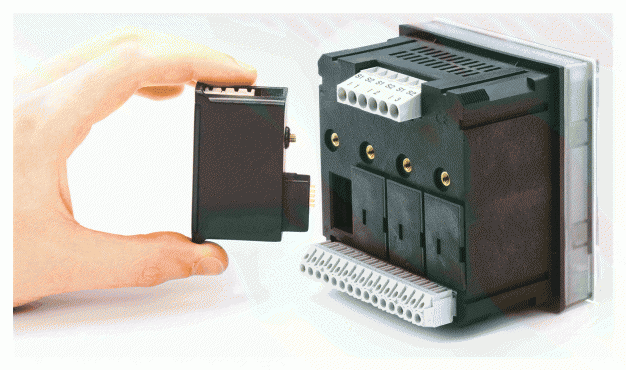

Zásuvný přídavný modul, dva pulzní výstupy (kWh, kvarh, kVAh).
Výstup mechanický kontakt (max. 100VDC, 0.5A, 10VA).
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.

OBJ: 48250090

EAN: 3596031230273

Záruka: 12 m.

Skladem v GHV

skladem 1 ks

Na dotaz

Poptejte cenu

Poptat

Příslušenství pro DIRIS A30/41, ATyS g/p

Modul pro DIRIS A30/41/ATyS p - Komunikace RS485, MODBUS

Zásuvný přídavný modul, rozhraní RS485, komunikace s protokolem MODBUS RTU
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.
S přepínači ATyS g je kompatibilní pro přístroje vyrobené po 08/2020.

OBJ: 48250092

EAN: 3596031230297

Záruka: 12 m.

Skladem v GHV

skladem 8 ks

Na dotaz

Poptejte cenu

Poptat

Příslušenství pro DIRIS A30/41/60

Modul pro DIRIS A30/41 - Analogové výstupy 2x 0/4-20mA

Zásuvný přídavný modul, 2 x analogové výstupy 0/4...20mA.
V nastavení přístroje se provede přiřazení sledované veličině.
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.
pozn.: 1 modul zabírá 2 ze 4 rozšiřujících slotů (max. lze osadit 2 moduly)

OBJ: 48250093

EAN: 3596031230303

Záruka: 12 m.

Skladem v GHV

skladem 7 ks

Na dotaz

Poptejte cenu

Poptat

Příslušenství pro DIRIS A30/41

Modul pro DIRIS A30/41 - Vstupy 2x/ Výstupy 2x

Zásuvný přídavný modul, 2 vstupy/ 2 výstupy.
V nastavení přístroje se provede přiřazení výstupů sledované veličině.
2 vstupy pro čítání pulsů.
Určeno pro přístroje DIRIS A30/A41/A60.
pozn.: max. lze osadit 3 moduly I/O

OBJ: 48250094

EAN: 3596031230310

Záruka: 12 m.

Skladem v GHV

skladem 4 ks

Na dotaz

Poptejte cenu

Poptat

Příslušenství pro DIRIS A30/41

Modul pro DIRIS A30/41 - PROFIBUS DP

Zásuvný přídavný modul, linka Sub D9; protokol PROFIBUS DP; Rychlost: 9,8 kbauds...12 Mbauds
Určeno pro přístroje DIRIS A30/A41.

OBJ: 48250205

EAN: 3596031936762

Záruka: 12 m.

Skladem v GHV

skladem 1 ks

Na dotaz

Poptejte cenu

Poptat

Příslušenství pro DIRIS A30/41

Modul pro DIRIS A30/41 - Paměť

Zásuvný přídavný modul, paměť pro záznam výkonové křivky a událostí v síti.
Určeno pro přístroje DIRIS A30/A41.

OBJ: 48250097

EAN: 3596031790135

Záruka: 12 m.

Skladem v GHV

skladem 8 ks

Na dotaz

Poptejte cenu

Poptat

Příslušenství pro DIRIS A30/41/60 a ATyS P

Modul pro DIRIS A30/41 - ETHERNET Modbus

Zásuvný přídavný modul, Komunikace ETHERNET s MODBUS/TCP nebo MODBUS RTU přes TCP.
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.

OBJ: 48250203

EAN: 3596031936748

Záruka: 12 m.

Není skladem

Prověříme pro Vás

Na dotaz

Poptejte cenu

Poptat

Příslušenství pro DIRIS A30/41/60

Modul pro DIRIS A30/41 - ETHERNET Modbus + RS 485 brána

Zásuvný přídavný modul, Komunikace ETHERNET MODBUS/TCP + převodník RS485/ETHERNET.
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.

OBJ: 48250204

EAN: 3596031936755

Záruka: 12 m.

Skladem v GHV

skladem 4 ks

Na dotaz

Poptejte cenu

Poptat

Příslušenství pro DIRIS A30/41

Modul pro DIRIS A30/41 - teplotní vstupy

Zásuvný přídavný modul, 3x vstup pro čidlo PT100, čtyřvodičové zapojení.
Určeno pro přístroje DIRIS A30/A41/A60.

OBJ: 48250206

EAN: 3596031936779

Záruka: 12 m.

Není skladem

Prověříme pro Vás

Na dotaz

Poptejte cenu

Poptat

Příslušenství pro DIRIS A20/30/41

Kryt IP65; silikónový, průhledný

Kryt čelního rámečku pro zvýšení stupně krytí na IP65.

OBJ: 48250089

EAN: 3596031802418

Záruka: 12 m.

Skladem v GHV

skladem 3 ks

Na dotaz

Poptejte cenu

Poptat

Popis výrobku

Měřené veličiny

Fázový proud: I₁, I₂, I₃, I_n
Celkový proud (I₁, I₂, I₃)/3: I_AVG
Fázové napětí: U₁, U₂, U₃
Sdružené napětí: U₁₂, U₂₃, U₁₃
Frekvence: f
Fázový činný výkon: P₁, P₂, P₃
Fázový jalový výkon: Q₁, Q₂, Q₃
Fázový zdánlivý výkon: S₁, S₂, S₃
Celkového 3f výkon: ∑P, ∑Q, ∑S,
Předpokládaný 3f výkon: ∑P_PRED, ∑Q_PRED, ∑S_PRED
Fázový účiník: PF₁, PF₂, PF₃
Celkový 3f účiník: ∑PF
4 kvadrantový elektroměr: ±kWh, ±kvarh
Harmonické fázové zkreslení THD 3U_L-N, THD 3U_L-L, THD 3I (do 63. harm.)
Zkreslení signalu dle jednotlivých harmonických 1,3,5,7....25 pro I, U_L-Na U_L-L

Sledování maximálních a průměrných hodnot

Maximální proud: I_1max, I_2max, I_3max
Maximální fázové napětí: U_1max, U_2max, U_3max
Maximální sdružené napětí: U_12max, U_23max, U_13max
Maximum celkového 3f výkonu: ∑P_max, ∑Q_max, ∑S_max
Průměrná hodnota proudu za časovou periodu : I_1avg, I_2avg, I_3avg
Průměrná hodnota fázového napětí za časovou periodu: U_1avg, U_2avg, U_3avg
Průměrná hodnota sdruženého napětí za časovou periodu: U_12avg, U_23avg, U_13avg
Průměrná hodnota celkového 3f výkonu za časovou periodu: ∑P_avg, ∑Q_avg, ∑S_avg

Další funkce

Počitadlo impulzů
Komunikace MODBUS / PROFIBUS DP^® / ETHERNET
Výstupní kontakt ve funkci alarmu (až 6 výstupů)
Výstupní kontakt ve funkci pulzního vystupu elektroměru
Měření teploty (až 3 vstupy PT100)
Počitadlo provozních hodin (programovatelné)
Komunikace MODBUS, PROFIBUS, Ethernet
Paměť pro záznam výkonové křivky (až 6000 hodnot)
Analogový výstup 0/4 - 20 mA

Rozšířené informace

Údaje pro objednání

Objednací číslo	Napájení	Popis
48250403	(110..400 V ac / 120...350 V dc)	Možnost rozšíření funkcí přístroje o komunikace MODBUS, PROFIBUS, ETHERNET, o alarmové výstupy, o analogové výstupy, o pulzní výstupy, o paměť nebo o teplotní vstupy.
48250405	(12..48 V dc)

Přídavné zásuvné moduly

Objednací číslo	Typ	Popis
48250090	Modul s pulzním výstupem	Pulzní výstup elektroměru pro ±kWh, ±kvarh (nastavitelné trvání a konstanta impulzu). Modul obsahuje 2 výstupy.
48250092	Komunikační modul MODBUS	Rozhraní RS485, protokol JBUS/MODBUS.
48250093	Modul s analogovým výstupem	2x programovatelné analogové výstupy se signálem 0/4...20 mA, přiřaditelné pro 3I, In, 3V, 3U,f, ΣP, ΣQ, ΣS, cos φ, Isys, Usys, Vsys, Ppred, Qpred, Spred a teplotu. ¹⁾
48250094	Modul 2 vstupy/2 výstupy	Výstupy 2x alarm: pro 3I, In, 3V, 3U, f, ΣP, ΣQ, ΣS, cos φ, THD, Ppred, Qpred, Spred, teplota a počitadlo provozních hodin. ¹⁾Dálkově ovládané relé pomocí příkazů přes vstup RS485. 2x Počitadlo impulzů.
48250097	Paměťový modul	Záznam 15 min maxima s externím synchronizačním signálem. Záznam 10 posledních alarmů až 62 dní.
48250203	Komunikační modul ETHERNET	Rozhraní ETHERNET, protokol MODBUS/TCP
48250204	Komunikační modul ETHERNET s převodníkem na RS485	Rozhraní ETHERNET, protokol MODBUS/TCP Převodník ETHERNET / RS485.
48250205	PROFIBUS® DP komunikace	Sub-D9 rozhraní s PROFIBUS® DP protokolem (rychlost do 12 Mbauds).
48250206	Teplotní modul	1x Interní čidlo 3x Vstup pro teplotní čidlo PT100, čtyřvodičové zapojení.

1) 3I-(I1, I2, nebo I3), "V"-fázové napětí, "U"-sdružené napětí, ΣP-(P1+P2+P3), Isys-[(I1+I2+I3)/3], "Ppred, Qpred, Spred"-předpokládaný výkon za časový interval.

Technické údaje

Proudové vstupy (TRMS)
Max. primární proud	9 999 A
Max. sekundární proud	1 nebo 5 A
Spotřeba vstupu	pod 0,1 VA
Přesnost měření	0,2 %
Trvalá přetížitelnost	6 A
Krátkodobá přetížitelnost	10 In po 1s
Napěťové vstupy (TRMS)
fáze - N (přímé měření)	28...600V a.c.
fáze - fáze (přímé měření)	50...1039 V a.c.
Vnitřní spotřeba	pod 0,1 VA
Trvalá přetížitelnost	800 V a.c.
Max. primární napětí (VT)	500 kV a.c.
Sekundární napětí (VT)	60, 100, 110, 173, 190 V a.c.
Pomocné napájení	AC/DC dle modelu, viz. níže
Vlastní napájecí svorky	Ano
Napájecí napětí	110...400 V a.c. (±10%), 120...350 V d.c. (±20%) / 12...48 V d.c.
Spotřeba přístroje	10 VA
