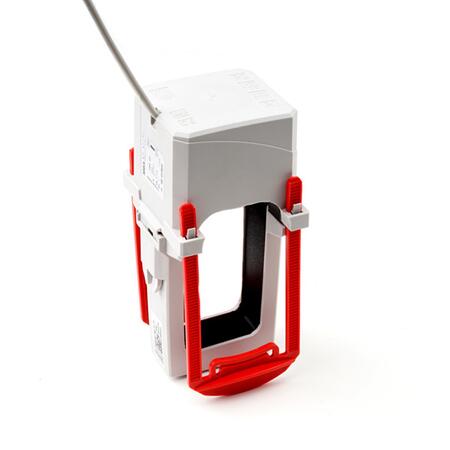

KBR 42L - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel
Transformátory s děleným jádrem se nedají úředně ověřit (necejchují se) z důvodu, že dotyková plocha nemůže zaručit 100% spoj magnetického jádra.
Toto spojení by mohlo ovlivňovat přesnost měření.
Primární jm. proud: 250...1000 A
Primární vodič Ø: max 2x 42 mm
Šířka: 67 mm
Výška: 139 mm
Hloubka: 69 mm
Cena od 2 230 Kč
od 2 698,30 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (25)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu KBR 42L - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel (25)
Filtrace
Skladem
Primární jmenovitý proud
Sekundární proud
Třída přesnosti
Jmenovitý výkon
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 1000/5A; 5VA; tř.1Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-5011
EAN: 4061701138702
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
2 230 Kč/ks
2 698,30 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 500/5A; 5VA; tř.1Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-5003
EAN: 4061701138627
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
2 230 Kč/ks
2 698,30 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 1000/1A; 2,5VA; tř.0,5Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 1000/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-0013
EAN: 4061701138580
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 590 Kč/ks
3 133,90 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 1000/1A; 5VA; tř.1Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-0014
EAN: 4061701138597
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 455 Kč/ks
2 970,55 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 1000/5A; 2,5VA; tř.0,5Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 1000/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-5010
EAN: 4061701138696
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 370 Kč/ks
2 867,70 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 250/1A; 2,5VA; tř.1Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 42L-0001
EAN: 4061701138467
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 455 Kč/ks
2 970,55 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 300/1A; 2,5VA; tř.1Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 300/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 42L-0002
EAN: 4061701138474
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 455 Kč/ks
2 970,55 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 300/5A; 2,5VA; tř.1Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 300/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 42L-5001
EAN: 4061701138603
Záruka: 24 m.
Není skladem
na cestě 3 ks
2 230 Kč/ks
2 698,30 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 400/1A; 2,5VA; tř.0,5Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 400/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-0003
EAN: 4061701138481
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 590 Kč/ks
3 133,90 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 400/1A; 5VA; tř.1Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-0004
EAN: 4061701138498
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 455 Kč/ks
2 970,55 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 400/5A; 5VA; tř.1Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-5002
EAN: 4061701138610
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 230 Kč/ks
2 698,30 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 500/1A; 2,5VA; tř.0,5Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 500/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 500/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-0005
EAN: 4061701138504
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 590 Kč/ks
3 133,90 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 500/1A; 5VA; tř.1Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 500/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 500/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-0006
EAN: 4061701138511
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 455 Kč/ks
2 970,55 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 42L; 600/1A; 2,5VA; tř.0,5Průměr prim. vodiče: 2x 42 mm
Převod transformátoru: 600/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 600/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-0007
EAN: 4061701138528
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 590 Kč/ks
3 133,90 Kč s DPH
+-
Popis výrobku
Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 250 do 1000 A, sekundární proud 5 A nebo 1 A, jmenovité výkony 2,5 až 5 VA.
K dodání ve třídě přesnosti 0,5 a 1.
Transformátor KBR 42L najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixovací spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým kompaktním rozměrům jsou vhodné i do špatně přístupných míst nebo omezených prostor.
Transformátory KBR jsou vyrobeny v souladu s normami DIN EN 60044/1 a VDE 0414 část 1.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,2 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5 a FS10
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 2x42 mm |
|---|---|
| Šířka | 67 mm |
Parametry variant k KBR 42L - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
|---|---|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 250 A | 2,5 VA | 42L-0001 | |||
| 300 A | 2,5 VA | 42L-5001 | 42L-0002 | ||
| 400 A | 2,5 VA | 42L-0003 | |||
| 5 VA | 42L-5002 | 42L-0004 | |||
| 500 A | 2,5 VA | 42L-0005 | |||
| 5 VA | 42L-5003 | 42L-0006 | |||
| 600 A | 2,5 VA | 42L-5004 | 42L-0007 | ||
| 5 VA | 42L-5005 | 42L-0008 | |||
| 750 A | 2,5 VA | 42L-5006 | 42L-0009 | ||
| 5 VA | 42L-5007 | 42L-0010 | |||
| 800 A | 2,5 VA | 42L-5008 | 42L-0011 | ||
| 5 VA | 42L-5009 | 42L-0012 | |||
| 1 kA | 2,5 VA | 42L-5010 | 42L-0013 | ||
| 5 VA | 42L-5011 | 42L-0014 | |||
