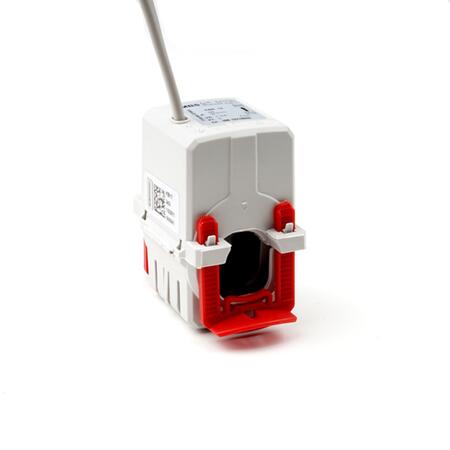

Měřicí transformátor s rozebiratelným jádrem KBR 18
KBR 18
KBR 18
KBR 18
Měřicí transformátor s rozebiratelným jádrem KBR 18
KBR 18
KBR 18
KBR 18

KBR 18 - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel

Transformátory s děleným jádrem se nedají úředně ověřit (necejchují se) z důvodu, že dotyková plocha nemůže zaručit 100% spoj magnetického jádra.
Toto spojení by mohlo ovlivňovat přesnost měření.

Primární jm. proud: 50...250 A
Primární vodič Ø: max 18,5 mm
Šířka: 41,6 mm
Výška: 64,50 mm
Hloubka: 67,30 mm

Cena 1 830 Kč
2 214,30 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (16)
ChatDotaz na produkt
PorovnáníPorovnat
h! OZ Logo
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
VariantyPopis výrobkuTechnické údajeSoubory ke staženíČlánkySouvisející produkty

Varianty k produktu KBR 18 - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel (16)

Filtrace
Skladem
Primární jmenovitý proud
Třída přesnosti
Jmenovitý výkon
Skladem:
Ano[1]Zrušit ⨯
Primární jmenovitý proud:
50 A[2]75 A[2]100 A[2]125 A[2]150 A[2]200 A[3]250 A[3]Zrušit ⨯
Třída přesnosti:
1[4]3[12]Zrušit ⨯
Jmenovitý výkon:
1 VA[6]1,25 VA[2]1,5 VA[4]2 VA[2]3 VA[1]4 VA[1]Zrušit ⨯
KBR 18; 50/1A; 1VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 50/1A; 1VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 50/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 3
OBJ: 18-0001
EAN: 4061701052947
Záruka: 24 m.
Skladem v GHV
skladem 5 ks
1 830 Kč/ks
2 214,30 Kč s DPH
Porovnání
+-
Košík
KBR 18; 100/1A; 1,25VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 100/1A; 1,25VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 3
OBJ: 18-0011
EAN: 4061701053067
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 830 Kč/ks
2 214,30 Kč s DPH
Porovnání
+-
Košík
KBR 18; 100/1A; 1,25VA; tř.3 + příchytka Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 100/1A; 1,25VA; tř.3 + příchytka
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 3
OBJ: 18-0011-HUT
EAN: 4061701053159
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Poptat
KBR 18; 125/1A; 1,5VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 125/1A; 1,5VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
OBJ: 18-0016
EAN: 4061701053166
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 830 Kč/ks
2 214,30 Kč s DPH
Porovnání
+-
Košík
KBR 18; 125/1A; 1,5VA; tř.3 + příchytka Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 125/1A; 1,5VA; tř.3 + příchytka
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
OBJ: 18-0016-HUT
EAN: 4061701053210
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Poptat
KBR 18; 150/1A; 2VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 150/1A; 2VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 2VA
Třída přesnosti: 3
OBJ: 18-0021
EAN: 4061701053227
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 830 Kč/ks
2 214,30 Kč s DPH
Porovnání
+-
Košík
KBR 18; 150/1A; 2VA; tř.3 + příchytka Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 150/1A; 2VA; tř.3 + příchytka
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 2VA
Třída přesnosti: 3
OBJ: 18-0021-HUT
EAN: 4061701053326
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Poptat
KBR 18; 200/1A; 1VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 200/1A; 1VA; tř.1
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: 18-0027
EAN: 4061701053425
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 830 Kč/ks
2 214,30 Kč s DPH
Porovnání
+-
Košík
KBR 18; 200/1A; 1VA; tř.1 + příchytka Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 200/1A; 1VA; tř.1 + příchytka
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: 18-0027-HUT
EAN: 4061701053463
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Poptat
KBR 18; 200/1A; 3VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 200/1A; 3VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 3VA
Třída přesnosti: 3
OBJ: 18-0026
EAN: 4061701053340
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 830 Kč/ks
2 214,30 Kč s DPH
Porovnání
+-
Košík
KBR 18; 250/1A; 1,5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 250/1A; 1,5VA; tř.1
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 18-0032
EAN: 4061701053548
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 830 Kč/ks
2 214,30 Kč s DPH
Porovnání
+-
Košík
KBR 18; 250/1A; 1,5VA; tř.1 + příchytka Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 250/1A; 1,5VA; tř.1 + příchytka
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 18-0032-HUT
EAN: 4061701053609
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Poptat
KBR 18; 250/1A; 4VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 250/1A; 4VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 4VA
Třída přesnosti: 3
OBJ: 18-0031
EAN: 4061701053470
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 830 Kč/ks
2 214,30 Kč s DPH
Porovnání
+-
Košík
KBR 18; 50/1A; 1VA; tř.3 + příchytka Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 50/1A; 1VA; tř.3 + příchytka
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 50/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 3
OBJ: 18-0001-HUT
EAN: 4061701053012
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Poptat
KBR 18; 75/1A; 1VA; tř.3 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 75/1A; 1VA; tř.3
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 75/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 3
OBJ: 18-0006
EAN: 4061701053029
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 830 Kč/ks
2 214,30 Kč s DPH
Porovnání
+-
Košík
KBR 18; 75/1A; 1VA; tř.3 + příchytka Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
KBR 18; 75/1A; 1VA; tř.3 + příchytka
Průměr prim. vodiče: 18,5 mm
Převod transformátoru: 75/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 3
OBJ: 18-0006-HUT
EAN: 4061701053050
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Poptat

Popis výrobku

Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 50 do 250 A, sekundární proud 1 A, jmenovité výkony 1 až 4 VA. K dodání ve třídě přesnosti 1 a 3.

Transformátor KBR 18 najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixační spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým, kompaktním rozměrům, jsou vhodné i do špatně přístupných míst nebo omezených prostor.

Měřicí transformátor KBR 18 je možno dodat také s napěťovým výstupem. Lze jej tak využít jako proudový senzor.

Transformátory KBR jsou vyrobeny v souladu s normami DIN EN 60044/1 a VDE 0414 část 1.



Obecné vlastnosti

  • Jmen. trvalý tepelný proud Icth: 1,2 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Odpor zátěže napěťového výstupu: min. 1kΩ
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +50°C
  • Rozsah skladovacích teplot: -25°C až +70°C




Technické údaje

Parametry

Primární vodič Ø (max)18,5 mm
Šířka41,6 mm

Parametry variant k KBR 18 - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 1Třída přesnosti: 3
Sekundární proud: 1 ASekundární proud: 1 A
50 A1 VA18-0001
18-0001-HUT
75 A1 VA18-0006
18-0006-HUT
100 A1,25 VA18-0011
18-0011-HUT
125 A1,5 VA18-0016
18-0016-HUT
150 A2 VA18-0021
18-0021-HUT
200 A1 VA18-0027
18-0027-HUT
3 VA18-0026
250 A1,5 VA18-0032
18-0032-HUT
4 VA18-0031

Soubory ke stažení

Katalog
Katalog
Katalogové listy transformátorů KBR
(PDF, 1.7 MB)
Zobrazit ikonaDownload ikona
Katalogový list
Katalogový list
Katalogový list KBR 18
(PDF, 179 kB)
Zobrazit ikonaDownload ikona
Návody
Návody
Návod pro měřicí trafa MBS 1/2024
(PDF, 4.4 MB)
Zobrazit ikonaDownload ikona
Novinky
Novinky
ElektroPrůmysl 08-2017 - Novinky v oblasti měřicích transformátorů proudu
(PDF, 546 kB)
Zobrazit ikonaDownload ikona

Články a informace

Transformátory s rozebiratelným jádrem nově pro měření do 20 kHz!
Transformátory s rozebiratelným jádrem nově pro měření do 20 kHz!
Víte, čím měříte? Měřicí transformátory proudu od MBS nově s šířkou pásma do 20 kHz!
Víte, čím měříte? Měřicí transformátory proudu od MBS nově s šířkou pásma do 20 kHz!

Související produkty

Elektroměr COUNTIS E51
Varianty: 2
COUNTIS E5xTřífázový nepřímý elektroměr do panelu

Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.

Porovnání
Skladem v GHVDetail produktu
Diris A20
DIRIS A20Multifunkční přístroj pro měřicí transformátory
TRMS multimetr a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92mm. Volitelně moduly komunikace MODBUS, pulzní výstup nebo alarmový kontakt.

Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
6 746 Kč
8 162,66 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Diris A30
Varianty: 2
DIRIS A30Multifunkční přístroj pro měřicí transformátory

TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.

Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

od 8 507 Kč
od 10 293,47 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
EQ 48/72/96/144
Varianty: 355
EQ 48/72/96/144 K

Analogové přístroje pro měření střídavého (AC) proudu nebo napětí v plastovém pouzdře.

od 775 Kč
od 937,75 Kč s DPH
Porovnání
Skladem v GHVDetail produktu

Mohlo by vás zajímat

Události

49. Celostátní setkání elektrotechniků
49. Celostátní setkání elektrotechniků
22.10.2026
Zveme vás na 49. Celostátní setkání elektrotechniků pod záštitou LPE, které patří mezi nejvýznamnější odborné akce v oboru. Čekají vás aktuální témata z praxe, novinky v legislativě, normách i moderních...
70. Setkání elektrotechniků SolidTeam Šternberk
70. Setkání elektrotechniků SolidTeam Šternberk
10.11.2026
Zveme Vás na 70. Konferenci elektrotechniků, určenou pro revizní techniky, projektanty, podnikatele a pracovníky v oboru elektro. Která se uskuteční dne 10. listopadu 2026 v prostorách MKZ (Městské...
Všechny události

Mimořádné akce

Kupte si Fluke a vyberte si svou odměnu
Kupte si Fluke a vyberte si svou odměnu
01.09.2026 - 31.12.2026
Získejte od společnosti Fluke přístroje zdarma Sbírejte body za každý nákup a uplatněte je hned, nebo si je ušetřete na lepší odměny. Při nákupu za více než 2500 Kč (bez DPH) dostanete body na skvělý...
Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 31.12.2026
Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 31.12.2026
01.09.2026 - 31.12.2026
Všechny akce

Novinky

Fluke ii01 - Kompaktní akustická kamera pro mobilní telefon
Fluke ii01 - Kompaktní akustická kamera pro mobilní telefon
09.09.2026
Společnost Fluke uvádí zcela nový kompaktní modul akustické kamery pro mobilní zařízení Fluke ii01. Modul akustické kamery Fluke iSee ii01 snadno připojíte ke svému chytrému telefonu nebo tabletu...
Nová generace STEGO CSL 028 a CSF 028 – méně variant, více flexibility
Nová generace STEGO CSL 028 a CSF 028 – méně variant, více flexibility
08.09.2026
Více flexibility, rychlejší instalace a jednodušší výběr. Nová generace topných těles s ventilátorem CSL 028 a CSF 028 přináší modernizovanou konstrukci, Push-In připojení a univerzální způsob montáže...
Všechny novinky

Odborné články

Peltierovo vs. kompresorové chlazení rozváděčů
Peltierovo vs. kompresorové chlazení rozváděčů
16.10.2026
Výrobci strojů a průmyslových rozváděčů musí při návrhu chlazení zohlednit tepelné ztráty elektroniky, dostupný prostor i provozní podmínky. Vedle klasických kompresorových klimatizačních jednotek...
Kolik energie skutečně předáte elektromobilu? Nové DC elektroměry s MID
Kolik energie skutečně předáte elektromobilu?
11.09.2026
U DC nabíjení není rozhodující jen to, kolik energie odebere celá stanice. Pokud potřebujete přesné měření, rozúčtování nebo přehled o jednotlivých nabíjecích bodech, dává smysl měřit přímo na DC...
Všechny odborné články
