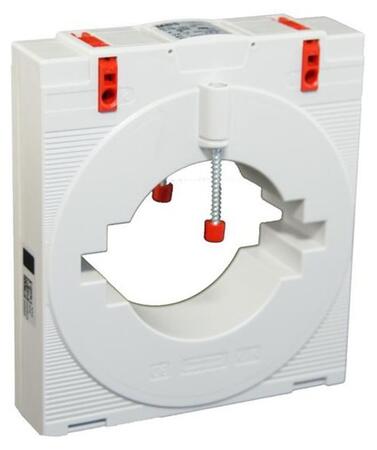

CTB 101.35 - Měřicí transformátor proudu násuvný
Objednací čísla nezačínající písmenem G jsou označeny MTP, které nejsou určeny k úřednímu ověření. U těchto transformátorů je možné provést za poplatek kalibraci a vystavit kalibrační list s naměřenými hodnotami. V případě, že potřebujete nacenit tuto řadu MTP k úřednímu ověření a tedy provedení s objednacím číslem začínajícím písmenem G, prosím kontaktujte nás. Rádi vám vytvoříme individuální nabídku.
Primární jm. proud: 400...2500 A
Primární vodič Ø: max 70 mm
Primární pas 1: 100 x 10 mm
Primární pas 2: 80 x 30 mm

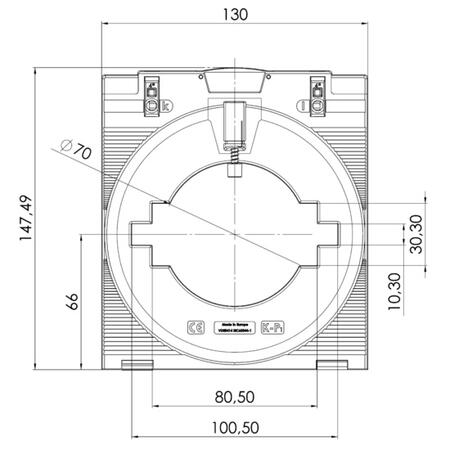

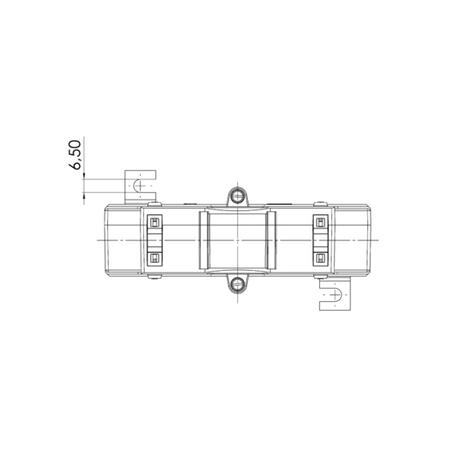

Šířka: 130 mm
Výška: 147,49 mm

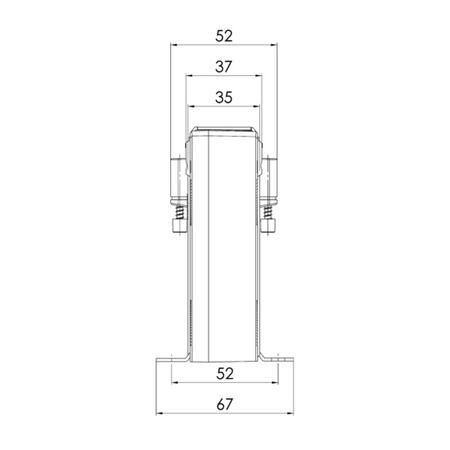

Hloubka: 52 mm
Dotaz na produktPorovnat
Varianty k produktu CTB 101.35 - Měřicí transformátor proudu násuvný (185)
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 1
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5S
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5S
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S
Primární lišta: 100x10; 80x30 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

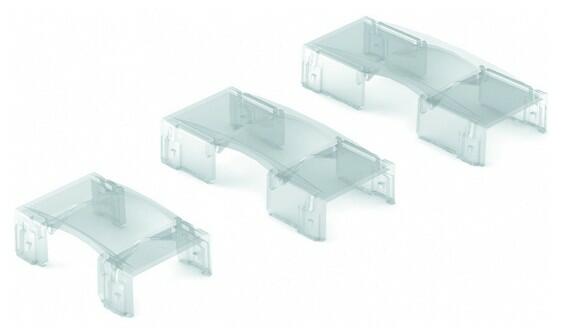

Volitelné příslušenství k CTB 101.35 - Měřicí transformátor proudu násuvný
Zjistit více
Zjistit více
Zjistit více
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor s certifikací UL pro primární jmenovité proudy od 400 do 2500 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 15 VA, k dodání ve třídách přesnosti 0,5 a 1.

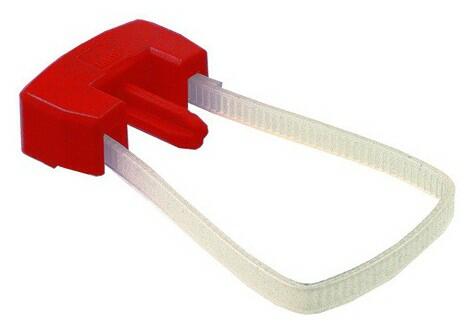

Uchycení se provádí pomocí upevňovacích patek na panel, které jsou součástí dodávky, nebo speciální rychloupínací příchytkou k primárnímu vodiči.
Měřicí transformátor řady CTB umožňuje připojení sekundárních vodičů pomocí bezšroubových svorek technologií "Cage Clamp®". Jedná se o inovativní, bezúdržbové a čas šetřící připojení pevných i lankových vodičů do 4mm2, které je navíc možno připojit k transformátoru zvrchu nebo zepředu.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,2 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 1,2 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50/60 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 70 mm |
|---|---|
| Primární pas | 100x10 mm 80x30 mm |
| Šířka | 130 mm |
Parametry variant k CTB 101.35 - Měřicí transformátor proudu násuvný
