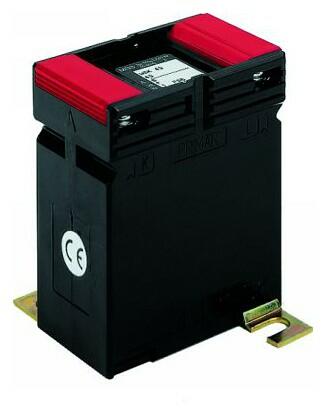

WSK 40N - Měřicí transformátor proudu závitového provedení
Objednací čísla bez G jsou označeny MTP, které nejsou určeny k úřednímu ověření. U těchto transformátorů je možné provést za poplatek kalibraci a vystavit kalibrační list s naměřenými hodnotami.

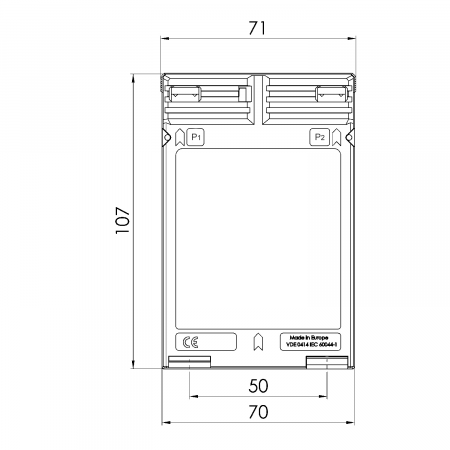

Primární jm. proud: 30...50 A
Šířka: 71 mm
Výška: 107 mm
Hloubka: 55 mm
Dotaz na produktPorovnat
Varianty k produktu WSK 40N - Měřicí transformátor proudu závitového provedení (37)
Převod transformátoru: 30/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5
Převod transformátoru: 40/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 40/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 50/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 1
Převod transformátoru: 50/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 50/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1
Převod transformátoru: 30/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5
Převod transformátoru: 30/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 1
Převod transformátoru: 30/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 30/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 30/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Převod transformátoru: 30/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 30/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1
Převod transformátoru: 30/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Volitelné příslušenství k WSK 40N - Měřicí transformátor proudu závitového provedení
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Měřicí transformátor proudu v závitovém provedení v rozsahu primárních proudů 30/ 40 a 50 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 10 VA, k dodání ve třídě přesnosti 0,5 nebo 1.
Připojení primárního vodiče na svorky. Průřez max. 10 mm2 pro kabelové oko. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Technické údaje
Parametry
| Šířka | 70 mm |
|---|
Parametry variant k WSK 40N - Měřicí transformátor proudu závitového provedení
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
|---|---|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 30 A | 2,5 VA | 31151 | 31351 | 31161 | 31361 |
| 5 VA | 31152 | 31352 | 31162 | 31362 | |
| 10 VA | 31153 | 31353 | 31163 | 31363 | |
| 35 A | 10 VA | 31383 | |||
| 40 A | 2,5 VA | 31154 | 31354 | 31164 | 31364 |
| 5 VA | 31155 | 31355 | 31165 | 31365 | |
| 10 VA | 31156 | 31356 | 31166 | 31366 | |
| 50 A | 2,5 VA | 31157 | 31357 | 31167 | 31367 |
| 5 VA | 31158 | 31358 | 31168 | 31368 | |
| 10 VA | 31159 | 31359 | 31169 | 31369 | |
